西门子200SMART（七）交叉引用

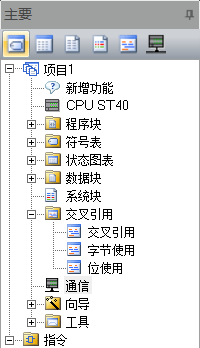

交叉引用分三种，交叉引用，字节使用情况和位使用；

说明 您必须编译程序才能查看交叉引用表，而且要没有程序没有编译错误的情况下，才能查看到交叉引用的内容

在什么情况下需要使用到交叉引用？

若需要了解程序中是否已经使用以及在哪些地方使用了某一个符号或者地址的时候，使用交叉引用表。交叉引用表展示了在程序中使用的所有操作数，并表示使用的地址的所在的POU（指程序块，主程序，子程序和中断程序）、程序段和行位置以及每次使用操作数时的指令上下文。在交叉引用表中双击某一个元素就可以显示在POU的对应位置。

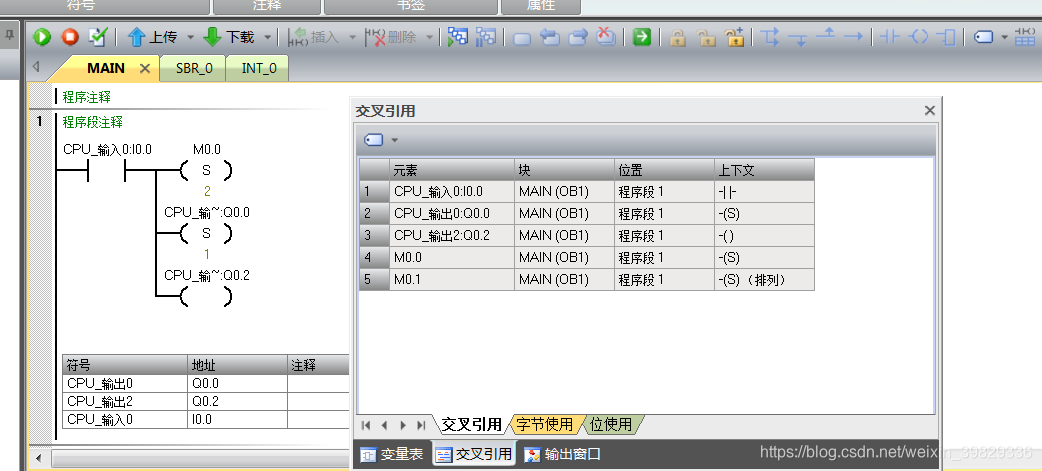

如上图中，交叉引用中显示了，程序中使用了I0.0,并且I0.0位于主程序块程序段1中，而且使用的是常开点；

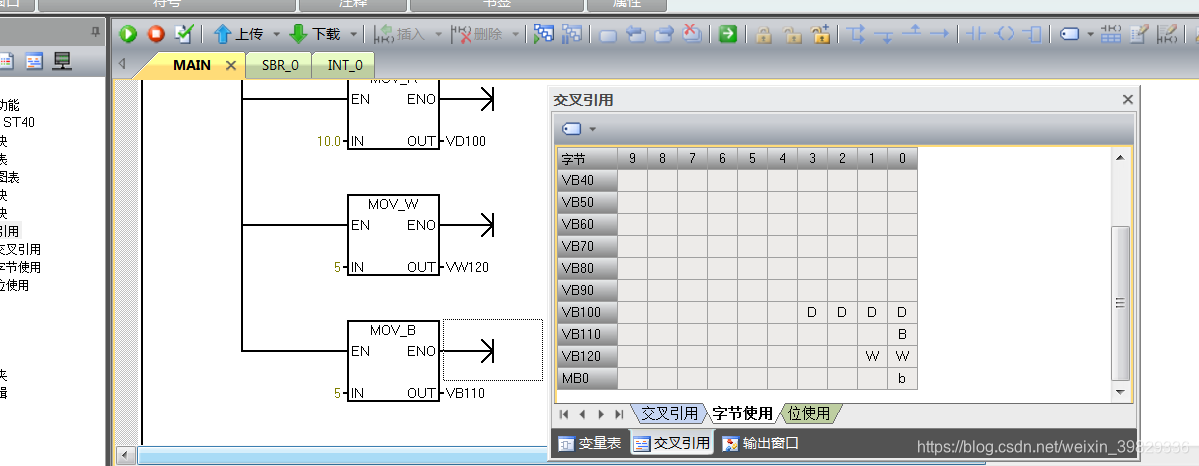

如上图，展示的是字节使用情况。

字节使用表能够查看程序中使用了哪些存储区的地址；

b 代表了已分配存储器的一个位，例如上图中使用了MB0的第1位M0.0，在字节使用表中MB0的第一位就有一个b；

B 表示已分配存储器的一个字节，一个字节8位,例如上图中使用了VB110，用B表示,并且V110.0到V110.7都不能使用了；

W 表示已分配一个字16位，同上；

D 表示已分配一个双字32位 同上；

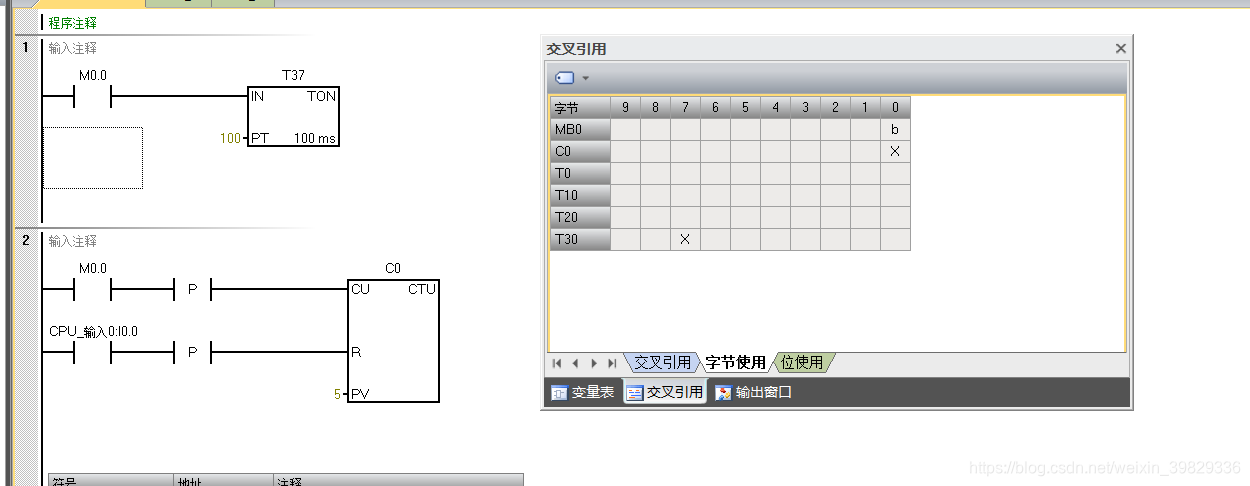

X 一般用于定时器和计数器的使用情况，如下图，两个X表示使用了C0，T37，计数器和定时器我们可以理解为个数，用了几个，一个X说明了使用了一个计数器同时也说明了用了哪个具体的计数器。

位使用表显示了与其关联程序使用的存储器位的使用情况，可以用来检查存储器的复制是否有错误，如下图

在位使用表中，可以很明显看出MW0这里有问题，因为M0.0已经被占用了；

在调试程序时，尤其较大的程序，交叉引用比较常用到，你很难记住你了多少个定时器，用的哪些定时器等，这个时候就需要查看交叉引用表；
