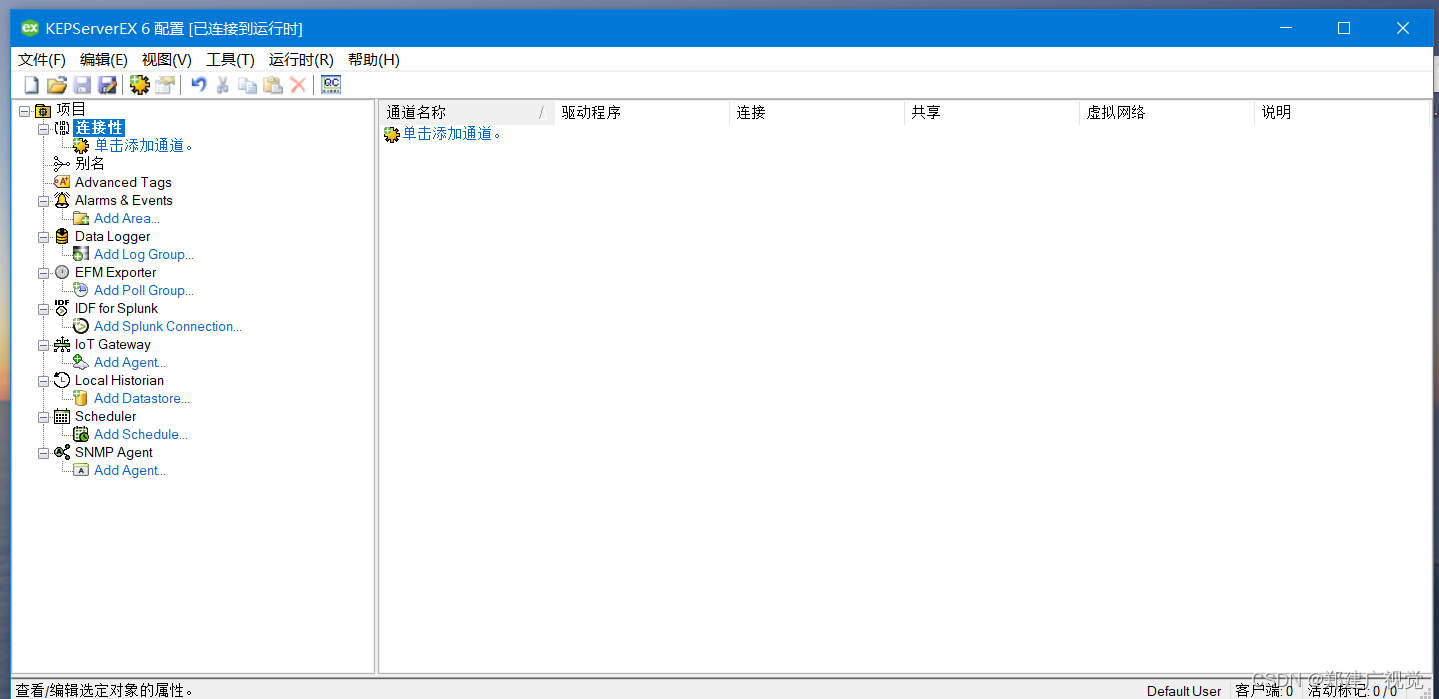

打开软件

 软件界面如上，今天我以连接PLC200SMART为案例讲解，其实和连接PLC1200是一样的。

连接PLC200SMART我们选择的PLC类型是PLC1200，因为选项里没有200SMART，只有PLC200，但是我们需要使用TCP通信，所以只能选择PLC1200系列，但是没有任何问题，实际使用也是这么做的。

有些人可能在打开后，留在连接性中有通道1，我删除了。

我从新建通道开始讲解。

鼠标点击添加通道

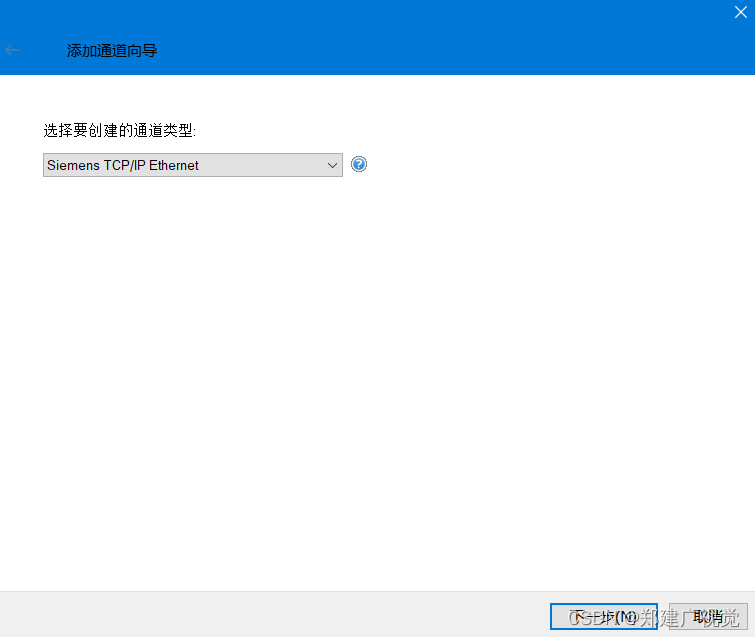

 通道类型中已经自定义了很多主流的PLC品牌以及通信接口，我们选择我们需要的接口即可

 单击下一步，修改通道名称，因为是和PLC200SMART连接所以我命名为PLC西门子，这个通道里面我们可以就是用来连接西门子PLC的，通道相当于一个集合，里面可以添加很多个设备，设备可以是200PLC，也可以是1200PLC等。

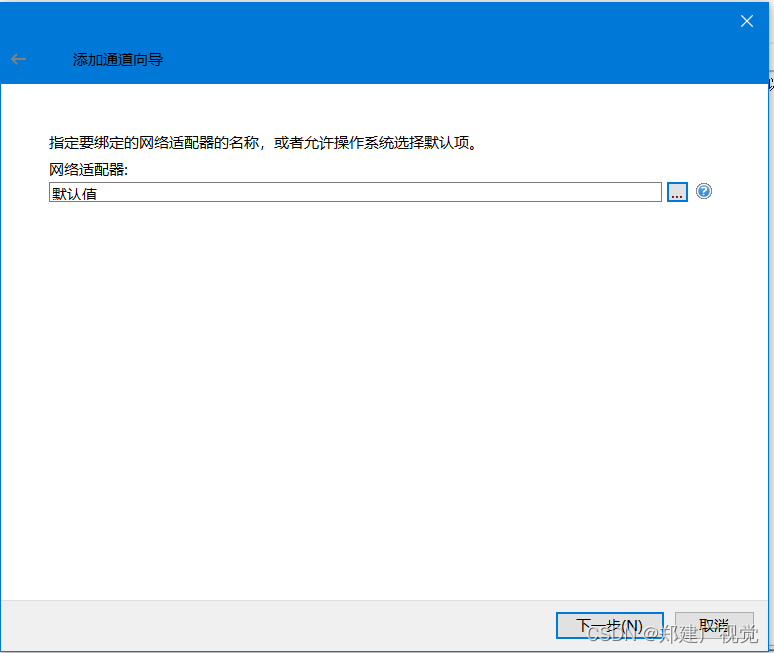

下一步选择网卡

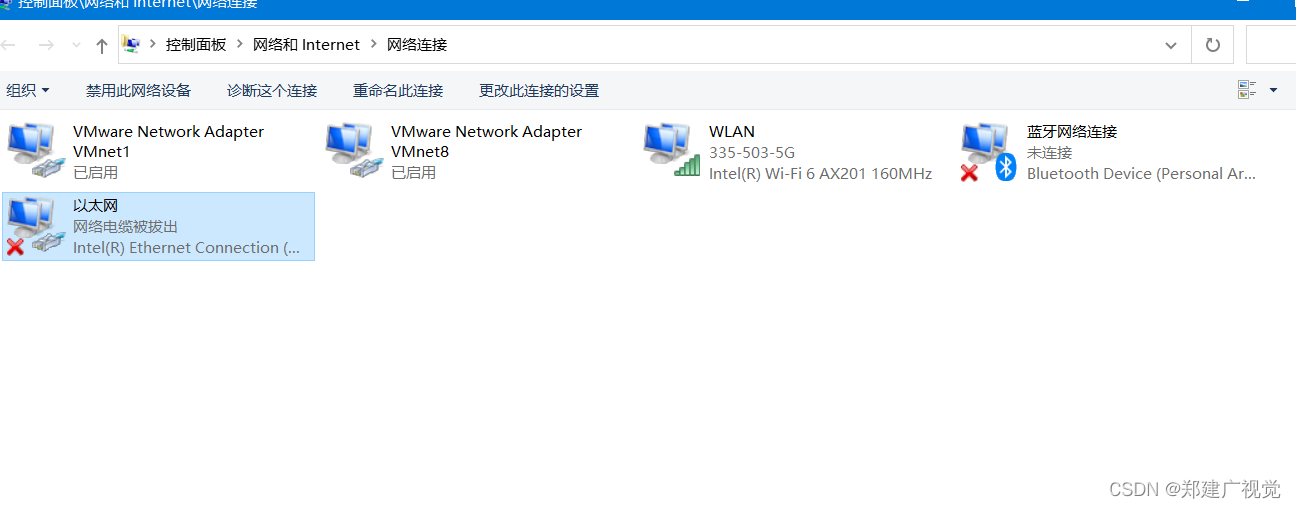

 这里选择PLC连接的网卡，可以打开电脑的网络中心去确认

 如果没有显示在列表中就选择默认，因为有时候是需要把网线插上才能显示出来

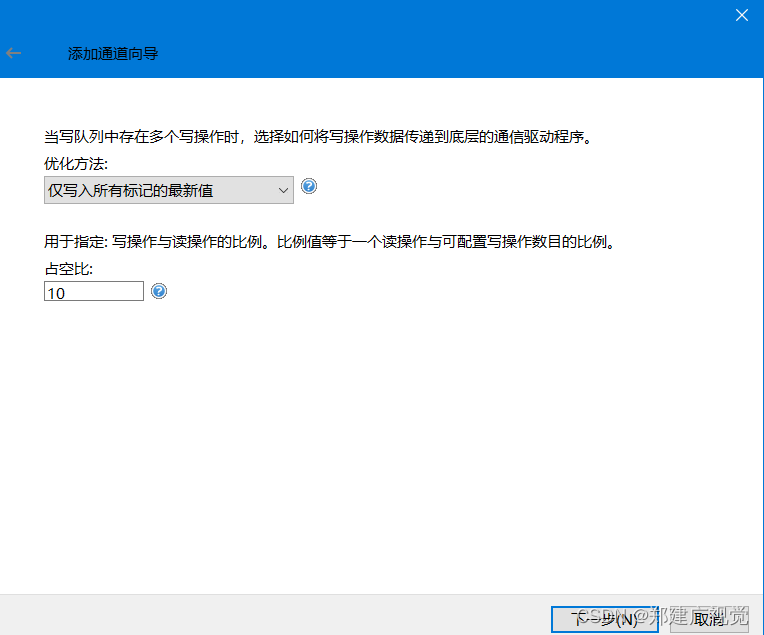

 默认，下一步

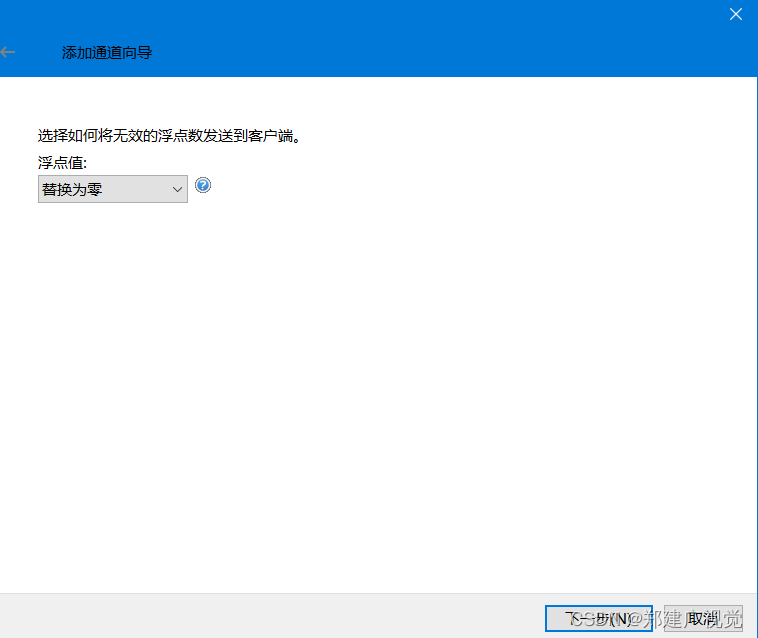

 默认，下一步

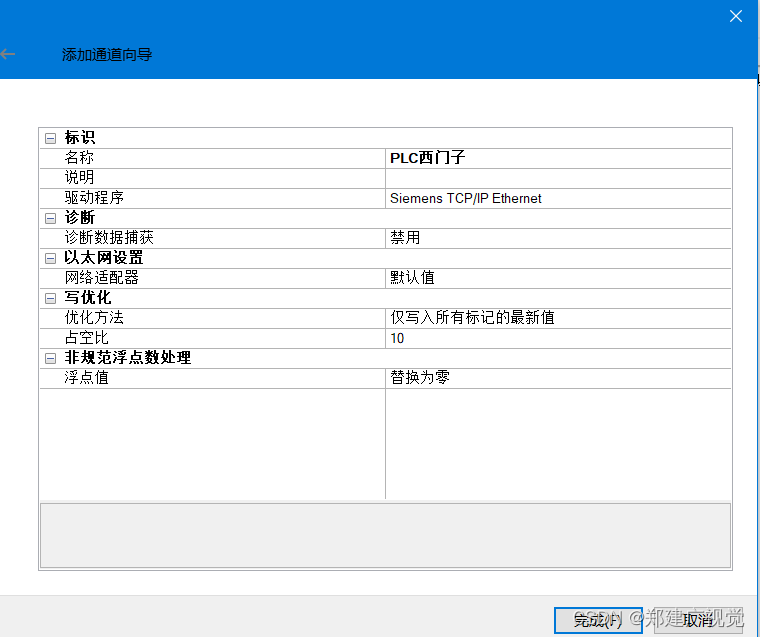

点击完成即可

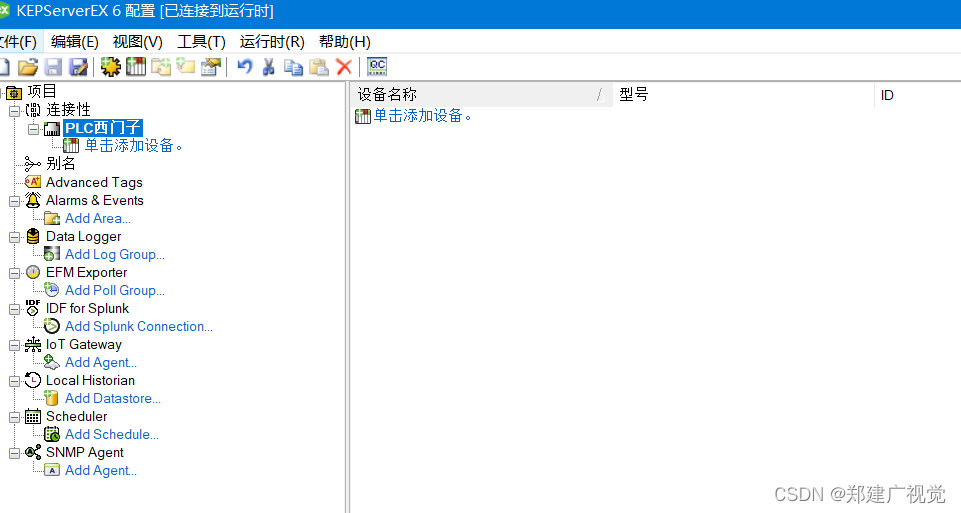

通道相当于一个平台，平台搭建好后，我们再添加设备，设备添加好后，我们再添加变量地址即可。

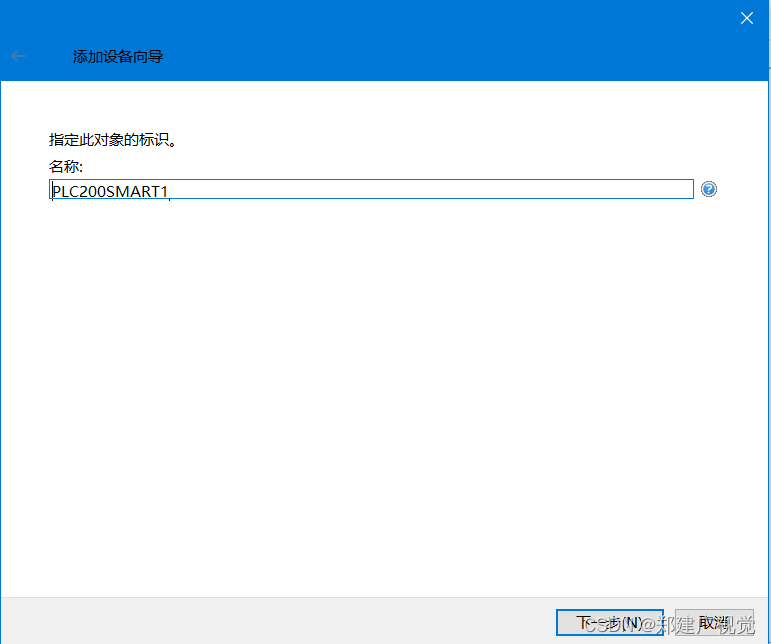

 因为可以添加很多个PLC，所以我们命名的时候做个区分

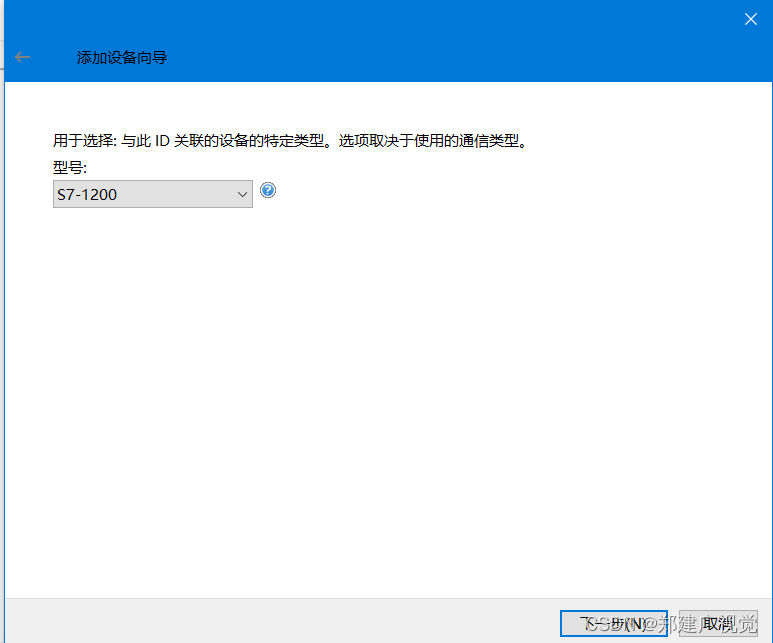

 型号选择1200

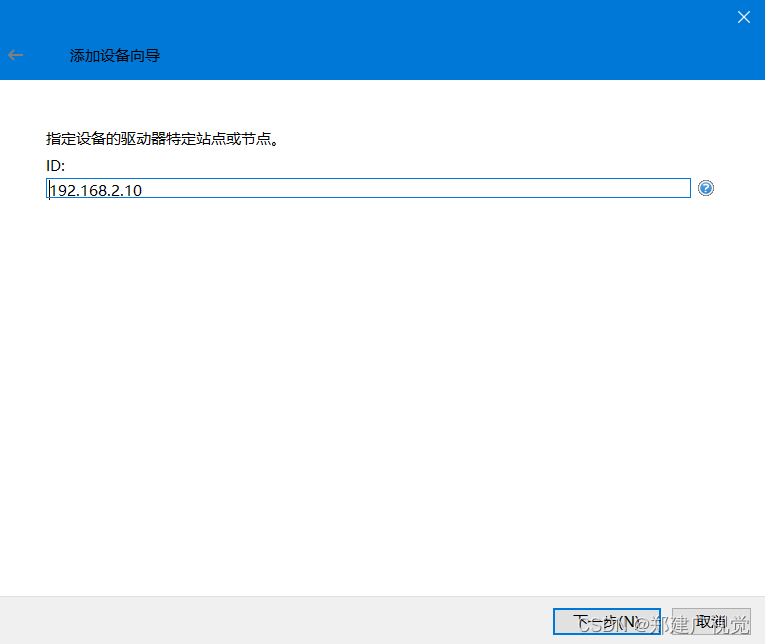

 填写PLC的IP地址，网段要和电脑网口的网段一致，所连接的PLC的IP地址一定要是192.168.2.10

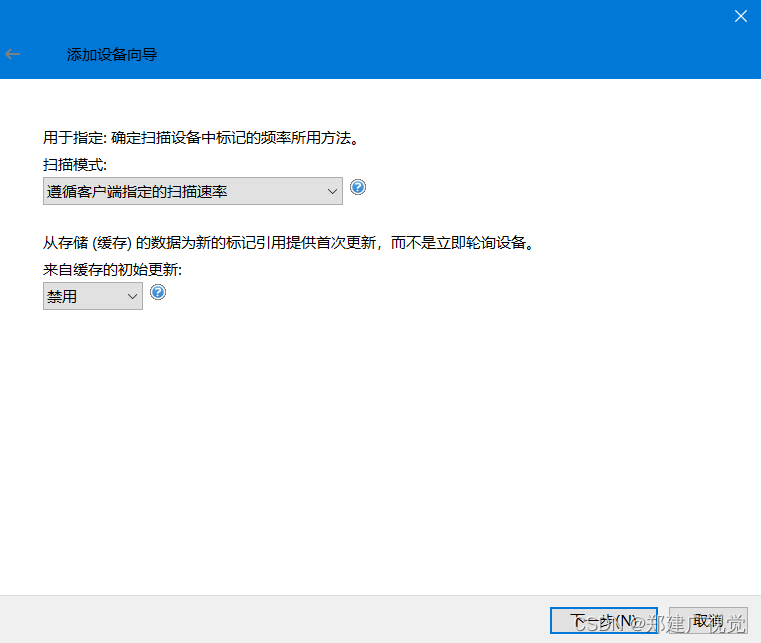

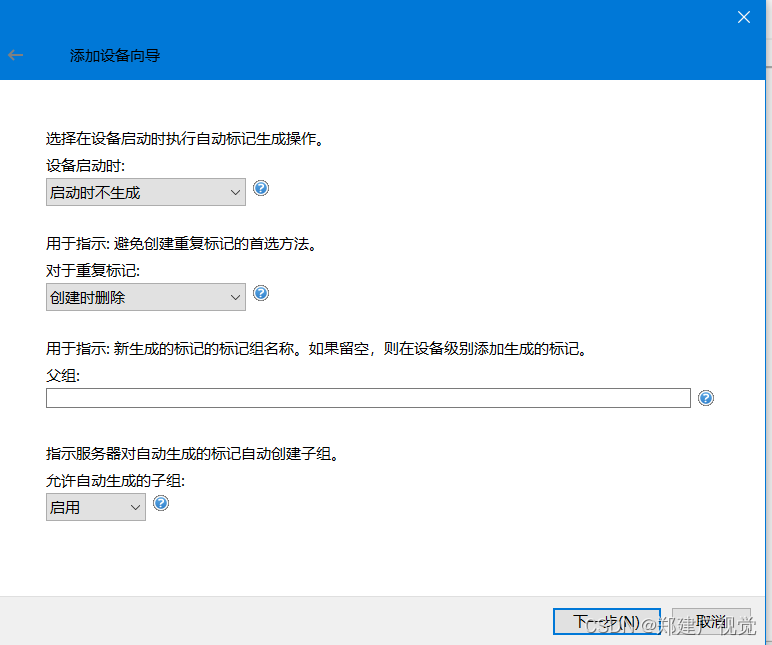

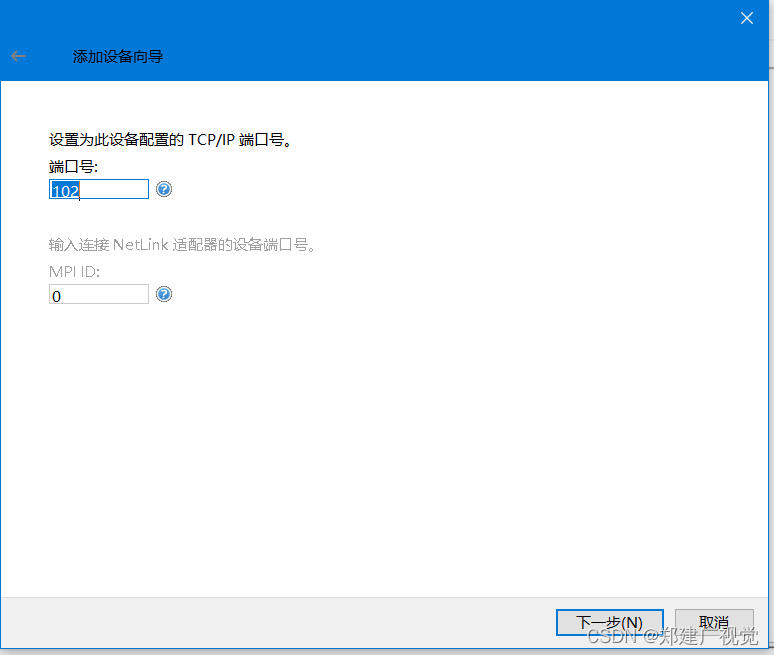

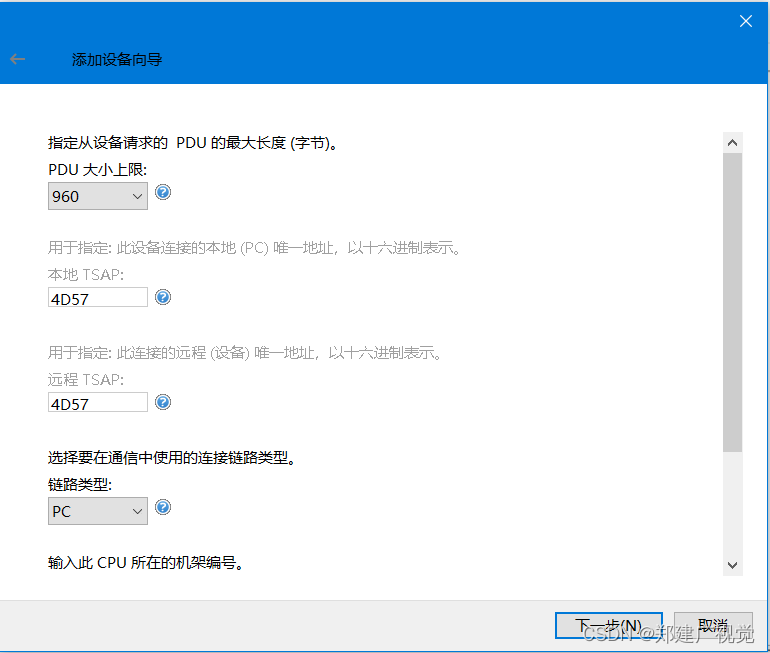

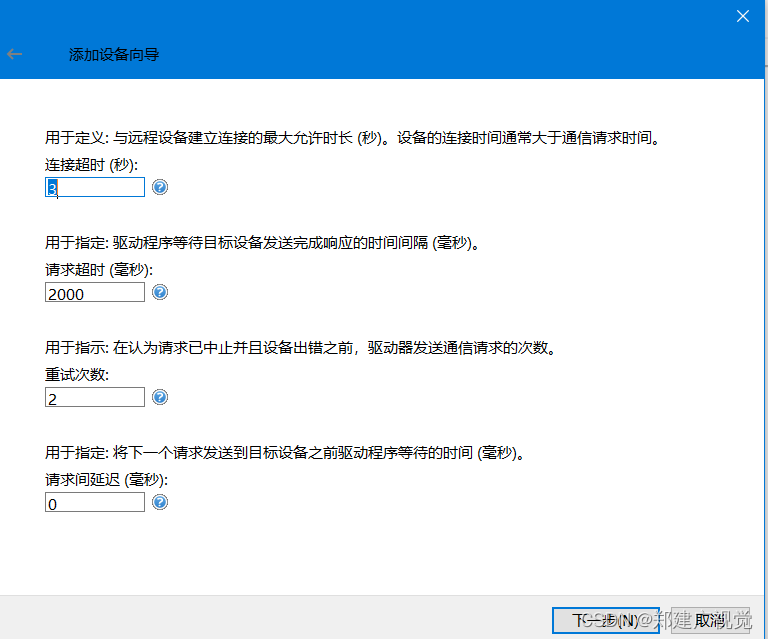

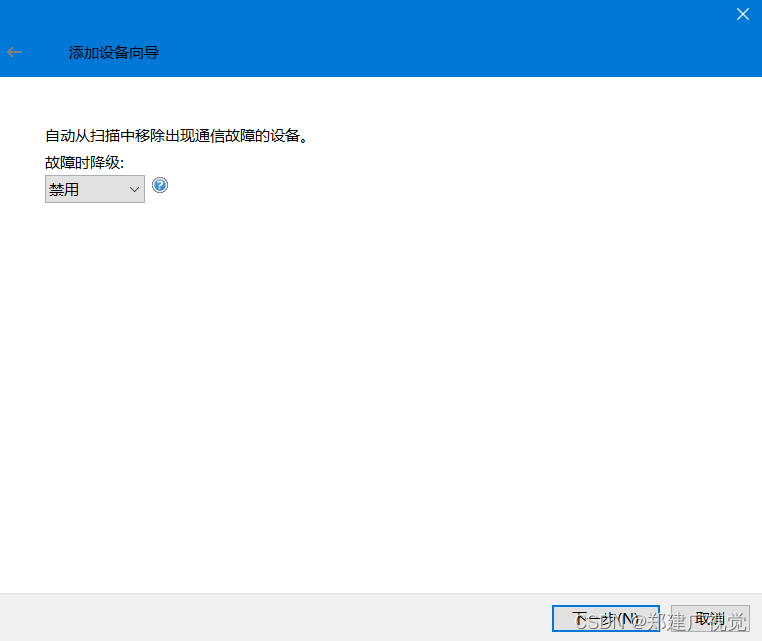

默认，下一步

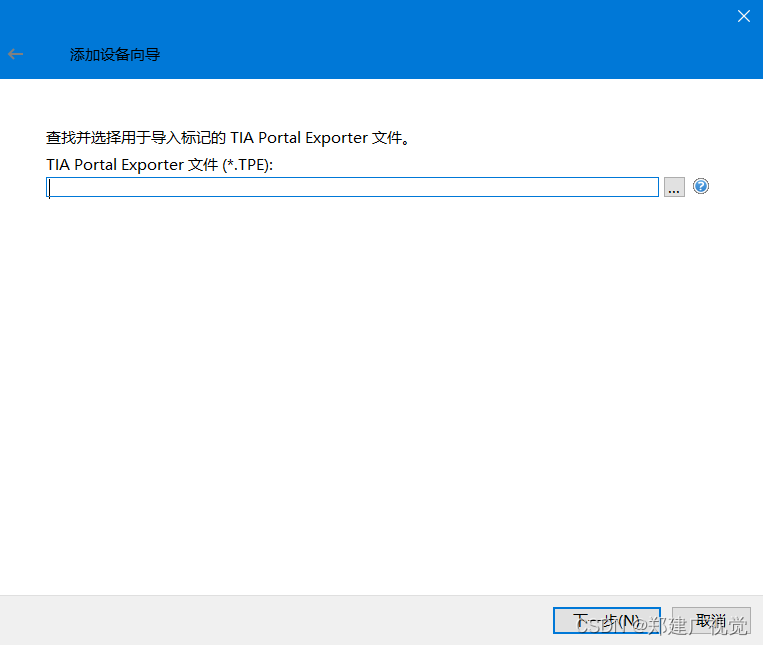

默认，下一步

 默认，下一步

 默认，下一步

 默认，下一步

 默认，下一步

 默认，下一步

 默认，下一步

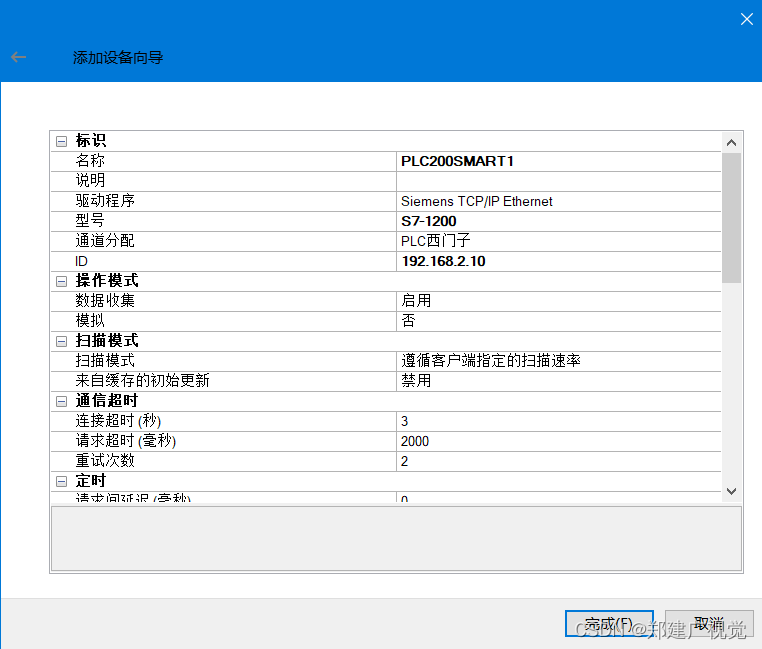

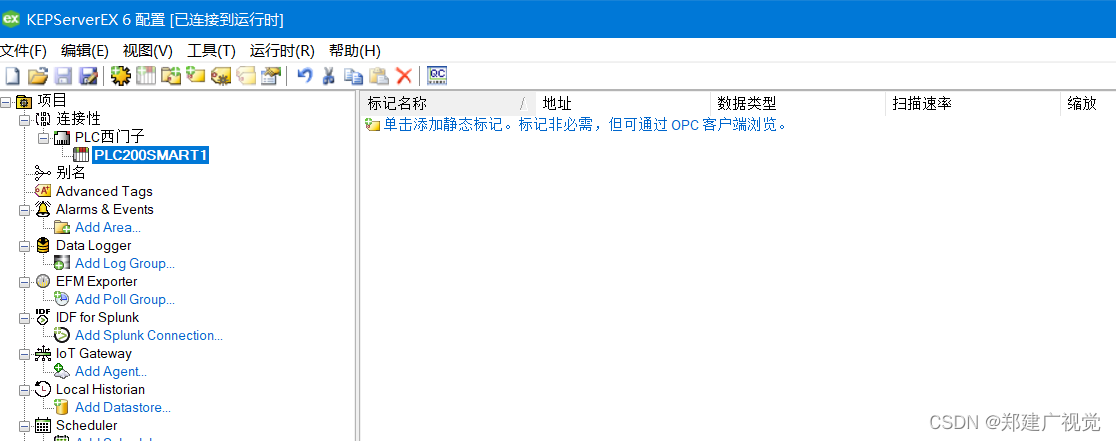

 完成，即可

 上面有很多默认，后面我们再回过头来解释一下

下一篇我们讲解添加变量。。。。
