误区1：

逐一画出三个视图，即画完主视图，再画左视图，最后画左视图。

这是初学者犯的错误，在绘图过程中体验“成就感”。这种画法有两个问题：

• (1)作图效率低，
• (2)容易犯不对投影的错误。

正确做法:

根据形体结构，对投影，逐一画出每一部分的三视图。

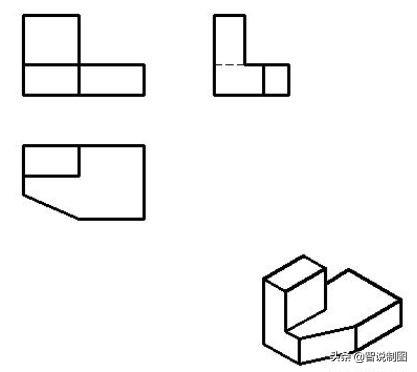

(上图是一道作业题目 )

误区2：

忽视可见性的判断。

所谓可见性判断，判断物体上的结构是否可见，看不见的结构画虚线，而看得见的可见结构画实线。但，很多初学者，往往忽略了前者，

导致：

• (1)少画
• (2)漏画。

可见性判断是绘图的重要环节，往往是考试“丢分”的重要地方。

正确的方法：

注意物体各部分连接处的结构，孔、槽结构，对投影。

误区三，

所有的线一样的宽度，粗细不分，导致线型不分明。

这样的图：

• (1)不美观，
• (2)不利于看图。

正确的做法：

两只铅笔，一支(2B)画粗实线，一支(HB或H)画细实线、细虚线、细点画线。

总之，一张干净整洁，线型分明的正确图样，才是“艺术品”。因为总让人赏心悦目。
