led内部结构_LED灯珠的恒流驱动芯片长啥样，它是怎么控制输出电流的？

上期说到，我的LED灯盘的整流芯片已经检查完毕，没有问题，那么本期就了解一下另外一个芯片：WS3441S8P

我查询了一些资料，发现该芯片属于一种非隔离的降压型恒流LED驱动器，看来该芯片就是LED灯盘的核心芯片了。我们看一下手册给出的典型应用：

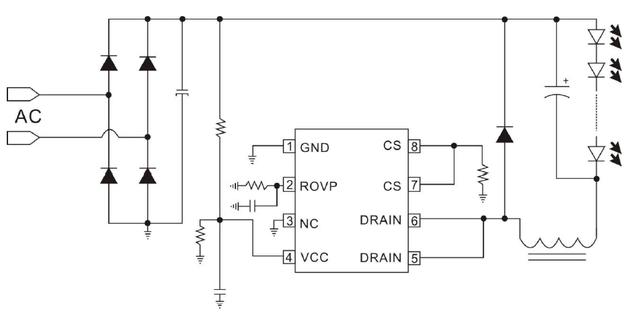

图1 WS3441S8P芯片的典型应用

从左往右看，左侧是交流输入，经过了整流电路，之后又经过了一个滤波电容，之后将整流后的电压经过一个电阻分压，加到了芯片的VCC电源输入端。从手册上可知，该款芯片适合输入的交流电压为AC85V～AC265V，这个电压范围对于我国220V的市电来说是非常合适的。芯片的ROVP引脚是过压保护引脚，需要接一个电阻到地。DRAIN为内部高压电源MOS管的漏极，其可承受的电压范围为：-0.3~500V 。CS为电流感应引脚，需要连接一个电阻到地，该芯片的输出功率为80V/220mA或者150V/150mA，电路右侧的二极管，起续流作用，由于是恒流驱动，因此需要将发光二极管串联在一起使用，这个是手册推荐的设置。

在知道了芯片的外围电路之后，我们还需要了解一下芯片的内部结构：
