LED灯珠恒流源控制芯片

最新推荐文章于 2024-04-16 10:26:55 发布
最新推荐文章于 2024-04-16 10:26:55 发布
阅读量5.4k 收藏 10
点赞数 3
分类专栏： PCB板维修
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_56762888/article/details/115450146
版权
LED灯珠需要恒流源供电以确保稳定性，否则电压波动可能导致灯珠烧坏。文章介绍了非隔离降压型的华虹HA5832E、晶丰明源BP9938E及华润矽威PT4501C等驱动芯片的工作原理，通过电流采样电阻监测LED电流，保持灯珠亮度恒定。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

Led灯珠的伏安特性曲线决定了led要使用恒流源供电，Led灯珠极小的电压变化会引起极大的电流变化，如果电压不稳定，超过额定电流值灯珠迅速烧坏。

非隔离降压型led横流驱动芯片：华虹HA5832E非隔离降压型led控制器：华虹HA5832E

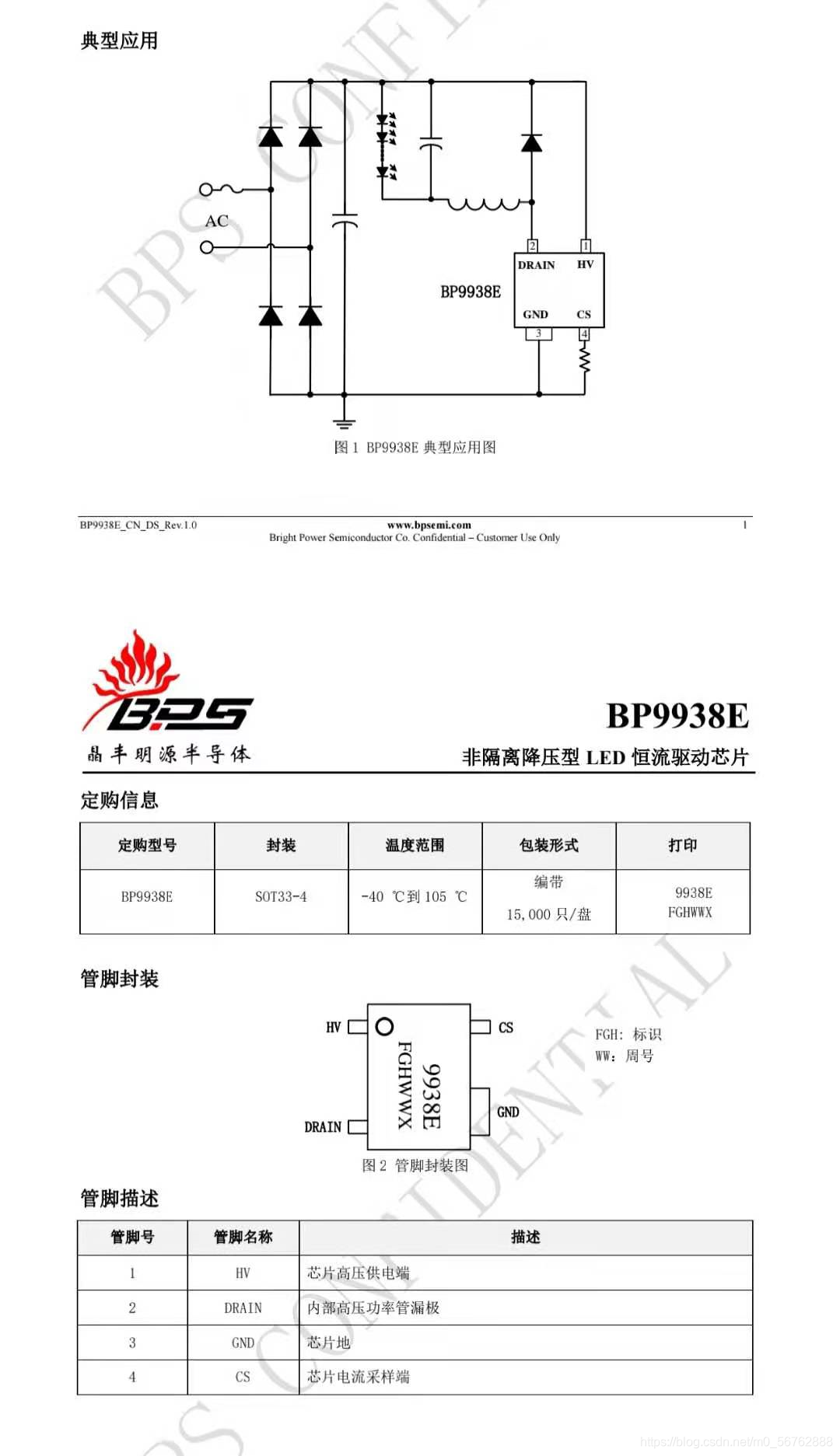

非隔离降压型led横流驱动芯片：晶丰明源BP9938E非隔离降压型led横流驱动芯片：晶丰明源BP9938E

电流从整流电路出来的正极往下流经过数个LED灯珠流向芯片内部MOS漏极（DRAIN），之后又从芯片引脚的漏极（DRAIN）经过两个MOS管从芯片CS(ISEN)电流采样引脚流出，之后电流再流过外部

最低0.47元/天 解锁文章
