样条曲面_用SolidWorks画一个自然、光顺过渡的曲面

建模过程

1.在【前视基准面】画圆弧。

2.在【右视基准面】画圆弧 。

3.新建【基准面】参考【前视基准面】 和 曲线端点。

3-1.在【基准面1】上画样条曲线。

4.新建【基准面】参考【右视基准面】和曲线端点 。

4-1.在【基准面2】上画样条曲线。

5.继续建【基准面】，参考【基准面1】和 粉色端点 。

5-1.在【基准面3】上草绘，【转换实体引用】样条曲线 。

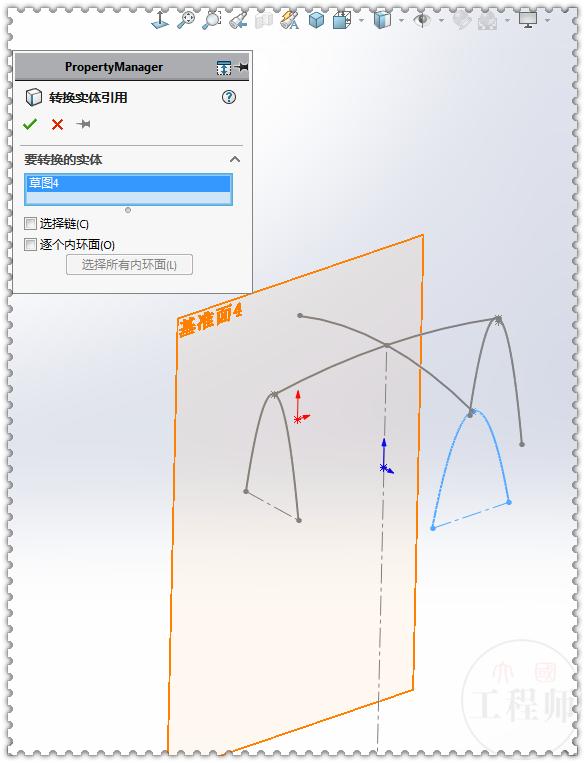

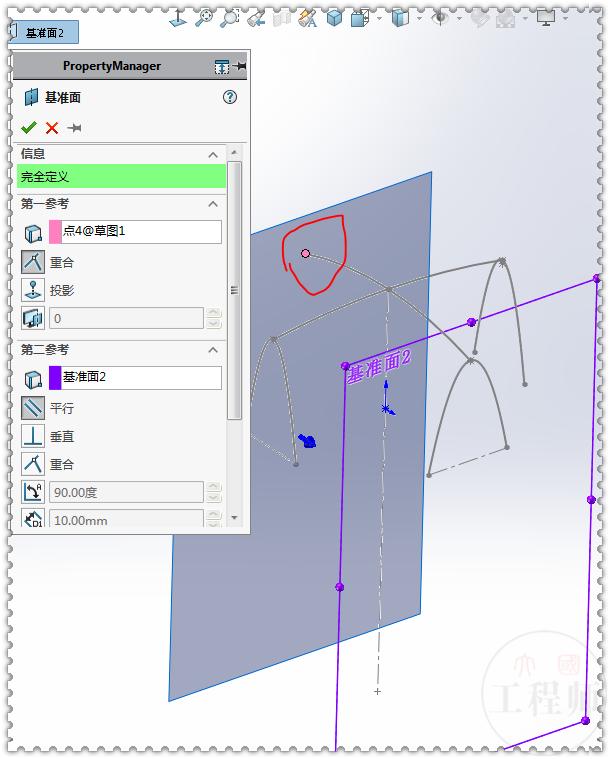

6.新建第四个【基准面】，参考【基准面2】和粉色端点 。

6-1.在【基准面4】上草绘，【转换实体引用】蓝色样条曲线 。

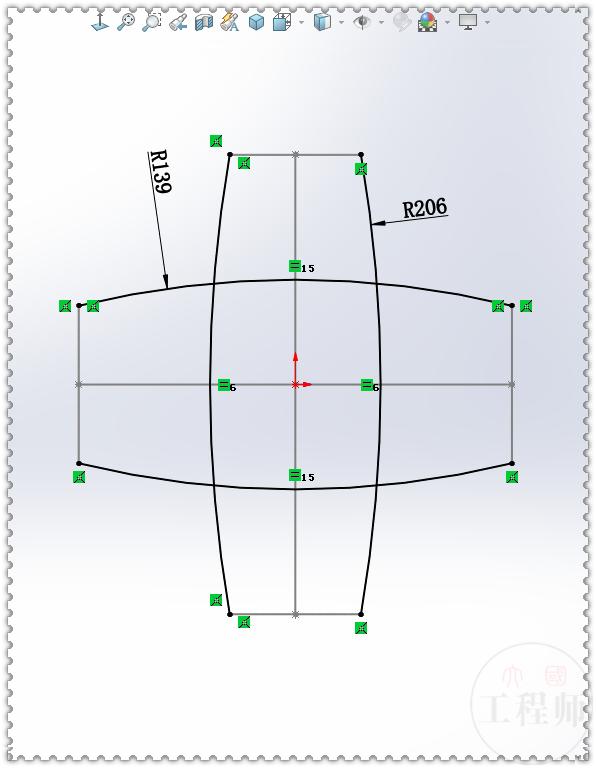

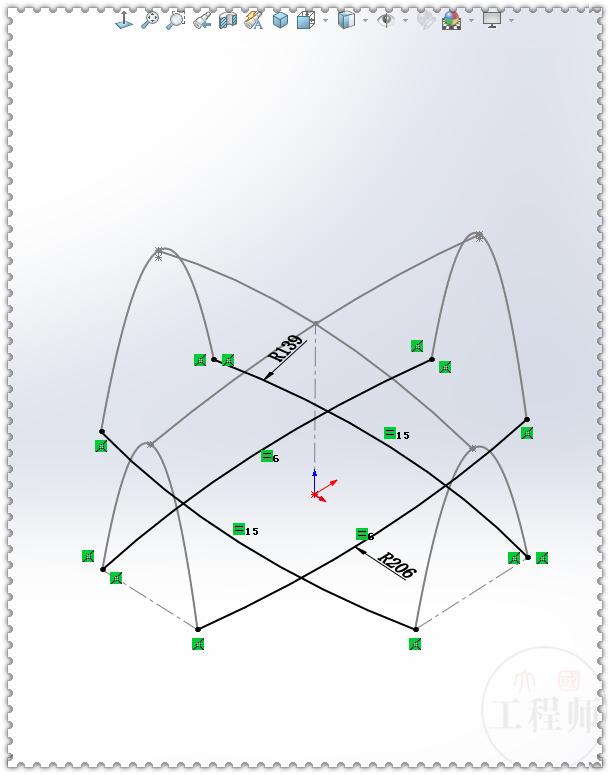

7.在【上视基准面】画圆弧。

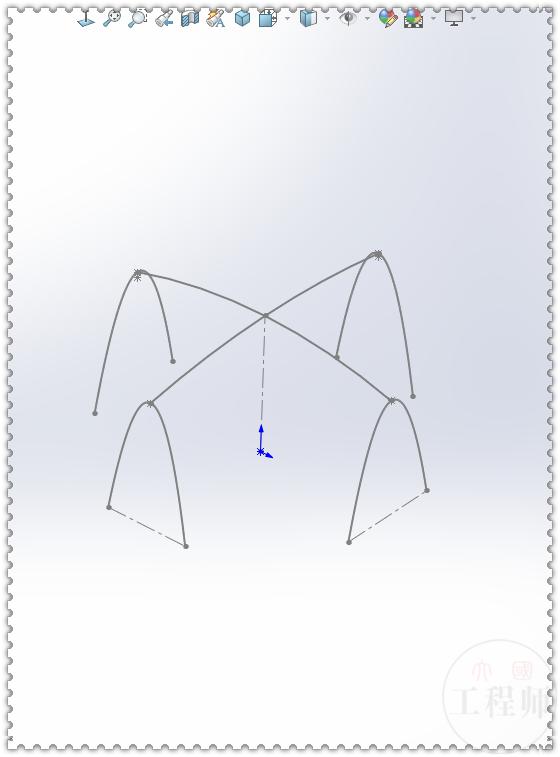

7-1.以上步骤有现成的IGS曲线文件，在今日文件内，不想画的可以直接下载。

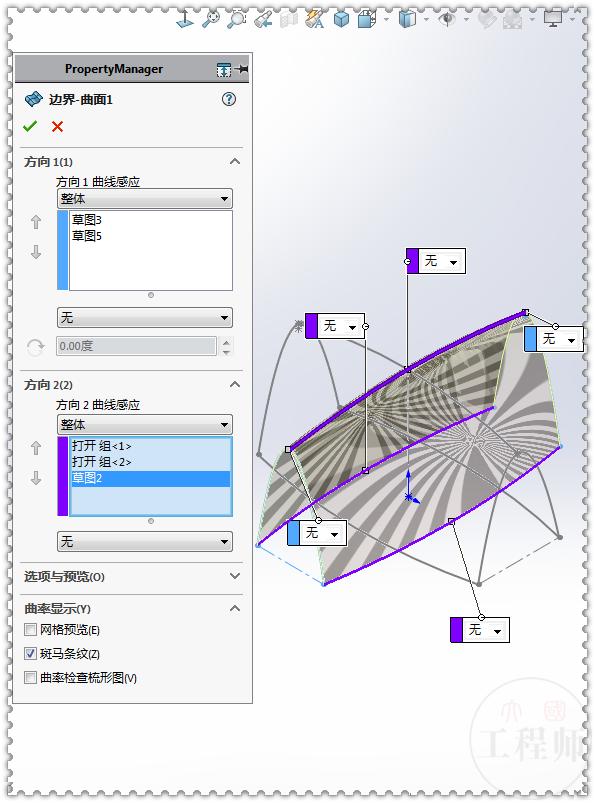

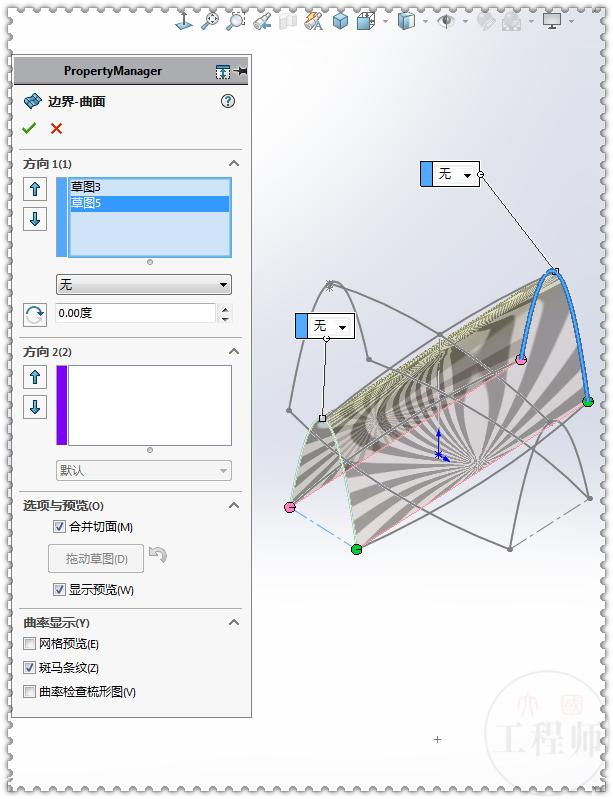

8.【边界曲面】方向一：两根样条曲线 。

8-1.方向二：三根紫色圆弧 。(上视面的4根圆弧在一个草图里，所以要用：选择组)

9.也可以用【曲面放样】，轮廓：两根样条曲线 ；引导线：三根紫色圆弧 。(先显示下方的圆弧草图，还要用：选择组)

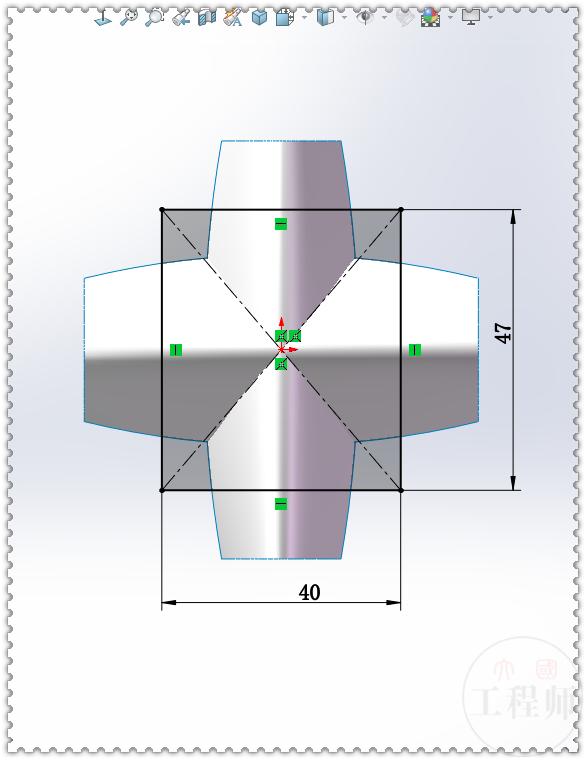

10.在【上视基准面】画中心矩形 。

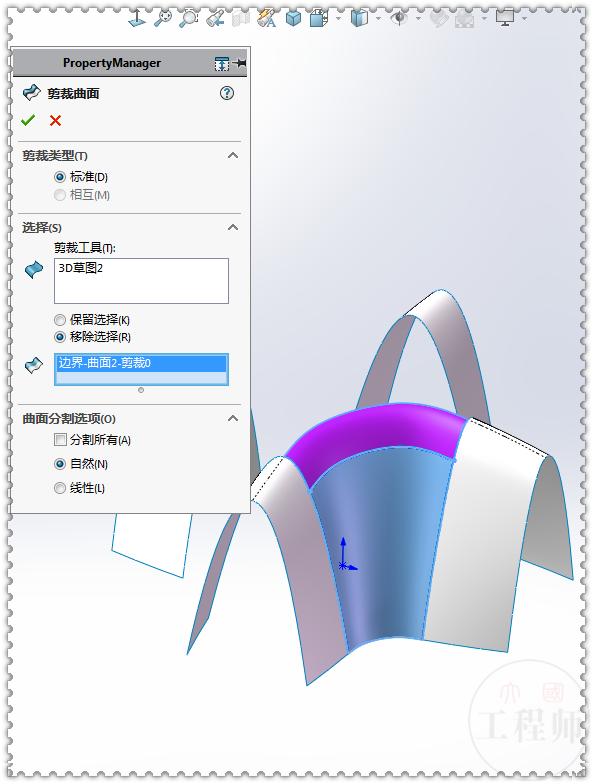

11.【曲面剪裁】标准，移除选择：两个紫色面 。

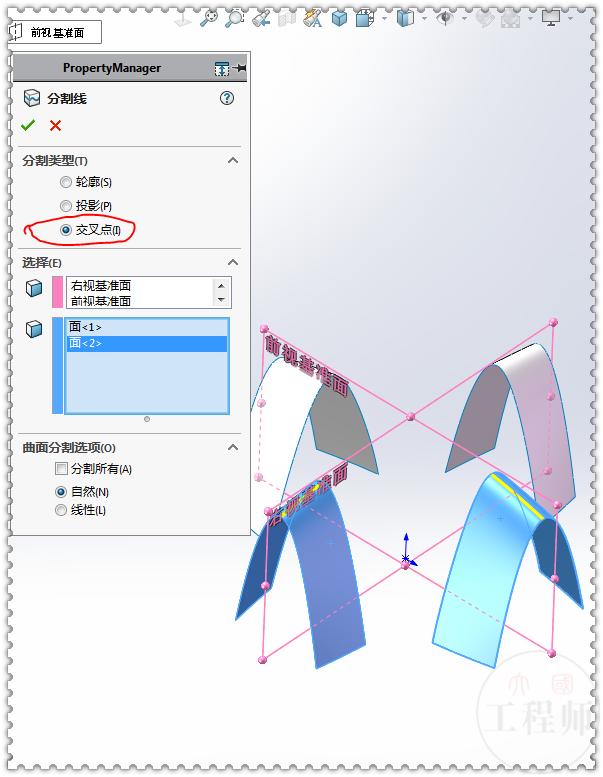

12.【分割线】交叉点——分割面：【前视基准面】、【右视基准面】，被分割的实体：两个蓝色曲面 。

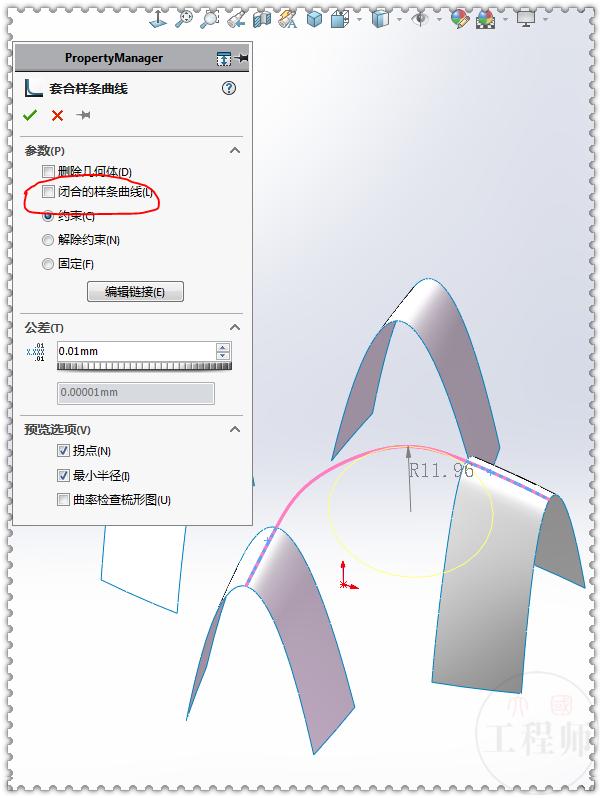

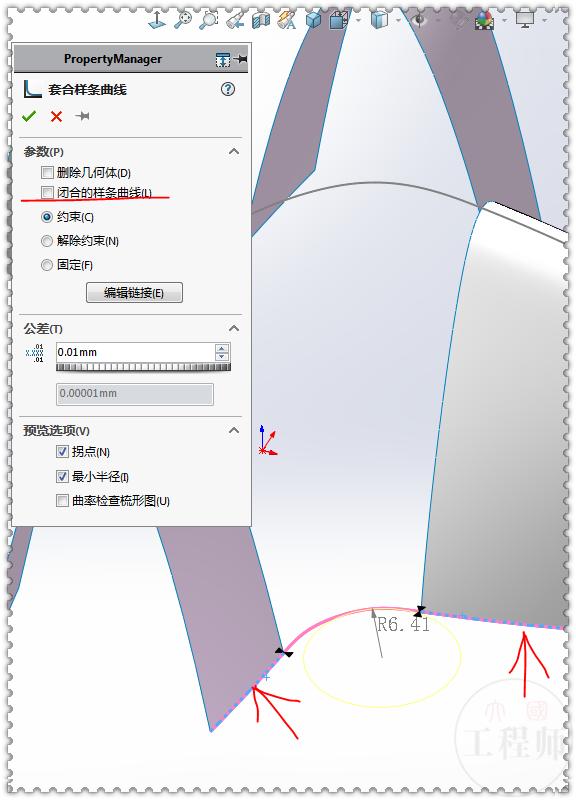

13.画3D草图 ，【套合样条曲线】点两根分割线 ，去掉：闭合 。(也可以画一根样条曲线，添加相切)

14.在【上视基准面】草绘——【套合样条曲线】 。

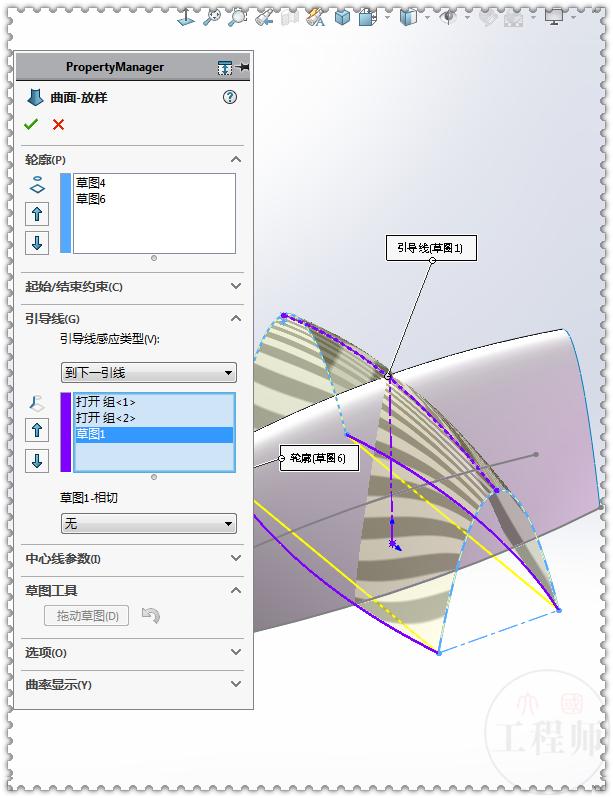

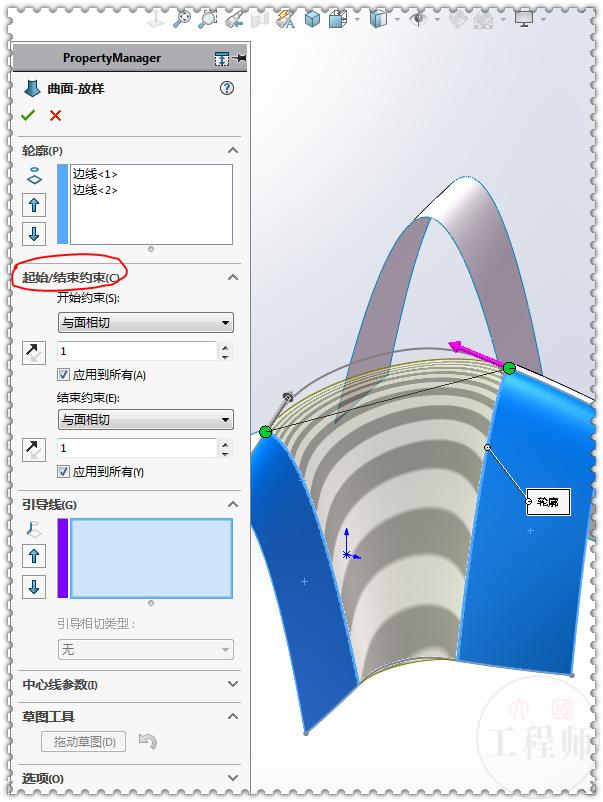

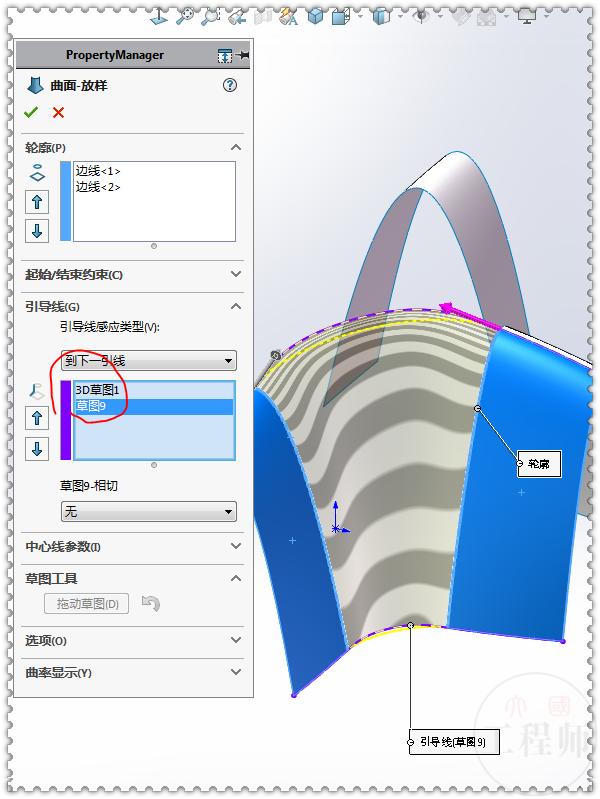

15.【曲面放样】轮廓：蓝色面的边线 ——与面相切 。

15-1.引导线：两根紫色样条曲线 。

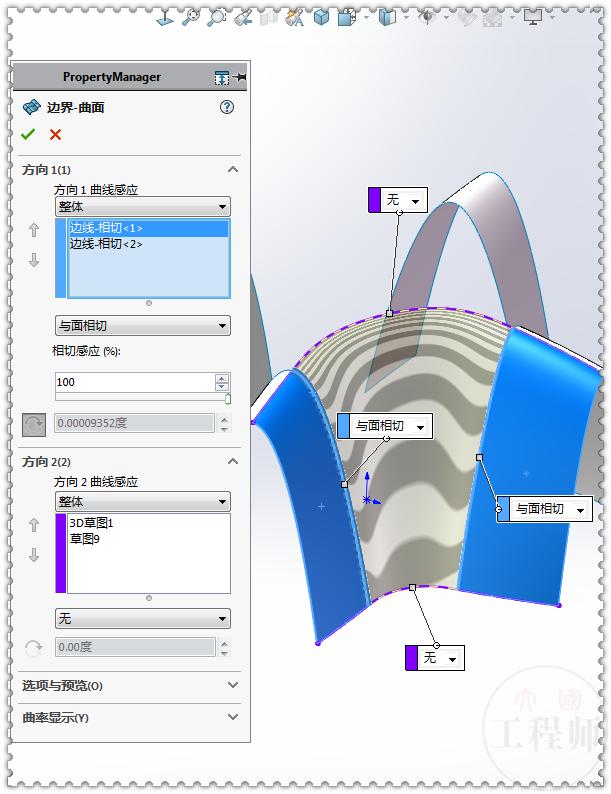

15-2.也可以用【边界曲面】。(但是因为两根样条曲线超出了蓝色面的边线，所以要拖动调整控制点，稍微有点麻烦 )

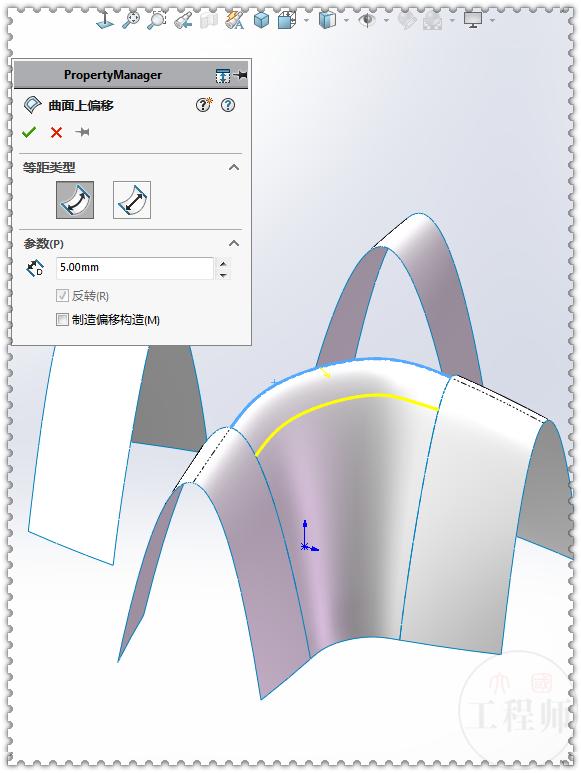

16.画3D草图，【曲面上偏移】选中蓝色边线：5 。

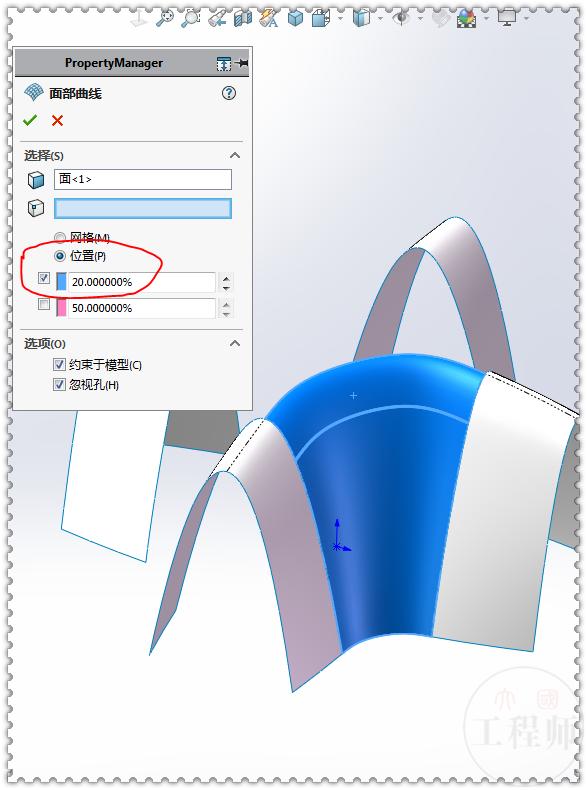

16-1.如果没有【曲面上偏移】也可以用【面部曲线】位置：20% 。

17.【曲面剪裁】。

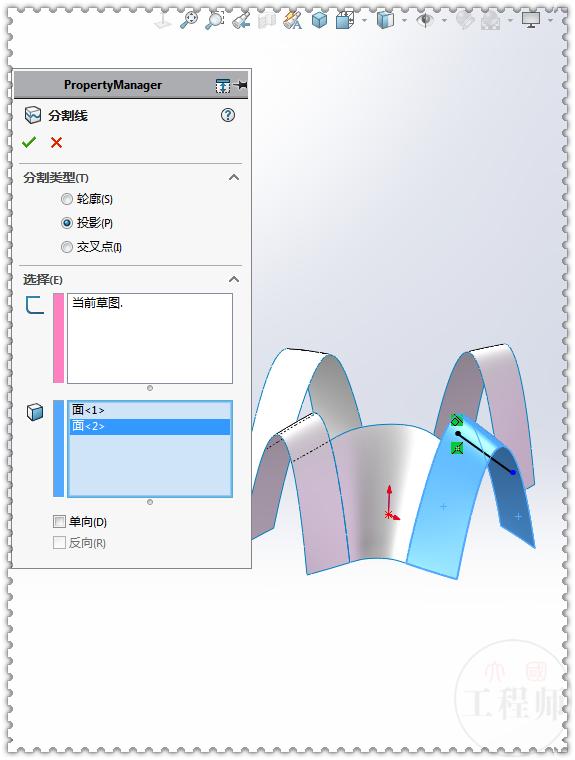

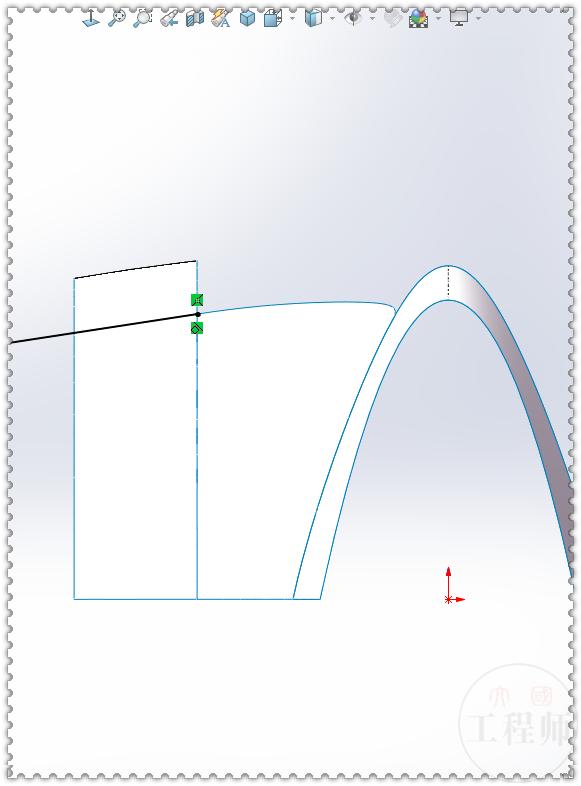

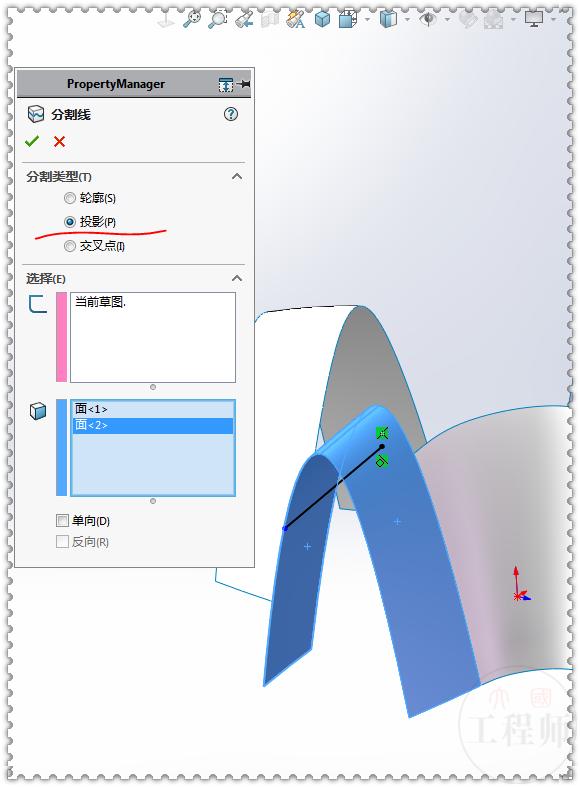

18.在【前视基准面】画斜线 。

19.【分割线】。

20.在【右视基准面】画斜线，然后还是【分割线】。

21.【删除/保留实体】删掉两个蓝色面 。

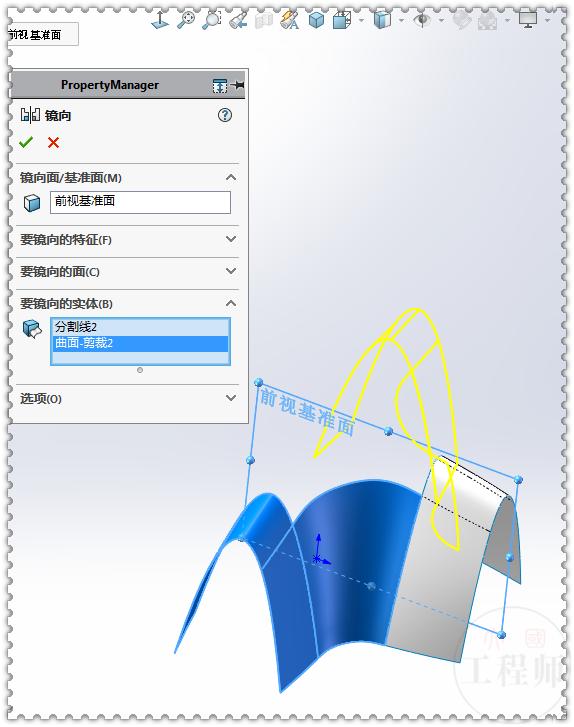

22.【镜像实体】。

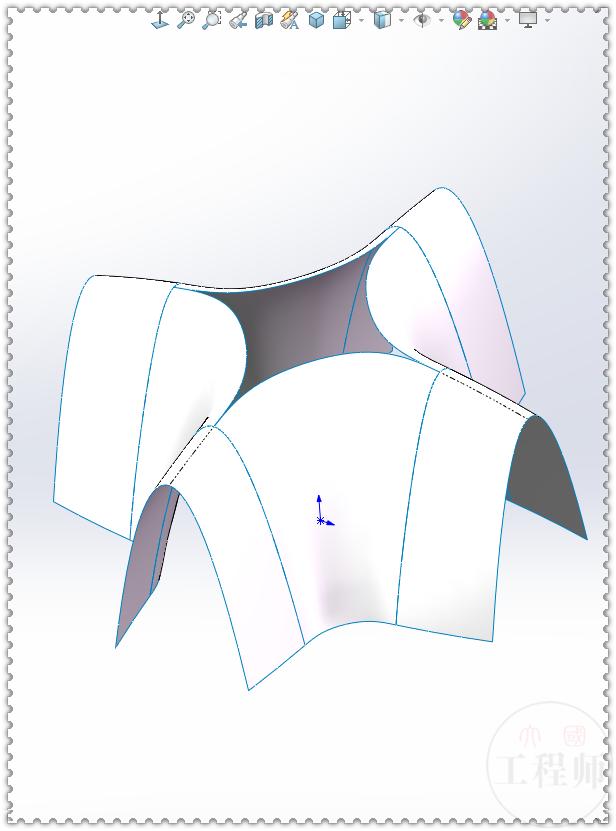

23.继续【镜像】实体 。

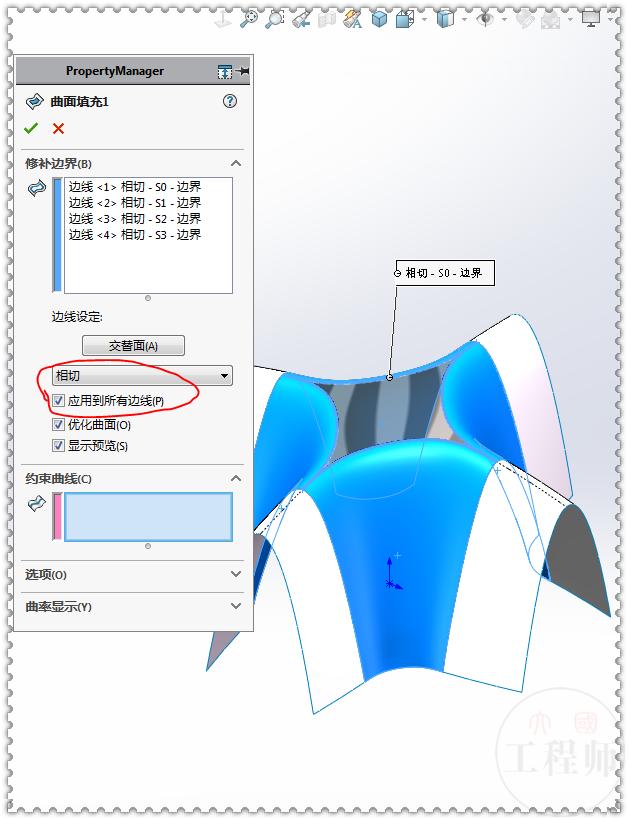

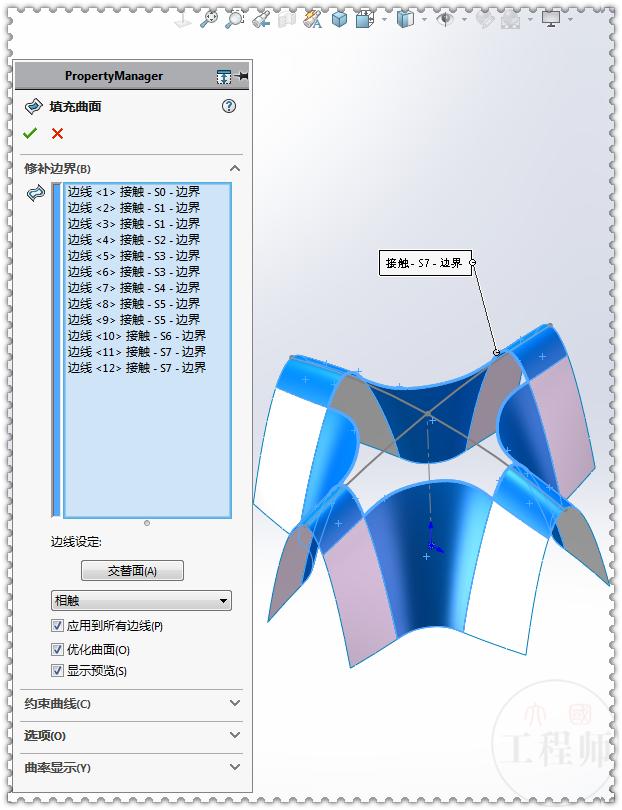

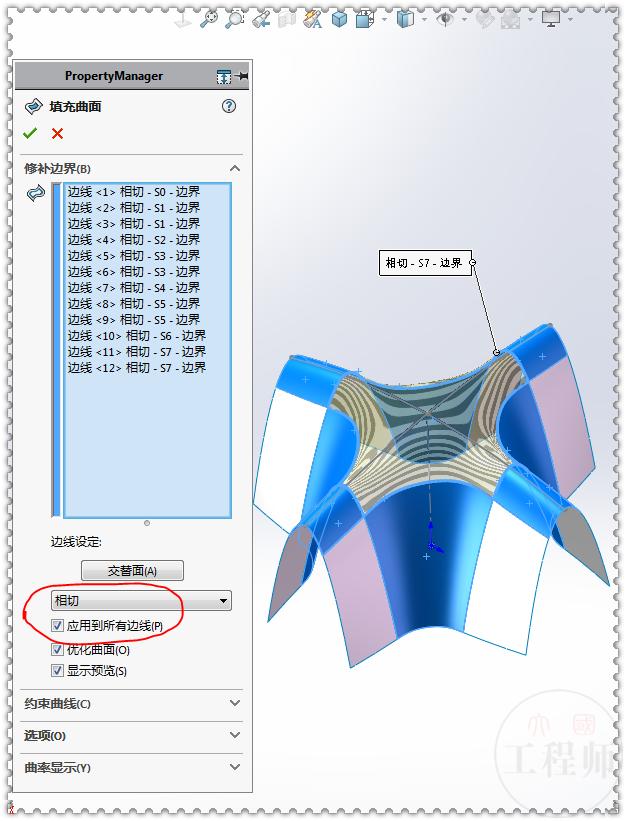

24.【曲面填充】依次选择蓝色边线 。

24-1.边线设定：相切——应用到所用边线 。

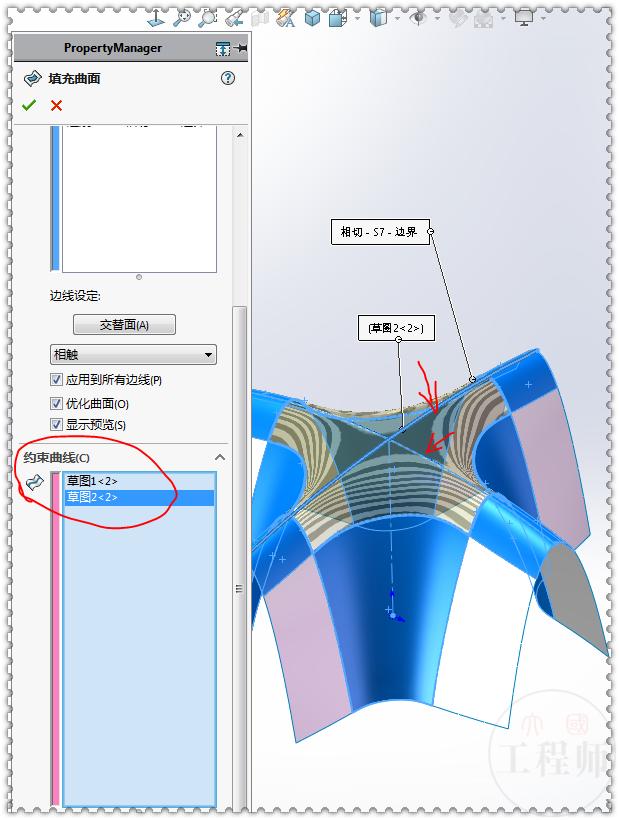

24-2.约束曲线：添加两根圆弧 。(草图1和草图2)(添加两个曲线反应会很慢)

24-3.如果不想太麻烦，可以不【剪裁曲面】，【曲面放样】后就开始两个【镜像】 ，然后【曲面填充】，约束曲线也不用添加。

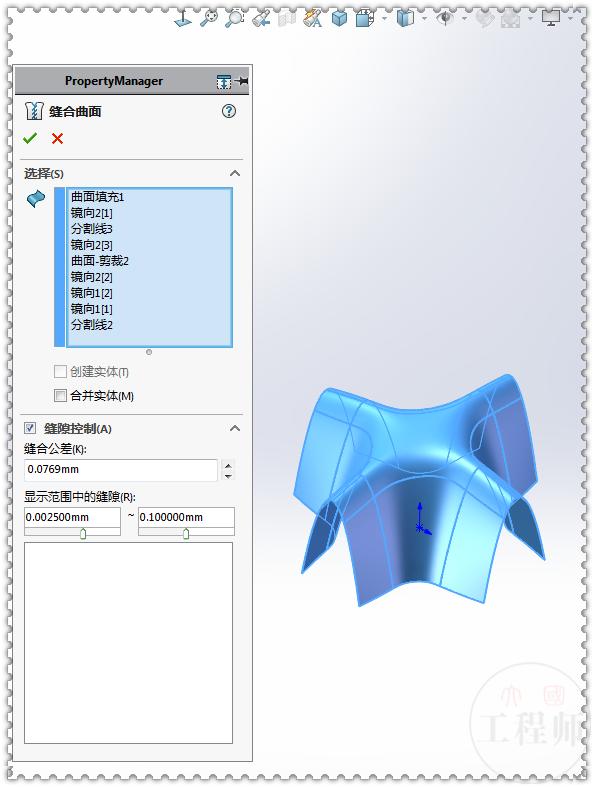

25.【曲面缝合】。

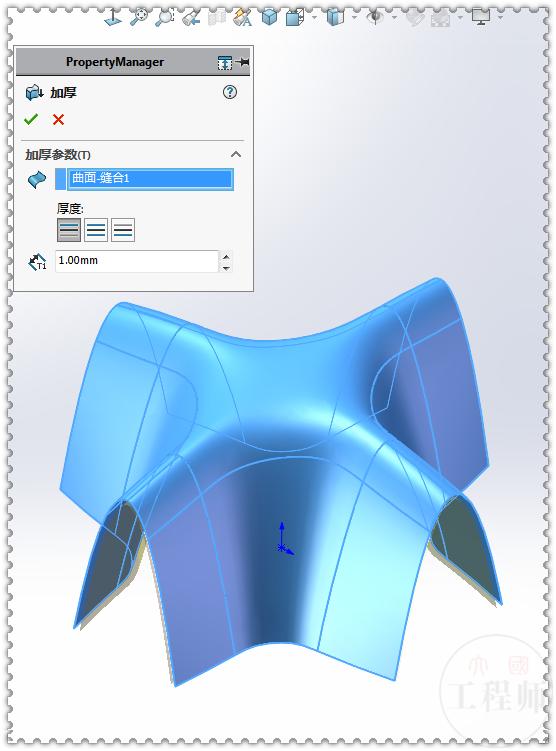

26.【加厚】厚度：1 。

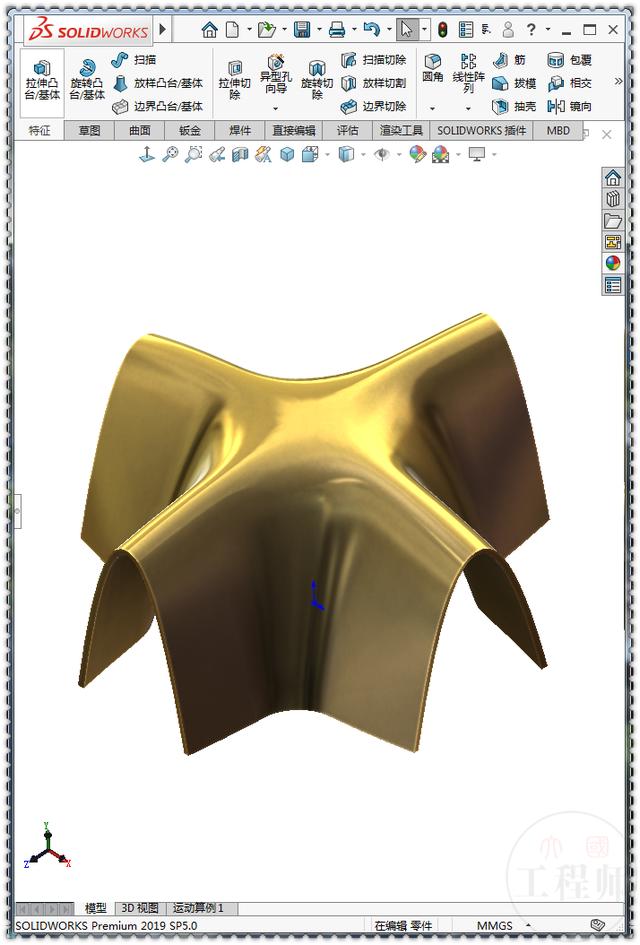

27.添加外观：

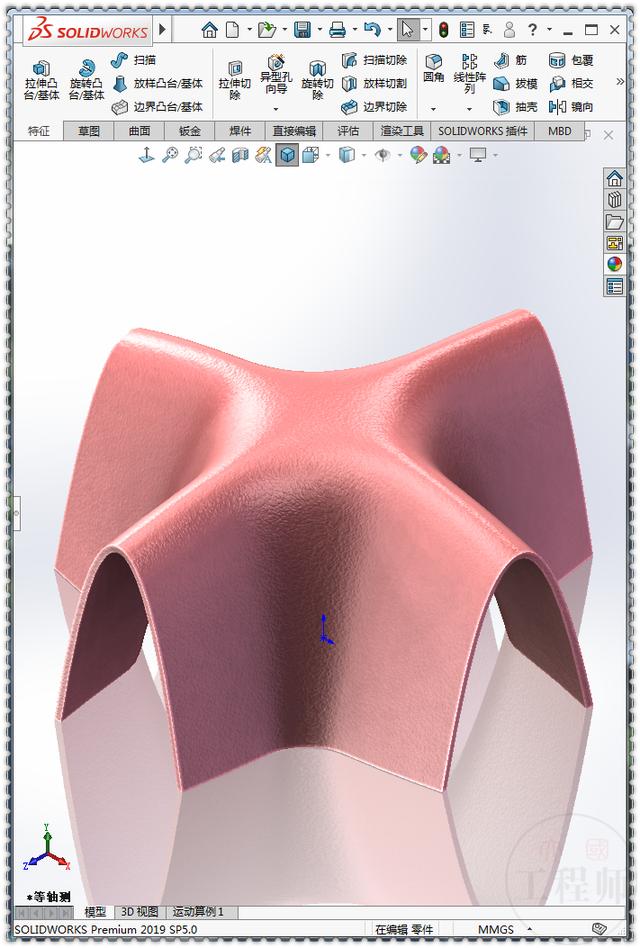

28.完成。

29.简单渲染一下：
