本文介绍了如何使用三菱GX Works3配置RJ71C24串口通讯模块进行Modbus-RTU通讯。步骤包括硬件组态、模块参数设置、通讯参数配置，以及详细的操作步骤和注意事项，如响应返回设置、协议选择、站号地址、数据存储和程序示例等。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在日常的选型中，很多电气工程师咨询我，三菱iQ-R系列有没有Modbus通讯模块，我在这里可以肯定的回复您，这个肯定是有的；我们共有三种可以选择分别是RJ71C24、RJ71C24-R2、RJ71C24-R4。RJ71C24系列支持MC协议通信、通信协议通信、无顺序协议通信、双向协议通信全、MODBUS通信。当我帮助他们选型之后，他们在使用的时候，又是一头雾水。那么今天我抽一些时间讲解一RJ71C24串口通讯模块如何进行Modbus-RTU通讯(通信协议通信)。


图1:RJ71C24外观示意图

(1)首先打开GX works3，进行硬件的组态配置；

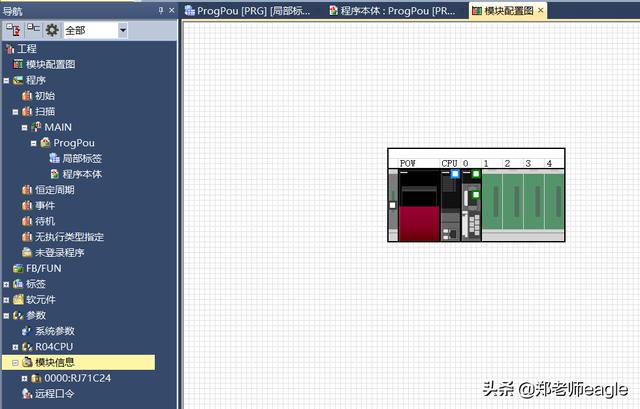

图2：硬件配置图

(2)双击打开RJ71C24-模块参数；
