怎么切换界面_ug高阶应用之工程图-5.ug模型和工程图切换

大家好，今天跟大家聊聊，ug模型和工程图切换~

在做设计过程中，更改是不可避免的事情，没有一步到位的设计。

如果在画工程图过程中，对某个尺寸不满意，就要对这个尺寸更改。想更改尺寸，必须先更改模型。这就涉及到模型和工程图之间的切换问题。

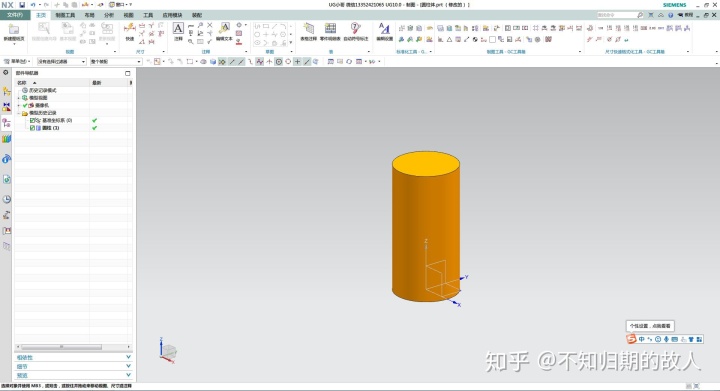

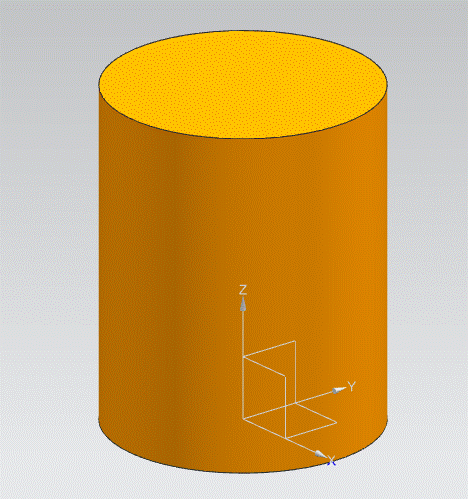

举个例子。我这有个圆柱体，现在直径是50，我觉得这个直径有点小，我想把它改成直径80。那我就得更改模型了。点击上方的窗口-圆柱体，就切换到了模型界面。

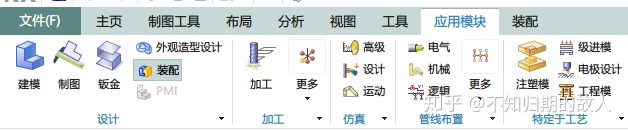

但切换到的模型没法修改，这是为啥呢？因为现在的模型处于制图环境，可以在ug界面最上方看到（制图），得先把环境切换到建模环境才能修改模型。点击应用模块，建模，就将模型切换到建模环境了，这时才可以更改模型。

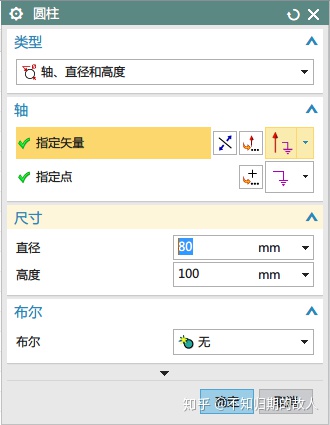

我把模型直径改为80。

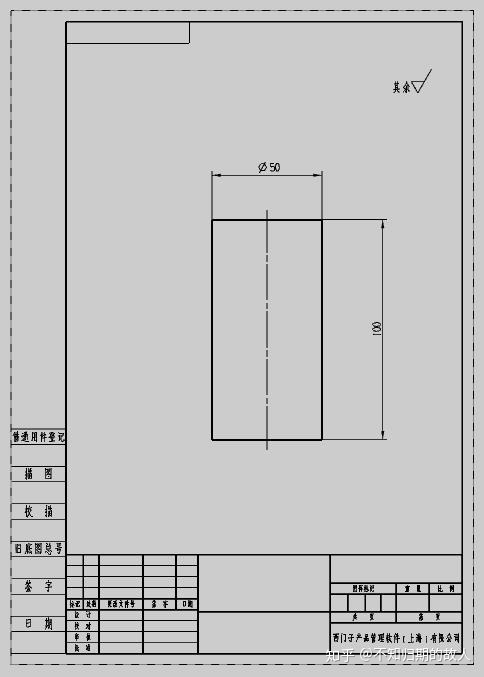

更改完模型后，我们又得返回工程图。再次点击窗口-圆柱体_dwg1，即可返回工程图。但是返回工程图文件我们发现工程图不见了，其实这个文件还是工程图文件，只是工程图文件处于建模环境，我们要把环境切换到制图环境。

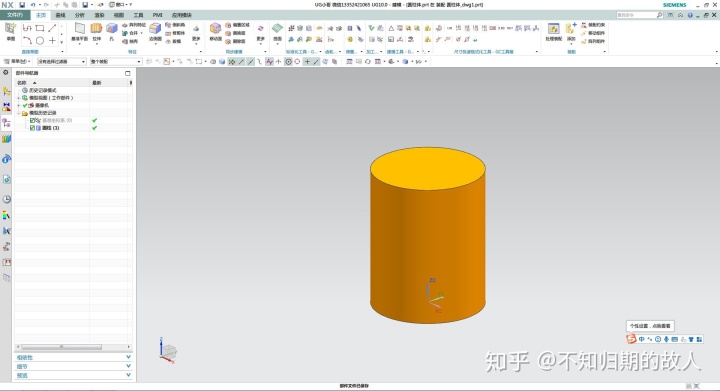

这样我们就回到制图窗口了，可以看到这时直径已经变为80了。

总结一下，从工程图切换到模型后，要将模型的环境从制图环境改为建模环境，从模型切换回工程图，要将工程图的环境从建模环境切换到制图环境。

前面这句话有点绕，以后多用几次就熟悉这句话的意思了。有时切来切去记不清切到哪个环境怎么办，其实不要紧，只要看一下窗口上方的文件名就可以了，带dwg1后缀的就是工程图，切换到制图环境，不带dwg1后缀的是模型，切换到建模环境。你，学会了吗？
