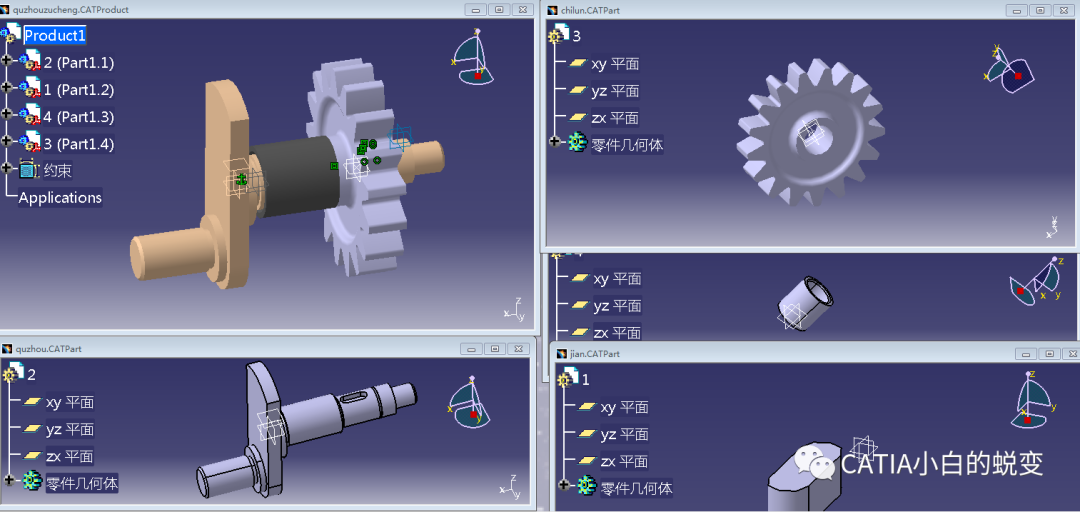

今天通过一个曲轴的组合体,给大家系统的讲解一下,CATIA软件,从零件建模到组合体装配的整套设计过程!
课程内容,意在让大家了解,如何使用CATIA软件,来建立模型,以及零件体如何组装成为装配体。
过程中涉及到,回转体零件的绘制+齿轮零件的建模+曲面设计中螺线的创建!具体练习到如下内容。。。
★生成实体中经常用到的工具:旋转体+凸台
★去除操作中应用到的工具:旋转凹槽+凹槽
★修饰零件体应用到的工具:倒角+倒圆
★实体变换特征应用到的工具:圆形阵列
★最后就是如何进行装配,创建装配约束。
创建曲轴

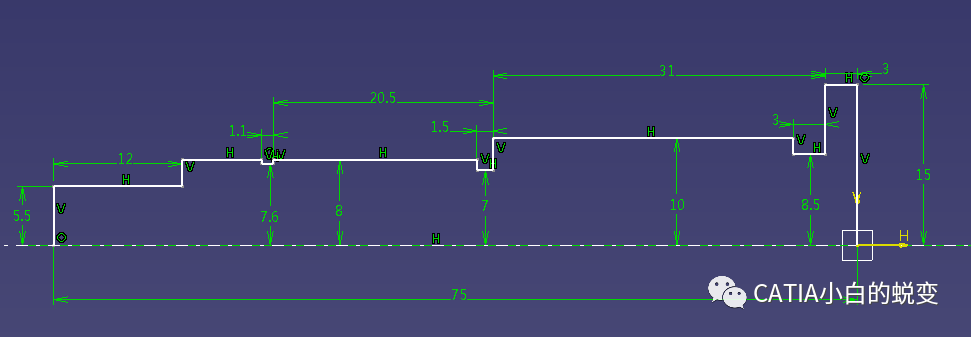

绘制带有轴线的草图轮廓
