catia在装配体中编辑零件_CATIA显示和编辑零件属性

聚集在同一个对话框中，零件属性包含您有时需要参考的不同指示。此任务说明如何访问，如果需要，还可以编辑此信息。

要执行此方案，例如，您可以打开Stiffener1.CATPart 文档。

1.在结构树中选择“Part1”。

2.选择Edit->Properties 命令或Properties 在上下文菜单中选择命令。

将显示“属性”对话框，其中包含处理该部件的两个选项卡：

(1)块

(2)产品

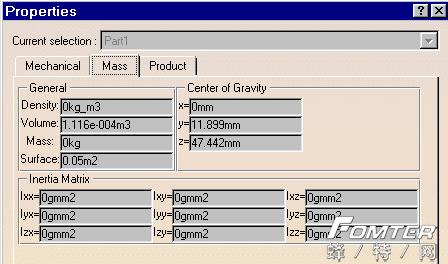

3. 单击“质量”选项卡以显示技术信息。

如果已将材料应用于零件，则可以编辑零件实体的密度和体积。如果没有材料应用于零件，但是如果 材料应用于零件实体，则将考虑此材料进行密度计算。如果零件和PartBody 都应用了材料，则零件材料将具有优先权。

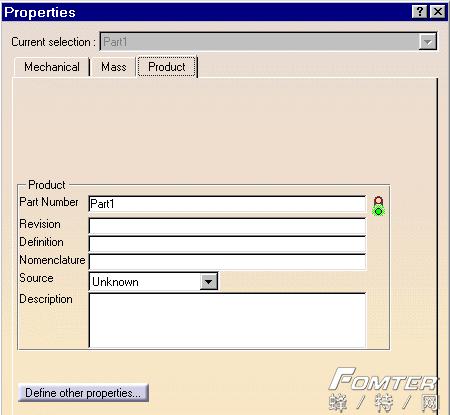

4. 单击“产品”选项卡。

5. 在“零件编号”字段中输入零件“加强筋”的新名称。

新名字 出现在结构树中。

6. 其他字段允许您自由描述该部分。在公司的上下文中输入描述您的零件的信息。

7. 设置“源”选项。您可以选择Unknown，Made或Bought。使用“描述”框输入其他信息。

8. 对操作满意后，单击“确定”以确认操作并关闭对话框。
