光电转换模块_光模块：PIN光电二极管和APD光电二极管

在前面的文章中我们介绍了光模块的基本结构，包括TOSA、ROSA以及BOSA。今天我们接着介绍ROSA光器件的光电探测器。

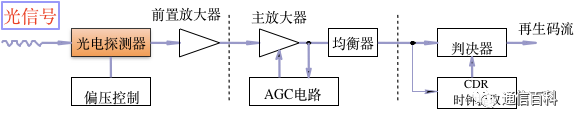

光模块接收端能正确识别信号并完成光电转换，就需要光电探测器，光电探测器通过检测出照射在其上面的光功率，从而并完成光/电信号的转换。我们常用的PIN光电二极管和APD(雪崩)光电二极管就属于光电探测器。要说探测器，就必须说说探测器基本的结构PN结。

PN结

PN结，指的将P型半导体和N型半导体制作在同一块半导体的基片上，在这两个半导体的交界处形成的空间电荷区。我们先看看什么是P型和N型半导体。

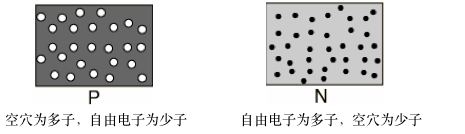

P型半导体：含有较高浓度的“空穴”(空穴相当于正电荷)，所以是Positive的P，成为能导电的物质；

N型半导体：含电子浓度较高的半导体，导电性由自由电子导电，由于电子带负电，所以是Negative的N。

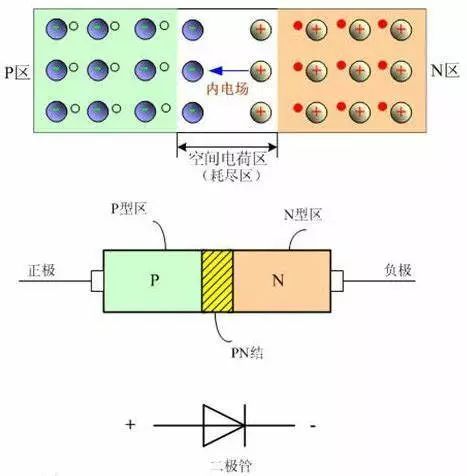

因此，在P型半导体和N型半导体交界处就出现了电子和空穴的浓度差，从而形成空穴和电子的扩散运动，导致一些电子从N型区向P型区扩散，一些空穴又从P型区向N型区扩散。最终的结果就是在PN交汇处形成空间电荷区电场(内电场，从N指向P)，也称之为PN结(缺少“多子”也叫耗尽层)。

(图片来源于网络)

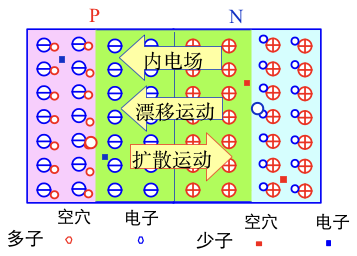

在这里说明一下内部电场，这个电场的形成就导致了载流子的漂移运动，一是N区的载流子空穴向P区漂移，另外是P区的载流子电子向N区漂移。

(图片来源于网络)

因此，单纯的PN二极管的扩散运动只发生在PN结附近，远离PN结的地方就没有电场存在，这也是为什么PN二极管的光电变换效率低下以及响应速度也很慢。

PIN光管二极管

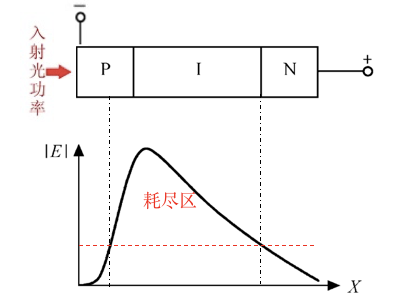

为了解决这个问题，提高转换效率和响应速率，通过在P型和N型半导体之间增加 一层轻掺杂的N型材料I(Intrinsic，本征的)层，以展宽耗尽层，提高转换效率，这是因为轻掺杂I层，电子浓度很低，经扩散后就可以形成一个很宽的耗尽层。这就是我们的PIN光电二极管。

PIN光电二极管

原理：

(1)光子照射在半导体材料上产生光生载流子；

(2)光电流在外部电路作用下形成电信号并输出。

APD雪崩光管二极管

在前面的文章中我们说到，APD雪崩光电二极管具有较高的接收机灵敏度，这个较高灵敏度靠的就是对初级的电光流进行雪崩倍增效果。说到雪崩，估计大家脑海中的第一印象就是大雪山发生雪崩，其实也是同样的道理，高山上的一点雪发生碰撞，从上而下一路累积，雪团越来越大，最后形成雪崩。

从这里我们可以看出，要发生雪崩，必须具备一个条件就是山要足够的高。因此，雪崩光电二极管也就是在PIN光电二极管的基础结构中增加了雪崩区。使得光生载流子在其耗尽区(高场区)内的碰撞电离效应激发出新的电子-空穴对，新产生的载流子通过电场加速，导致更多的碰撞电离产生，一生二，二生三，三生万物，从而获得光生电流的雪崩倍增。

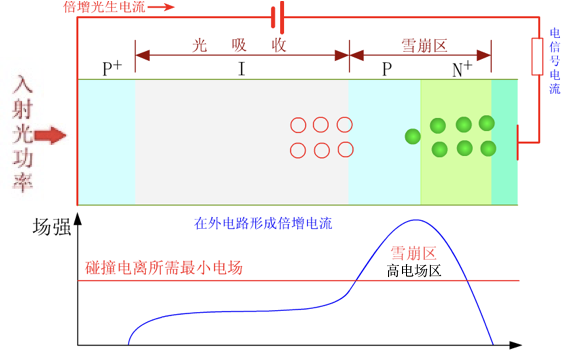

APD雪崩光电二极管

原理：

(1)光子照射在半导体材料上产生光生载流子；

(2)光生载流子在雪崩区即高电场区发生雪崩倍增；

(3)光电流在外部电路作用下形成电信号并输出。

写在最后，实际工作或工程项目中，我们可能更多的是关注光电探测器的某些重要指标，比如说接收机灵敏度和过载点，这些指标我们下次再聊。

---
