电源篇 -- 非隔离开关电源

感谢阅读本文，在接下来很长的一段时间里，我将陆续分享项目实战经验。从电源、单片机、晶体管、驱动电路、显示电路、有线通讯、无线通信、传感器、原理图设计、PCB设计、软件设计、上位机等，给新手综合学习的平台，给老司机交流的平台。所有文章来源于项目实战，属于原创。

一、工作原理

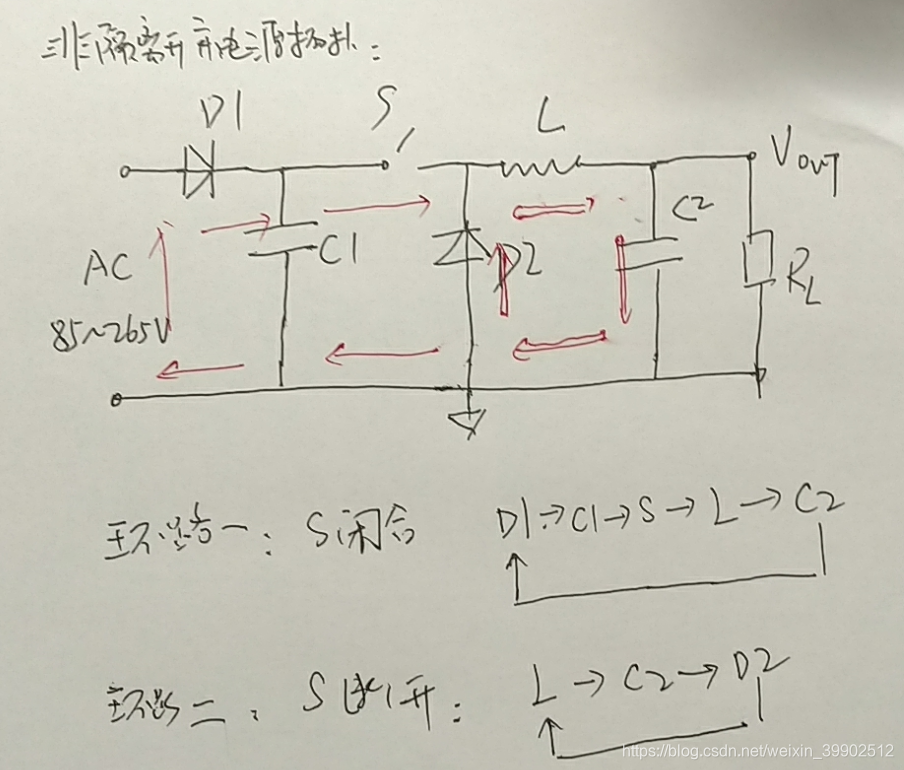

非隔离开关电源拓扑结构如上图，为BUCK拓扑结构，与DCDC降压型拓扑不同的是，输入部分为AC交流，需要进行半波整流。

BUCK拓扑的详细介绍请阅读文章 ->电源篇 – 降压电路(DCDC，非隔离)

二、优缺点

优点：

1、相对于隔离式，体积比较小，价格比较低；

2、效率相对较高，能效一般可以做到0.93-0.96。

缺点：

1、非隔离驱动的输出端带电，人体不能够触摸到，一旦触摸到就有可能被触电的危险；

2、不适宜做低电压大电流输出，如果这样做的话很难发挥它的那些优势，在成本方面也和隔离电源相差无几；

3、若开关管击穿短路，由于没隔离，输入端较高的电压，直接通过电感作用在负载端，负载很可能因为过压烧毁。

三、项目实战

1、选型

品牌很多，像ST、微盟、晶丰、硅动力、辉芒。
