本文详细介绍了如何使用Labview与信捷XDH-60T4-EPLC进行ModbusTCP通信。实验中提到，默认IP为192.168.6.6，端口502，涉及M、X、Y、D和HD等点位地址。通过ping网络和telnet测试连接，并展示了Labview程序中读写PLC的数据操作。
本文描述Labview 和信捷 XDH PLC Modbus tcp通讯，实际测试。
以XDH-60T4-E为实验。
1.地址
1.1默认IP地址：192.168.6.6，端口号：502
1.2点位地址：
点位编号 地址
M点：M0~M20479 0~20479
X点：X0~X77(本体) 20480~20543
Y点：Y0~Y77(本体) 24576~24639
D点：D0~D20479 0~20479
HD点：HD0~HD6143) 41088~47231
2.ping 网络
telnet 192.168.6.6 502 是否通
3.Labview 程序

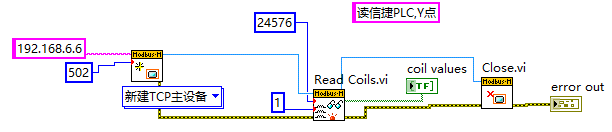

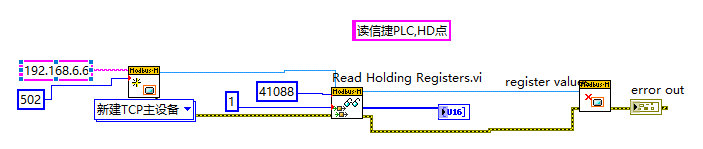

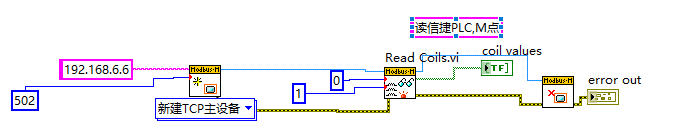

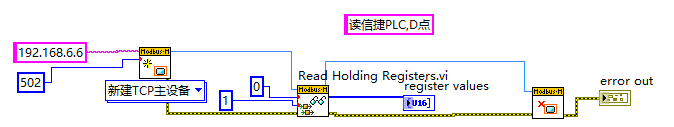

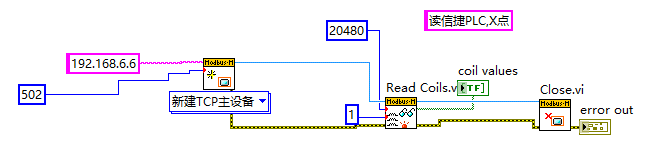

3.1从PLC读

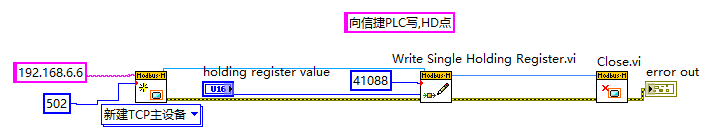

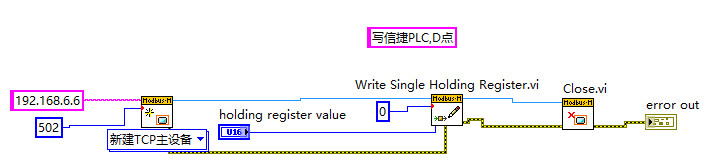

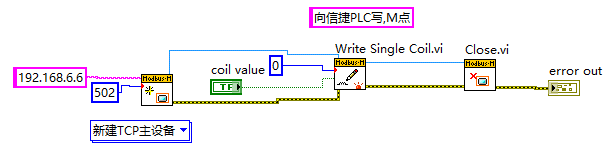

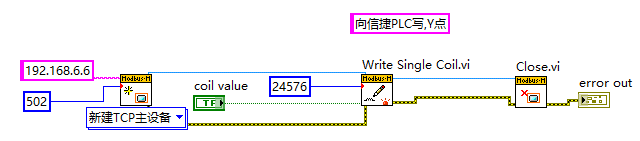

3.2向PLC写
