空间滤波_空间频率 、 光波方向 与 空间滤波 4f系统

1、平面波空间频率与传输方向角度

平面波的复振幅 指数表示形式：

.平面波的相位为观测方向r与波矢的点乘。这个意思是平面波可以用于与波传播方向无关的任意矢量方向来表示。虽然表示的相位以及周期会不同，但是却是同一个物理对象。

假设仅在x-z平面传播，测量方向r的方向矢量{x,z}：

。因为可以用任意方向来表示平面波，我们不妨用在z=0的x轴来表述一列平面波。则

，它与含z的

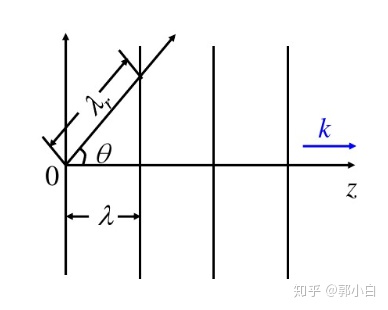

表述的是同一列平面波。只是在不同的方向来表述而已。显然 如下图：

。

如果

，则平面波与X轴垂直表示为

，x轴上空间频率为0。

X轴上频率越大，

越大。

因此X轴（面）的高空间频率波意思是，

角度大与X轴靠近的波。为什么要说X面上的空间频率呢？因为我们的调制图案通常放置位置在X轴上。

2、光栅对平面波的调制与传输角度

沿Z轴传播的平面波，在X轴上的频率为0，复振幅为则

。如果X轴上放置一正弦强度透射光栅，其对强度调制（1+cos(

)）=(1+

)，假设这一正弦周期长度位L ，f=1/L。则对沿Z轴传播的平面波A的调制作用的结果为它们相乘。相乘的结果分为三项，在X轴上的频率分别为0，f和-f。在X轴上出现了±f频率。这表示它们的传播不再垂直于X轴，而是靠近X轴。该倾斜传播方向为光栅衍射方向。从X轴上频率与波矢方向的频率容易得出sin

=

。

因此。光栅的调制频率越高，沿垂直于传播方向的X轴频率越高，倾斜角度越大。

3、空间滤波

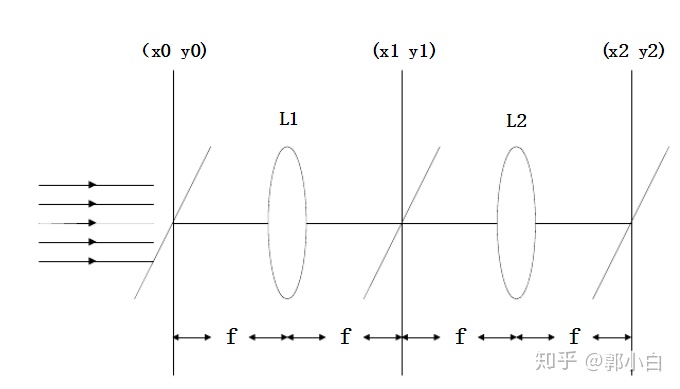

假设一图案屏幕在（x0,y0）平面，则图像明暗变化越快，相当于频率越高。对透射平面波调制后，射向透镜L1的倾角越大。平面波在透镜焦平面上为汇聚为一个点，倾角越大该点距离光轴越远（距离d=f

）。在焦平面（x1,y1）平面的聚焦的结果距离光轴越远。反之越近。 因此可以在（x1,y1）频谱平面对频谱成分进行选择遮挡处理，0频在中心，高频在两侧。0频为亮度，高频为细节。

（x1,y1）平面又是透镜L2的焦平面，因此假设（x2,y2）上放置物体则会在（x1,y1）上出现频谱。根据光路可逆，反之（x1,y1）上的频谱亦可在（x2,y2）呈现像，因此可以呈现经过频率滤波后的（x0,y0）平面的像。

总结：沿Z轴传播的平面波，在X轴上的频率与沿Z轴的夹角成比例，频率越高偏折角度越大，在频谱平面（焦平面）的汇聚的频率点距离中心越远，经4f系统滤波后的频谱可以反之再次成像。
