利达主机联网接线端子_门禁系统的设备接线,从原理上掌握,举一反三

经常有朋友在微信上咨询接线的问题,通常是拍张照片一发:这个设备怎么接线?

我的回答也很简洁:看说明书!

不是大白不关爱青年人,而是你的问题我实在不好回答。那么一个设备,拍照的角度千奇百怪,有些我也不知道是什么东东;或者上面几十个端子,丝印乱七八糟,不对照说明书我也不会弄;就算我会,我有时也不会告诉你。你问都嫌麻烦,简单一句,那我回答更嫌麻烦,几个字打发。问的省事,答的敷衍,绝配!

问的比较多的是门禁设备,尤其是门禁控制器。很好理解,这个设备接线相比摄像机确实要复杂的多,况且我们的从业人员很多没有受过专业训练,都是做中学,碰到门禁控制器接线就懵逼也正常。

所以我觉得还是先梳理一下弱电智能化系统中常见的接线原理,理解了这个,再去接线要容易的多。

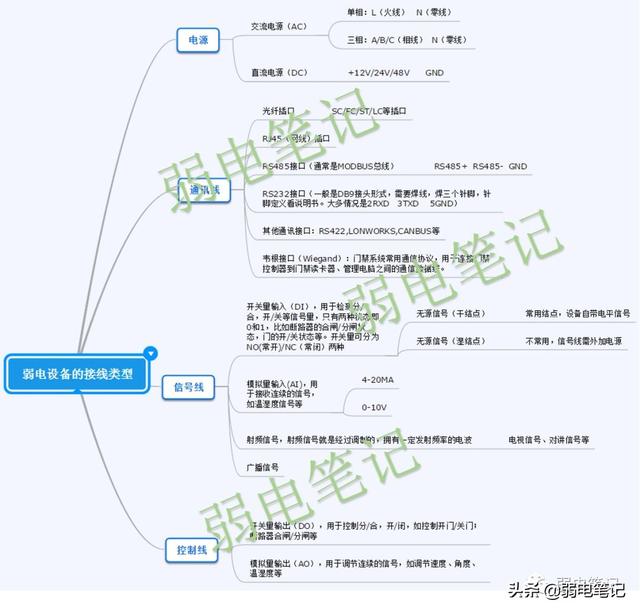

上图即为弱电智能化系统的接线类型梳理,无论监控、门禁、BA等接线都会涉及到其中的一部分。

一、说回到门禁系统,比如门禁控制器都有哪些接线:

1、电源线(交/直流都有,蓄电池输入)

2、通讯线(RJ45,485或者韦根)

3、信号线(门磁输入,报警输入、开门按钮输入,消防联动信号输入)

4、控制线(报警输出、电锁继电器输出)

二、还有重要的一点:门禁控制器接线端子虽多,但不是每个端子都全部接满,按需接线:

  • 比如四门门禁控制器只带三组门禁,那么接三组空一组就可以了;
  • 再比如有的门禁系统没有门磁设备,没有报警设备,那么这些信号也不需要接;
  • 再比如门禁控制器同时支持网络/RS485/韦根协议,那么看要求,系统采用哪种协议就接哪组端子,其他空着即可。

三、所以说碰到门禁系统也不要急着懵逼或者拍照发给我,正确的思路是:

1、找说明书对照。

2、理清思路,迅速按上面所说分清有几组/类型的线要接。

3、电源和通信端子最好找,先搞定这两个。当然你如果怕接错线烧了设备,电源线也可以最后接。

4、开关按钮的线也简单,接下来就搞定它。

5、电锁的线也不难。

6、电池的线极其简单,可以放在最后。

7、读卡器的线最多,重点搞定。

按照这个思路一来,好像门禁系统的接线也挺简单,就那么回事。

四、我从海康官网随便下载了一个门禁控制器的使用说明,你自己对照研究一下,看看是不是那么回事:

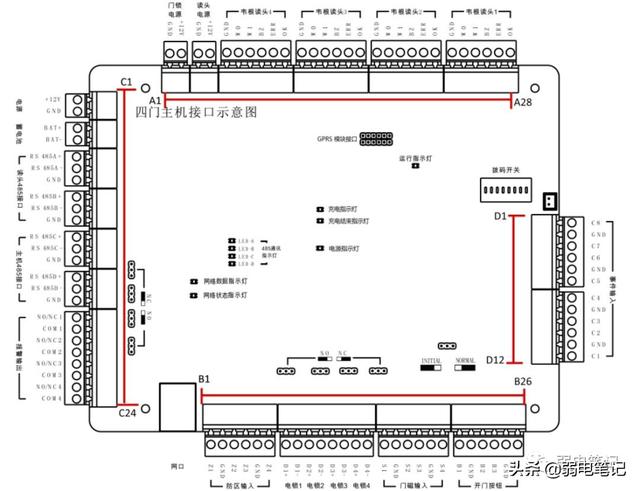

1、四门禁控制主机连接端子及端子说明:

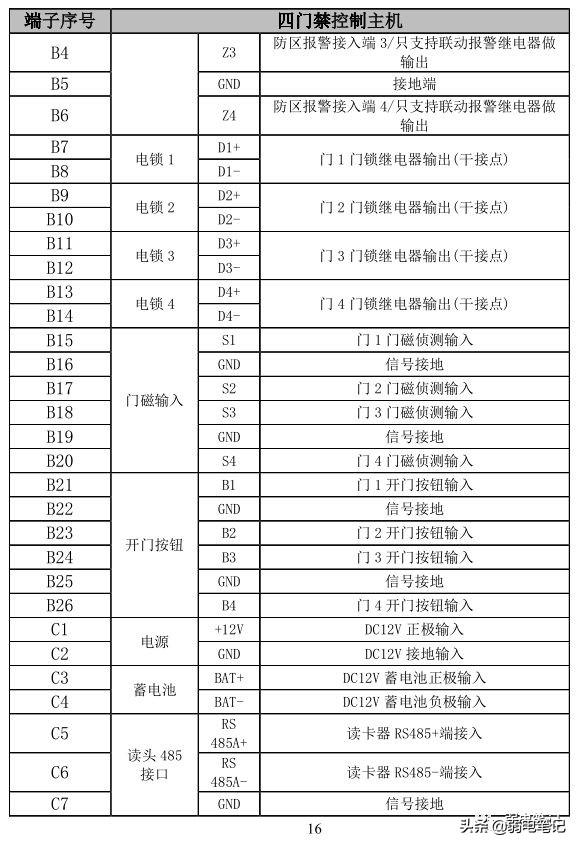

2、四门门禁控制器接线端子说明:

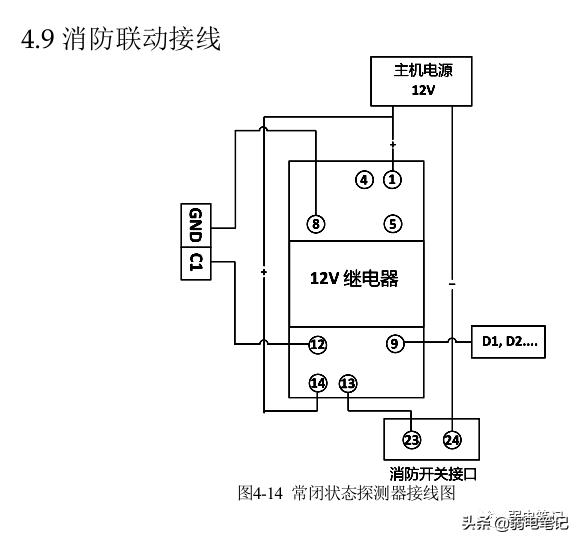

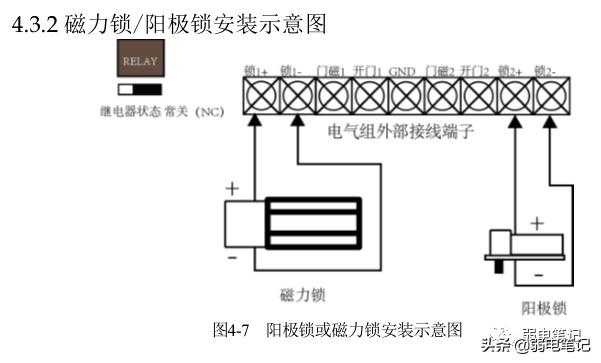

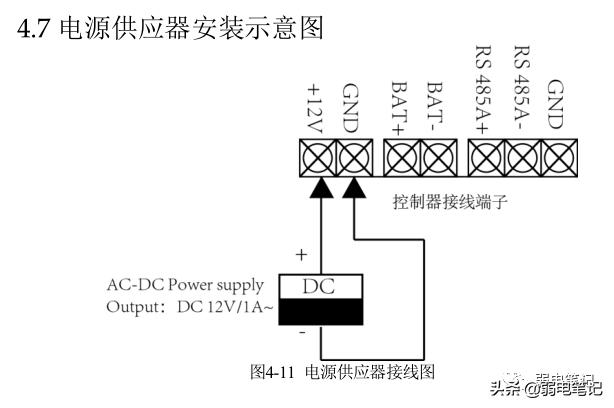

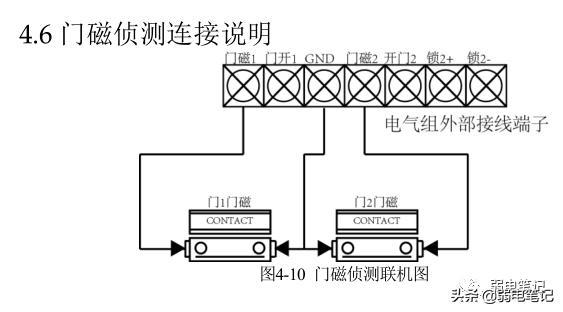

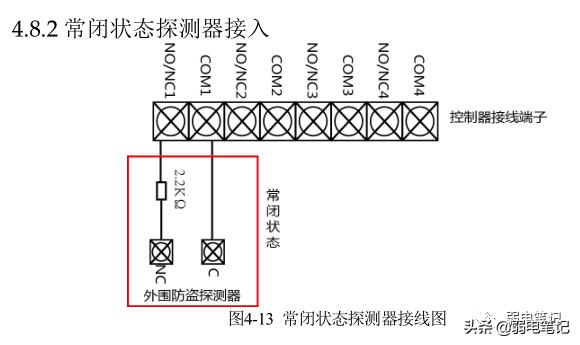

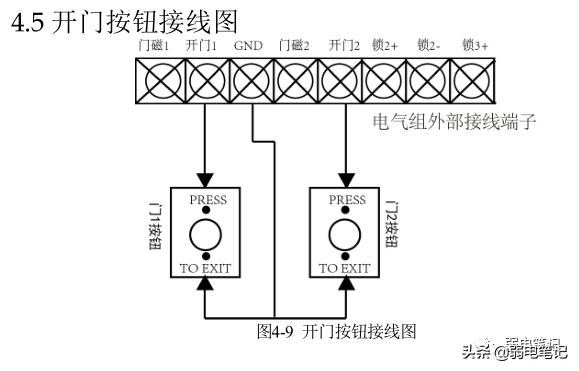

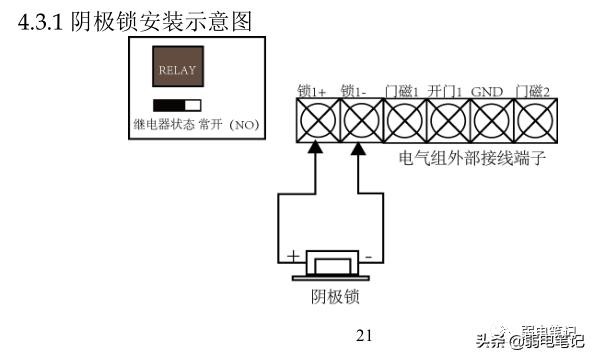

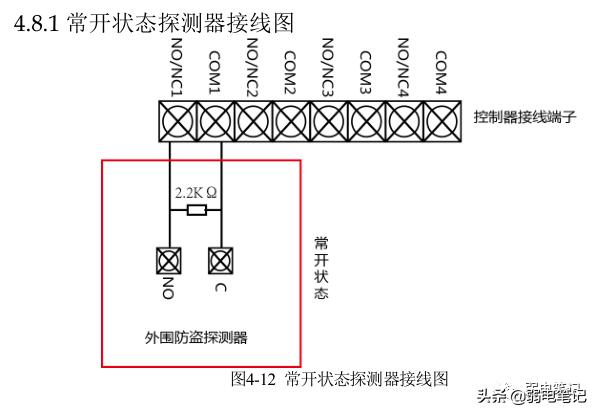

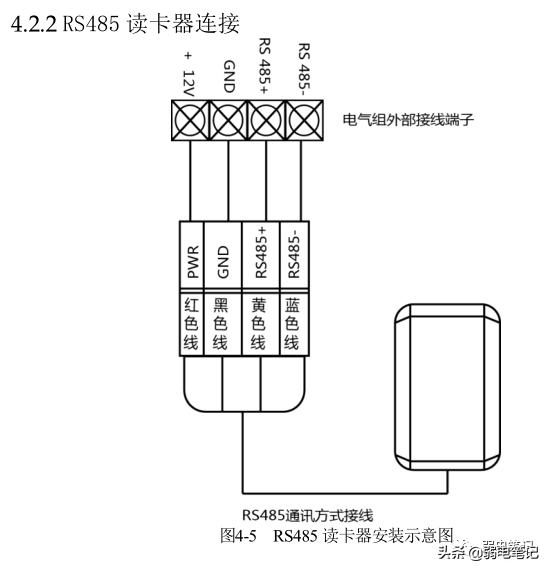

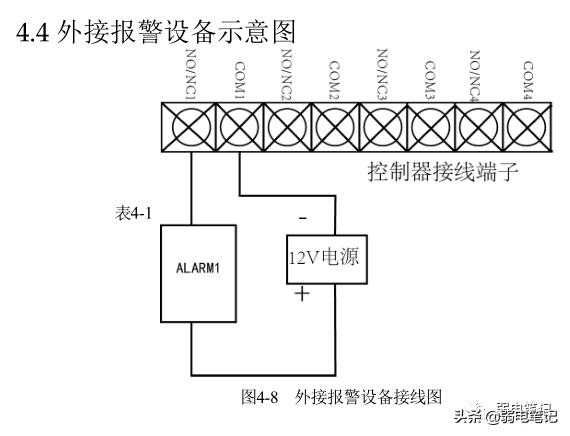

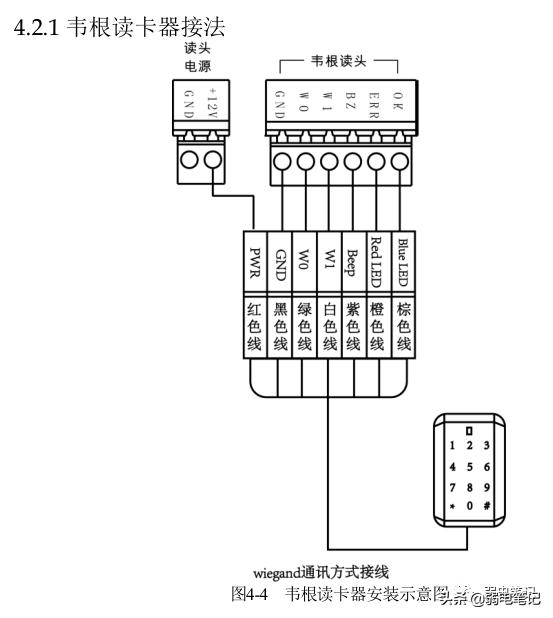

3、各部件接线原理图:
