一、项目描述

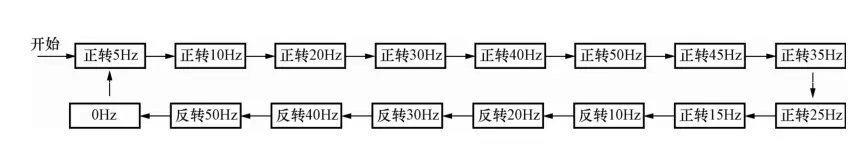

按下电动机启动按钮，电动机启动运行在5Hz所对应的转速；延时10s后，电动机升速运行在10Hz对应的转速，再延时10s后，电动机继续升速运行在20Hz对应的转速；以后每隔10s，则速度按下图依次变化，一个运行周期完后会自动重新运行。按下停止按钮，电动机停止运行。

二、项目实现

1 、MM440 变频器的设置

MM440变频器数字输入“5”、“6”、“7”、“8”端子通过P0701、P0702、P0703、P0704参数设为15段固定频率控制端，每一频段的频率分别

由P1001～P1015参数设置。变频器数字输入“16”端子设为电动机运行、停止控制端，可由P0705参数设置。

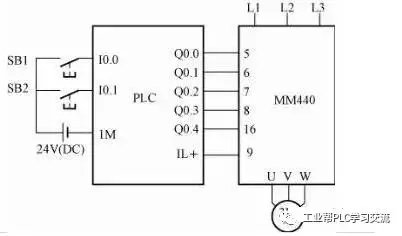

2 、PLC 的I/O 分配

I0.0，电动机运行，对应电动机运行按钮SB1；

I0.1，电动机停止，对应电动机停止按钮SB2；

Q0.0，固定频率设置ÿ
