CISCO 策略路由 PBR （Policy Base On Route） 详解

1. 什么是策略路由

Cisco中策略路由是在接口上通过配置route-map对入方向的数据包进行筛选，将符合规则的数据包转发到特定的下一跳地址。从而实现灵活的路径选择，通常在特殊场景中使用；与本地路由表相比，策略路由更优先，如果策略路由匹配失败，则再查找本地路由，如果本地路由未匹配，则丢弃报文；
策略路由对数据包的匹配可以基于源IP、源和目的IP或端口号的自由组合。要掌握策略路由，需要记住以下几点：

1. route-map只对入方向流量生效；
2. 使用access-list来匹配数据报文（标准ACL和扩展ACL均可）
3. ACL的permit表示符合规则的数据报文在当前route-map的语句中进行转发；
4. ACL的Deny表示符合规则的数据报文跳出当前route-map语句，从下一条route-map语句开始逐条匹配直到匹配成功，若整个route-map均未匹配，则跳出route-map由本地路由转发；
5. route-map xx permit 表示如果数据包匹配该语句下的规则，则执行对应的动作；如未匹配，则扫描下一个route-map xx 语句
6. route-map xx deny 表格如果数据包匹配该语句下的规则，则跳出策略路由执行路由表转发。
7. route-map permit 语句没有set语句，默认动作跳出route-map，执行本地转发
8. 空route-map permit 语句默认 match all 并进行本地路由转发
9. 空**route-map deny **语句默认 match all 并进行本地路由转发

2. 案例研究

1. 拓扑及需求

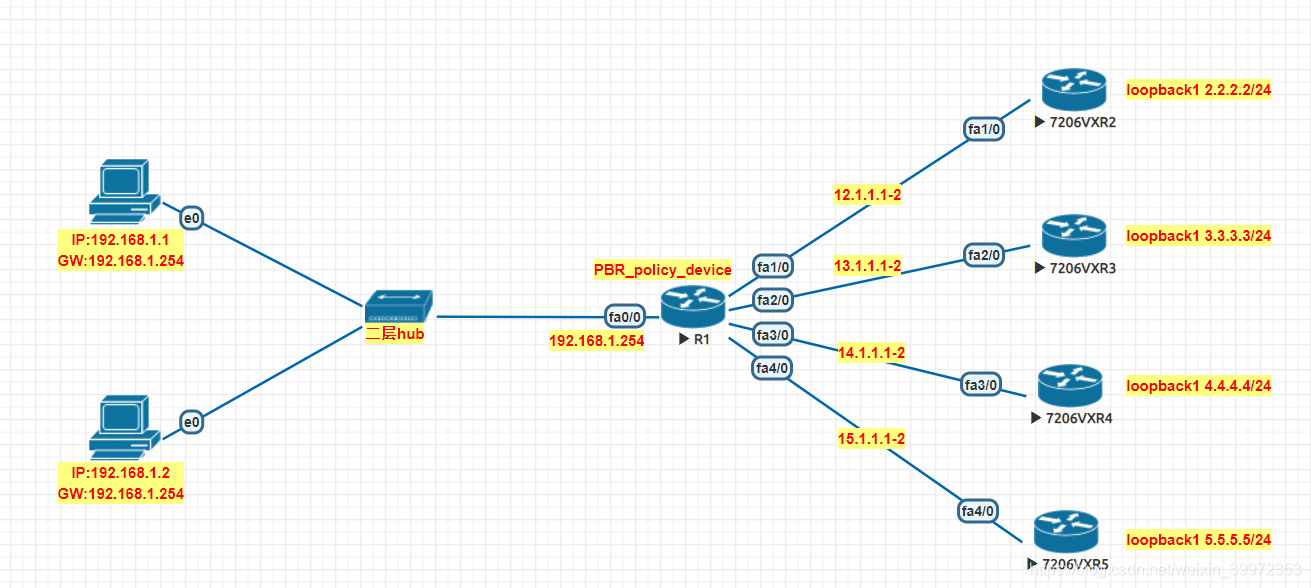

拓扑详见下图，需求如下：

1. 所有主机网段及未来扩展网段默认访问 R2的换回口 2.2.2.2
2. 主机192.168.1.1 可以访问 R3和R5的环回口 3.3.3.3和5.5.5.5，不能方案R4的环回口4.4.4.4
3. 主机192.168.1.2 可以访问R4和R5的环回口4.4.4.4 和 5.5.5.5， 不能访问R3的环回口3.3.3.3

以上需求只能通过PBR实现，不能配置任何其他路由。

2. 设备配置

网络寻址如上图所示， R2、R3、R4、R5路由配置如下：用于给主机回包。

ip route 192.168.1.0 255.255.255.0 12.1.1.1				//R2路由配置
ip route 192.168.1.0 255.255.255.0 13.1.1.1				//R3路由配置
ip route 192.168.1.0 255.255.255.0 14.1.1.1				//R4路由配置
ip route 192.168.1.0 255.255.255.0 15.1.1.1				//R5路由配置

R1 PBR配置：

#只允许192.168.1.1到3.3.3.3
access-list 2003 deny   ip host 192.168.1.2 host 3.3.3.3
access-list 2003 permit ip host 192.168.1.1 host 3.3.3.3

#只允许192.168.1.2到4.4.4.4
access-list 2004 deny   ip host 192.168.1.1 host 4.4.4.4
access-list 2004 permit ip host 192.168.1.2 host 4.4.4.4

#允许192.168.1.1和192.168.1.2 到5.5.5.5
access-list 2006 permit ip host 192.168.1.1 host 5.5.5.5
access-list 2006 permit ip host 192.168.1.2 host 5.5.5.5
!
route-map pbr permit 32
 match ip address 2003
 set ip next-hop 13.1.1.2
!
route-map pbr permit 42
 match ip address 2004
 set ip next-hop 14.1.1.2
!
route-map pbr permit 52
 match ip address 2006
 set ip next-hop 15.1.1.2
!
route-map pbr permit 65535
 set ip default next-hop 12.1.1.2

3. 测试结果

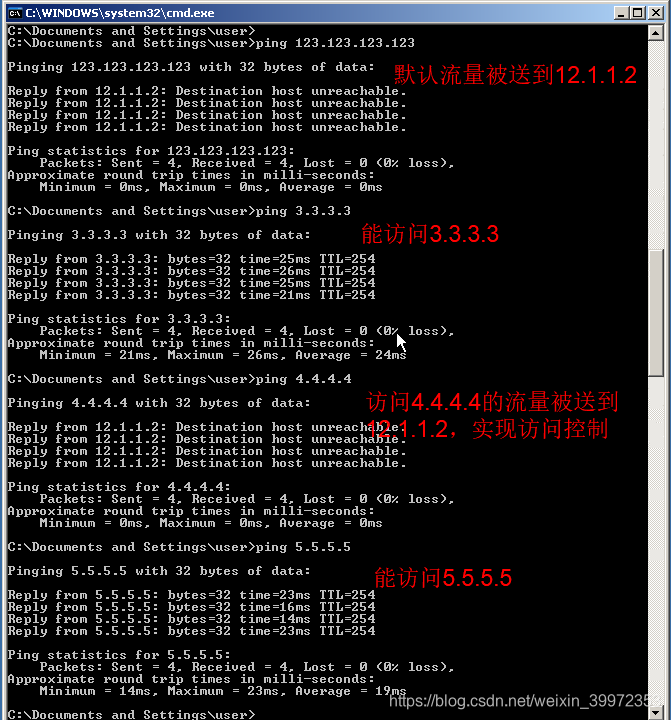

主机192.168.1.1 测试结果：

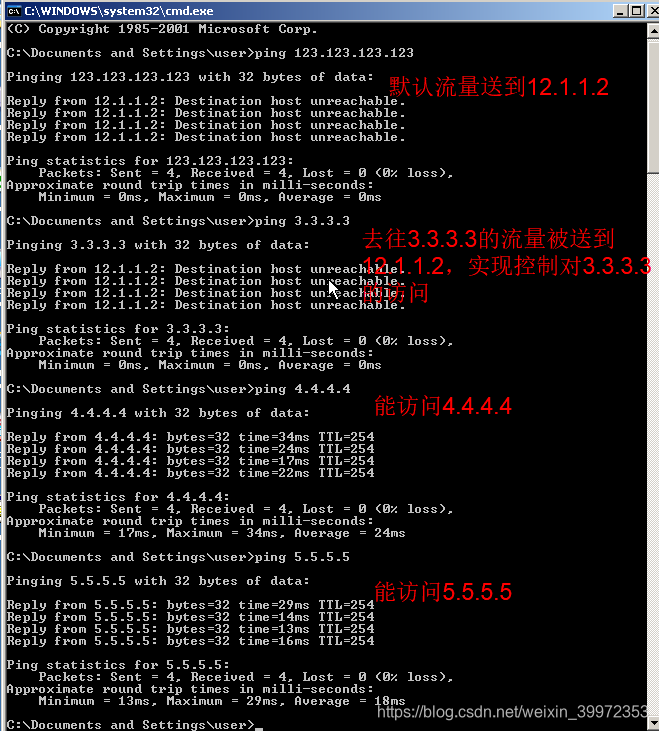

主机192.168.1.2 测试结果：

3. 深入研究

1. route-map permit 空策略

在上面的配置中 我们新增一条语句route-map pbr permit 35:完整代码如下：

route-map pbr permit 32
 match ip address 2003
 set ip next-hop 13.1.1.2
!
route-map pbr permit 35
!
route-map pbr permit 42
 match ip address 2004
 set ip next-hop 14.1.1.2
!
route-map pbr permit 52
 match ip address 2006
 set ip next-hop 15.1.1.2
!
route-map pbr permit 65535
 set ip default next-hop 12.1.1.2

此时测试结果如下：

主机	2.2.2.2	3.3.3.3	4.4.4.4	5.5.5.5
192.168.1.1	不通	通	不通	不通
192.168.1.2	不通	不通	不通	不通

为什么到2.2.2.2都不通了？
因为到2.2.2.2之前是因为匹配了route-map pbr permit 65535才通的。下载在编号为35的空语句将所有数据拦截跳出route-map转发进行本地转发了，故35之后的语句都不执行，所以不通了。如果在本地路由加去往2.2.2.2的路由，则能通
此例想说明route-map permit空语句默认匹配all，默认行为跳出route-map

2. route-map deny 空语句

将route-map pbr permit 35修改为route-map pbr deny 35,测试结果为

主机	2.2.2.2	3.3.3.3	4.4.4.4	5.5.5.5
192.168.1.1	不通	通	不通	不通
192.168.1.2	不通	不通	不通	不通

此时在R1上加一条默认路由到12.1.1.2，如下：

R1(config)#ip route 0.0.0.0 0.0.0.0 12.1.1.2

在添加路由后发现192.168.1.1 能ping 通2.2.2.2，通过这个例子想说明 route-map deny 语句将数据弹出route-map，转为本地路由表转发，故只要本地有路由即能通信

3. route-map permit + ACL deny

在route-map pbr permit 35下匹配acl2005，ACL为deny，配置如下：

access-list 2005 deny ip 192.168.0.0 0.0.255.255 any

route-map pbr permit 32
 match ip address 2003
!
route-map pbr permit 35
 match ip address 2005
!
route-map pbr permit 42
 match ip address 2004
 set ip next-hop 14.1.1.2
!
route-map pbr permit 52
 match ip address 2006
 set ip next-hop 15.1.1.2
!
route-map pbr permit 65535
 set ip default next-hop 12.1.1.2,

ping测试结果与第二部分案例研究一致，通过该例子想表示当ACL为deny时，将跳出当前route-map语句，即route-map pbr permit 35语句不能执行，执行其他route-map语句检测

4. route-map permit + ACL permit

在route-map pbr permit 35下匹配acl2005，ACL为permit，配置如下：

access-list 2005 permit ip 192.168.0.0 0.0.255.255 any

route-map pbr permit 32
 match ip address 2003
 set ip next-hop 13.1.1.2
!
route-map pbr permit 35
 match ip address 2005
 set ip next-hop 13.1.1.2
!
route-map pbr permit 42
 match ip address 2004
 set ip next-hop 14.1.1.2
!
route-map pbr permit 52
 match ip address 2006
 set ip next-hop 15.1.1.2
!
route-map pbr permit 65535
 set ip default next-hop 12.1.1.2,

192.168.1.1 ping 2.2.2.2 不通，被送到13.1.1.2；如果将set ip next-hop 13.1.1.2拿掉（即没有set语句有match语句，）则数据跳出route-map进行本地转发

5. route-map deny + ACL deny

将route-map35 修改为deny，ALC为deny：

access-list 2005 deny   ip 192.168.0.0 0.0.255.255 any
!
route-map pbr permit 32
 match ip address 2003
 set ip next-hop 13.1.1.2
!
route-map pbr deny 35
 match ip address 2005
!
route-map pbr permit 42
 match ip address 2004
 set ip next-hop 14.1.1.2
!
route-map pbr permit 52
 match ip address 2006
 set ip next-hop 15.1.1.2
!
route-map pbr permit 65535
 set ip default next-hop 12.1.1.2

ping测试结果与第二部分案例研究一致，通过该例子想表示当ACL为deny时，将跳出当前route-map语句（故route-map deny语句执行前就被跳出了），执行其他route-map语句检测

4. route-map deny + ACL permit

设置route-map deny 35 ， ACL 为permit：

access-list 2005 permit ip 192.168.0.0 0.0.255.255 any
!
route-map pbr permit 32
 match ip address 2003
 set ip next-hop 13.1.1.2
!
route-map pbr deny 35
 match ip address 2005
!
route-map pbr permit 42
 match ip address 2004
 set ip next-hop 14.1.1.2
!
route-map pbr permit 52
 match ip address 2006
 set ip next-hop 15.1.1.2
!
route-map pbr permit 65535
 set ip default next-hop 12.1.1.2

主机	2.2.2.2	3.3.3.3	4.4.4.4	5.5.5.5
192.168.1.1	不通	通	不通	不通
192.168.1.2	不通	不通	不通	不通

通过该例子想表明 当遇到route-map deny 的语句是，将跳出整个route-map，进行本地路由转发
