SolidWorks尺寸公差标注技巧
本文介绍了如何在SolidWorks中快速标注尺寸公差、配合公差和基准，包括图文和视频教程，帮助提高工程图出图效率。通过选择公差类型、填写公差值、标注形位公差及基准，简化了标注过程。
很多学员在评论区问溪风老师，说SolidWorks工程图的尺寸公差和配合公差如何标注？这也是一个普遍存在的问题，所以溪风老师就给大家录制了一个小视频，不用借助任何插件，来讲解SolidWorks尺寸公差的标注技巧。
SolidWorks公差标注图文版：
1、常见的加工公差有我们的尺寸公差和配合公差以及我们公差基准。

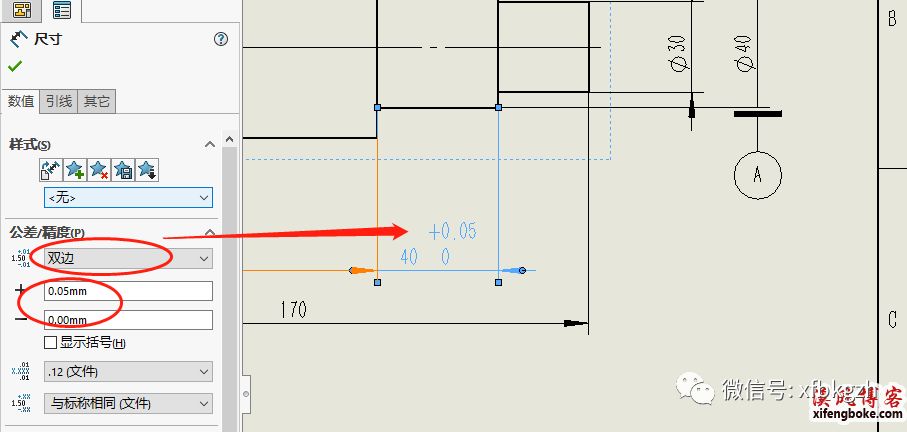

打开SolidWorks工程图，我们标注尺寸或者编辑已经标注的尺寸，如下图所示，我们选择双边公差，也可以选择对对称±公差，大家根据自己的需要来选择：
填写自己的公差值即可。

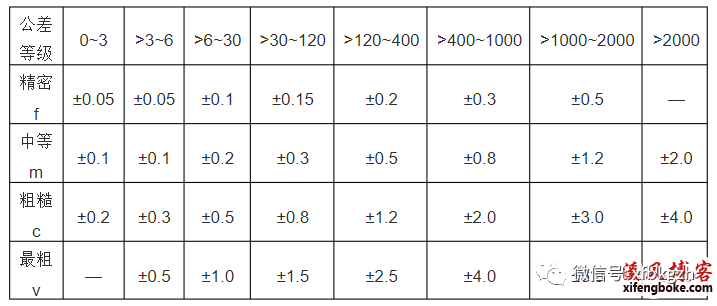

长度尺寸未注公差执行下列标准：
GB/T1804－2000 《未注公差的线性和角度尺寸公差》要求
2、形位公差的标注

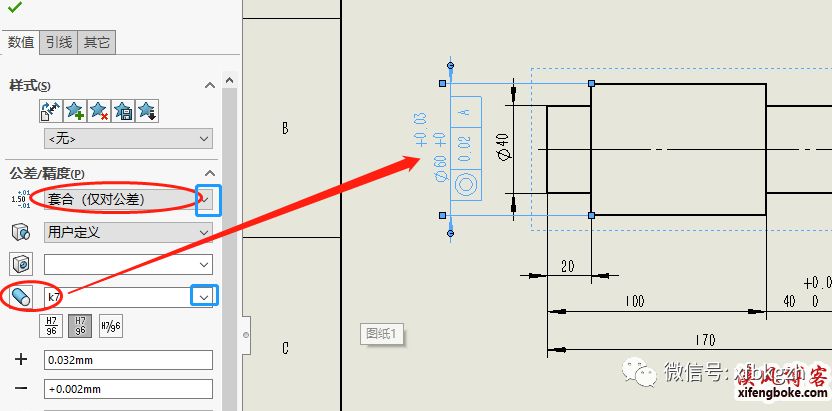

选择“套合公差”根据自己画的是孔还是轴来选择公差等级(自动调出公差等级对应的公差值，不用再去手动查表)。也可以根据步骤1，自己填写上下尺寸公差。

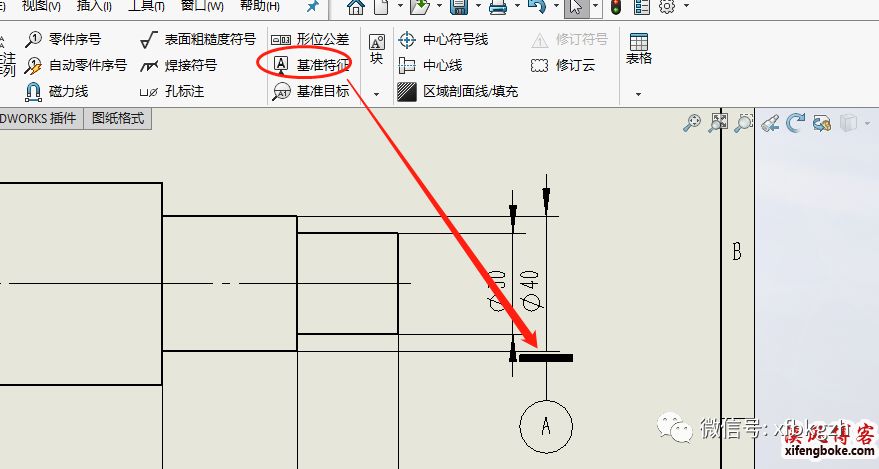

3、基准标注：点击尺寸，在点击{基准特征}，如下图所示：

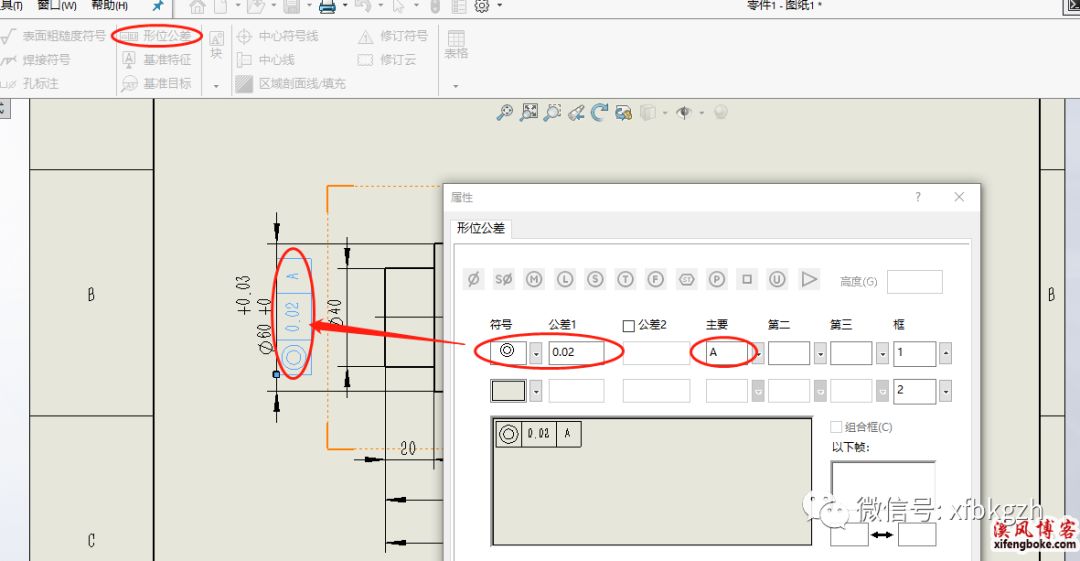

4、形位公差的标注：点击尺寸，在点击{形位公差}，如下图所示：
数值可以查表，可以根据自己的经验填写。

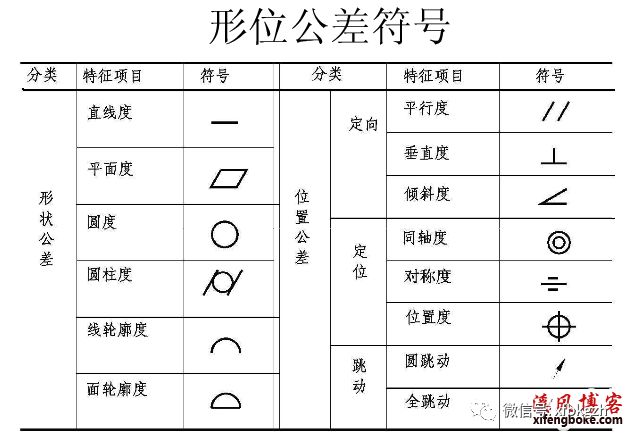

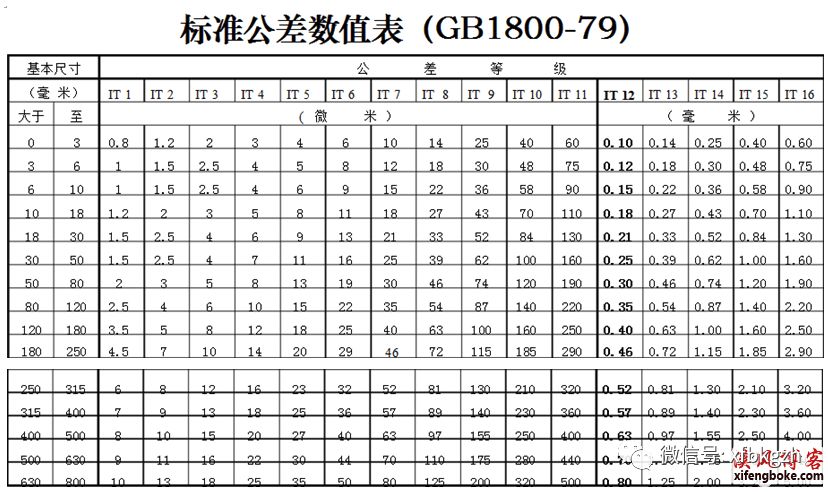

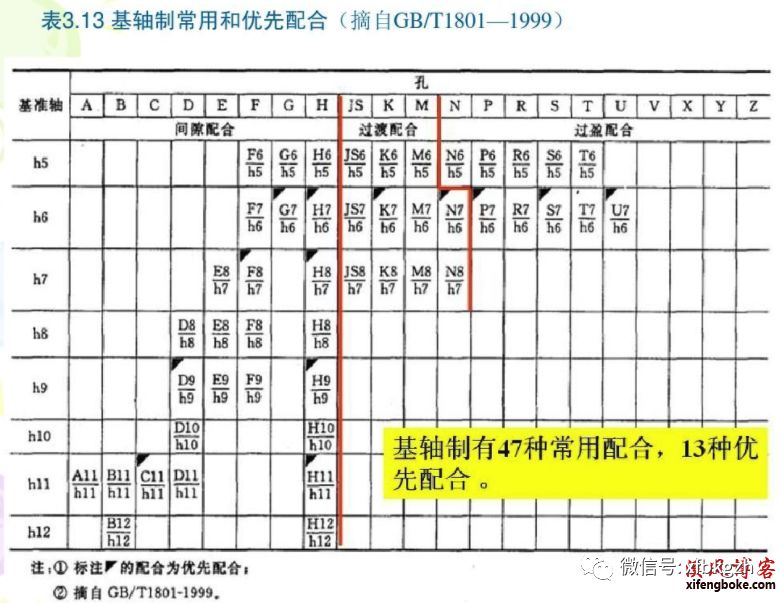

附公差表：
SolidWorks公差标注视频操作-溪风：
