【Altium_Designer】AD21实现PCB板尺寸与层名称标注

PCB绘制完成后,需要给上级或生产制造商发送输出文件,输出文件中包含板尺寸标识和层标识可以方便工作的交接。

1. 板尺寸标识

首先板尺寸标识所在的层要在与板框不同的机械层,这里我选择机械5层。
在这里插入图片描述

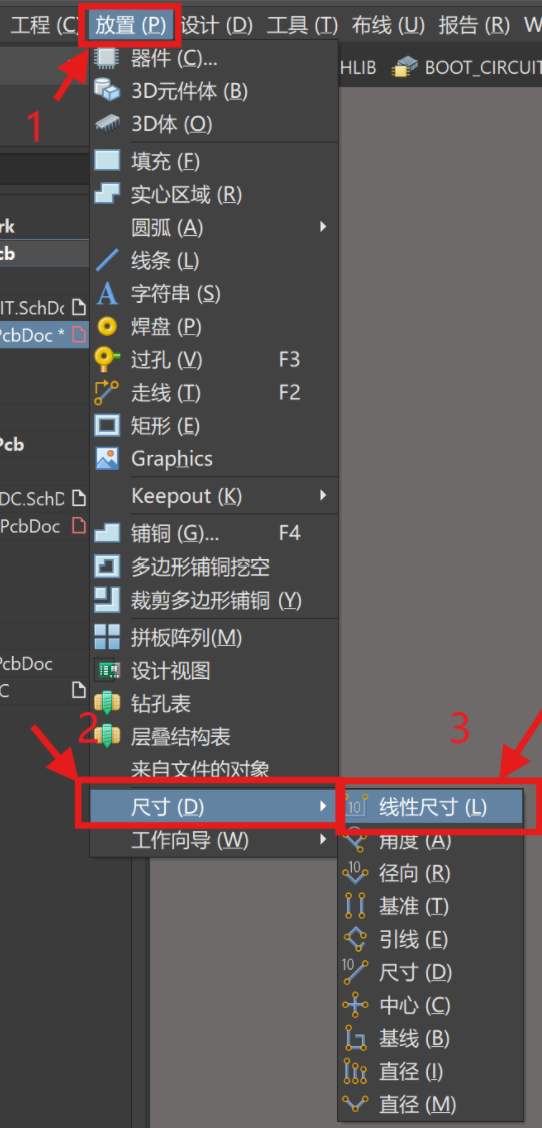

点击放置->尺寸->线性尺寸
在这里插入图片描述

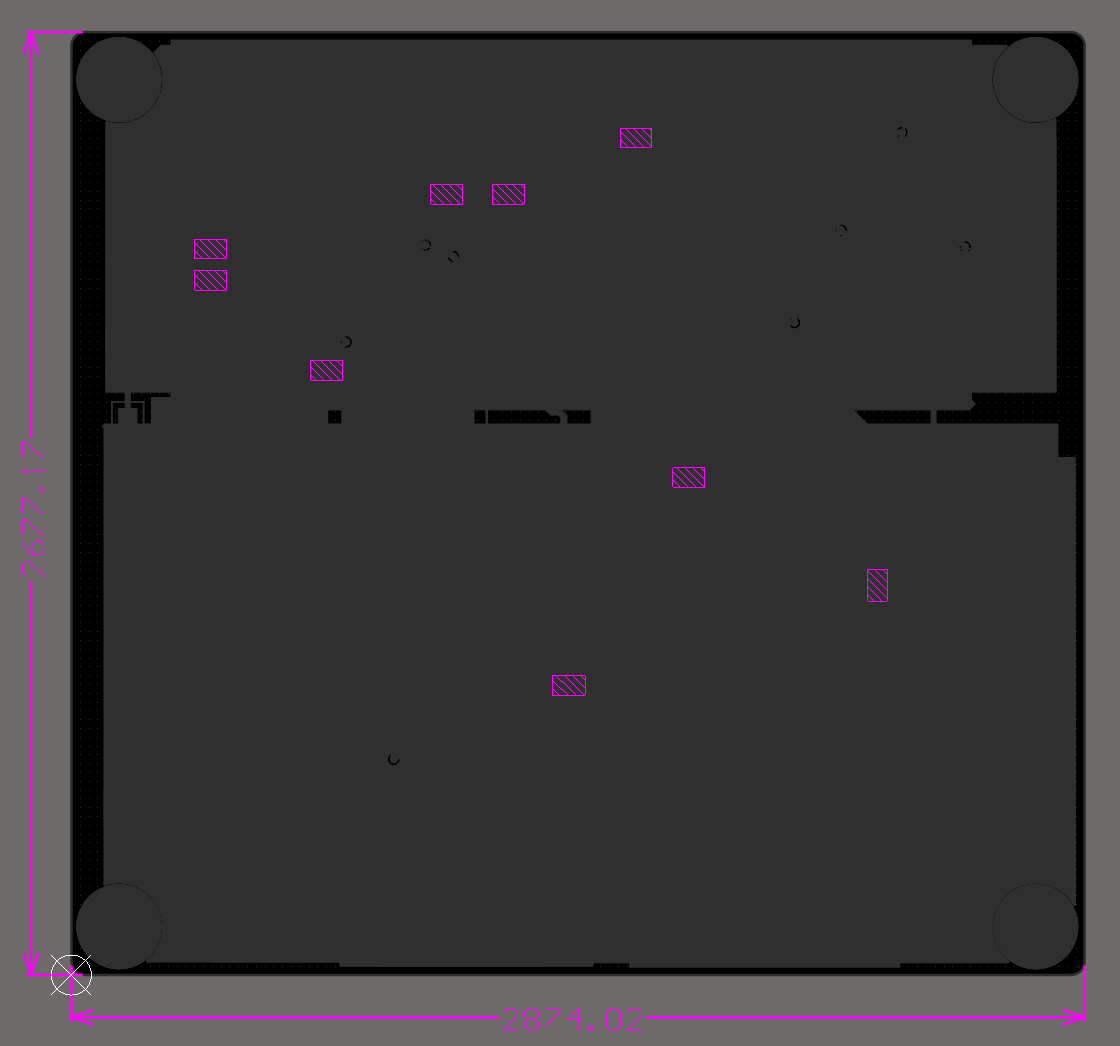

这里板尺寸的线一定到对准到板框线的中心,不然测量结果不准确,但是,有时受到栅格的影响,可能会对准不到线的中心,此时可按住Ctrl键移动鼠标就可以对准。绘制好的板尺寸标识如下。
在这里插入图片描述

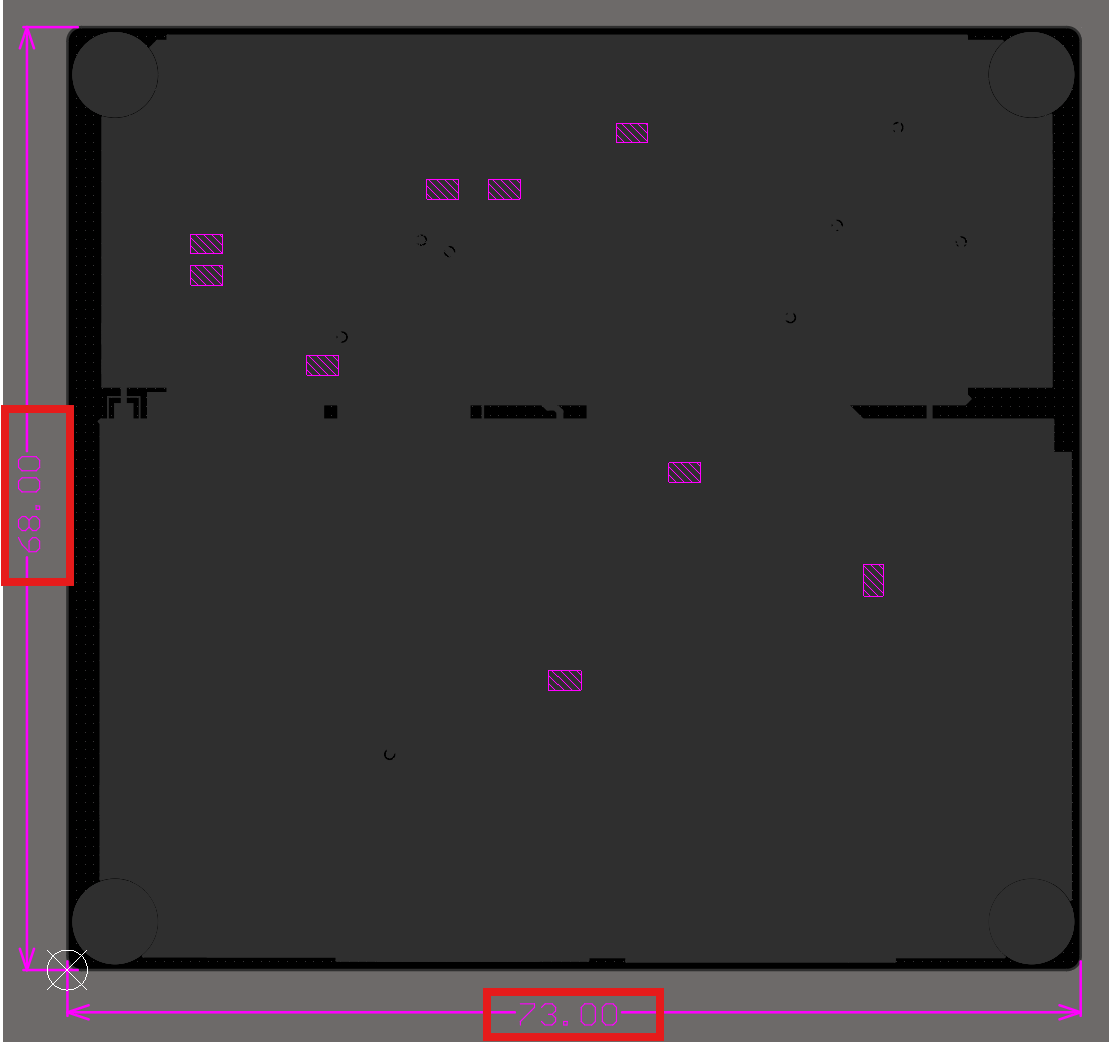

可以看到板尺寸线的单位是mil,双击板尺寸线将单位改为毫米即可。
在这里插入图片描述

2. 层标识

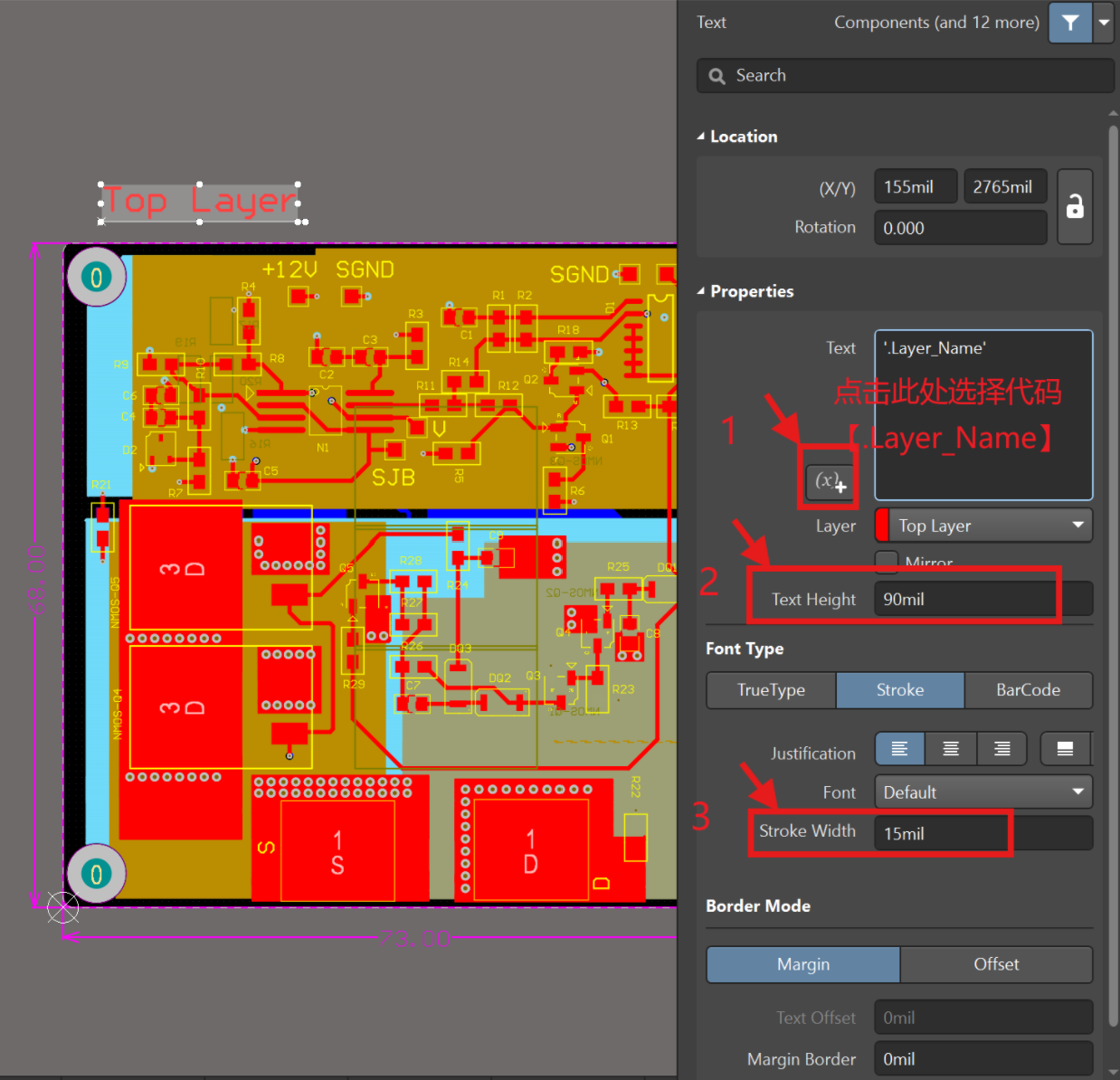

以顶层为例,在顶层的上方放置文本,将文本内容删除,选择代码【.Layer_Name】,就可以自动显示当前层的层名称,再将文本大小设置为90mil-15mil。
在这里插入图片描述

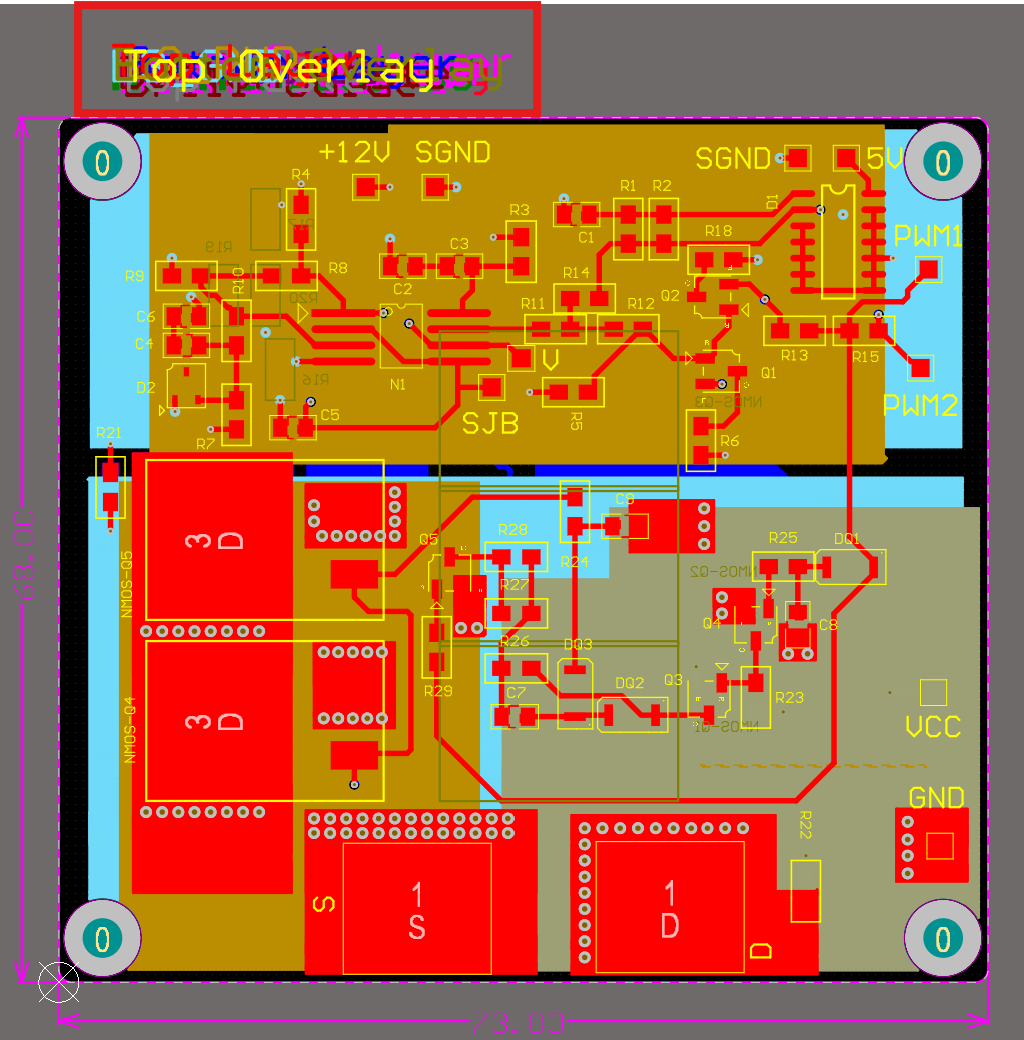

在顶层复制文本对象,切换到除Multi-Layer层的每一个不同的层,利用快捷键E->A,粘贴到当前层。
在这里插入图片描述
框选板上方的文本,向左向下对齐即可。
