触发器_PLC&DCS组态中SR触发器介绍

在前面的文章中，我谈到了在PLC&DCS中RS触发器的说明介绍，我想既然谈了RS触发器，就不应该落下它的孪生兄弟SR触发器。那我们今天就来谈谈SR触发器。

SR触发器

(1)SR触发器介绍：SR触发器在工程应用中喜欢称呼他为置位优先触发器，它是根据复位和置位输入的与非(NAND )关系生成一个离散输出值。具体为：

①如果复位输入为假(0)而置位输入为真(1)，输出为真。输出保持为真，直到复位输入为真而置位输入为假为止。

②当复位输入为真的时候，输出等于置位输入。

③当两个输入为真的时候，输出为真。

④当两个输入为假的时候，输出保持前一个值，可以为真也可以为假。

结构如下图所示：

SR触发器结构图

真值表如下表所示：

SR触发器真值表

(2)SR触发器的使用

SR触发器具有锁存功能，因此在PLC或DCS程序组态中是比较常用的一个程序块，比如：联锁控制逻辑、点击启停控制、阀门开关控制等等。而这些程序在某些PLC软件中没有，编程人员可以借助本文自己编写、封装成一个方便自己使用的FB或者FC功能块，以便工程上应用；而有的PLC软件中会自带，组态工程师只需要调用即可。但无论是软件自带或者是软件不带，程序组态人员都需要理解、掌握及应用该触发器。本文可以供读者参考理解。

注意：读者要留意RS触发器与SR触发器的区别，千万不要混淆。

附RS触发器结构图和真值表

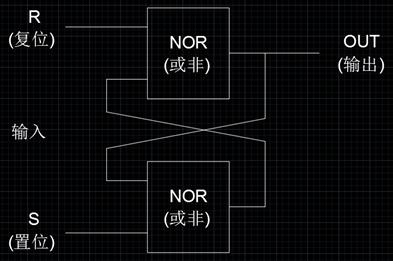

RS触发器结构图

RS触发器真值表
