二次电子(SE)和背散射电子(BSE)是扫描电镜(SEM)中最基本、最常用的两种信号，对于很多扫描电镜使用者而言，二次电子可以用来表征形貌，背散射电子可以进行原子序数表征已经是基本的常识。然而，二次电子、背散射电子与衬度的关系并非如此简单。今天，我们就来深入的了解一下SE、BSE的细分类型，各自的特点，以及它们和衬度之间的关系。

二次电子

       二次电子是入射电子与试样中弱束缚价电子产生非弹性散射而发射的电子，一般能量小于50eV，产生深度在试样表面10nm以内。二次电子的产额在很大程度上取决于试样的表面形貌，因此这也是为什么在很多情况下大家把SE图像等同于形貌像。然而，这种说法并不严谨。

二次电子(SE)和其它衬度的关系

        二次电子的产额其实和成分也有很大的关系，尤其是在低原子序数(Z<20)时，二次电子也能够清晰的反映出成分之间的差异。图1中显示的就是SE产额随原子序数Z的关系。

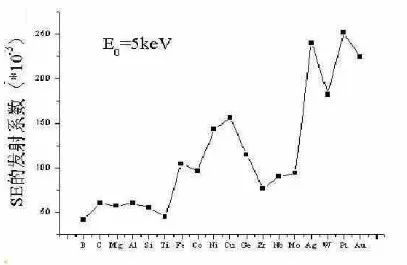

图1 SE产额随原子序数Z的关系

        这类实际例子非常多，如图2中的碳银混合材料，SE像不但可以区分出碳和银的成分差异，而且相对BSE图像来说具有更多的形貌细节。

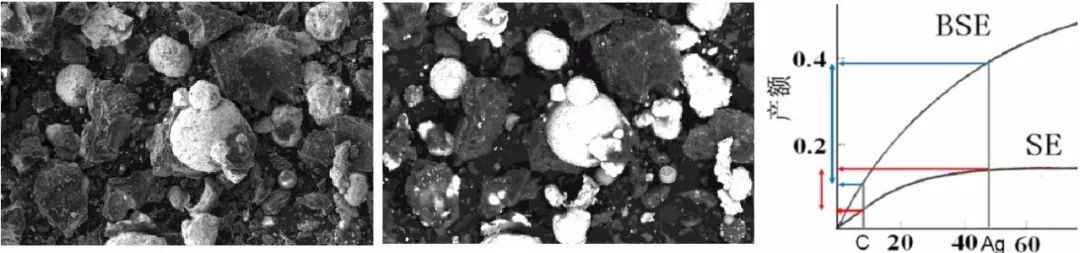

图2  碳银混合材料的SE、BSE图像以及碳、银电子产额

        所以，如果对于低原子序数试样，或者原子序数差异非常大时，若要反映成分衬度，并不一定非要用BSE像，SE像有时也可获得上佳的效果。

        除了成分衬度外，SE还具有较好的电位衬度，在正电位区域SE因为收到吸引而使得产额降低，图像偏暗，反之负电位区域SE像就会偏亮。而BSE因为本身能量高，所以产额受电位影响小，因此BSE像的电位衬度要比SE小的多。
