一、核心装备清单与连接示意图

1.1 必备设备清单（2024年推荐）

设备名称	推荐型号	关键参数	参考价格
校色仪	X-Rite i1Display Pro Plus	光谱精度±0.5ΔE，支持HDR校准	¥3,980
校准软件	Calman Studio 2024	自动生成3D LUT	¥1,580/年
遮光罩	Datacolor SpyderCUBE	360°可旋转抗反光设计	¥450
环境监测仪	Sekonic C-800	0.1-200,000lux量程	¥2,800

1.2 设备连接示意图

[电脑主机]→(USB3.0)→[校色仪]
           ↓
[显卡DP输出]→(DP1.4线)→[专业监视器]

操作台布置：
① 监视器与眼睛保持70cm距离
② 校色仪悬挂于屏幕中心（配重底座固定）
③ 遮光罩完全包裹屏幕边缘
④ 环境光监测仪置于屏幕前30cm处

二、校准前准备（关键步骤！）

2.1 环境设置标准

参数	要求	检测方法
环境光照度	≤50lux（影视级标准）	用Sekonic C-800测量屏幕前30cm
环境色温	5000K±100K	使用D50标准光源照明
电磁干扰	手机等设备距离≥2m	观察校色仪读数稳定性

2.2 显示器预热设置

关闭所有节能模式
持续显示50%灰色画面1小时
恢复出厂设置（重要！）

设置参考值：

亮度：120cd/m²（SDR标准）
对比度：默认值（不调整）
色域模式：Native（不限制色域）

三、Gamma 2.4校准全流程（附参数）

步骤1：软件基础配置

打开Calman 2024 → 新建工程 → 选择「Gamma校准模板」
设备连接检测：
- 校色仪状态：绿灯常亮
- 显示器EDID识别：确认型号（如EIZO CG319X）

设置校准目标：

Gamma曲线：BT.1886 2.4
白点：D65（x=0.3127, y=0.3290）
亮度：120cd/m² ±5%

步骤2：白平衡校准

自动生成21阶灰阶测试图（0%~100%）
校色仪自动测量并生成校正矩阵

关键参数阈值：

RGB平衡偏差：ΔE≤1.5
色温误差：6500K±50K
亮度均匀性：中心与四角差异≤5%

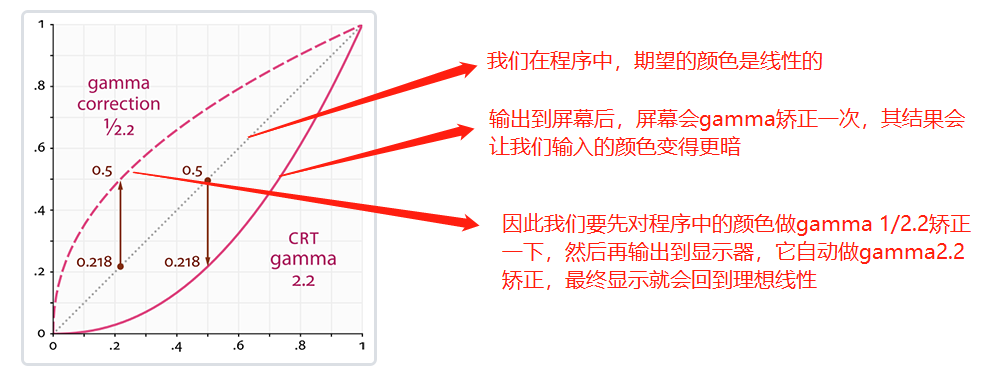

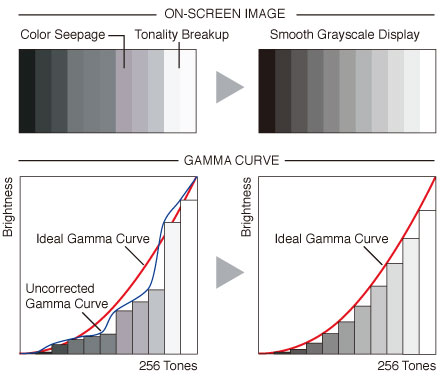

步骤3：Gamma曲线拟合

软件自动生成Gamma测试图（10%~90%阶跃）

测量实际Gamma值并生成补偿LUT

目标曲线：2.4
允许偏差：±0.05
测量点数：256级（8bit精度提升至10bit）

保存校准文件：

文件名格式：[显示器型号]_[日期]_Gamma24.cal
存储位置：建议本地+云备份

四、校准验证与报告解读

4.1 验证测试项目

测试项	合格标准	测量工具
Gamma偏差	2.35-2.45	Calman Gamma Chart
黑位准确性	0.02cd/m² ±0.005	5%灰阶测试

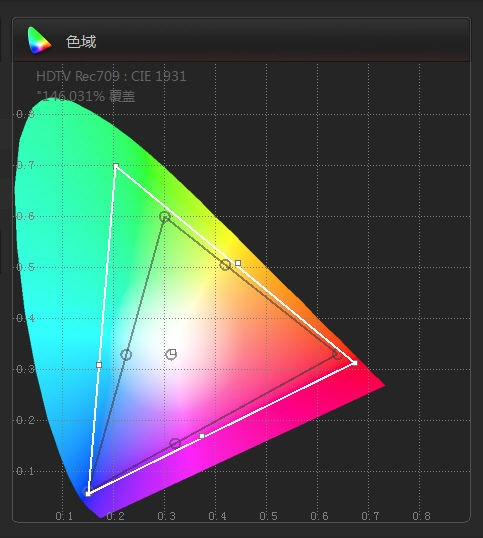

色域覆盖率	98% Rec.709	CIE 1931色度图

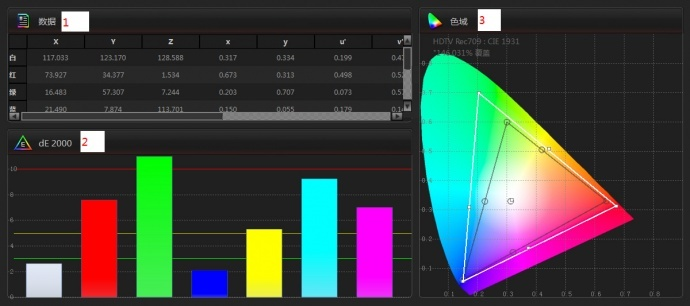

4.2 校准报告关键数据解读

① Gamma曲线图：理想状态应呈平滑曲线，无锯齿抖动
② Delta E分布：全灰阶ΔE≤2，重点色（肤色等）ΔE≤1
③ 白平衡数据：RGB三通道差值≤1%

五、不同场景参数速查表

应用场景	Gamma值	亮度(cd/m²)	色温	备注
电影调色	2.4	100-120	D65	需配合DCI-P3色域
电视节目制作	2.2	150	D65	遵循EBU R137标准
平面设计	2.2	160	D65	需关闭操作系统色彩管理
印刷校样	1.8	80	D50	环境光必须匹配5000K

六、常见问题与解决方法

6.1 校准后画面异常

现象	诊断方法	解决方案
整体偏绿	检查校色仪滤光片是否脏污	用专用清洁布擦拭传感器
暗部细节丢失	验证黑位设置（OLED需关闭ABL）	重新校准0-5%灰阶区间
高光过曝	检查HDR模式是否误开启	强制设置为SDR模式重新校准

6.2 设备连接问题

问题：校色仪无法被识别
排查步骤：
1. 检查USB接口是否3.0规格（蓝色接口）
2. 重新安装i1Display Pro驱动v2.1.8+
3. 尝试更换USB线（推荐长度≤1.5m）

问题：软件报"信号超出范围"
解决方案：
1. 在显卡控制面板设置原生分辨率
2. 禁用所有图像增强功能（如锐化、超分辨率）

七、维护与进阶建议

7.1 校准周期建议

显示器类型	校准间隔	特殊维护
OLED	每月1次	每月执行像素刷新
LCD（IPS面板）	每季1次	避免长时间显示静态图像
激光背光	半年1次	定期清洁光学组件

7.2 专业级校准技巧

双Gamma校准：
- 创建两个LUT文件（日常监看Gamma2.2/输出Gamma2.4）
- 使用Blackmagic DeckLink卡硬件切换
多屏同步校准：
- 使用X-Rite i1Profiler多设备模式
- 同步所有显示器的校准时间窗口（误差≤2分钟）

结语：从入门到精通的三个关键

环境控制：比设备更重要的是校准环境（50lux/5000K）
数据验证：不要相信"肉眼感觉"，必须生成校准报告
定期维护：显示器的色彩特性会随使用时间漂移

通过本文指南，即使是新手也能在45分钟内完成专业级Gamma校准。记住校准的本质是建立可重复的视觉基准，而正确的Gamma曲线是影视制作的"视觉标尺"，它决定了暗部细节保留、高光过渡等重要视觉特性。建议每次校准后保存「校准报告.pdf」（包含色度图、Gamma曲线图等）。在影视工业领域，符合EBU Tech 3320标准的校准结果，可使不同工作室之间的素材交换色差控制在ΔE<1.5以内。
