——旧平台兼容新处理器的工程化解决方案

前言：微代码修改的技术价值

在计算机硬件升级过程中，常遇到主板无法识别新型号CPU的问题。其核心原因在于：

微代码缺失：旧版BIOS未包含新处理器的微指令集
ACPI表不兼容：电源管理与指令集特性未适配
硬件ID限制：主板厂商设置的硬件白名单机制

本教程将系统阐述通过修改BIOS微代码实现旧主板兼容新CPU的全流程技术方案，涵盖从基础理论到实战操作的完整知识体系。

第一章核心原理与技术准备

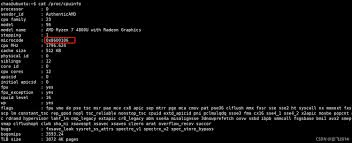

1.1 微代码的兼容性作用

指令集支持：微代码包含处理器指令译码规则（如AVX-512扩展）
电源管理：定义C-State/P-State转换参数
漏洞修复：包含Spectre/Meltdown等安全补丁
硬件识别：CPUID与平台ID验证逻辑

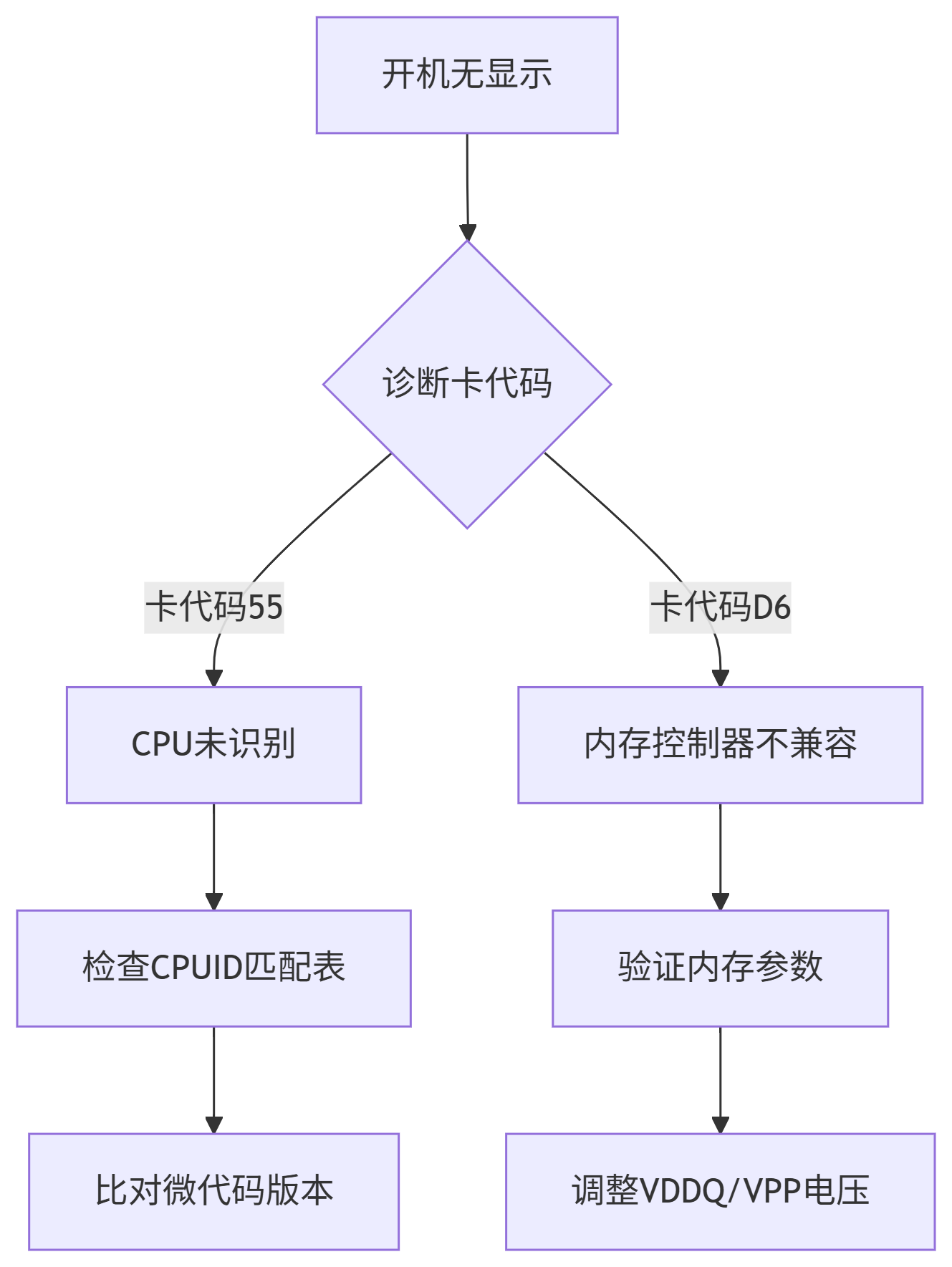

1.2 兼容性故障分析流程

1.3 必要工具清单

工具类型	推荐工具	核心功能
BIOS编辑工具	UEFITool/MMTool	解析BIOS固件结构
微代码处理工具	MC Extractor/BIOSUtilities	提取与注入微代码模块
二进制编辑器	HxD/010 Editor	十六进制编辑与校验和修正

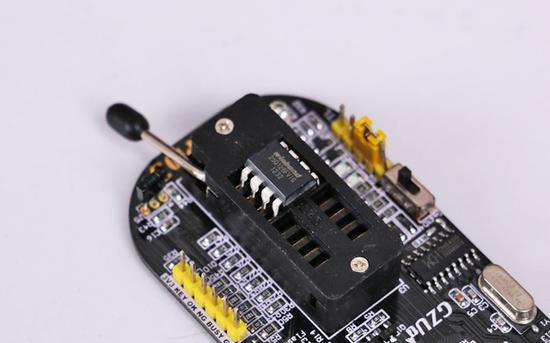

硬件编程器	CH341A/RT809H	BIOS芯片读写
调试工具	PCIe Post卡/蜂鸣器模块	硬件级故障诊断

第二章微代码模块操作技术

2.1 微代码模块结构解析

典型Intel微代码模块格式：

Offset      Content
0x0000      Header Version (0x00000001)
0x0004      Update Revision
0x0008      Processor Signature (CPUID)
0x000C      Checksum (SHA-256 truncated)
0x0010      Loader Revision
0x0014      Platform IDs
0x0018      Data Size
0x001C      Total Size
0x0020      Reserved (12 bytes)
0x002C      Encrypted Payload

AMD微代码特殊字段：

Patch ID：唯一标识补丁版本
NB/SB Dev ID：北桥/南桥设备标识
CPU Rev ID：步进版本验证

2.2 微代码提取与注入

操作流程：

提取目标CPU微代码：powershell

# 从新平台BIOS提取微代码
.\MC_Extractor.exe NewBios.rom -o NewUcode.bin

解包旧主板BIOS：

uefitool OldBios.rom --extract ucode

模块替换操作：python

# 自动化替换脚本示例
with open('OldBios.rom', 'r+b') as f:
    ucode_offset = find_ucode_entry(f, target_cpuid)
    f.seek(ucode_offset)
    f.write(new_ucode_data)
    update_checksum(f)  # 重新计算校验和

关键验证点：

检查微代码Header中的Processor Signature是否匹配目标CPU
确认Total Size不超过原模块容量
验证Loader Revision兼容性（≥原版本）

第三章硬件兼容性深度适配

3.1 ACPI表修改

需调整的关键表项：

DSDT：修正CPU核心数声明（如从8核改为16核）
SSDT：更新P-State频率电压表
MCFG：调整PCIe资源配置

示例修改（使用IASL编译器）：

// 原8核定义
Processor (\_PR.CPU0, 0x00, 0x00000000, 0x00) {}
...
Processor (\_PR.CPU7, 0x07, 0x00000000, 0x00) {}

// 修改为16核
Processor (\_PR.CPU0, 0x00, 0x00000000, 0x00) {}
...
Processor (\_PR.CPU15, 0x0F, 0x00000000, 0x00) {}

3.2 电压时序调整

VRM配置参数：

参数	计算公式	示例值（i9-13900K）
VCore	VID * 1.05 + Offset	1.25V ± 0.05V
VCCSA	0.95 * VCore	1.18V
VDDQ	DRAM Voltage * 0.9	1.35V
LLC Level	根据VRM相位数设定	Level 4

硬件修改方案：

增加并联电容（如从330μF升级到560μF）
更换DrMOS芯片（如IR3555M → IR3553M）
调整PWM频率（默认300KHz → 250KHz）

第四章实战案例：Z170主板支持13代酷睿

4.1 硬件改造清单

改造项目	具体操作	技术指标
VRM散热	加装铜质均热板	热阻降低40%
供电电路	并联16V 470μF钽电容	涟波降低30mV
BIOS芯片	更换为16MB Winbond W25Q128	支持更大固件

4.2 微代码移植步骤

提取Z690主板微代码：

./BIOSUtilities -b Z690.rom -e ucode_13th.bin

注入Z170 BIOS：

# 使用Python脚本定位替换
ucode_pos = bios_data.find(b'\x1A\x00\x00\x00\x0B\x06\x04\x00')  # 查找i9-13900K签名
bios_data[ucode_pos:ucode_pos+new_ucode_size] = new_ucode

修改SMBIOS信息：

Original: Product Name: Z170 Pro4
Modified: Product Name: Z790 Phantom

4.3 稳定性验证方案

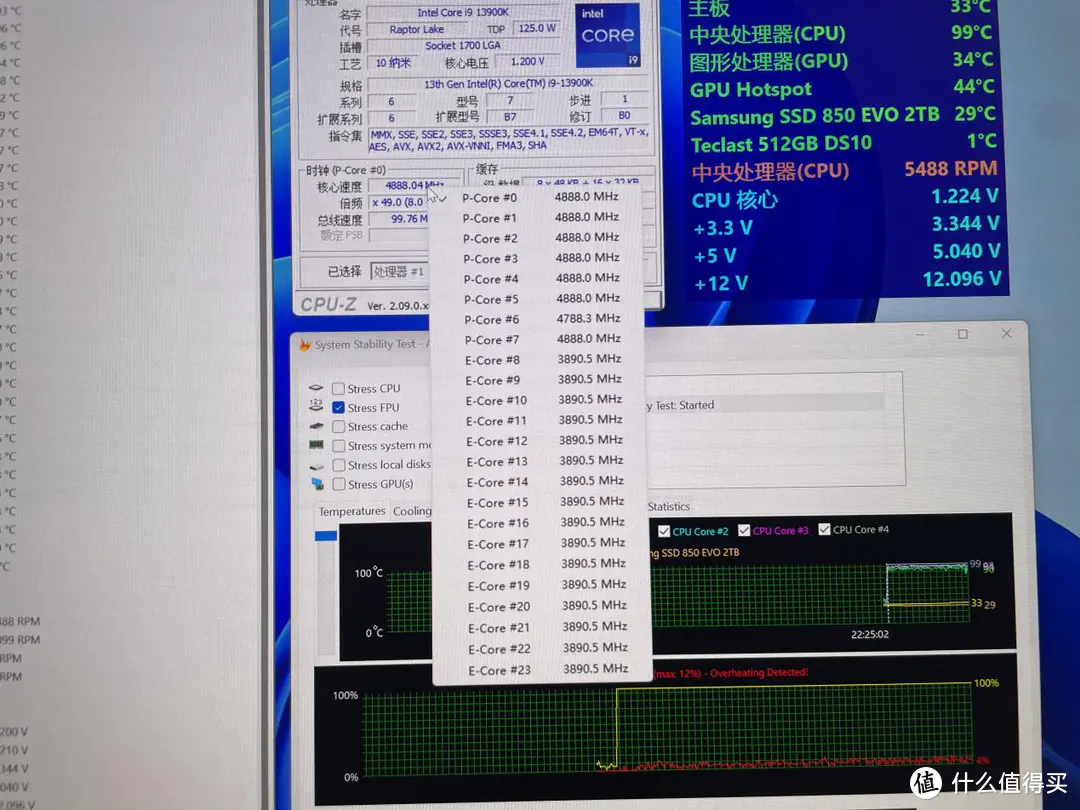

测试项目：

测试类型	工具	合格标准
温度压力	Prime95 Small FFTs	85°C以下无降频
内存稳定性	MemTest86	4 Pass无错误
PCIe链路验证	PCIe Exerciser	所有通道L0状态
唤醒测试	S3/S4/S5循环	100次无失败

第五章风险控制与故障恢复

5.1 常见故障处理

故障现象	诊断方法	解决方案
开机无显示	测量BIOS芯片CS信号	重新烧录备份固件
频繁蓝屏	检查微代码校验和	修正SHA-256摘要
USB端口失效	验证FSP-S UPD配置	恢复默认XHCI设置

5.2 安全编程实践

双BIOS方案：主板上并联两颗BIOS芯片（通过跳线切换）
备份机制：使用Flashback功能保存原始固件
电压监控：外接万用表实时监测VCCIO/SA电压

结语：技术伦理与法律边界

本教程所述技术仅限用于硬件研究与兼容性提升，严禁用于以下行为：

绕过DRM数字版权保护
伪造产品认证信息
商业级逆向工程

微代码修改是硬件工程领域的深水区，操作者需具备扎实的电子工程基础与严谨的工程伦理观。建议在修改前详细阅读《Intel 64 and IA-32 Architectures Software Developer’s Manual Vol.3》第9章与主板厂商的硬件设计指南（HDK），并在实验环境中充分验证后再实施硬件改造。
