KL15和KL30节点网络管理概念

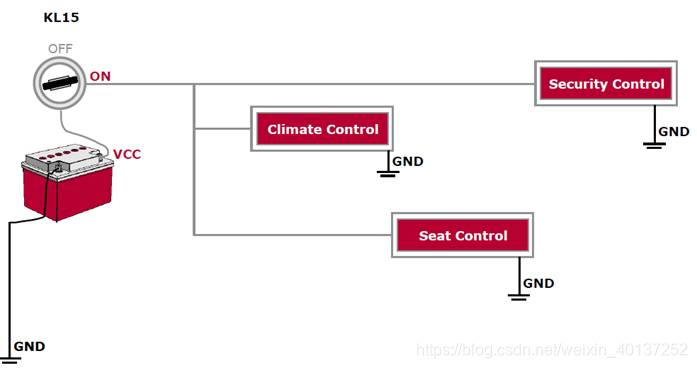

一、KL15节点方式

       这是最直接和简单的方法，将所有CAN总线上的ECU电源都接在KL15上面。(KL15是当点火开关在ON上才接通蓄电池电源）

缺点，无法适应所有的ECU：

1.可以断电关闭，比如座椅控制。

2.有些ECU在汽车到OFF档时需要一些额外的时间关闭，比如车灯控制模块，可能有礼宾功能，在熄火之后需要点亮一段时间。

3.有些ECU需要一直在低功耗情况下运行，比如安全防盗模块。



二、KL30节点方式

1.所有的节点都连结在KL30上，直接由VCC供电。

2.KL15作为网络消息通知各个节点。

3.各个节点具备OSEK或AUTOSAR定义的网络管理功能。

4.当KL15 OFF后，各节点结合其它条件按步骤进入睡眠模式，然后选择是否进入低功耗模式（给外部SBC发送指令使CPU断电）。



说明：

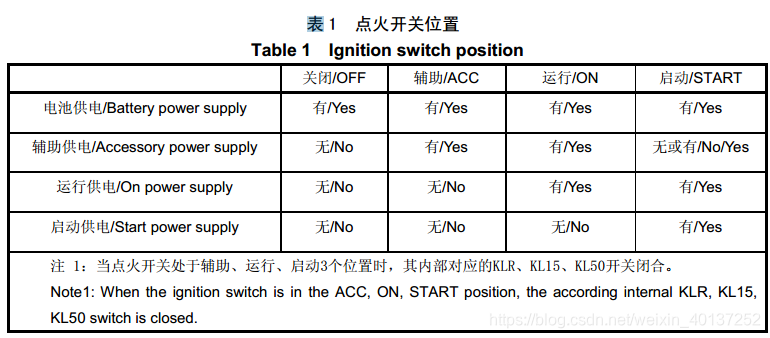

通常点火开关有四个位置。转动钥匙启动引擎的过程称为发动。启动引擎时点火开关的位置顺序为关闭-辅助-运行-启动-运行，如表1所示。
