一、非常实用的一键开关机电路

按键电路在我们的电路设计中非常常见，其中有一种比较特殊，就是一键开关机电路，顾名思义，就是只用一个按键实现开机关机以及其他功能，其实大家都接触过，我们手机中的开机键就是一个很好的例子，一键开关机有纯硬件机制，也有软件配合机制，今天我们只探索软件配合机制。

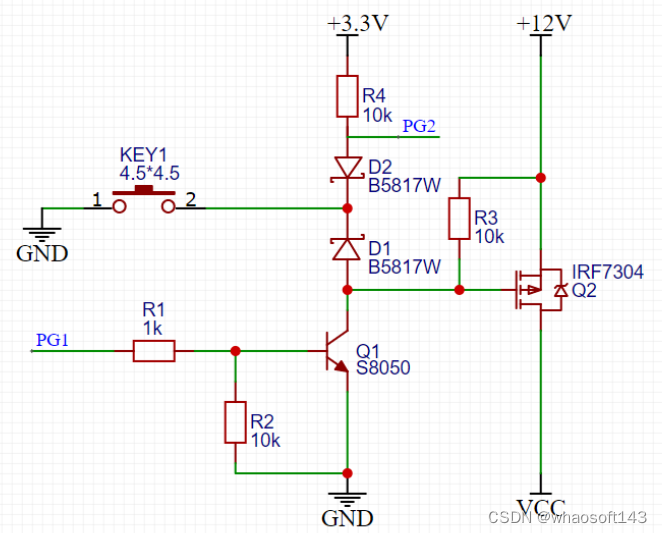

原理其实很简单，就是通过控制PMOS Q2的通断来实现的，当按键KEY1按下的时候，PMOS Q2导通，之后控制Q1导通，就可以实现PMOS一直导通，实现开机，开机之后，可以检测PG2的电平来判断按键的短按，双击，长按等操作

 开机过程

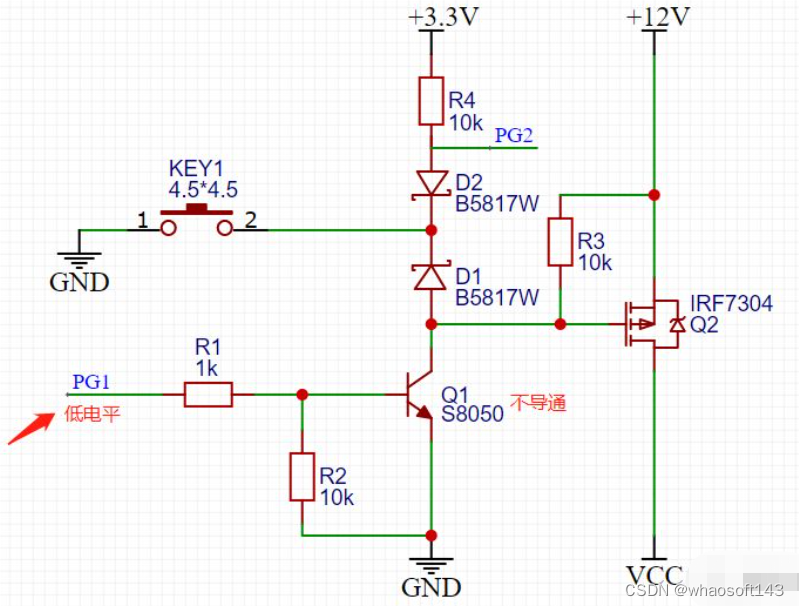

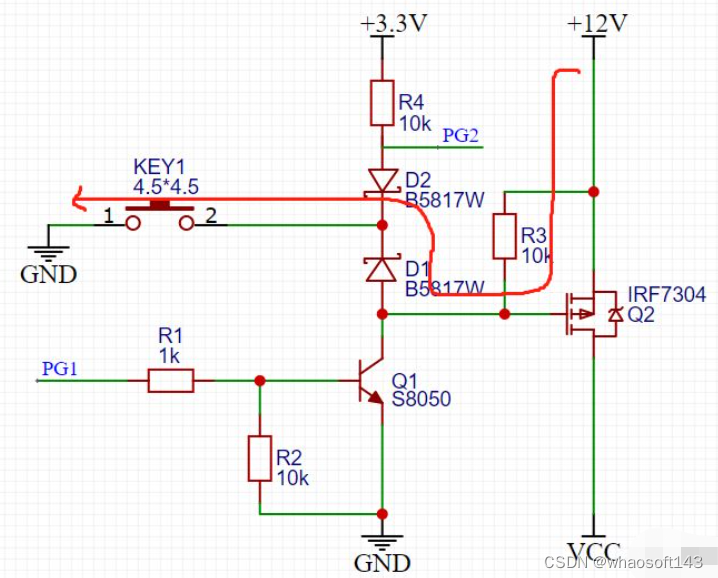

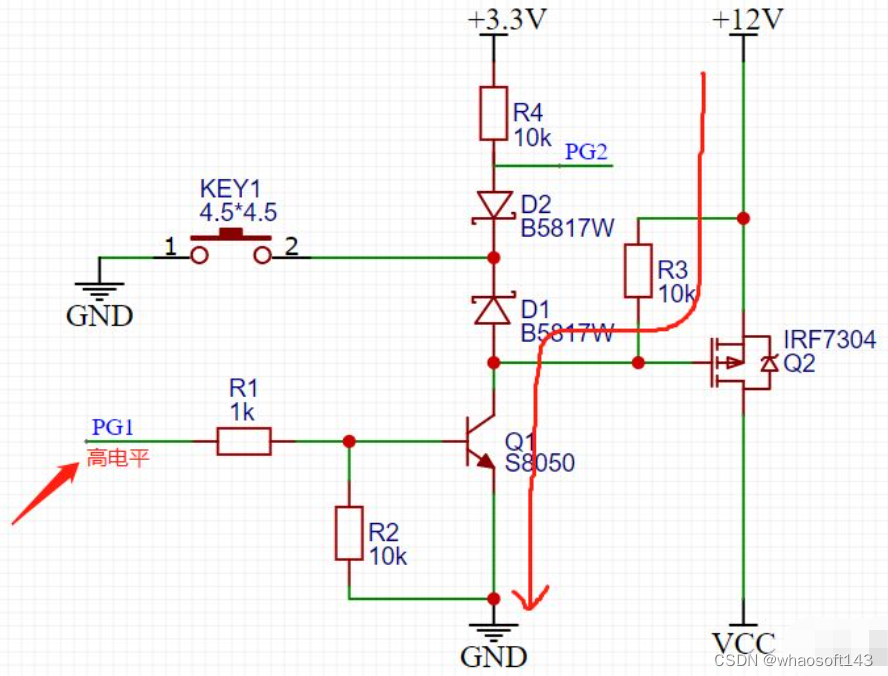

按键没按下之前，PMOS GS两端电压一样，不导通，当按键按下之后，看上图红色回路，G极通过二极管D1接地，PMOS导通，12V电压通过PMOS到VCC，给后级供电，这时候有老铁就要问了，难道我要一直按着嘛，按键松开的话MOS不就关断了？

别急，重点来了，大家有没有注意到一个细节，我们长按手机的时候，什么时候会松开按键，当屏幕点亮的时候才会松开吧，其实从按下到屏幕点亮，系统已经运行起来一部分了，系统刚运行起来的时候，会立刻将PG1拉高，三极管Q1导通。

此时，如上图所示，MOS管的G极被拉低，即使松开按键了，PMOS依然导通，由此实现长按开机功能。

那么又有老铁问了，系统开机后，我还想用这个按键实现一些别的功能，比如短按，双击什么的，该怎么办？

 按键过程

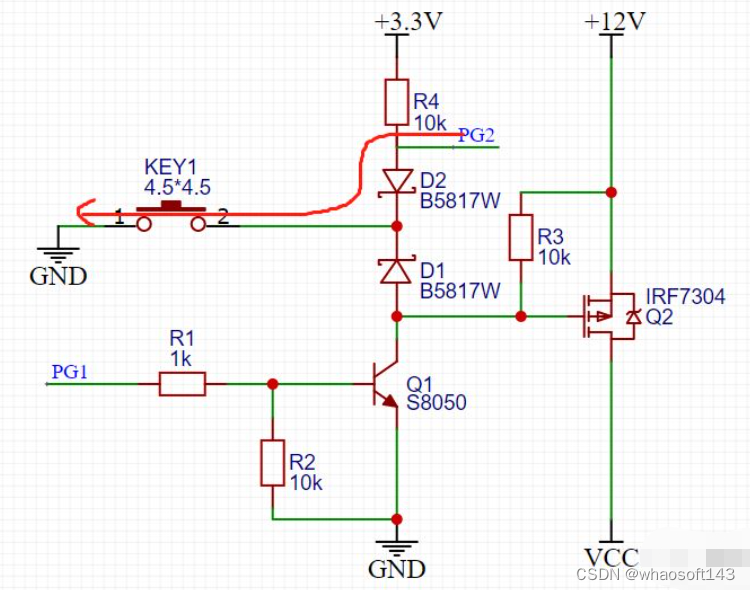

好说，这里肯定帮老铁们考虑好了，看上图红色部分，按键按下之后，PG2通过D2到地，松开之后，被上拉到高电平，由此就可以检测KEY1按键的短按，长按，双击等功能。

 关机过程

这里的关机其实是“软关机”，当检测到到KEY1长按时，系统先进行必要的关机处理，之后将PG1拉低，Q1关断，松开按键后，实现关机。

二、19个常用的5V转3.3V技巧

01 使用LDO稳压器

    标准三端线性稳压器的压差通常是 2.0-3.0V。要把 5V 可靠地转换为 3.3V，就不能使用它们。压差为几百个毫伏的低压降 （Low Dropout， LDO）稳压器，是此类应用的理想选择。图 1-1 是基本LDO 系统的框图，标注了相应的电流。

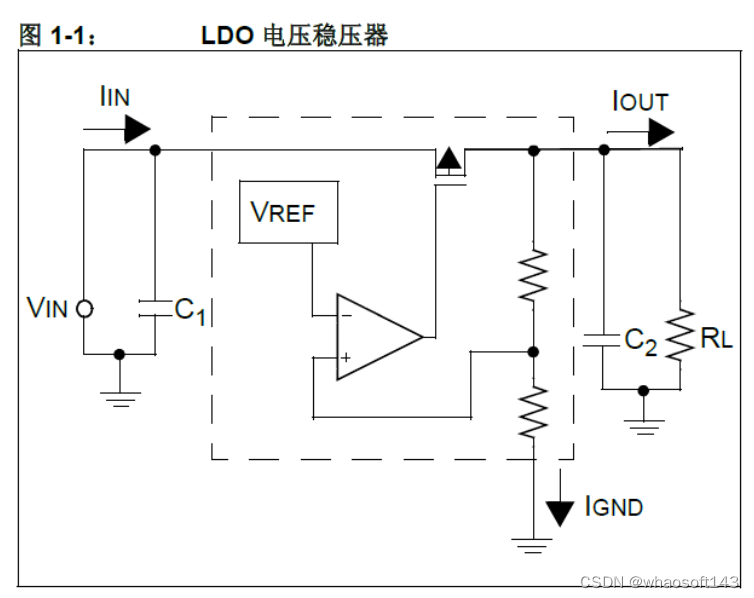

    从图中可以看出， LDO 由四个主要部分组成：

• 导通晶体管
• 带隙参考源
• 运算放大器
• 反馈电阻分压器

    在选择 LDO 时，重要的是要知道如何区分各种LDO。器件的静态电流、封装大小和型号是重要的器件参数。根据具体应用来确定各种参数，将会得到最优的设计。

LDO的静态电流IQ是器件空载工作时器件的接地电流 IGND。IGND 是 LDO 用来进行稳压的电流。当IOUT>>IQ 时， LDO 的效率可用输出电压除以输入电压来近似地得到。然而，轻载时，必须将 IQ 计入效率计算中。具有较低 IQ 的 LDO 其轻载效率较高。轻载效率的提高对于 LDO 性能有负面影响。静态电流较高的 LDO 对于线路和负载的突然变化有更快的响应。

02 采用齐纳二极管的低成本方案

    这里详细说明了一个采用齐纳二极管的低成本稳压器方案。

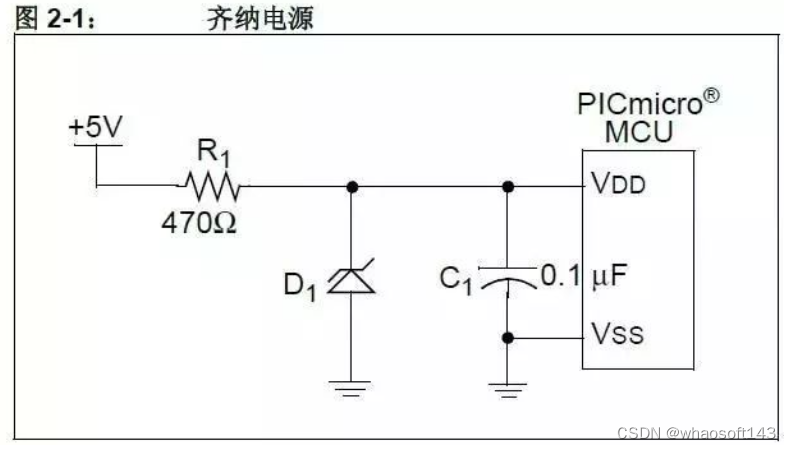

   可以用齐纳二极管和电阻做成简单的低成本 3.3V稳压器，如图 2-1 所示。在很多应用中，该电路可以替代 LDO 稳压器并具成本效益。但是，这种稳压器对负载敏感的程度要高于 LDO 稳压器。另外，它的能效较低，因为 R1 和 D1 始终有功耗。R1 限制流入D1 和 PICmicro MCU的电流，从而使VDD 保持在允许范围内。由于流经齐纳二极管的电流变化时，二极管的反向电压也将发生改变，所以需要仔细考虑 R1 的值。

    R1 的选择依据是：在最大负载时——通常是在PICmicro MCU 运行且驱动其输出为高电平时——R1上的电压降要足够低从而使PICmicro MCU有足以维持工作所需的电压。同时，在最小负载时——通常是 PICmicro MCU 复位时——VDD 不超过齐纳二极管的额定功率，也不超过 PICmicro MCU的最大 VDD。

03 采用3个整流二极管的更低成本方案

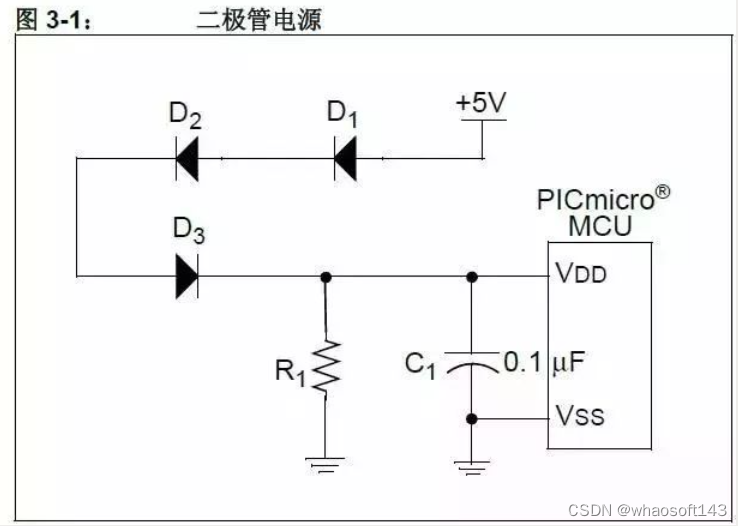

    图 3-1 详细说明了一个采用 3 个整流二极管的更低成本稳压器方案。

我们也可以把几个常规开关二极管串联起来，用其正向压降来降低进入的 PICmicro MCU 的电压。这甚至比齐纳二极管稳压器的成本还要低。这种设计的电流消耗通常要比使用齐纳二极管的电路低。

    所需二极管的数量根据所选用二极管的正向电压而变化。二极管 D1-D3 的电压降是流经这些二极管的电流的函数。连接 R1 是为了避免在负载最小时——通常是 PICmicro MCU 处于复位或休眠状态时——PICmicro MCU VDD 引脚上的电压超过PICmicro MCU 的最大 VDD 值。根据其他连接至VDD 的电路，可以提高R1 的阻值，甚至也可能完全不需要 R1。二极管 D1-D3 的选择依据是：在最大负载时——通常是 PICmicro MCU 运行且驱动其输出为高电平时——D1-D3 上的电压降要足够低从而能够满足 PICmicro MCU 的最低 VDD 要求。

04 使用开关稳压器

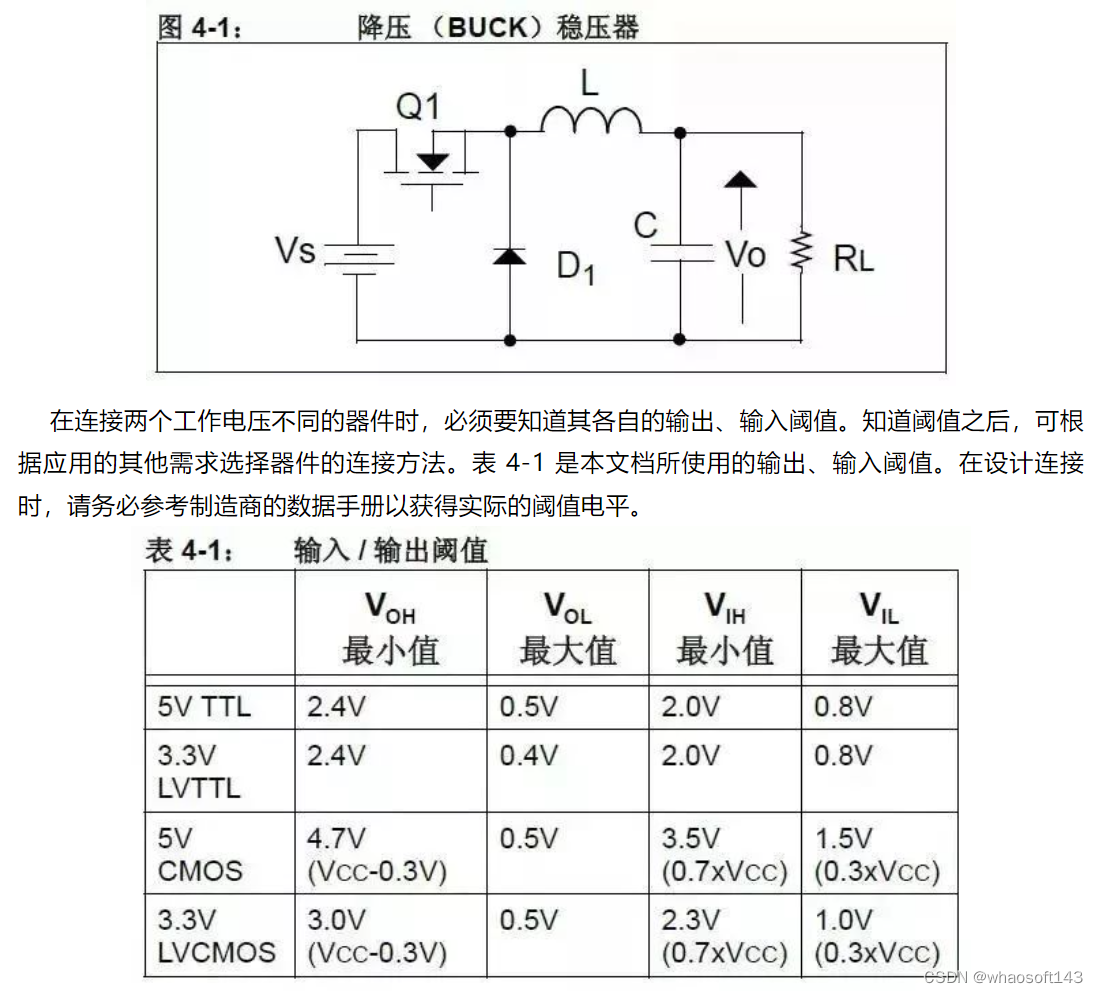

    如图 4-1 所示，降压开关稳压器是一种基于电感的转换器，用来把输入电压源降低至幅值较低的输出电压。输出稳压是通过控制 MOSFET Q1 的导通（ON）时间来实现的。由于 MOSFET 要么处于低阻状态，要么处于高阻状态（分别为 ON 和OFF），因此高输入源电压能够高效率地转换成较低的输出电压。

    当 Q1 在这两种状态期间时，通过平衡电感的电压- 时间，可以建立输入和输出电压之间的关系。

05 3.3V→5V直接连接

    将 3.3V 输出连接到 5V 输入最简单的方法是直接连接，但直接连接需要满足以下 2 点要求：

• 3.3V输出的 VOH 大于 5V 输入的 VIH
• 3.3V输出的 VOL 小于 5V 输入的 VIL

    能够使用这种方法的例子之一是将 3.3V LVCMOS输出连接到 5V TTL 输入。从表 4-1 中所给出的值可以清楚地看到上述要求均满足。

• 3.3V LVCMOS 的 VOH （3.0V）大于5V TTL 的VIH （2.0V）
• 3.3V LVCMOS 的 VOL （0.5V）小于 5V TTL 的VIL （0.8V）

    如果这两个要求得不到满足，连接两个部分时就需要额外的电路。可能的解决方案请参阅技巧 6、7、 8 和 13。

06 使用MOSFET转换器

    如果 5V 输入的 VIH 比 3.3V CMOS 器件的 VOH 要高，则驱动任何这样的 5V 输入就需要额外的电路。图 6-1 所示为低成本的双元件解决方案。

    在选择 R1 的阻值时，需要考虑两个参数，即：输入的开关速度和 R1 上的电流消耗。当把输入从 0切换到 1 时，需要计入因 R1 形成的 RC 时间常数而导致的输入上升时间、 5V 输入的输入容抗以及电路板上任何的杂散电容。输入开关速度可通过下式计算：

    由于输入容抗和电路板上的杂散电容是固定的，提高输入开关速度的惟一途径是降低 R1 的阻值。而降低 R1 阻值以获取更短的开关时间，却是以增大5V 输入为低电平时的电流消耗为代价的。通常，切换到 0 要比切换到 1 的速度快得多，因为 N 沟道 MOSFET 的导通电阻要远小于 R1。另外，在选择 N 沟道 FET 时，所选 FET 的VGS 应低于3.3V 输出的 VOH。

07 使用二极管补偿

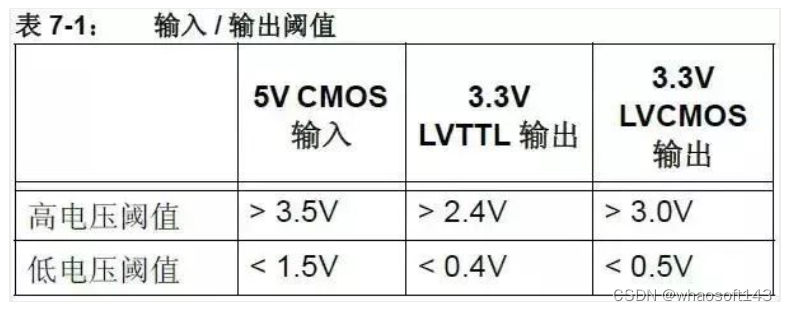

    表 7-1 列出了 5V CMOS 的输入电压阈值、 3.3VLVTTL 和 LVCMOS 的输出驱动电压。

    从上表看出， 5V CMOS 输入的高、低输入电压阈值均比 3.3V 输出的阈值高约一伏。因此，即使来自 3.3V 系统的输出能够被补偿，留给噪声或元件容差的余地也很小或者没有。我们需要的是能够补偿输出并加大高低输出电压差的电路。

输出电压规范确定后，就已经假定：高输出驱动的是输出和地之间的负载，而低输出驱动的是 3.3V和输出之间的负载。如果高电压阈值的负载实际上是在输出和 3.3V 之间的话，那么输出电压实际上要高得多，因为拉高输出的机制是负载电阻，而不是输出三极管。

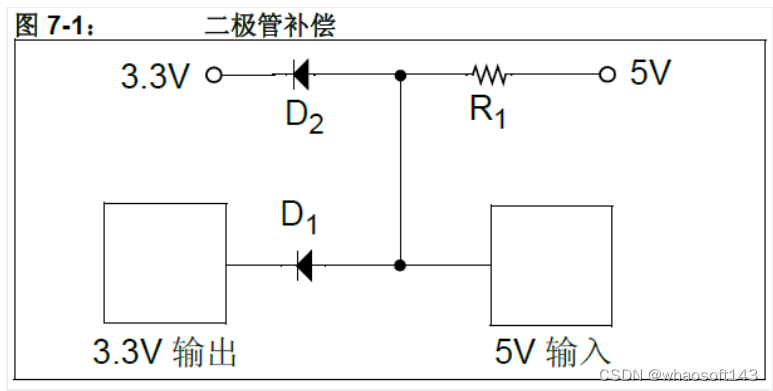

    如果我们设计一个二极管补偿电路 （见图 7-1），二极管 D1 的正向电压 （典型值 0.7V）将会使输出低电压上升，在 5V CMOS 输入得到 1.1V 至1.2V 的低电压。它安全地处于 5V CMOS 输入的低输入电压阈值之下。输出高电压由上拉电阻和连至3.3V 电源的二极管 D2 确定。这使得输出高电压大约比 3.3V 电源高 0.7V，也就是 4.0 到 4.1V，很安全地在 5V CMOS 输入阈值 （3.5V）之上。

    注：为了使电路工作正常，上拉电阻必须显著小于 5V CMOS 输入的输入电阻，从而避免由于输入端电阻分压器效应而导致的输出电压下降。上拉电阻还必须足够大，从而确保加载在 3.3V 输出上的电流在器件规范之内。

08 使用电压比较器

    比较器的基本工作如下：

• 反相 （-）输入电压大于同相 （+）输入电压时，比较器输出切换到 Vss。
• 同相 （+）输入端电压大于反相 （-）输入电压时，比较器输出为高电平。

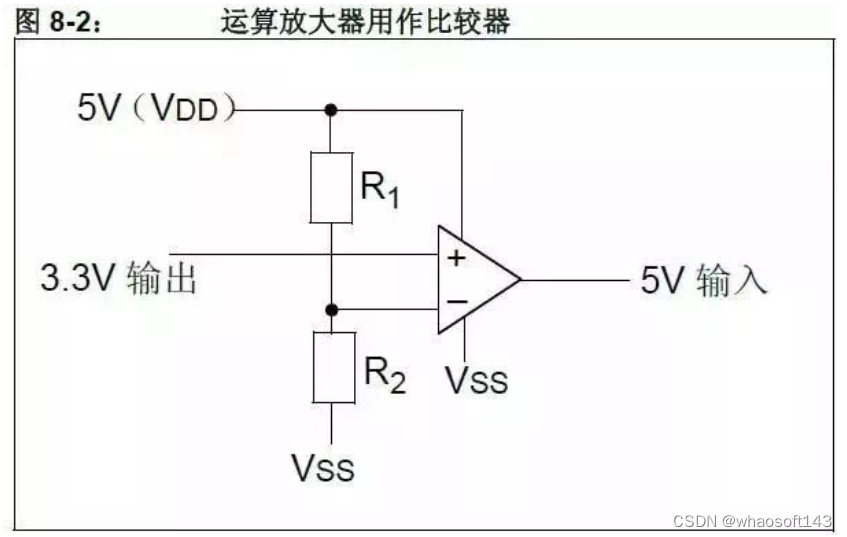

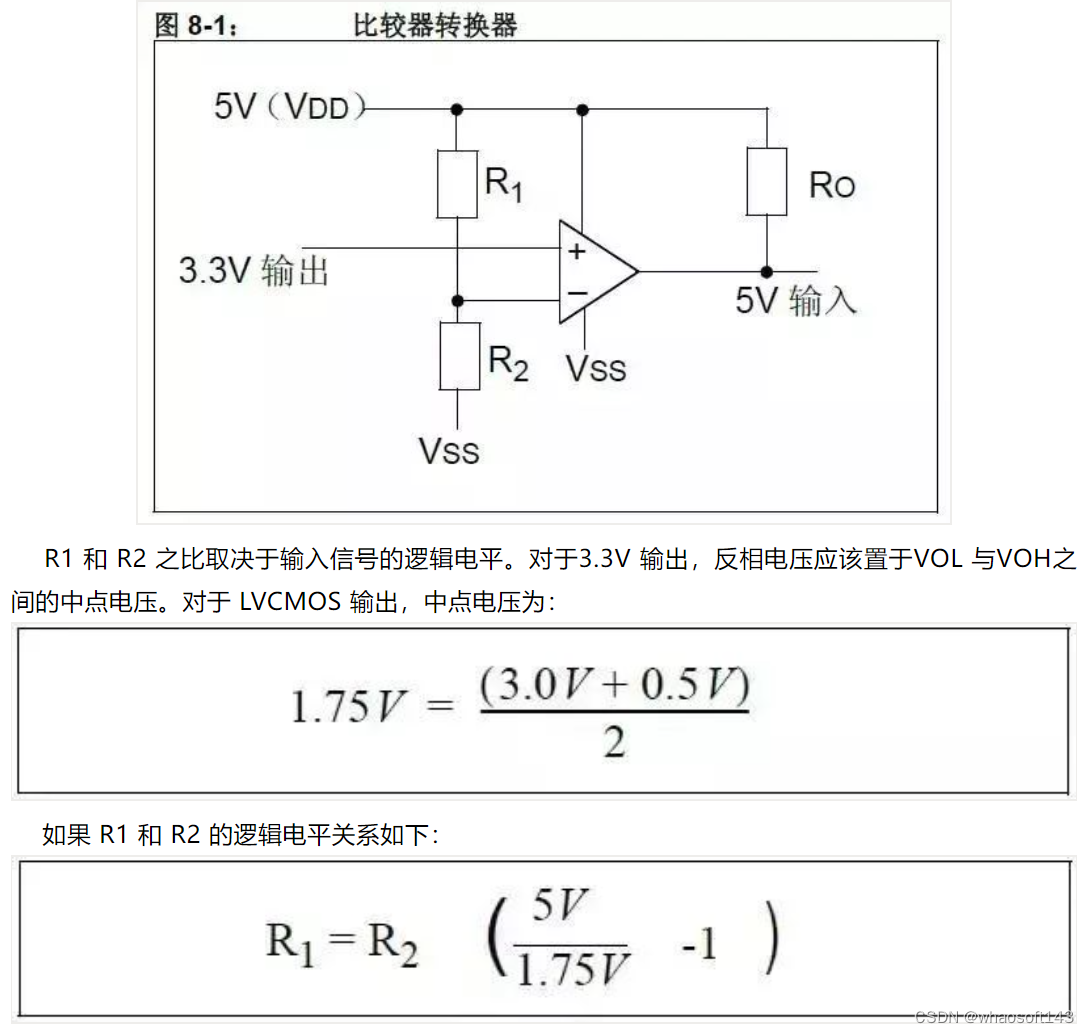

    为了保持 3.3V 输出的极性， 3.3V 输出必须连接到比较器的同相输入端。比较器的反相输入连接到由 R1 和 R2 确定的参考电压处，如图 8-1 所示。

    若 R2 取值为 1K，则 R1 为 1.8K。

    经过适当连接后的运算放大器可以用作比较器，以将 3.3V 输入信号转换为 5V 输出信号。这是利用了比较器的特性，即：根据 “反相”输入与 “同相”输入之间的压差幅值，比较器迫使输出为高（VDD）或低 （Vss）电平。

    注：要使运算放大器在 5V 供电下正常工作，输出必须具有轨到轨驱动能力。

09 直接连接

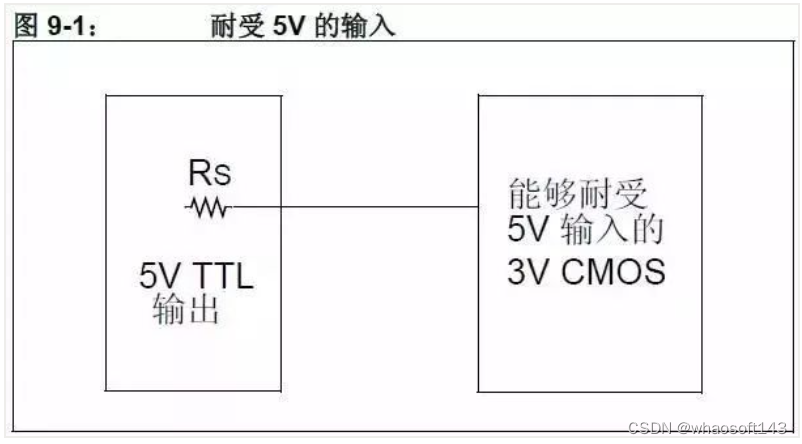

    通常 5V 输出的 VOH 为 4.7 伏， VOL 为 0.4 伏；而通常 3.3V LVCMOS 输入的 VIH 为 0.7 x VDD， VIL为 0.2 x VDD。

    当 5V 输出驱动为低时，不会有问题，因为 0.4 伏的输出小于 0.8 伏的输入阈值。当 5V 输出为高时， 4.7 伏的 VOH 大于 2.1 伏 VIH，所以，我们可以直接把两个引脚相连，不会有冲突，前提是3.3V CMOS 输出能够耐受 5 伏电压。

 如果 3.3V CMOS 输入不能耐受 5 伏电压，则将出现问题，因为超出了输入的最大电压规范。

10 使用二极管钳位

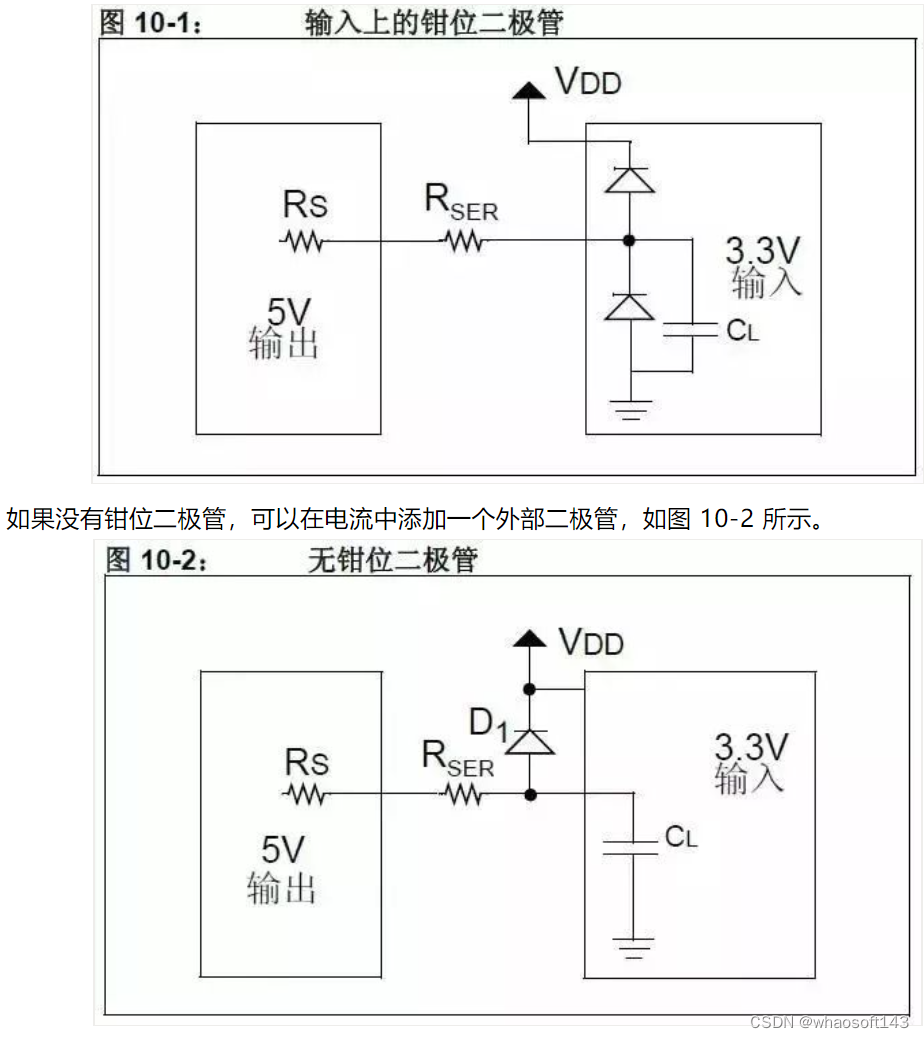

    很多厂商都使用钳位二极管来保护器件的 I/O 引脚，防止引脚上的电压超过最大允许电压规范。钳位二极管使引脚上的电压不会低于 Vss 超过一个二极管压降，也不会高于 VDD 超过一个二极管压降。要使用钳位二极管来保护输入，仍然要关注流经钳位二极管的电流。流经钳位二极管的电流应该始终比较小 （在微安数量级上）。

    如果流经钳位二极管的电流过大，就存在部件闭锁的危险。由于5V 输出的源电阻通常在 10Ω 左右，因此仍需串联一个电阻，限制流经钳位二极管的电流，如图 10-1所示。使用串联电阻的后果是降低了输入开关的速度，因为引脚 （CL）上构成了 RC 时间常数。

11 5V→3.3V有源钳位

    使用二极管钳位有一个问题，即它将向 3.3V 电源注入电流。在具有高电流 5V 输出且轻载 3.3V 电源轨的设计中，这种电流注入可能会使 3.3V 电源电压超过 3.3V。

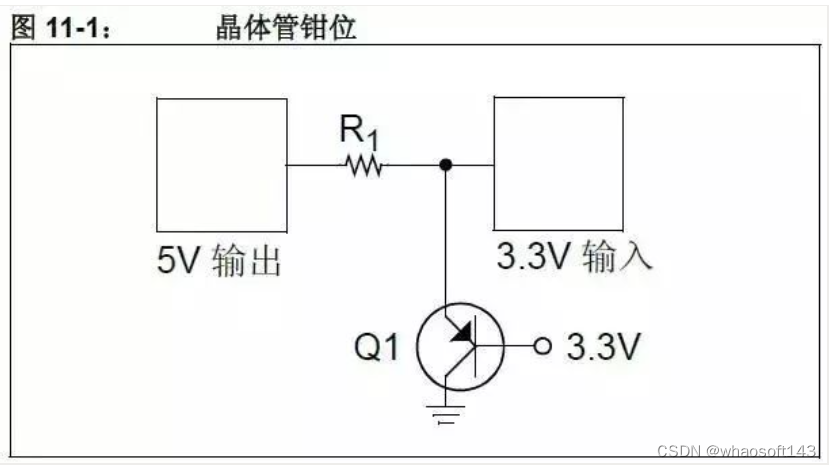

    为了避免这个问题，可以用一个三极管来替代，三极管使过量的输出驱动电流流向地，而不是 3.3V 电源。设计的电路如图 11-1 所示。

    Q1的基极-发射极结所起的作用与二极管钳位电路中的二极管相同。区别在于，发射极电流只有百分之几流出基极进入 3.3V 轨，绝大部分电流都流向集电极，再从集电极无害地流入地。基极电流与集电极电流之比，由晶体管的电流增益决定，通常为10-400，取决于所使用的晶体管。

12 电阻分压器

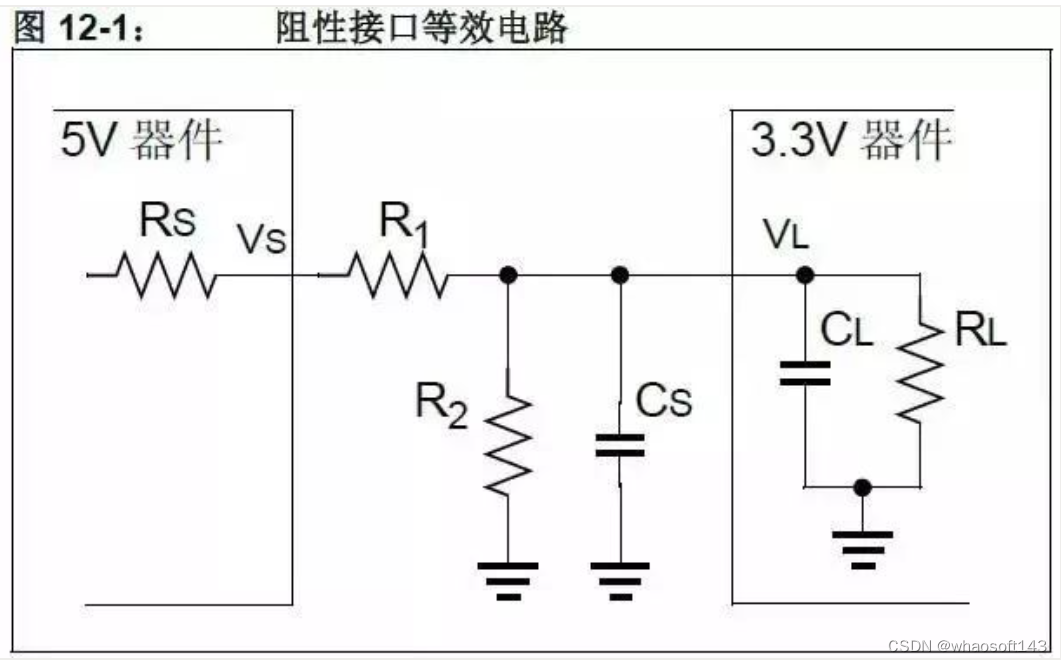

    可以使用简单的电阻分压器将 5V 器件的输出降低到适用于 3.3V 器件输入的电平。这种接口的等效电路如图 12-1 所示。

通常，源电阻 RS 非常小 （小于 10Ω），如果选择的 R1 远大于RS 的话，那么可以忽略 RS 对 R1 的影响。在接收端，负载电阻 RL 非常大 （大于500 kΩ），如果选择的R2远小于RL的话，那么可以忽略 RL 对 R2 的影响。

    在功耗和瞬态时间之间存在取舍权衡。为了使接口电流的功耗需求最小，串联电阻 R1 和 R2 应尽可能大。但是，负载电容 （由杂散电容 CS 和 3.3V 器件的输入电容 CL 合成）可能会对输入信号的上升和下降时间产生不利影响。如果 R1 和 R2 过大，上升和下降时间可能会过长而无法接受。

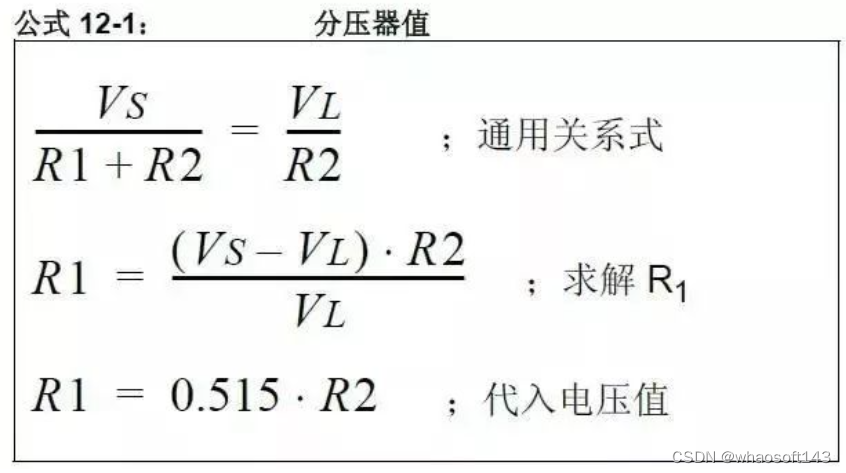

    如果忽略 RS 和 RL 的影响，则确定 R1 和 R2 的式子由下面的公式 12-1 给出。

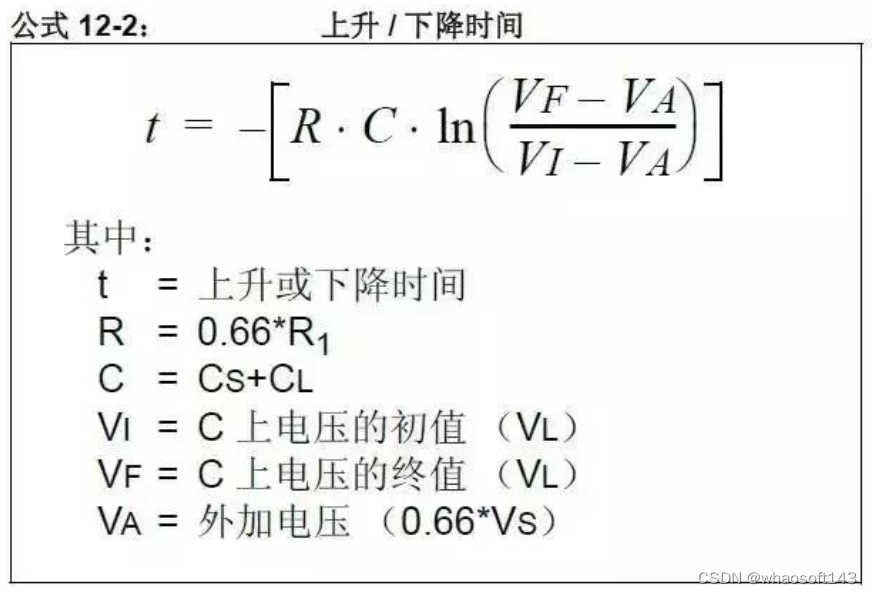

    公式 12-2 给出了确定上升和下降时间的公式。为便于电路分析，使用戴维宁等效计算来确定外加电压 VA 和串联电阻R。戴维宁等效计算定义为开路电压除以短路电流。根据公式 12-2 所施加的限制，对于图 12-1 所示电路，确定的戴维宁等效电阻 R 应为 0.66*R1，戴维宁等效电压 VA 应为0.66*VS。

    例如，假设有下列条件存在：

• 杂散电容 = 30 pF
• 负载电容 = 5 pF
• 从 0.3V 至 3V 的最大上升时间 ≤ 1 μs
• 外加源电压 Vs = 5V

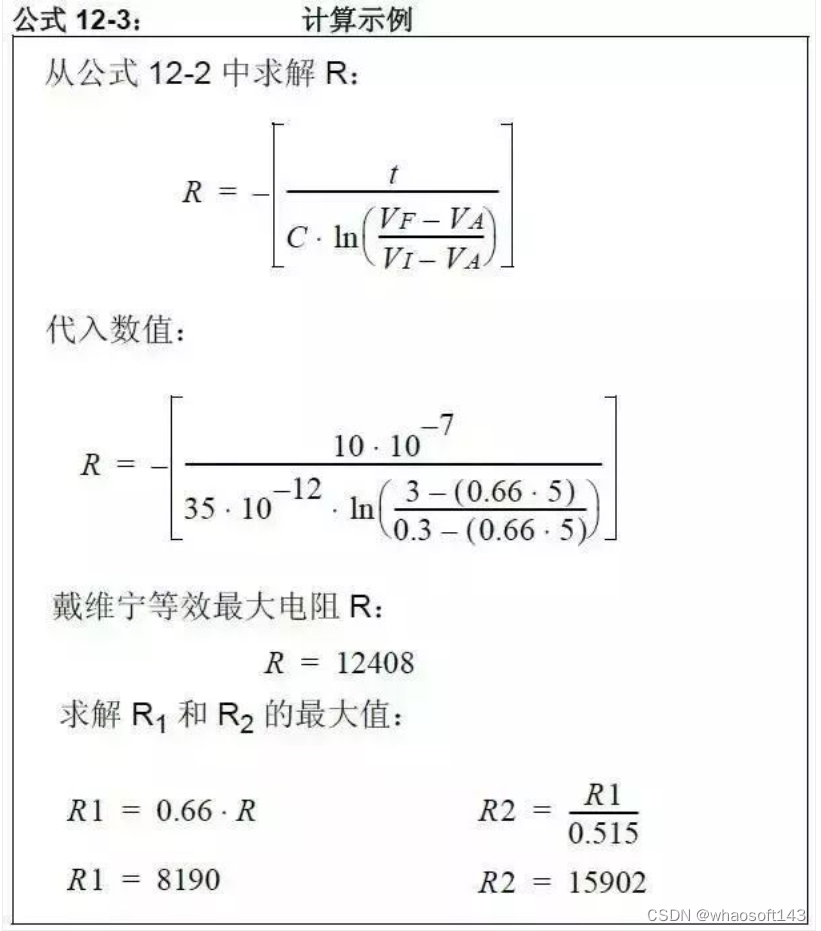

    确定最大电阻的计算如公式 12-3 所示。

13 电平转换器

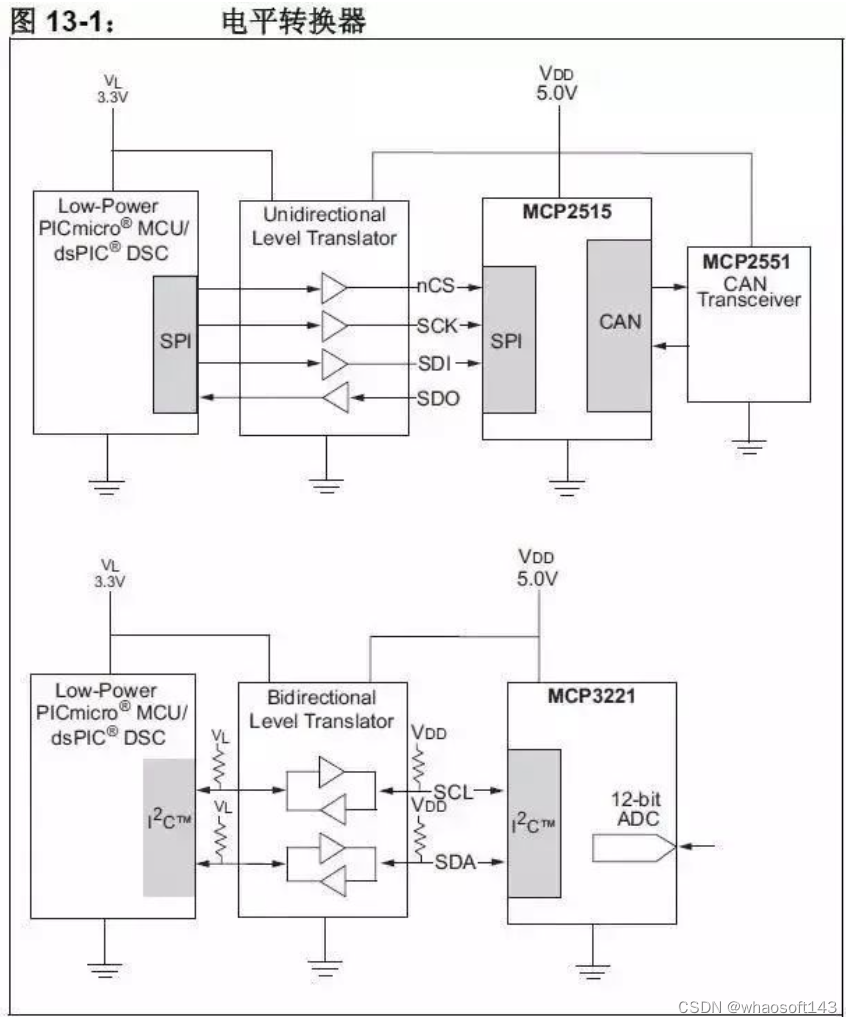

    尽管电平转换可以分立地进行，但通常使用集成解决方案较受欢迎。电平转换器的使用范围比较广泛：有单向和双向配置、不同的电压转换和不同的速度，供用户选择最佳的解决方案。

    器件之间的板级通讯 （例如， MCU 至外设）通过 SPI 或 I2C™ 来进行，这是最常见的。对于SPI，使用单向电平转换器比较合适；对于 I2C，就需要使用双向解决方案。下面的图 13-1 显示了这两种解决方案。

    3.3V 至 5V 接口的最后一项挑战是如何转换模拟信号，使之跨越电源障碍。低电平信号可能不需要外部电路，但在 3.3V 与 5V 之间传送信号的系统则会受到电源变化的影响。例如，在 3.3V 系统中，ADC转换1V峰值的模拟信号，其分辨率要比5V系统中 ADC 转换的高，这是因为在 3.3V ADC 中，ADC 量程中更多的部分用于转换。但另一方面，3.3V 系统中相对较高的信号幅值，与系统较低的共模电压限制可能会发生冲突。

    因此，为了补偿上述差异，可能需要某种接口电路。本节将讨论接口电路，以帮助缓和信号在不同电源之间转换的问题。

14 模拟增益模块

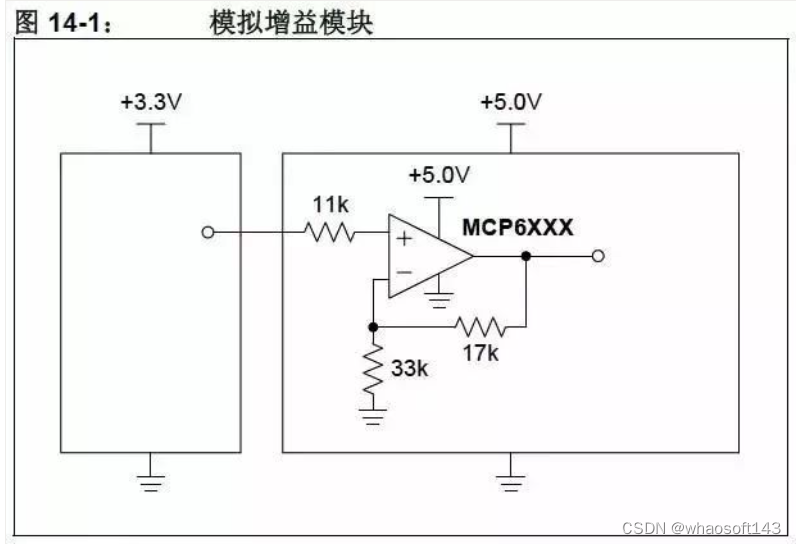

    从 3.3V 电源连接至 5V 时，需要提升模拟电压。33 kΩ 和 17kΩ 电阻设定了运放的增益，从而在两端均使用满量程。11 kΩ 电阻限制了流回 3.3V 电路的电流。

15 模拟补偿模块

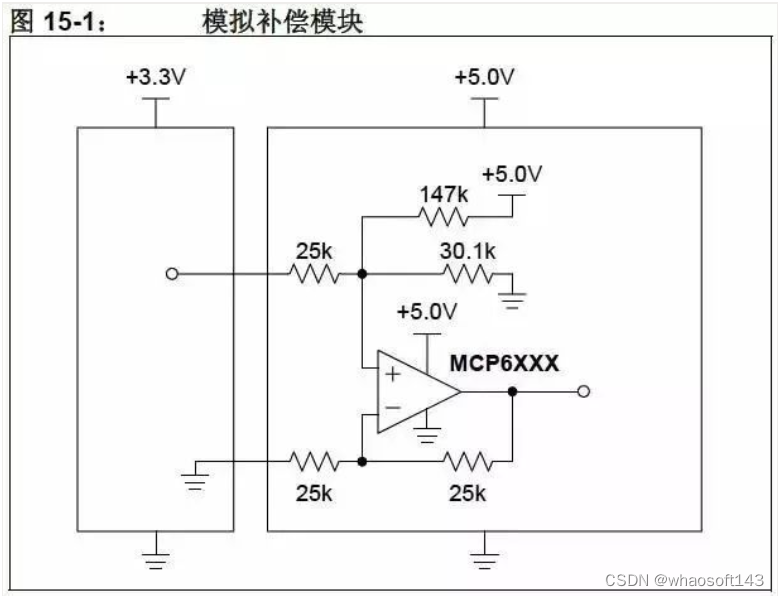

    该模块用于补偿 3.3V 转换到 5V 的模拟电压。下面是将 3.3V 电源供电的模拟电压转换为由 5V电源供电。右上方的 147 kΩ、 30.1 kΩ 电阻以及+5V 电源，等效于串联了 25 kΩ 电阻的 0.85V 电压源。

    这个等效的 25 kΩ 电阻、三个 25 kΩ 电阻以及运放构成了增益为 1 V/V 的差动放大器。0.85V等效电压源将出现在输入端的任何信号向上平移相同的幅度；以 3.3V/2 = 1.65V 为中心的信号将同时以 5.0V/2 = 2.50V 为中心。左上方的电阻限制了来自 5V 电路的电流。

16 有源模拟衰减器

    此技巧使用运算放大器衰减从 5V 至 3.3V 系统的信号幅值。

    要将 5V 模拟信号转换为 3.3V 模拟信号，最简单的方法是使用 R1:R2 比值为 1.7:3.3 的电阻分压器。

    然而，这种方法存在一些问题：

• 1）衰减器可能会接至容性负载，构成不期望得到的低通滤波器。
• 2）衰减器电路可能需要从高阻抗源驱动低阻抗负载。

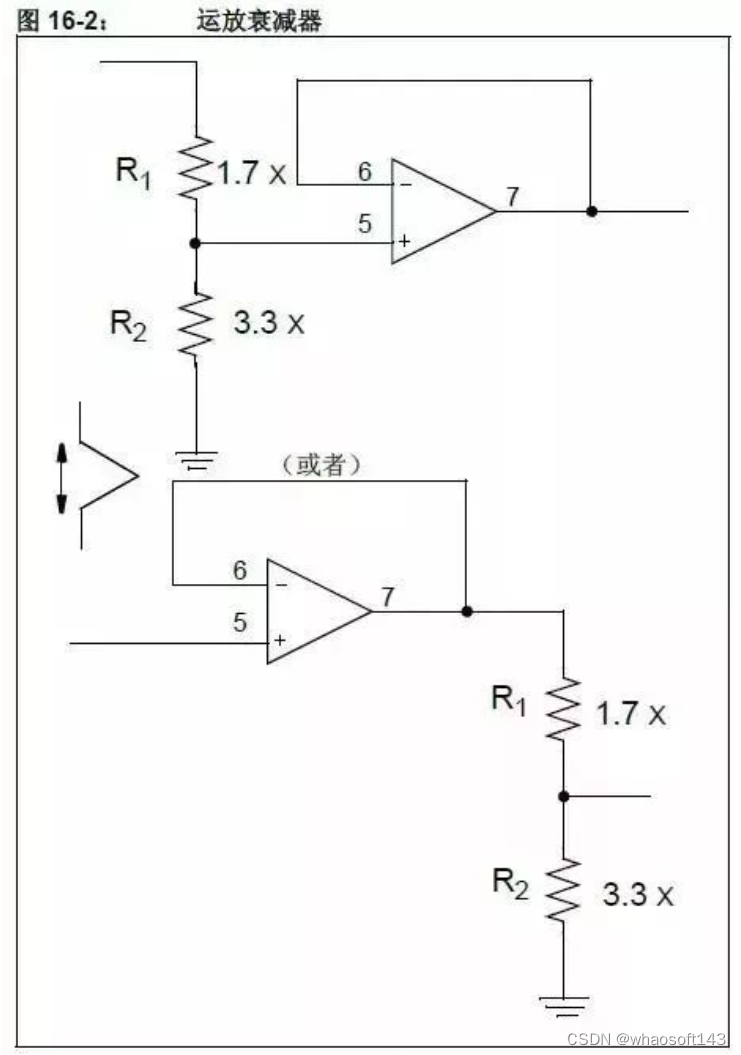

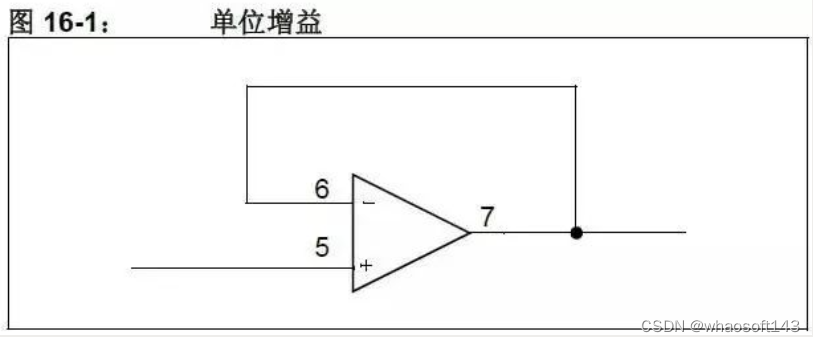

    无论是哪种情形，都需要运算放大器用以缓冲信号。所需的运放电路是单位增益跟随器 （见图 16-1）。

    电路输出电压与加在输入的电压相同。

    为了把 5V 信号转换为较低的 3V 信号，我们只要加上电阻衰减器即可。

 如果电阻分压器位于单位增益跟随器之前，那么将为 3.3V 电路提供最低的阻抗。此外，运放可以从3.3V 供电，这将节省一些功耗。如果选择的 X 非常大的话， 5V 侧的功耗可以最大限度地减小。

    如果衰减器位于单位增益跟随器之后，那么对 5V源而言就有最高的阻抗。运放必须从 5V 供电，3V 侧的阻抗将取决于 R1||R2 的值。

17 模拟限幅器

    在将 5V 信号传送给 3.3V 系统时，有时可以将衰减用作增益。如果期望的信号小于 5V，那么把信号直接送入 3.3V ADC 将产生较大的转换值。当信号接近 5V 时就会出现危险。所以，需要控制电压越限的方法，同时不影响正常范围中的电压。

    这里将讨论三种实现方法：

• 使用二极管，钳位过电压至 3.3V 供电系统。
• 使用齐纳二极管，把电压钳位至任何期望的电压限。
• 使用带二极管的运算放大器，进行精确钳位。

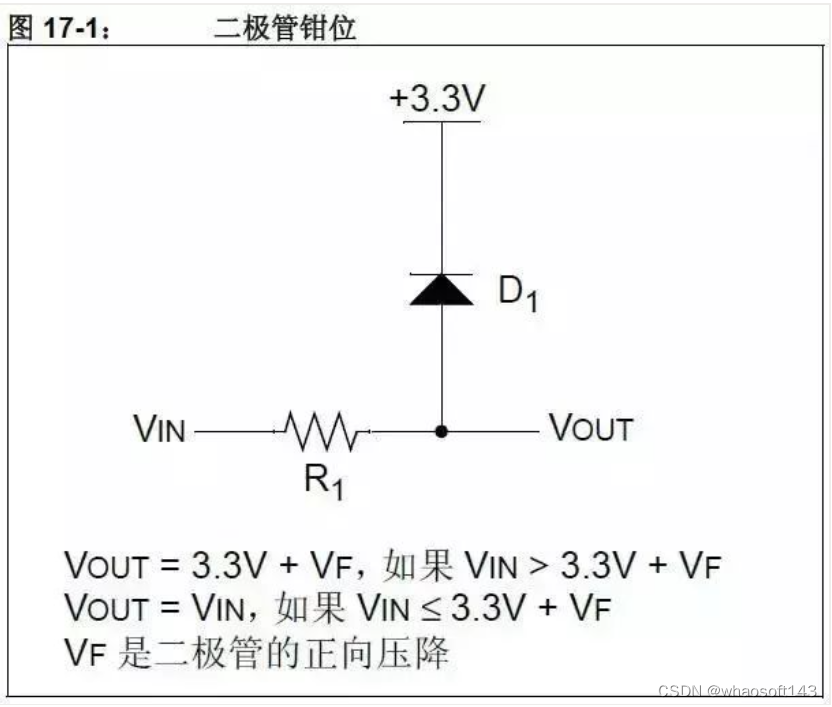

    进行过电压钳位的最简单的方法，与将 5V 数字信号连接至 3.3V 数字信号的简单方法完全相同。使用电阻和二极管，使过量电流流入 3.3V 电源。选用的电阻值必须能够保护二极管和 3.3V 电源，同时还不会对模拟性能造成负面影响。如果 3.3V 电源的阻抗太低，那么这种类型的钳位可能致使3.3V 电源电压上升。即使 3.3V 电源有很好的低阻抗，当二极管导通时，以及在频率足够高的情况下，当二极管没有导通时 （由于有跨越二极管的寄生电容），此类钳位都将使输入信号向 3.3V 电源施加噪声。

    为了防止输入信号对电源造成影响，或者为了使输入应对较大的瞬态电流时更为从容，对前述方法稍加变化，改用齐纳二极管。齐纳二极管的速度通常要比第一个电路中所使用的快速信号二极管慢。不过，齐纳钳位一般来说更为结实，钳位时不依赖于电源的特性参数。钳位的大小取决于流经二极管的电流。这由 R1 的值决定。如果 VIN 源的输出阻抗足够大的话，也可不需要 R1。

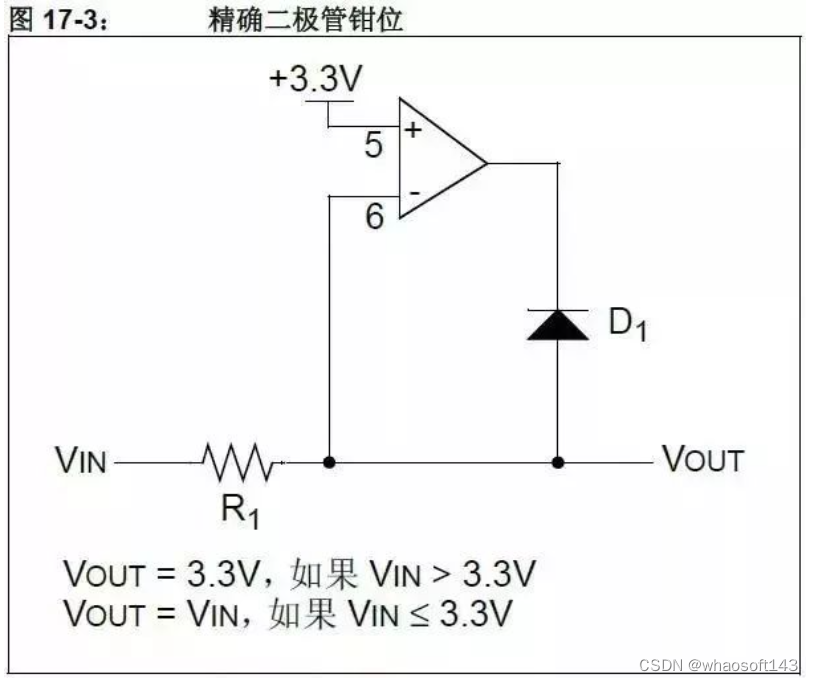

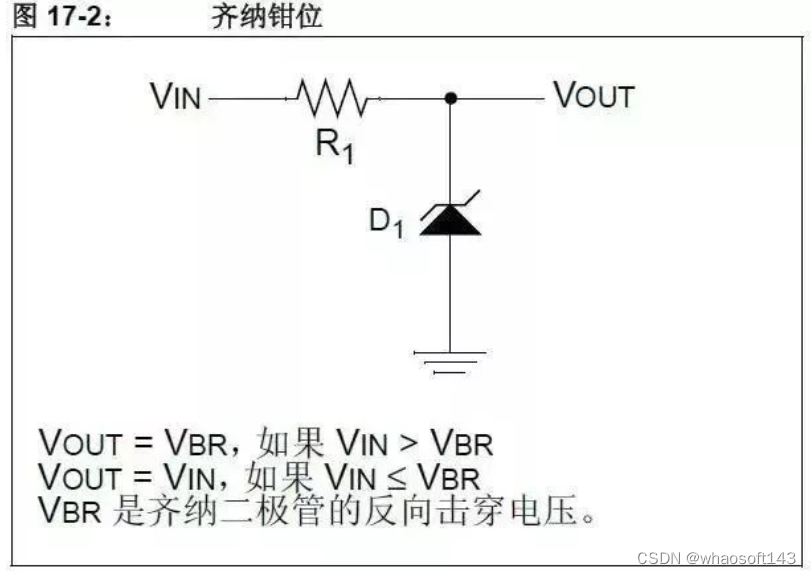

    如果需要不依赖于电源的更为精确的过电压钳位，可以使用运放来得到精密二极管。电路如图 17-3所示。运放补偿了二极管的正向压降，使得电压正好被钳位在运放的同相输入端电源电压上。如果运放是轨到轨的话，可以用 3.3V 供电。

  由于钳位是通过运放来进行的，不会影响到电源。

    运放不能改善低电压电路中出现的阻抗，阻抗仍为R1 加上源电路阻抗。

18 驱动双极型晶体管

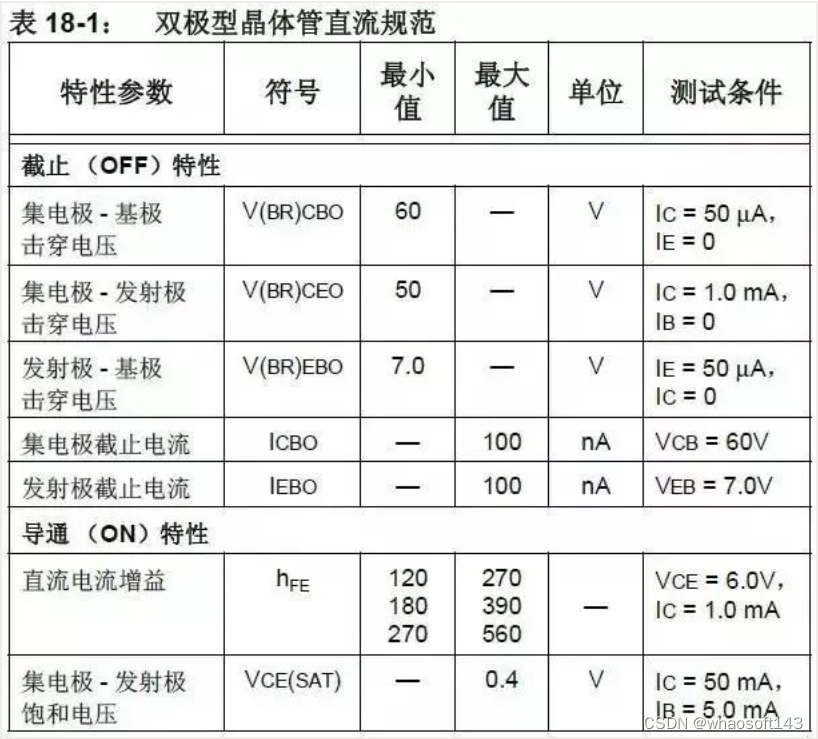

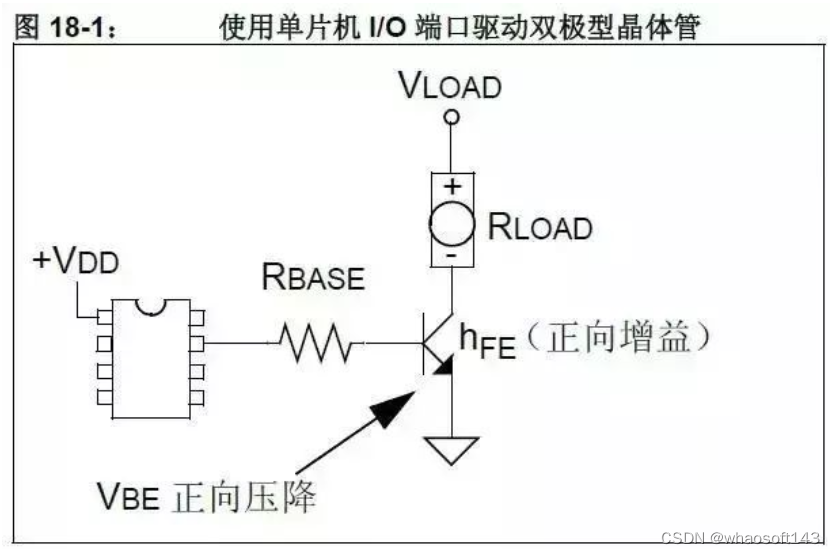

    在驱动双极型晶体管时，基极 “驱动”电流和正向电流增益 （Β/hFE）将决定晶体管将吸纳多少电流。如果晶体管被单片机 I/O 端口驱动，使用端口电压和端口电流上限 （典型值 20 mA）来计算基极驱动电流。如果使用的是 3.3V 技术，应改用阻值较小的基极电流限流电阻，以确保有足够的基极驱动电流使晶体管饱和。

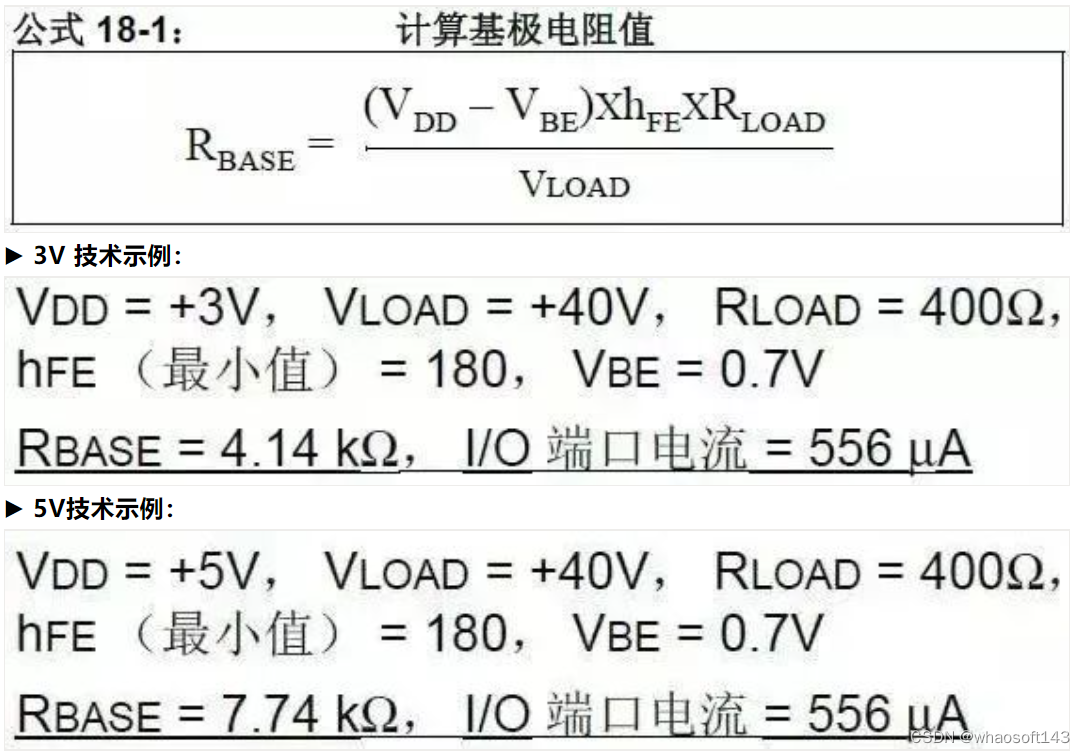

 RBASE的值取决于单片机电源电压。公式18-1 说明了如何计算 RBASE。

    如果将双极型晶体管用作开关，开启或关闭由单片机 I/O 端口引脚控制的负载，应使用最小的 hFE规范和裕度，以确保器件完全饱和。

对于这两个示例，提高基极电流留出裕度是不错的做法。将 1mA 的基极电流驱动至 2 mA 能确保饱和，但代价是提高了输入功耗。

19 驱动N沟道MOSFET晶体管

    在选择与 3.3V 单片机配合使用的外部 N 沟道MOSFET 时，一定要小心。MOSFET 栅极阈值电压表明了器件完全饱和的能力。

    对于 3.3V 应用，所选 MOSFET 的额定导通电阻应针对 3V 或更小的栅极驱动电压。例如，对于具有 3.3V 驱动的100 mA负载，额定漏极电流为250 μA的FET在栅极 - 源极施加 1V 电压时，不一定能提供满意的结果。在从 5V 转换到 3V 技术时，应仔细检查栅极- 源极阈值和导通电阻特性参数，如图 19-1所示。稍微减少栅极驱动电压，可以显著减小漏电流。

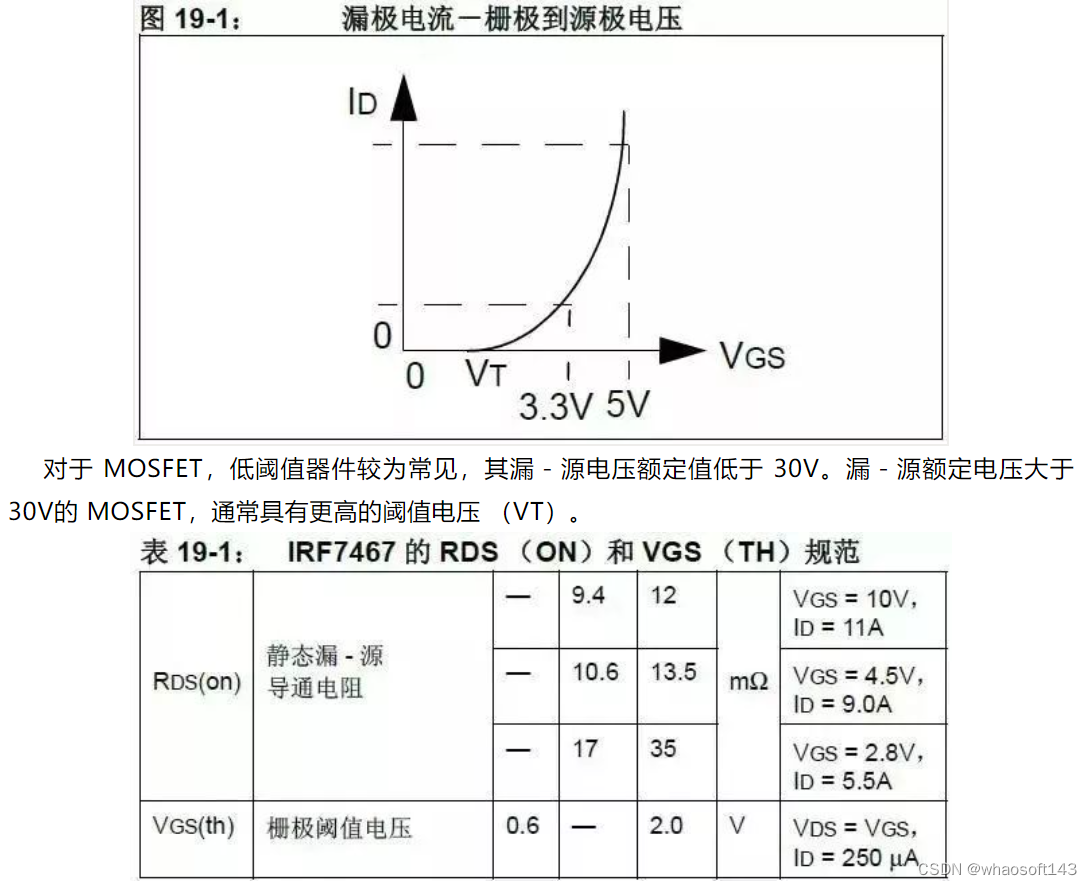

    如表 19-1 所示，此 30V N 沟道 MOSFET 开关的阈值电压是 0.6V。栅极施加 2.8V 的电压时，此MOSFET 的额定电阻是 35 mΩ，因此，它非常适用于 3.3V 应用。

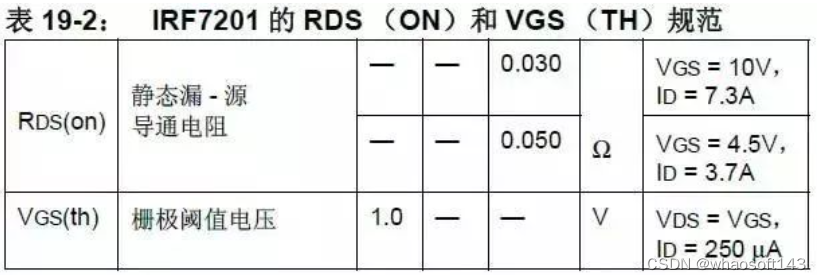

    对于 IRF7201 数据手册中的规范，栅极阈值电压最小值规定为 1.0V。这并不意味着器件可以用来在1.0V 栅 - 源电压时开关电流，因为对于低于 4.5V 的VGS （th），没有说明规范。对于需要低开关电阻的 3.3V 驱动的应用，不建议使用 IRF7201，但它可以用于 5V 驱动应用。

三、单片机I/O的常用驱动与隔离电路的设计

随着微电子技术和计算机技术的发展，原来以强电和电器为主、功能简单的电气设备发展成为强、弱电结合，具有数字化特点、功能完善的新型微电子设备。在很多场合，已经出现了越来越多的单片机产品代替传统的电气控制产品。属于存储程序控制的单片机，其控制功能通过软件指令来实现，其硬件配置也可变、易变。因此，一旦生产过程有所变动，就不必重新设计线路连线安装，有利于产品的更新换代和订单式生产。

    传统电气设备采用的各种控制信号，必须转换到与单片机输入/输出口相匹配的数字信号。用户设备须输入到单片机的各种控制信号，如限位开关、操作按钮、选择开关、行程开关以及其他一些传感器输出的开关量等，通过输入电路转换成单片机能够接收和处理的信号。输出电路则应将单片机送出的弱电控制信号转换、放大到现场需要的强输出信号，以驱动功率管、电磁阀和继电器、接触器、电动机等被控制设备的执行元件，能方便实际控制系统使用。

    针对电气控制产品的特点，本文讨论了几种单片机I/O的常用驱动和隔离电路的设计方法，对合理地设计电气控制系统，提高电路的接口能力，增强系统稳定性和抗干扰能力有实际指导意义。

1、 输入电路设计

图1 开关信号输入

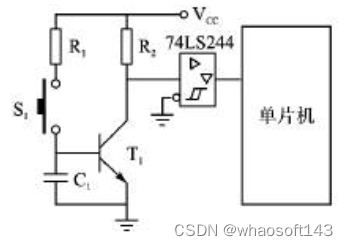

    一般输入信号最终会以开关形式输入到单片机中，以工程经验来看，开关输入的控制指令有效状态采用低电平比采用高电平效果要好得多，如图1如示。当按下开关S1时，发出的指令信号为低电平，而平时不按下开关S1时，输出到单片机上的电平则为高电平。该方式具有较强的耐噪声能力。

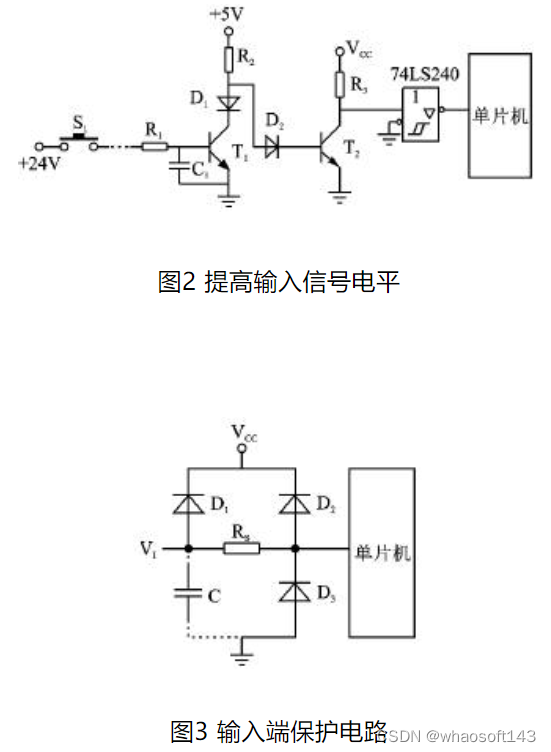

    若考虑到由于TTL电平电压较低，在长线传输中容易受到外界干扰，可以将输入信号提高到+24 V，在单片机入口处将高电压信号转换成TTL信号。这种高电压传送方式不仅提高了耐噪声能力，而且使开关的触点接触良好，运行可靠，如图2所示。其中，D1为保护二极管，反向电压≥50 V。

  为了防止外界尖峰干扰和静电影响损坏输入引脚，可以在输入端增加防脉冲的二极管，形成电阻双向保护电路，如图3所示。二极管D1、D2、D3的正向导通压降UF≈0.7 V，反向击穿电压UBR≈30 V，无论输入端出现何种极性的破坏电压，保护电路都能把该电压的幅度限制在输入端所能承受的范围之内。即：VI～VCC出现正脉冲时，D1正向导通；VI～VCC出现负脉冲时，D2反向击穿；VI与地之间出现正脉冲时，D3反向击穿；VI与地之间出现负脉冲时，D3正向导通，二极管起钳位保护作用。缓冲电阻RS约为1.5～2.5 kΩ，与输入电容C构成积分电路，对外界感应电压延迟一段时间。若干扰电压的存在时间小于τ，则输入端承受的有效电压将远低于其幅度；若时间较长，则D1导通，电流在RS上形成一定的压降，从而减小输入电压值。

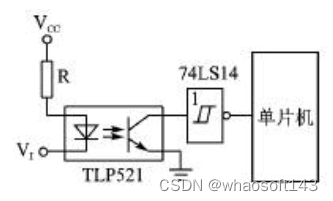

    此外，一种常用的输入方式是采用光耦隔离电路。如图4所示，R为输入限流电阻，使光耦中的发光二极管电流限制在10～20 mA。输入端靠光信号耦合，在电气上做到了完全隔离。同时，发光二极管的正向阻抗值较低，而外界干扰源的内阻一般较高，根据分压原理，干扰源能馈送到输入端的干扰噪声很小，不会产生地线干扰或其他串扰，增强了电路的抗干扰能力。

图4 输入端光耦隔离

    在满足功能的前提下，提高单片机输入端可靠性最简单的方案是：在输入端与地之间并联一只电容来吸收干扰脉冲，或串联一只金属薄膜电阻来限制流入端口的峰值电流。

2、 输出电路设计

    单片机输出端口受驱动能力的限制，一般情况下均需专用的接口芯片。其输出虽因控制对象的不同而千差万别，但一般情况下均满足对输出电压、电流、开关频率、波形上升下降速率和隔离抗干扰的要求。在此讨论几种典型的单片机输出端到功率端的电路实现方法。

2.1 直接耦合

    在采用直接耦合的输出电路中，要避免出现图5所示的电路。

图5 错误的输出电路

    T1截止、T2导通期间，为了对T2提供足够的基极电流，R2的阻值必须很小。因为T2处于射极跟随器方式工作，因此为了减少T2损耗，必须将集射间电压降控制在较小范围内。这样集基间电压也很小，电阻R2阻值很小才能提供足够的基极电流。R2阻值过大，会大幅度增加T2压降，引起T2发热严重。而在T2截止期间，T1必须导通，高压+15 V全部降在电阻R2上，产生很大的电流，显然是不合理的。另外，T1的导通将使单片机高电平输出被拉低至接近地电位，引起输出端不稳定。T2基极被T1拉到地电位，若其后接的是感性负载，由于绕组反电势的作用，T2的发射极可能存在高电平，容易引起T2管基射结反向击穿。

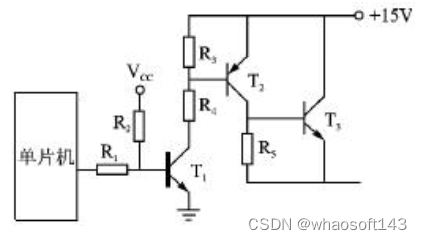

    图6为一直接耦合输出电路，由T1和T2组成耦合电路来推动T3。T1导通时，在R3、R4的串联电路中产生电流，在R3上的分压大于T2晶体管的基射结压降，促使T2导通，T2提供了功率管T3的基极电流，使T3变为导通状态。当T1输入为低电平时，T1截止，R3上压降为零，T2截止，最终T3截止。R5的作用在于：一方面作为T2集电极的一个负载，另一方面T2截止时，T3基极所储存的电荷可以通过电阻R3迅速释放，加快T3的截止速度，有利于减小损耗。

图6 直接耦合输出电路

2.2 TTL或CMOS器件耦合

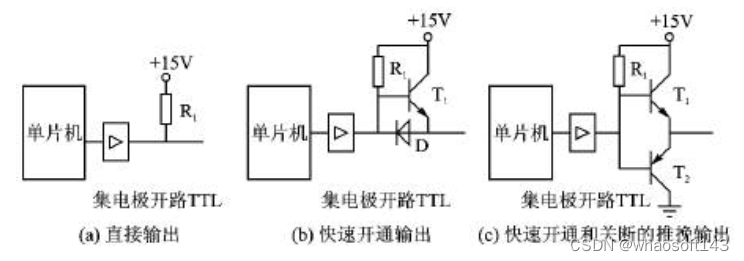

    若单片机通过TTL或CMOS芯片输出，一般均采用集电极开路的器件，如图7(a)所示。集电极开路器件通过集电极负载电阻R1接至+15 V电源，提升了驱动电压。但要注意的是，这种电路的开关速度低，若用其直接驱动功率管，则当后续电路具有电感性负载时，由于功率管的相位关系，会影响波形上升时间，造成功率管动态损耗增大。

    为了改善开关速度，可采用2种改进形式输出电路，如图7(b)和图7(c)所示。图7(b)是能快速开通的改进电路，当TTL输出高电平时，输出点通过晶体管T1获得电压和电流，充电能力提高，从而加快开通速度，同时也降低了集电极开路TTL器件上的功耗。图7(c)为推挽式的改进电路，采用这种电路不但可提高开通时的速度，而且也可提高关断时的速度。输出晶体管T1是作为射极跟随器工作的，不会出现饱和，因而不影响输出开关频率。

图7 TTL或CMOS器件输出电路

2.3 脉冲变压器耦合

    脉冲变压器是典型的电磁隔离元件，单片机输出的开关信号转换成一种频率很高的载波信号，经脉冲变压器耦合到输出级。由于脉冲变压器原、副边线圈间没有电路连接，所以输出是电平浮动的信号，可以直接与功率管等强电元件耦合，如图8所示。

图8 脉冲变压器输出电路

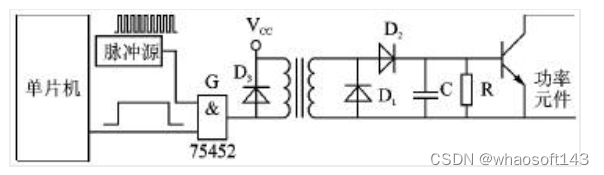

    这种电路必须有一个脉冲源，脉冲源的频率是载波频率，应至少比单片机输出频率高10倍以上。脉冲源的输出脉冲送入控制门G，单片机输出信号由另一端输入G门。当单片机输出高电平时，G门打开，输出脉冲进入变压器，变压器的副线圈输出与原边相同频率的脉冲，通过二极管D1、D2检波后经滤波还原成开关信号，送入功率管。当单片机输出低电平时，G门关闭，脉冲源不能通过G门进入变压器，变压器无输出。

    这里，变压器既传递信号，又传送能量，提高了脉冲源的频率，有利于减轻变压器的体重。由于变压器可通过调整电感量、原副边匝数等来适应不同推动功率的要求，所以应用起来比较灵活。更重要的是，变压器原副边线圈之间没有电的联系，副线圈输出信号可以跟随功率元件的电压而浮动，不受其电源大小的影响。

    当单片机输出较高频率的脉冲信号时，可以不采用脉冲源和G门，对变压器原副边电路作适当调整即可。

2.4 光电耦合

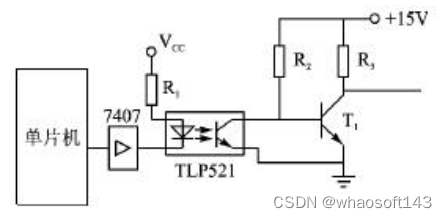

  光电耦合可以传输线性信号，也可以传输开关信号，在输出级应用时主要用来传递开关信号。如图9所示，单片机输出控制信号经缓冲器7407放大后送入光耦。R2为光耦输出晶体管的负载电阻，它的选取应保证：在光耦导通时，其输出晶体管可靠饱和；而在光耦截止时，T1可靠饱和。但由于光耦响应速度慢使开关延迟时间加长，限制了其使用频率。

图9 光耦输出电路

结语

    单片机接口技术在很多文献中均有详细的介绍，但在对大量电气控制产品的改造和设计中，经常会碰到用接口芯片所无法解决的问题（如驱动电流大、开关速度慢、抗干扰差等），因此必须寻求另一种电路解决方案。上述几种输入/输出电路通过广泛的应用表明，其对合理、可靠地实现单片机电气控制系统具有较高的工程实用价值。

四、如何设计PCB能提高焊接质量？

 随着电子技术的飞速发展，电子元器件的小型化、微型化、间距为0.3mm~0.5mm高密度的芯片越来越普遍，对电子焊接技术的要求也就越来越高。虽然现在有了更精密的贴片机可以代替人工焊接，但影响焊接质量的因素太多。

    本文将从贴片焊接的角度，介绍了几点PCB设计时需要注意的要点，根据经验，如果未按照这些要求，很有可能造成焊接质量不高，虚焊和甚至在返修PCB的时候损坏焊盘或电路板。

影响PCB焊接质量的因素

    从PCB设计到所有元件焊接完成为一个质量很高的电路板，需要PCB设计工程师乃至焊接工艺、焊接工人的水平等诸多环节都有着严格的把控。主要有以下因素：PCB图、电路板的质量、器件的质量、器件管脚的氧化程度、 锡膏的质量、锡膏的印刷质量、贴片机的程序编制的精确程度、贴片机的贴装质量、回流焊炉的温度曲线的设定等等因素。

    焊接厂本身无法逾越的环节就是PCB画图的环节。由于做电路设计的人往往不焊电路板从而无法获得直接的焊接经验，不知道影响焊接的各种因素;而焊接厂的工人不懂画板，他们只管完成生产任务，没有心思、更没有能力分析造成不良焊接的原因。由于这两方面的人才各司其职，难以有机结合。

画PCB的建议

    下面我就PCB画图的环节给画PCB图的设计布线工程师们提出一些建议，希望在画图的过程中能避免出现影响焊接质量的各种不良画法

定位孔

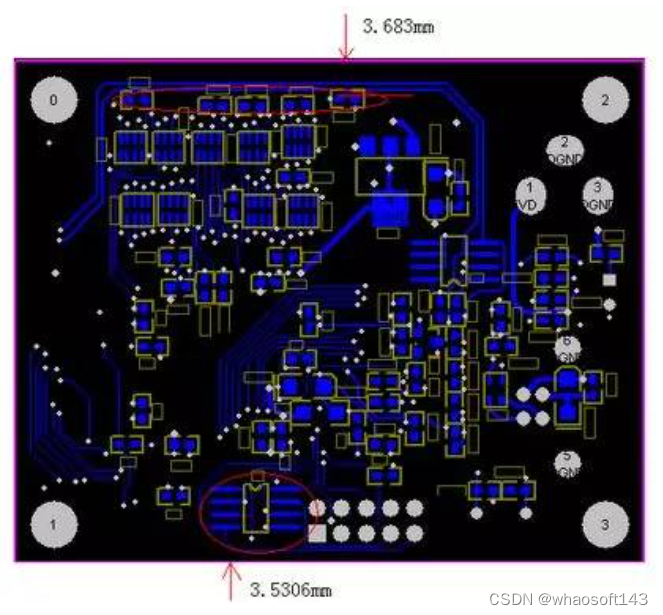

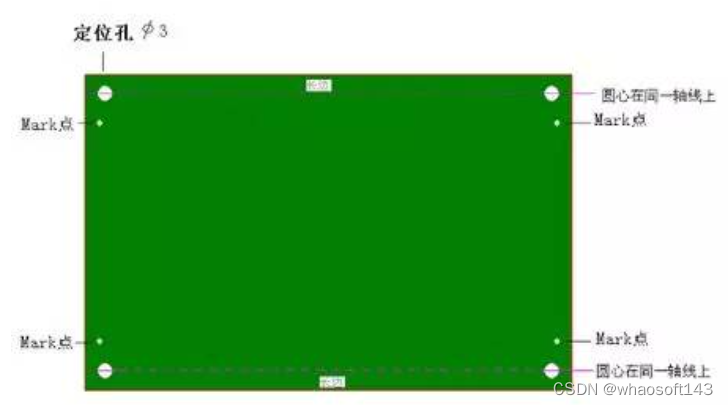

    PCB板的四角要留四个孔(最小孔径 2.5mm)，用于印刷锡膏时定位电路板。要求X轴或Y轴方向圆心在同一轴线上，如下图：

Mark点

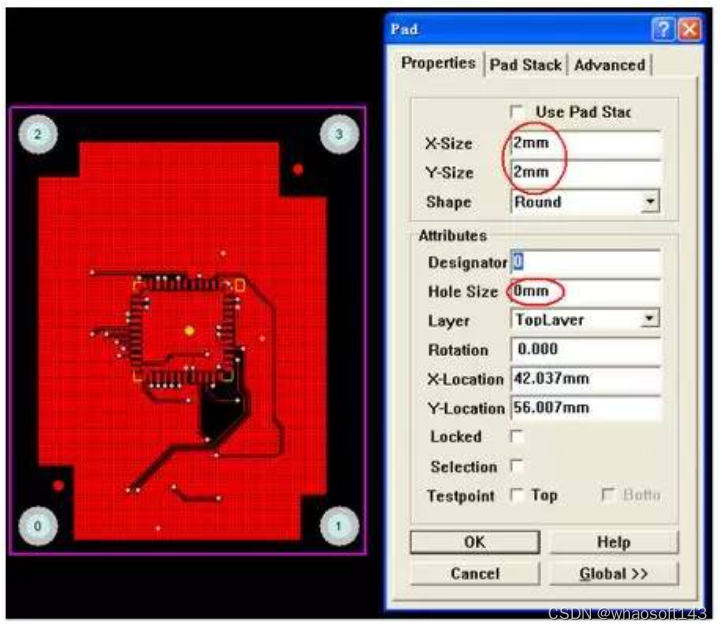

    用于贴片机定位。PCB板上要标注Mark点，具体位置：在板的斜对角，可以是圆形，或方形的焊盘，不要跟其它器件的焊盘混在一起。如果双面有器件，双面都要标注。

    设计PCB时，请注意以下几点：

a、Mark点的形状如以下图案。(上下对称或左右对称)

b、A的尺寸为2.0mm。

c、从Mark点的外缘离2.0mm的范围内，不应有可能引起错误的识别的形状和颜色变化。(焊盘、焊膏)

d、Mark点的颜色要和周围PCB的颜色有明暗差异。

e、为了确保识别精度，Mark点的表面上电镀铜或锡来防止表面反射。对形状只有线条的标记，光点不能识别。

    如下图所示：

留5mm边

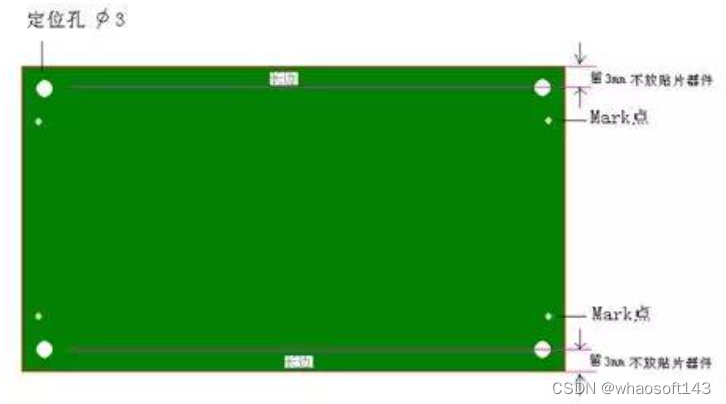

    画PCB时，在长边方向要留不少于3mm的边用于贴片机运送电路板，此范围内贴片机无法贴装器件。此范围内不要放置贴片器件。如图：

    双面有器件的电路板应考虑到第二次过回流时会把已焊好的一面靠边的器件蹭掉，严重时会蹭掉焊盘、毁坏电路板。如下图所示：

  所以建议芯片少的一面(一般为Bottom面)的长边离边5mm范围内不要放置贴片器件。如果确实由于电路板面积受限，可以在长边加工艺边，参见本文17条“关于拼板的建议及加工艺边”。

不要直接在焊盘上过孔

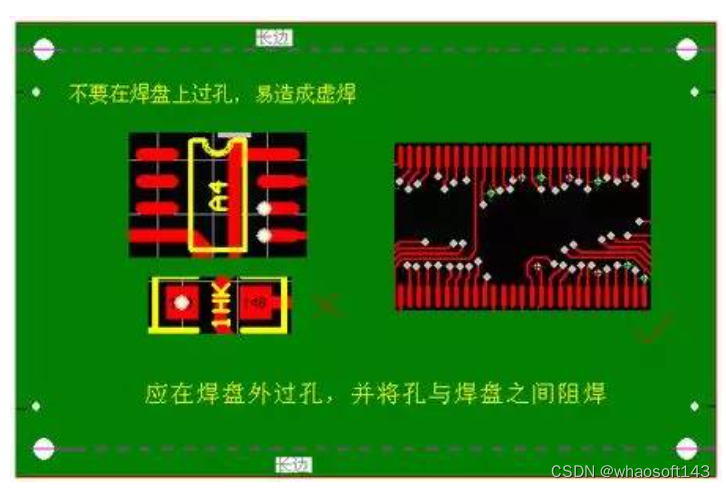

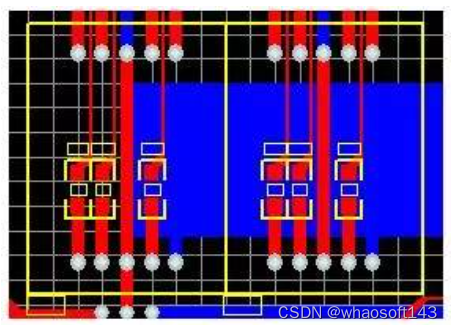

    直接在焊盘上过孔的缺陷是在过回流时锡膏熔化后流到过孔内，造成器件焊盘缺锡，从而形成虚焊。如图：

二极管、钽电容的极性标注

    二极管、钽电容的极性标注应符合行规，以免工人凭经验焊错方向。如图：

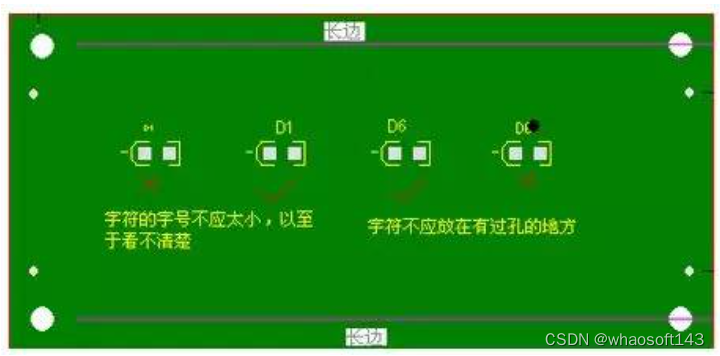

丝印和标识

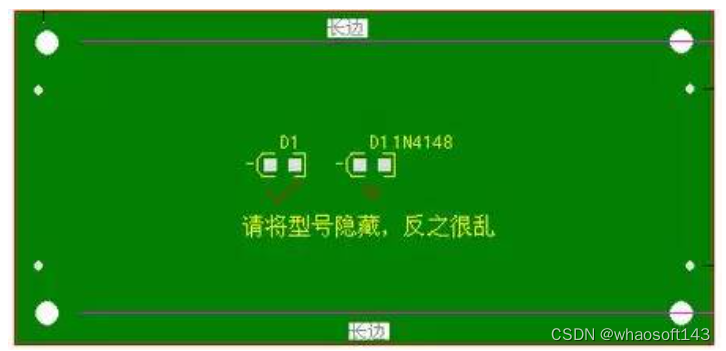

    请将器件型号隐藏，尤其是器件密度高的电路板。否则，眼花缭乱影响找到焊接位置。如下图：

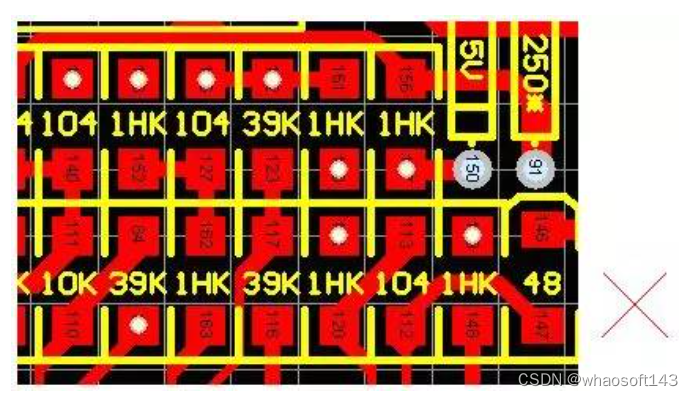

    也不要只标型号，不标标号。如下图所示，造成贴片机编程时无法进行。

    丝印字符的字号不应太小，以至于看不清。字符放置位置应错开过孔，以免误读。

IC焊盘应延长

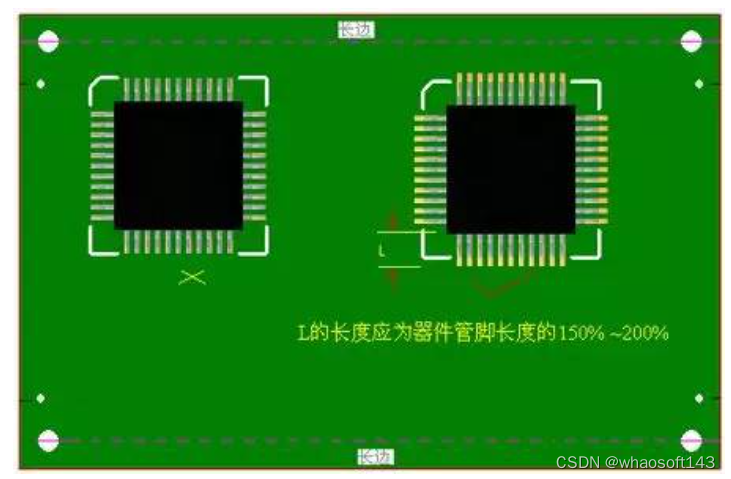

    SOP、PLCC、QFP等封装的IC画PCB时应延长焊盘，PCB上焊盘长度=IC脚部长度×1.5为适宜，这样便于手工用烙铁焊接时，芯片管脚与PCB焊盘、锡三者熔为一体。如图：

IC焊盘的宽度

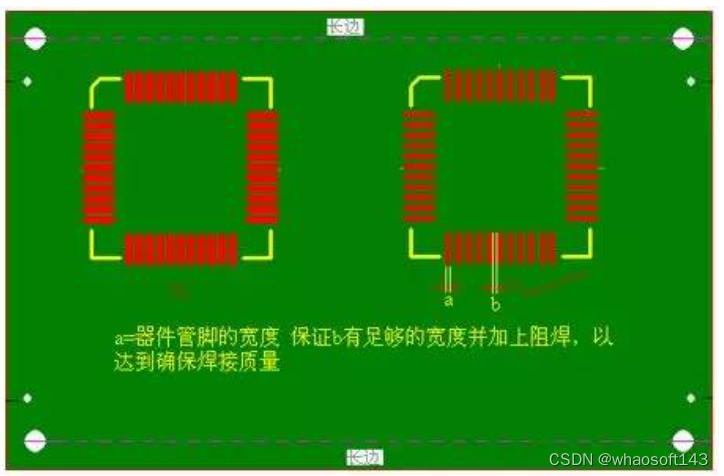

    SOP、PLCC、QFP等封装的IC，画PCB时应注意焊盘的宽度，PCB上焊盘a的宽度=IC脚部宽度(即：datasheet中的Nom.值)，请不要增宽，保证b(即两焊盘间)有足够的宽度，以免造成连焊。如图：

放置器件不要旋转任意角度

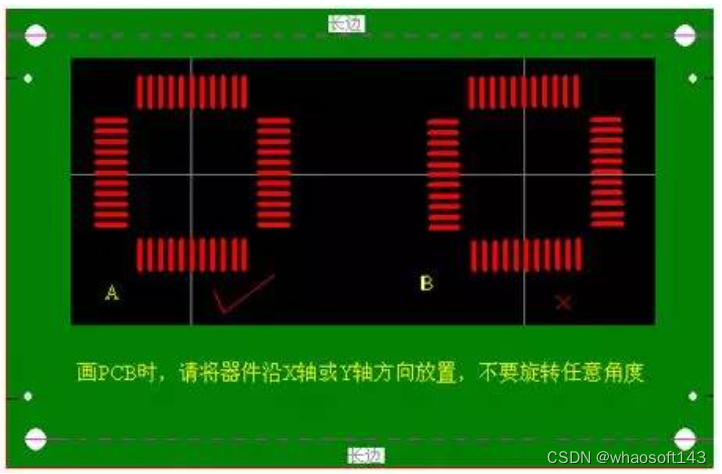

    由于贴片机无法旋转任意角度，只能旋转90℃、180℃、270℃、360℃。如下图B 旋转了1℃，贴片机贴装后器件管脚与电路板上的焊盘就会错开1℃的角度，从而影响焊接质量。

相邻管脚短接时应注意的问题

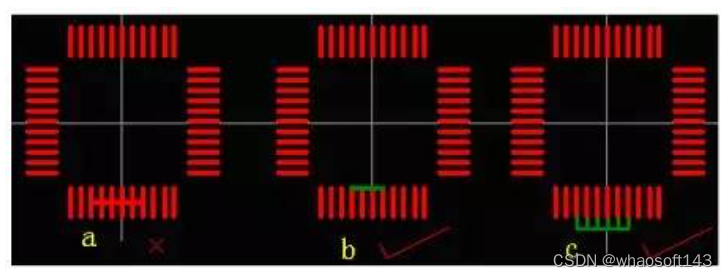

    下图a的短接方法不利于工人识别该管脚是否应该相连，且焊接后不美观。如果画图时按图b、图c的方法短接并加上阻焊，焊接出来的效果就不一样：只要保证每个管脚都不相连，该芯片就无短路现象，而且外观也美观。

关于芯片底下中间有焊盘的问题

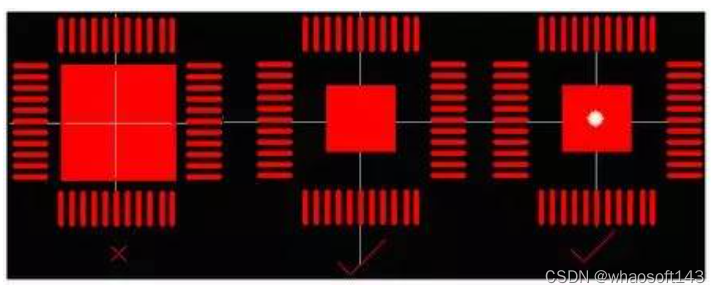

    芯片底下中间有焊盘的芯片画图时如果按芯片的封装图画中间的焊盘，就容易引起短路现象。建议将中间的焊盘缩小，使它与周围管脚焊盘之间的距离增大，从而减少短路的机会。如下图：

厚度较高的两个器件不要紧密排在一起

    如下图所示，这样布板会造成贴片机贴装第二个器件时碰到前面已贴的器件，机器会检测到危险，造成机器自动断电。

关于BGA

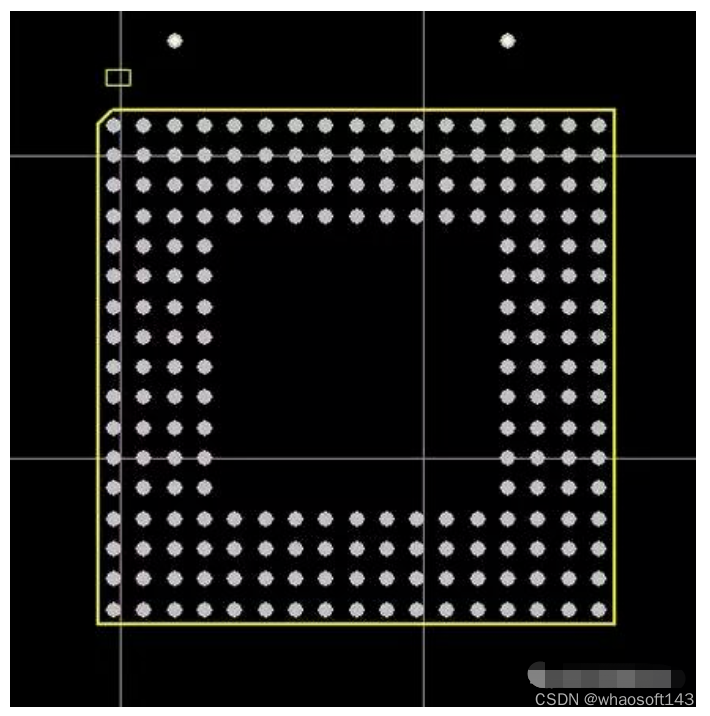

    由于BGA封装比较特殊，其焊盘都在芯片底下，外面看不到焊接效果。为了返修方便，建议在PCB板上打两个 Hole Size:30mil 的定位孔，以便返修时定位(用来刮锡膏的)钢网。

    温馨提示：定位孔的大小不宜过大或过小，要使针插入后不掉、不晃动、插入时稍微有点紧为宜，否则定位不准。如下图：

 而且建议BGA周围一定的范围内要留出空地别放置器件，以便返修时能放得下网板刮锡膏。

PCB板的颜色

    建议不要做成红色。因为红色电路板在贴片机的摄像机的红色光源下呈白色，无法进行编程，不便于贴片机进行焊接。

大器件下面的小器件

    有的人喜欢将小的器件排在同一层的大器件底下，比如：数码管底下有电阻，如下图：

   如此排版会给返修造成困难，返修时必须先拆数码管，还有可能造成数码管损坏。建议将数码管底下的电阻排到Bottom面，如下图：

覆铜与焊盘相连影响熔锡

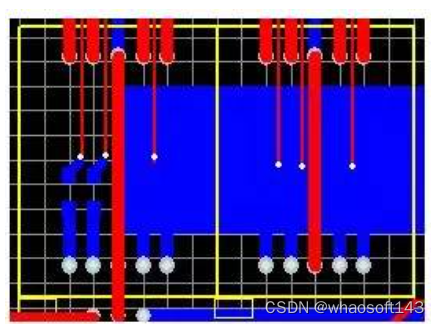

    由于覆铜会吸收大量热量，造成焊锡难以充分熔化，从而形成虚焊。如图所示：

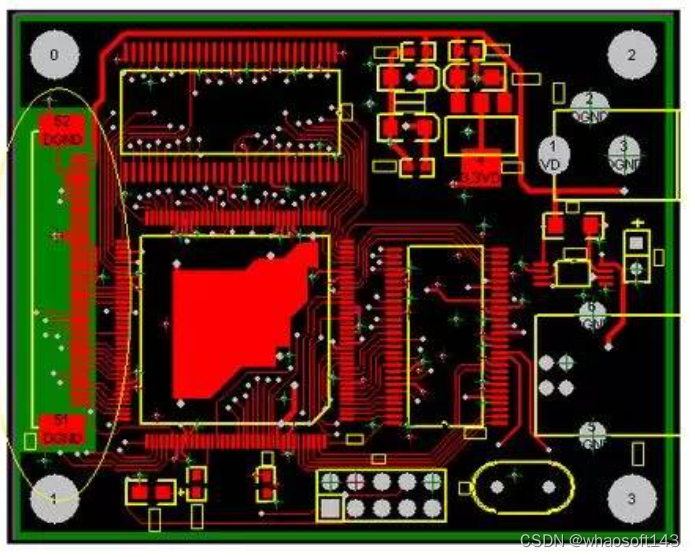

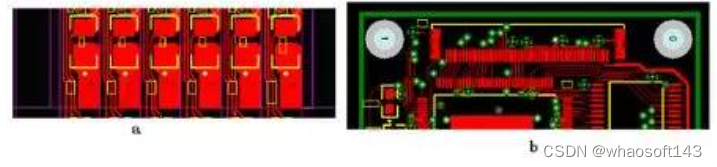

    上图a中器件焊盘直接与覆铜相连;图b中50Pins连接器虽然没直接与覆铜相连，但由于四层板的中间两层为大面积覆铜，所以图a、图b都会因为覆铜吸收 大量热量而造成锡膏不能充分熔化。图b中50Pins连接器的本体是不耐高温的塑料，若温度设定高了，连接器的本体会熔化或变形，若温度设定低了，覆铜吸 收大量热量而造成锡膏不能充分熔化。因此，建议焊盘与大面积覆铜隔离。如图所示：

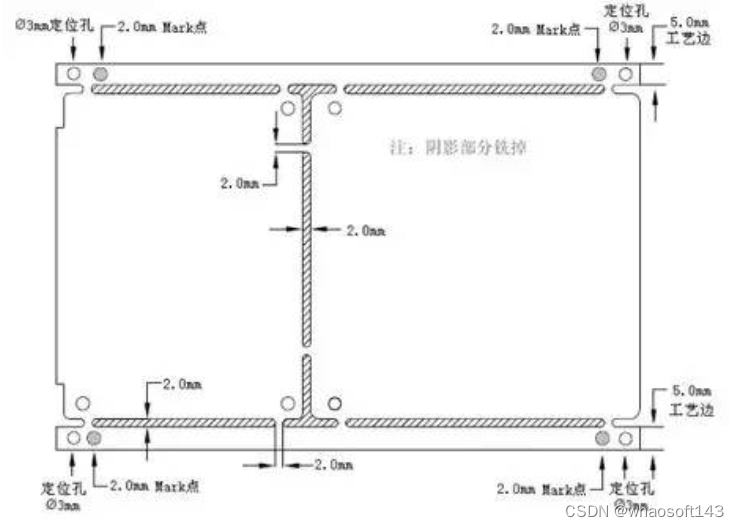

关于拼板的建议及加工艺边

总结

    能用软件进行画图，布线并设计PCB的工程师很多。

    但是一经设计完成，并能很好的提高焊接效率，作者认为需要重点注意以上要素。并且培养良好的画图习惯，能够很好的以加工工厂进行很好的沟通，是每一个工程师都要考虑的。
