TLC5510、DAC0832、TLC7524 接口电路VHDL程序

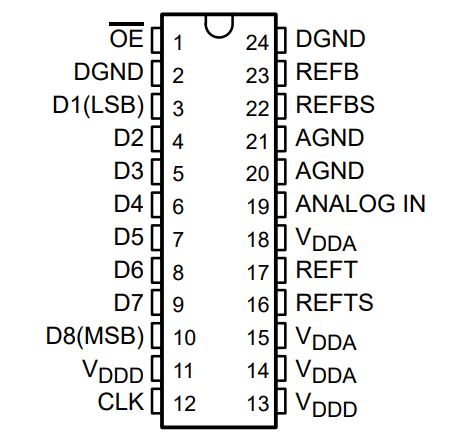

TLC5510接口电路VHDL程序

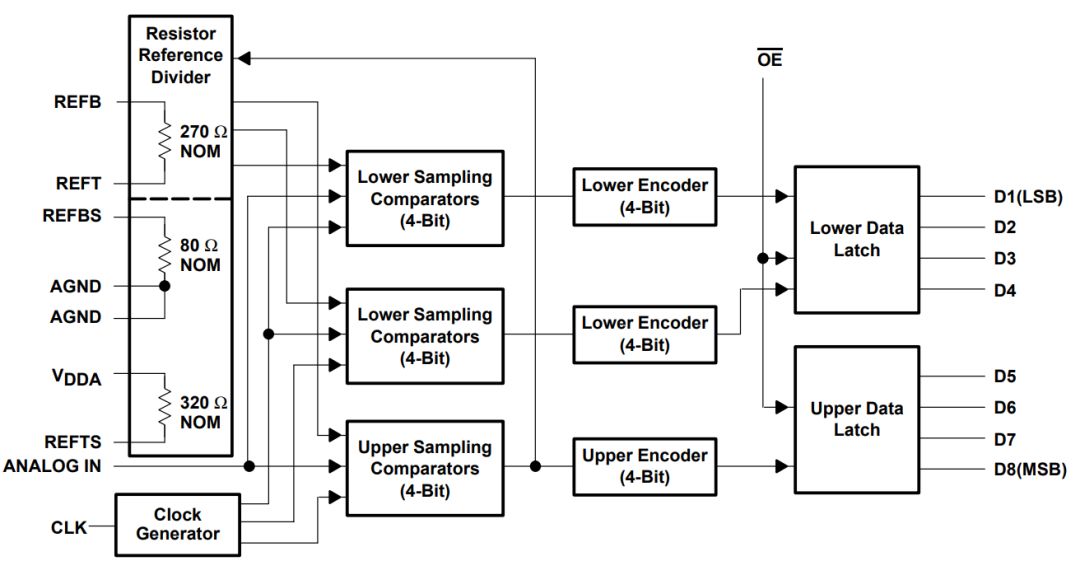

--功能：基于VHDL语言，实现对高速A/D器件TLC5510控制

library ieee;

use ieee.std_logic_1164.all;

entity tlc5510 is

port(clk :in std_logic; --系统时钟

     oe :out std_logic; --TLC5510的输出使能/OE

     clk1:out std_logic; --TLC5510的转换时钟

     din:in std_logic_vector(7 downto 0); --来自TLC5510的采样数据

     dout:out std_logic_vector(7 downto 0)); --FPGA数据输出

end tlc5510;

architecture behav of tlc5510 is

signal q:integer range 3 downto 0;

begin

process(clk) --此进程中，把CLK进行4分频，得到TLC5510的转换时钟

begin

if clk'event and clk='1' then

   if q=3 then q<=0;

   else q<=q+1;

   end if;

end if;

if q>=2 then clk1<='1'; --对系统CLK进行4分频

else clk1<='0';

end if;

end process;

oe<='0'; --输出使能赋低电平
