AD规则设置学习

几个关键的设置

在学习画电路板过程中，遇到了很多的问题，有几个设计的规则是从国外的板子设置中学习的，总结一下。

电气规则(Electrical)

1）间距clearance

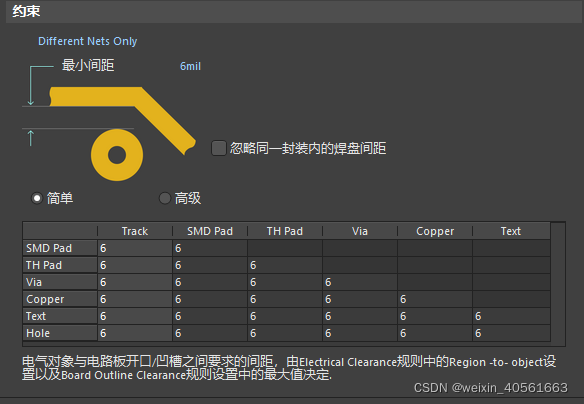

1. 约束对象中每个代表的含义

上图中各个类别代表的含义：

Track	走线
SMD Pad	贴片焊盘
TH Pad	插件焊盘
Via	过孔
Copper	铜皮
Text	文字

2. 间距的规则设计总结

clearance间距规则设计，一个电路中一个规则很难把所有的电路走线规则都规定好，需要设置几个规则，每个规则去对应相应的适应对象。

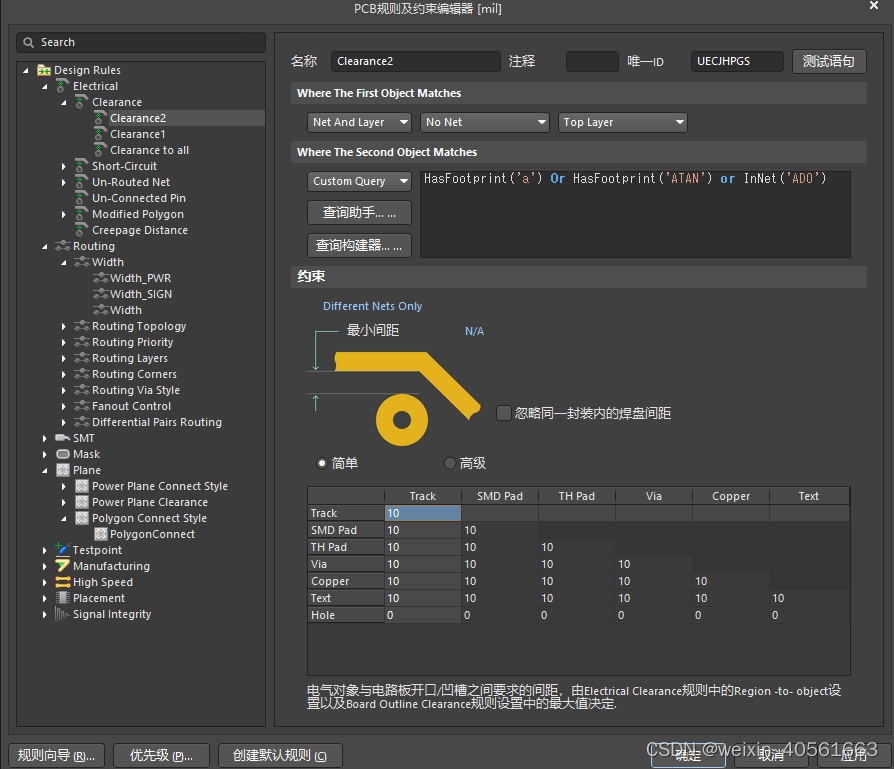

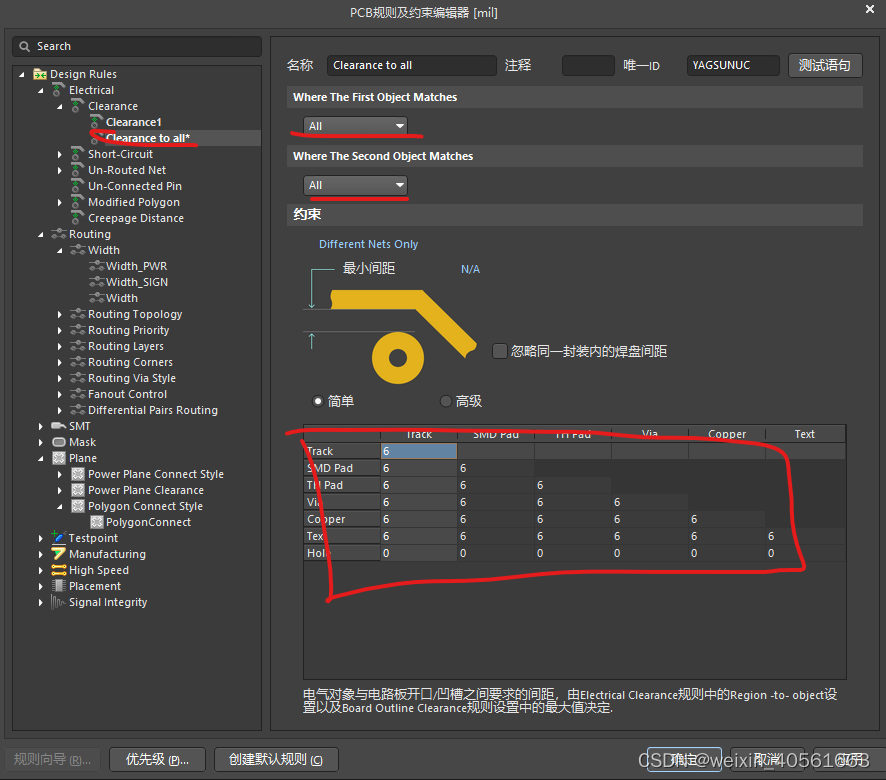

一个电路板中根据全局、特定信号、铺铜三种对象设置三个规则：

走线规则（Routing）

1）Width(线宽）

走线宽度，根据电路中设计到的信号线和电源线需要通过的电流大小设置规则。
设置规则，首先根据电流大小对信号分类

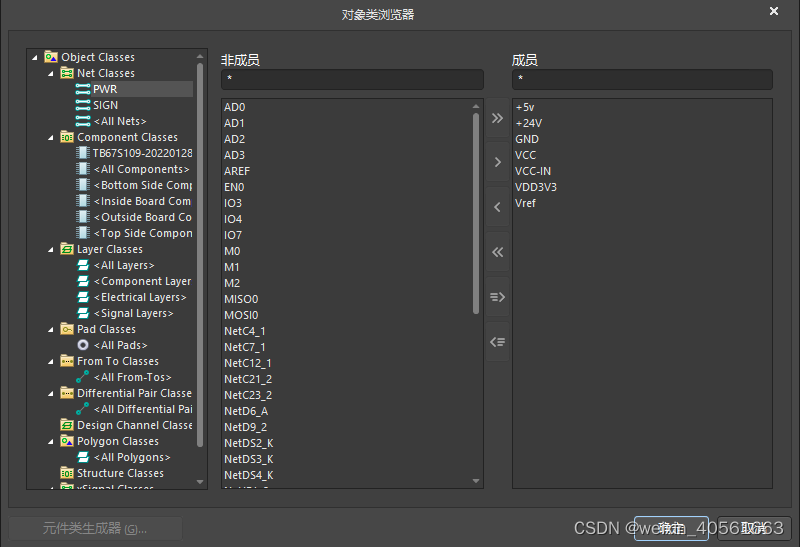

• 信号分类：根据走线的种类分类，在菜单 设计 / 类 中建立PWR、SIGN（电源和信号）两大类并在类中添加相应的对象。

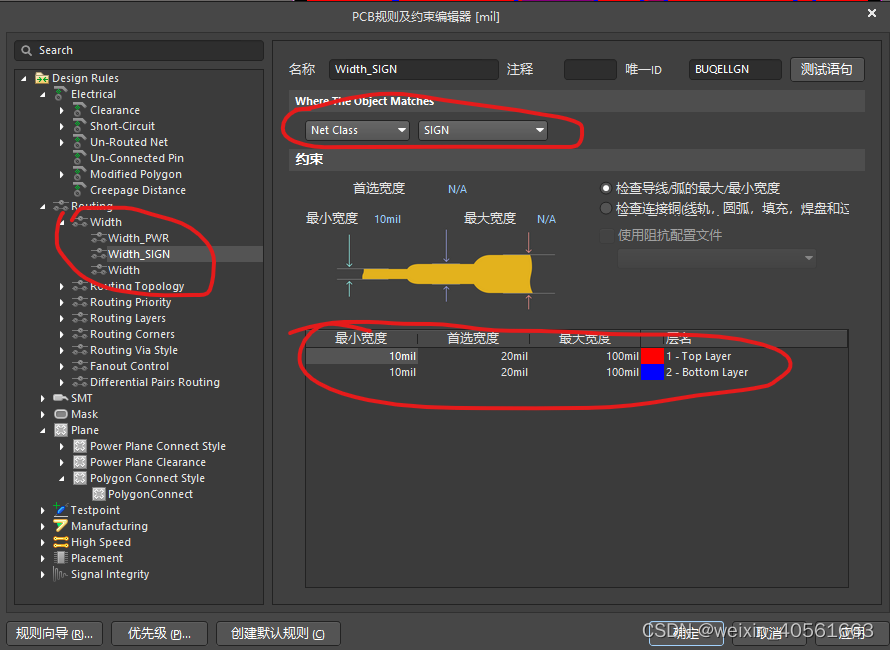

• 按分类设置线宽：在线宽设置中建立PWR、SIGN（电源和信号），按类设置两种线宽。
•
