所属章节
“5.7.3 进度管理” -> “2.进度安排” -> “2)PERT图”
进度安排的常用图形描述方法有Gantt图(甘特图)和项目计划评审技术(Program Evaluation & Review Technique,PERT)图
基本概念
任务:图中的箭头,表示“任务”。
他可以标上完成该任务所需的时间。为表示任务间的关系,可以有空任务(由虚线箭头表示,所需时间为 0)
每个任务可以有一个松弛时间(Slack Time)。
事件:图中的节点,表示“事件”。
事件本身不消耗时间和资源,仅表示某个时间点。
一个事件有一个事件号,和出现该事件的最早时刻,和出现该事件的最迟时刻。1
疑问:
最早时刻,就是起点到该事件的关键路径时间。
最迟时刻,就是整个工程的关键路径时间,减去,该事件到终点的关键路径时间。
关键路径:完成整个工程\项目,所需最长时间
的路径。
原因:整个工程中的所有事件节点都要执行。多个任务可能并行执行,因此,只要最长路径完成,则其他并行路径也已经执行完成,保证整个工程的事件都执行完成了。
一般题目问:完成该项目的最短时长
,就是求关键路径长度
。
任务的松弛时间:表示不影响整个工期的前提下,完成该任务有多少机动余地。
某个任务的松弛时间 = 工程关键路径 - 包含该任务的最长路径耗时

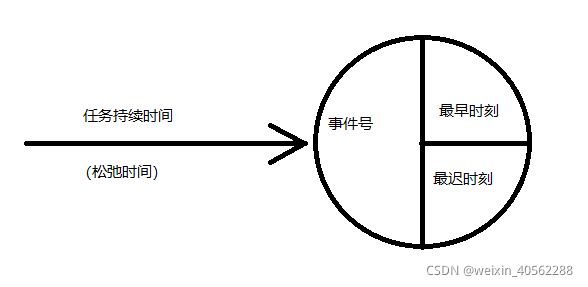

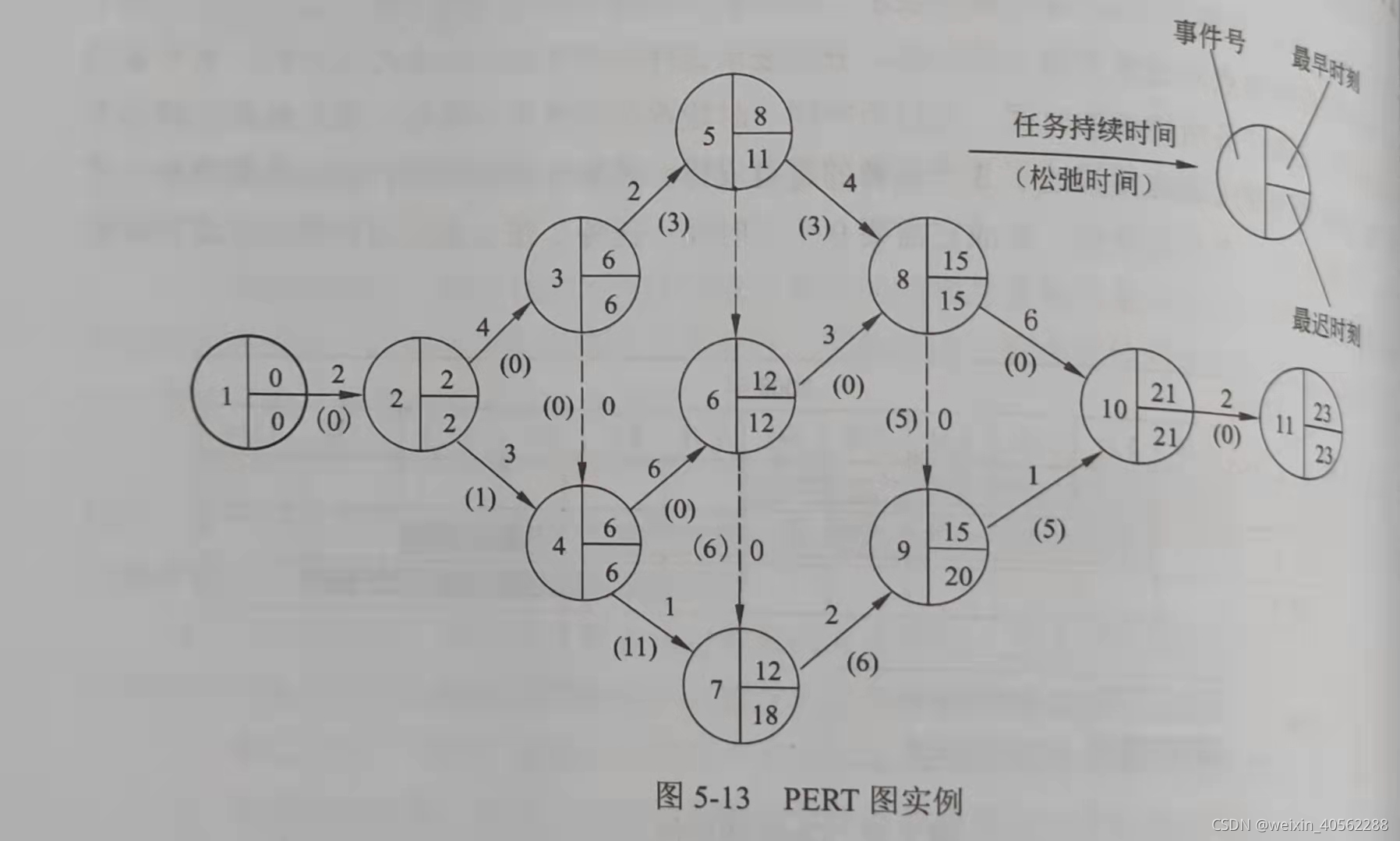

图的表示

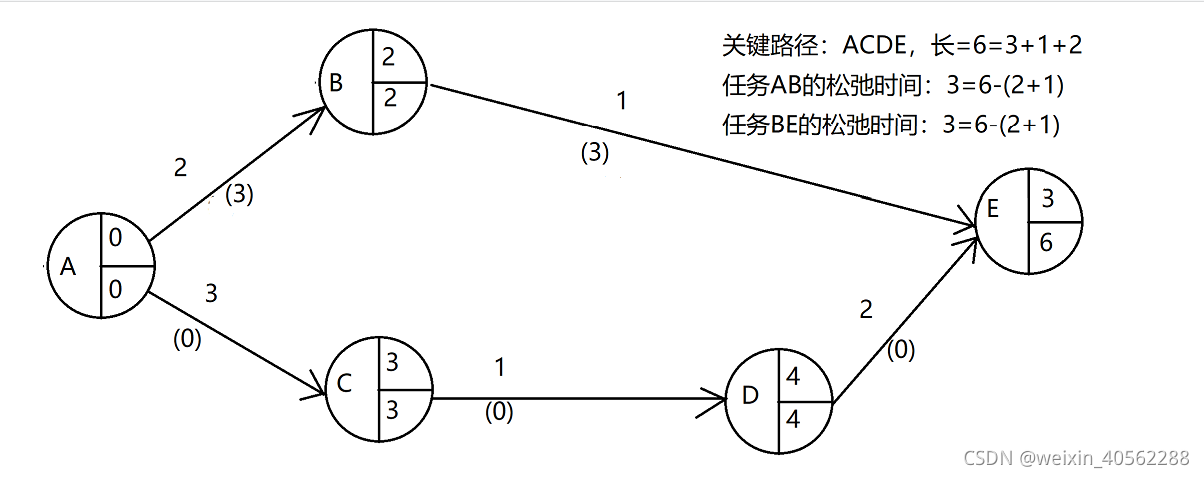

扩展:
1、工程关键路径上的所有任务,松弛时间都为0。 -> 因为包含这些任务的最长路径就工程关键路径。
举例

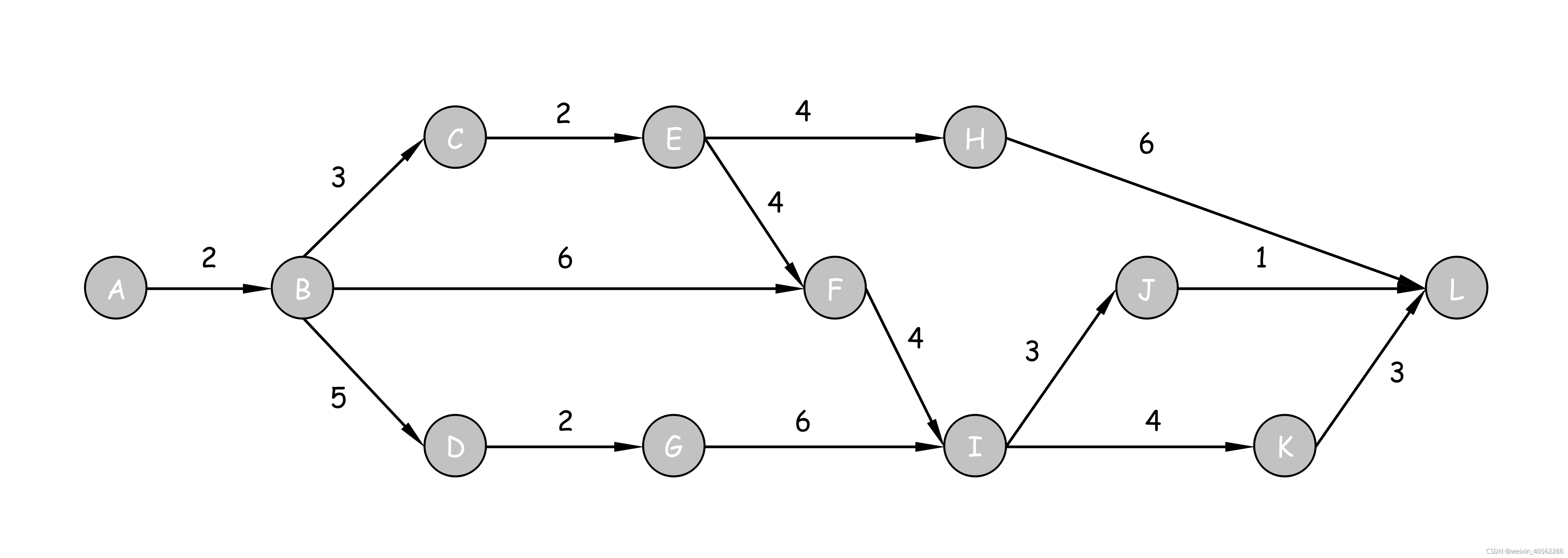

某个工程有简单PERT图如下:
事件:每个节点都是一个时间。{A,B,C,…,J,K,L}
任务:每个箭头都是一个任务。
该工程的关键路径,有两条,耗时都是22:
1、ABDGIKL,耗时为 2+5+2+6+4+3 = 22;
2、ABCEFIKL,耗时为 2+3+2+4+4+4+3 = 22;
任务HL 的松弛时间:5。因为工程关键路径长=22,包含任务HL的最长路径就是ABCEHL。故22-(2+3+2+4+6)=22-17=5。
任务DG 的松弛时间:0。因为工程关键路径长=22,包含任务DG的最长路径就是工程关键路径为ABDGIKL=22。故22-22=0。
任务EF 的松弛时间:。因为工程关键路径长=22,包含任务EF的最长路径就是工程关键路径为 ABCEFIKL=22。故22-22=0。
若活动AB的最早开始时间为第一天,则任务FI的最早开始时间为第 12 = (1+(2+3+2+4)) = (1+ max{ABF, ABCEF})
天。 —— 例题可查看 2017年上半年17\18题。
–> 注意:开始时间从1开始,而非0,所以要+1。一般都是从0开始。
要求事件F所有前续任务都完成,才可开始任务FI。故其实求的是A->F的关键路径
