继上篇文章，本篇继续学习，包括内容为：

例3.3 连续线阵不同观察方向时的波束图

---

例3.3 连续线阵不同观察方向时的波束图

考虑长度为 的连续线阵，考察波束观察方向分别取 时的波束图。

采用下式

计算运用均匀加权并经过指向调整得到波束响应，结果显示于下列图中。其中所示波束图的对数表示结果。

从图中可以看出，获得的波束主瓣均指向期望的波束观察方向，并且波束图相对于线阵对称。随着波束观察角度0。从线阵正横方向向端射方向变化，波束主瓣宽度逐渐变宽。而在图所示波束中，60°方位与120°方位波束主瓣相连。

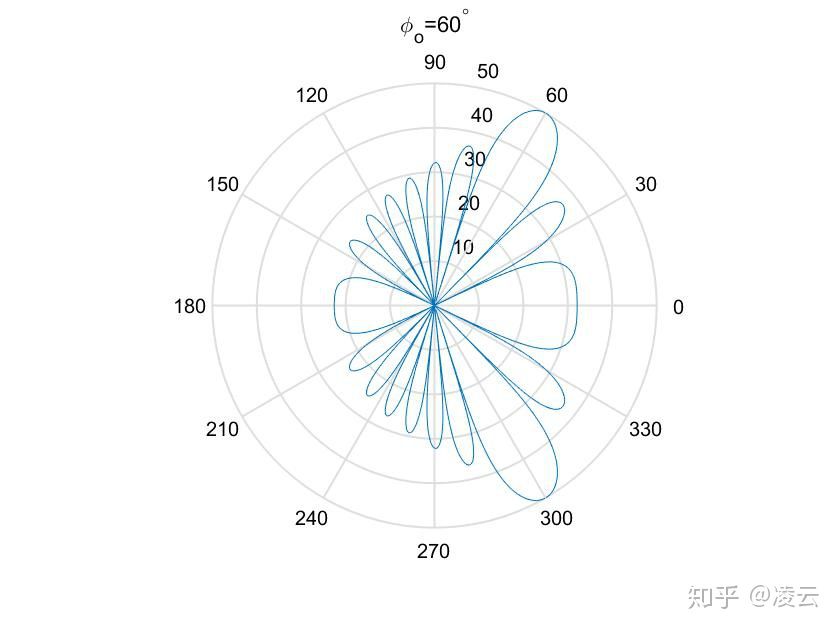

图 1

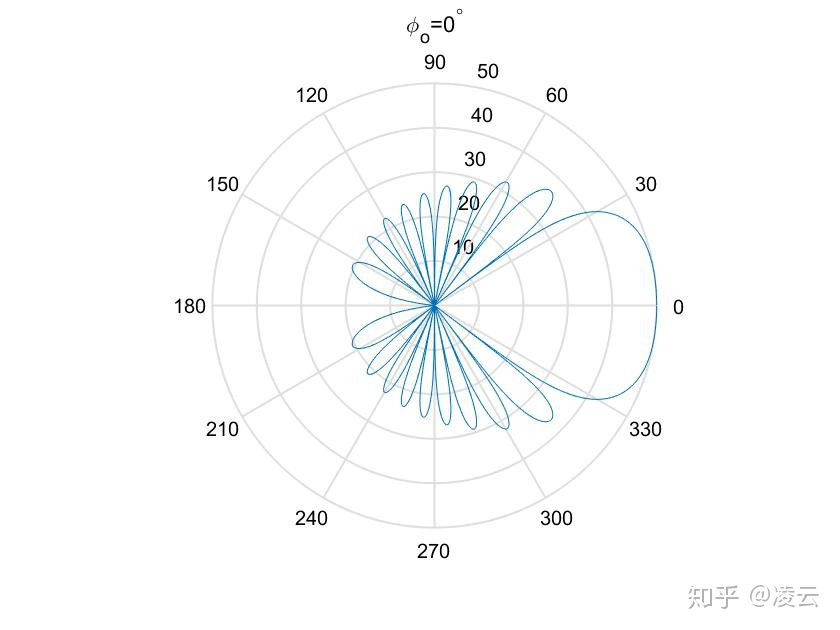

图 2

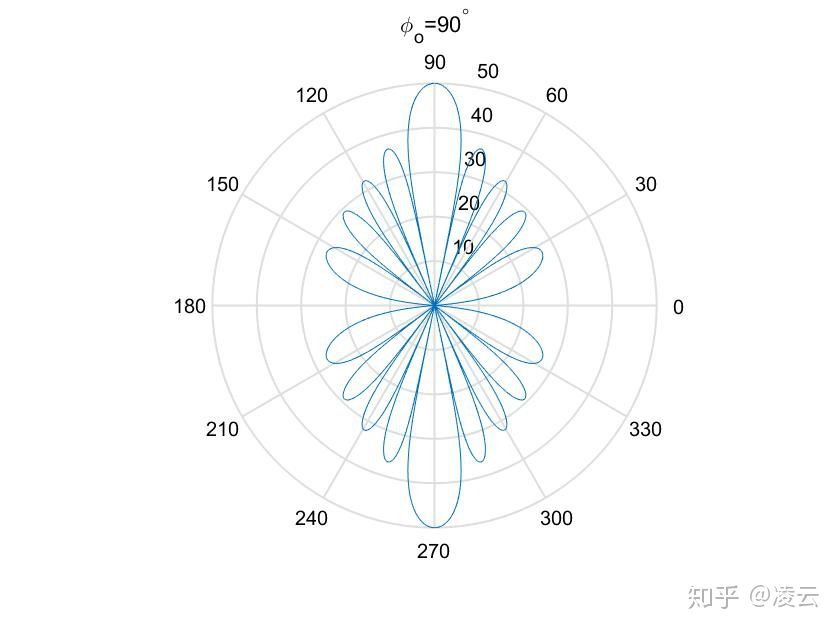

图 3

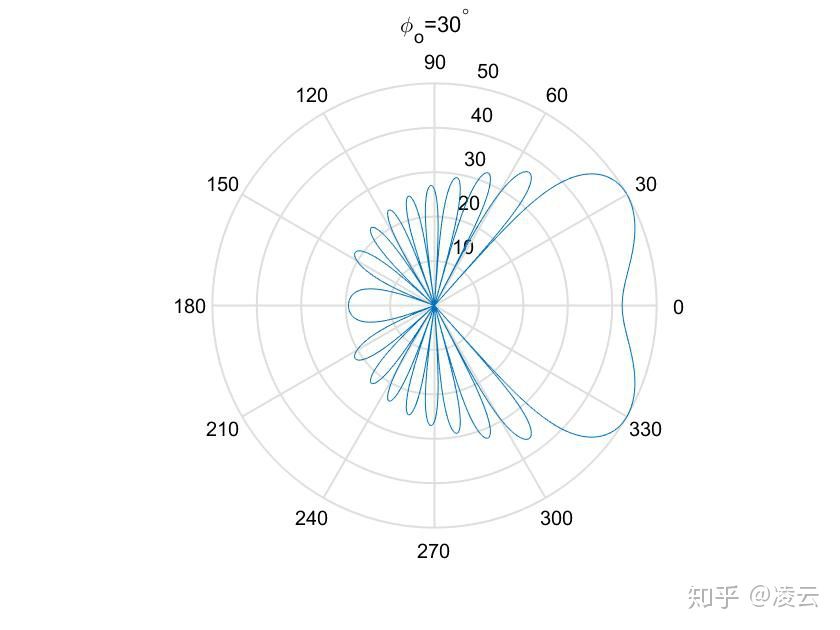

图 4

f=1000;      %频率
c=340;       %声速
lambda = c/f;
space=0.04;  %麦克风间距
L=5*lambda;         %连续阵间距
theta_angle=0:0.1:360;
theta=theta_angle*pi/180;
theta_d = [0 30 60 90] *pi./180; %入射角度
for i = 1:length(theta_d)
    thet = theta_d(i);
    B=sin(pi*L/lambda*(cos(theta)-cos(thet)))./(pi*L/lambda*(cos(theta)-cos(thet)));
    B_db=20*log10(B);
    index = B_db < -50;
    B_db(index) = -50;
    figure;
    polar(theta,50+B_db);
    title_txt = [num2str(thet*180/pi)];
    title(['\phi_o=' title_txt '^\circ']);
end
