PTC热敏电阻的原理及应用

PTC热敏电阻的工作原理与技术特性

一、核心物理机制
1.材料科学基础
PTC（Positive Temperature Coefficient）热敏电阻以钛酸钡（BaTiO₃）为基体，通过掺杂稀土元素（如锶、铅）形成半导体陶瓷。其独特性能源于晶界处的肖特基势垒：
常温态：晶界处载流子浓度高，电阻率约10²-10³Ω·cm
临界温度（居里点）：温度超过Tc（通常60℃-120℃）时，介电常数骤降，势垒高度指数级上升，电阻率可激增3-8个数量级

2.动态响应模型
采用动态热平衡方程描述其工作过程：
C\frac{dT}{dt} = I²R(T) - k(T-Tₐ)
其中：
C：热容（J/℃）
k：散热系数（W/℃）
Tₐ：环境温度
当I²R(T) > k(T-Tₐ)时触发自加热效应，形成正反馈循环。

二、关键工作模式
1.温度传感模式
线性区（T<Tc）：电阻变化率约0.5%-3%/℃，适用于精密温度检测
开关区（T>Tc）：用于过温保护，响应时间可达毫秒级
2. 电流限制模式
在浪涌保护中的典型应用流程：
1.冷态低电阻（如50Ω）允许大电流通过
2.自加热至Tc后电阻跃升（如50kΩ）
3.电流被限制至安全值（ΔI>90%）

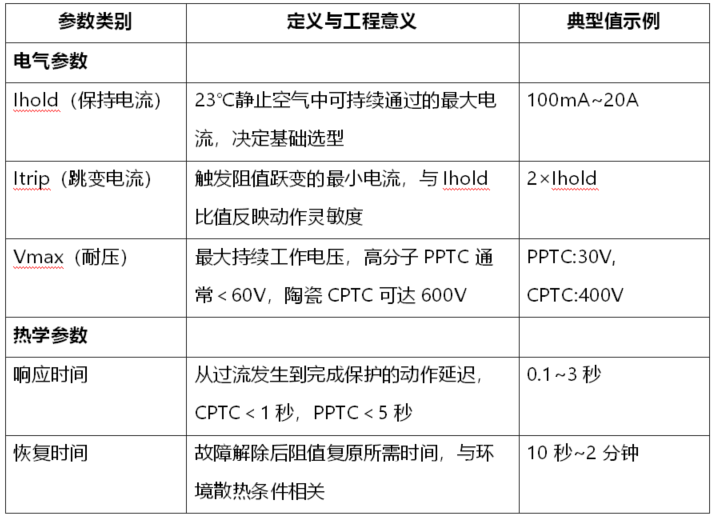

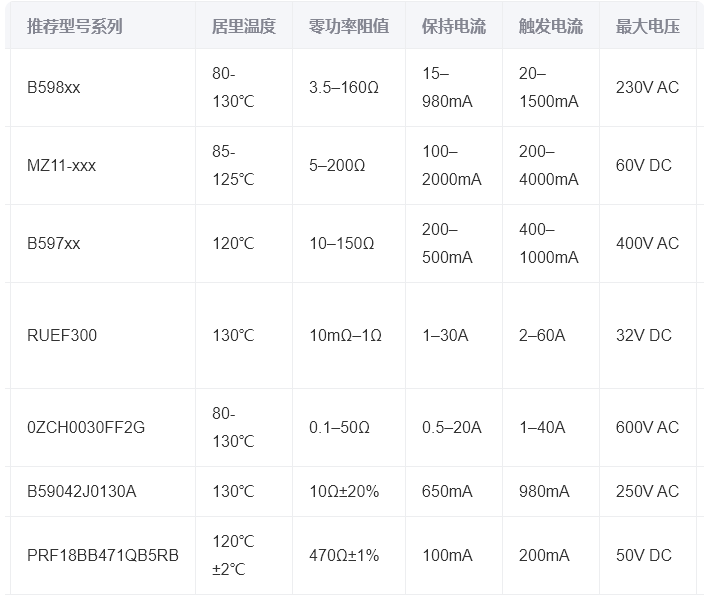

核心性能参数

PTC热敏电阻的核心分类与特性对比

一、材料结构分类及特性差异

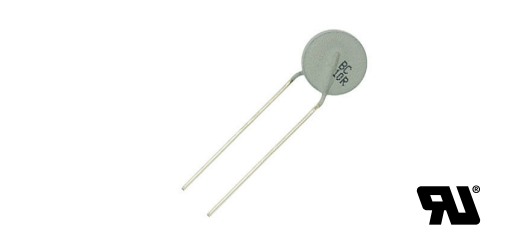

1.陶瓷PTC（CPTC）
材料构成：以钛酸钡（BaTiO₃）为基础，掺杂锶、铅及稀土元素（Y/Nb/Bi/Sb），经高温烧结形成多晶半导体陶瓷结构 。
关键特性：
o居里温度点明确（通常60_{120℃），超过阈值后电阻阶跃增长达10⁴}10⁶倍 ；
o耐压能力强（最高600V），寿命长达10万次过流保护 ；
o温度响应速度较慢（热时间常数约10~60秒） 。
2.高分子PTC（PPTC）
材料构成：炭黑/石墨填充聚合物（如聚乙烯），通过膨胀效应阻断导电通路 。
关键特性：
o居里温度范围宽（85~125℃），电阻跃变幅度约10³倍 ；
o动作速度快（毫秒级响应），但耐压较低（通常<60V） ；
o成本优势显著，适用于消费电子产品 。

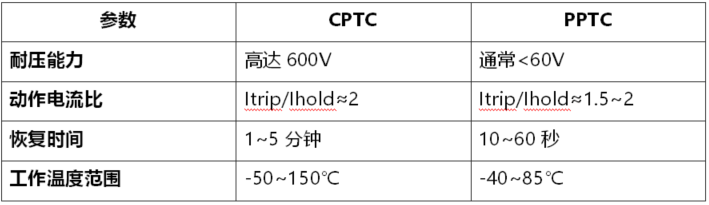

二、性能参数横向对比

20+行业应用场景解析

1.电子电路保护

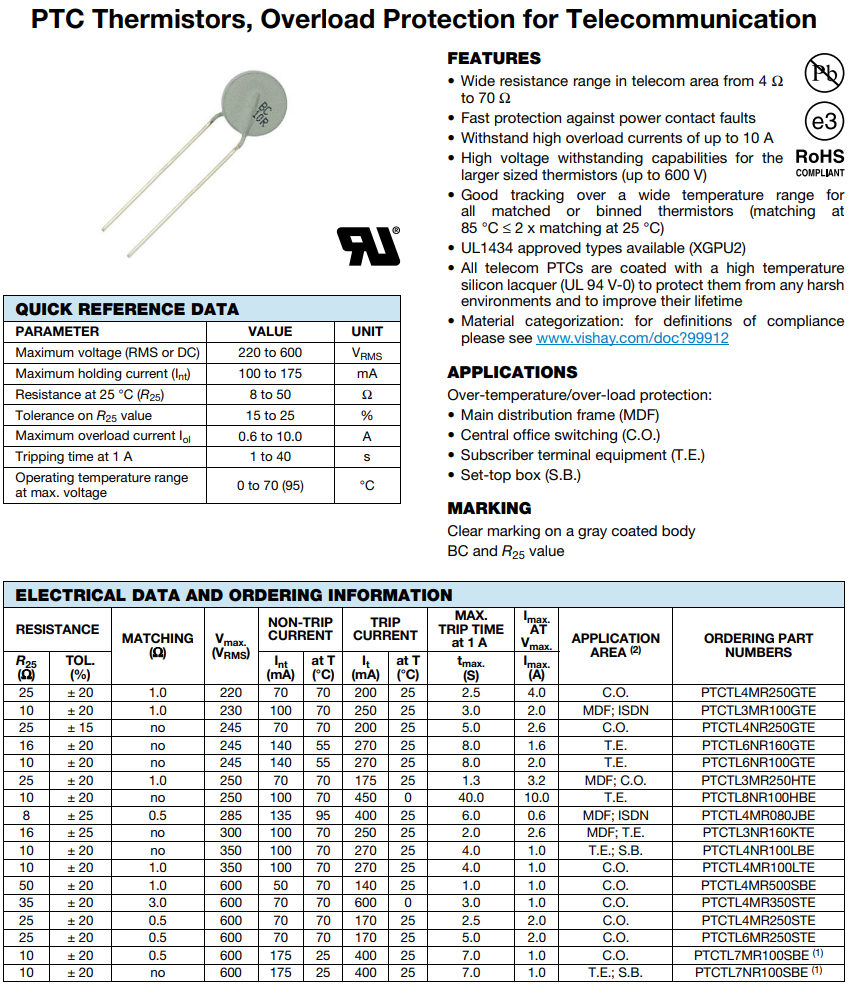

过流保护：串联在DC电源线路中（如手机充电器），异常电流引发温升使电阻骤增，切断电路（例：TE Connectivity的RUEF300系列）
浪涌抑制：与MOV配合用于AC输入端，抑制开机冲击电流
2. 电机与变压器
马达启动：单相电机启动绕组中作为电流继电器替代方案（如空调压缩机）
变压器消磁：CRT显示器消磁电路核心元件
3. 新能源领域
锂电池组保护：在18650电池模组中实现单体过温关断（特斯拉早期BMS设计）
光伏逆变器：DC侧绝缘监测电路的恒温加热元件
4. 汽车电子
座椅加热：自调节式加热垫（奔驰Smart Thermo技术）
LED车灯：恒流驱动补偿（奥迪矩阵大灯温控模块）
5. 家电创新
咖啡机蒸汽控制：德龙ECAM系列锅炉温度反馈系统
电吹风过热保护：戴森Supersonic的智能风温调节
6. 工业自动化
PLC模块自诊断：西门子S7-1500 I/O模块故障检测
3D打印喷嘴温控：Ultimaker热端快速校准
7. 医疗设备
呼吸机加热管路：瑞思迈AirSense 10的湿度调节系统
血液分析仪恒温：希森美康XN系列反应槽控温
8. 新兴技术领域
卫星热控：SpaceX星链相控阵天线温度补偿
量子计算：稀释制冷机级间温度监测
