使用TDA2030单电源供电进行正负电源转化

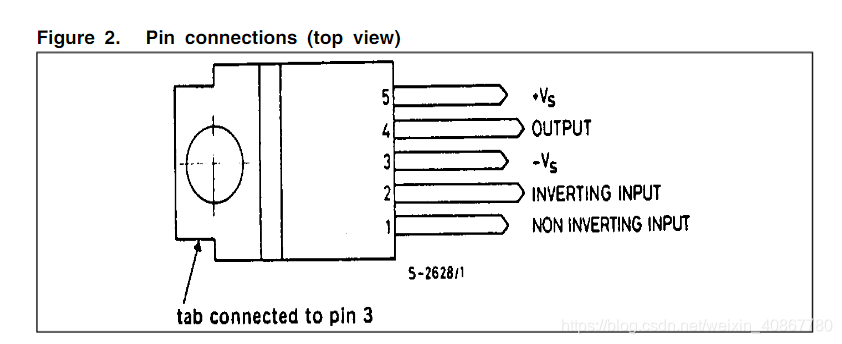

1. tda的引脚

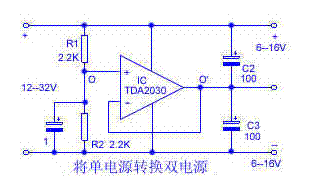

2.tda2030 正负电源转换原理图



当供电为12v 正负电源输出在正负6.1v 在进行测试电源内阻在3欧 左右

o·需要和供电地隔离 搭建电路测试正负电源的纹波大约在20mv可以接受

关于带负载能力 电源内阻越小，说明带负载能力越强

电阻内阻越大 说明带负载能力越弱

从测试结果可以看出带负载能力还可以接受，待后期板子进行进一步测试
