Screw是一个开源工具包，用于一键生成数据库文档，支持MySQL、Oracle等多种数据库，可输出HTML、Markdown等格式。本文介绍了Screw的使用步骤，包括引入库、通过命令行或Java代码生成文档，适合快速生成规范的数据库设计文档。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

前言

最近因为工作的需要，让我写数据库设计文档，可是我最烦文档类的工作了，之前写过一篇

《mysql数据库设计文档-导出字段设计》的文章，使用的navicat工作，不过导出的格式是excel不符合格式，还得自己整理，现在用screw 工具包，整合到springboot的项目中便可以自动生成数据库设计文档，非常方便，下面就分享一下教程

提示：以下是本篇文章正文内容，下面案例可供参考

一、screw 是什么？

screw是一个一键式生成数据库文档的开源工具包，目前screw可以生成word、md和html格式类的文档，支持freemarker和velocity两种模板引擎。数据源支持HikariDataSource，DruidDataSource可能会发生类型转换报错。

二、screw 特点

支持多种数据库：cn.smallbun.screw支持主流的关系型数据库，如MySQL、Oracle、SQL Server、PostgreSQL等。
自动生成文档：通过读取数据库的元数据信息（表结构、列属性、索引等），自动生成完整的数据库文档。
多种输出格式：cn.smallbun.screw支持多种文档格式，包括HTML、Markdown、Word、Excel等，以满足不同的需求和使用场景。
高度可定制：提供丰富的配置选项，允许用户根据需要自定义文档的样式、布局和内容。
命令行和代码两种方式：可以通过命令行工具或者在Java代码中集成使用，灵活方便。

三、使用步骤

1.引入库

pom文件中引入jar依赖

<!--  数据库设计文档生成工具-->
<dependency>
    <groupId>cn.smallbun.screw</groupId>
    <artifactId>screw-core</artifactId>
    <version>1.0.5</version>
</dependency>

2.通过命令行工具使用：

下载cn.smallbun.screw的JAR文件，并将其添加到项目中。
在命令行中执行以下命令：java -jar screw.jar -url jdbc:mysql://localhost:3306/database -driver com.mysql.jdbc.Driver -username root -password 123456 -type html -outDri doc
上述命令使用MySQL数据库作为示例，根据实际情况修改数据库连接相关参数。通过-type指定输出文档的格式，通过-outDri指定输出路径。

3.通过Java代码使用：

代码如下（下面用的是postgres数据库）：


import cn.smallbun.screw.core.Configuration;
import cn.smallbun.screw.core.engine.EngineConfig;
import cn.smallbun.screw.core.engine.EngineFileType;
import cn.smallbun.screw.core.engine.EngineTemplateType;
import cn.smallbun.screw.core.execute.DocumentationExecute;
import cn.smallbun.screw.core.process.ProcessConfig;
import com.zaxxer.hikari.HikariConfig;
import com.zaxxer.hikari.HikariDataSource;

import javax.sql.DataSource;
import java.util.ArrayList;
import java.util.List;

public class DatabaseDesignDocUtil {

    public static void main(String[] args) {
        documentGeneration();
    }

    /**
     * 文档生成
     */
    public static void documentGeneration() {
        //数据源
        HikariConfig hikariConfig = new HikariConfig();
        hikariConfig.setDriverClassName("org.postgresql.Driver");
        hikariConfig.setJdbcUrl("jdbc:postgresql://39.164.52.80:5432/work_face");
        hikariConfig.setUsername("postgres");
        hikariConfig.setPassword("POSTGRES");
        //设置可以获取tables remarks信息
        hikariConfig.addDataSourceProperty("useInformationSchema", "true");
        hikariConfig.setMinimumIdle(2);
        hikariConfig.setMaximumPoolSize(5);
        DataSource dataSource = new HikariDataSource(hikariConfig);
        //生成配置
        EngineConfig engineConfig = EngineConfig.builder()
                //生成文件路径
                .fileOutputDir("C:\\Users\\tarzan\\Desktop\\doc")
                //打开目录
                .openOutputDir(true)
                //文件类型
                .fileType(EngineFileType.WORD)
                //生成模板实现
                .produceType(EngineTemplateType.freemarker)
                //自定义文件名称
                .fileName("智能工作面数据库设计文档").build();

        //忽略表
        List<String> ignoreTableName = new ArrayList<>();
        ignoreTableName.add("test_user");
        ignoreTableName.add("test_group");
        //忽略表前缀
        ArrayList<String> ignorePrefix = new ArrayList<>();
        ignorePrefix.add("test_");
        //忽略表后缀
        ArrayList<String> ignoreSuffix = new ArrayList<>();
        ignoreSuffix.add("_test");
        ProcessConfig processConfig = ProcessConfig.builder()
                //指定生成逻辑、当存在指定表、指定表前缀、指定表后缀时，将生成指定表，其余表不生成、并跳过忽略表配置
                //根据名称指定表生成
                .designatedTableName(new ArrayList<>())
                //根据表前缀生成
                .designatedTablePrefix(new ArrayList<>())
                //根据表后缀生成
                .designatedTableSuffix(new ArrayList<>())
                //忽略表名
                .ignoreTableName(ignoreTableName)
                //忽略表前缀
                .ignoreTablePrefix(ignorePrefix)
                //忽略表后缀
                .ignoreTableSuffix(ignoreSuffix).build();
        //配置
        Configuration config = Configuration.builder()
                //版本
                .version("1.0.0")
                //描述
                .description("数据库设计文档生成")
                //数据源
                .dataSource(dataSource)
                //生成配置
                .engineConfig(engineConfig)
                //生成配置
                .produceConfig(processConfig)
                .build();
        //执行生成
        new DocumentationExecute(config).execute();
    }

}

在上述示例中，我们创建了一个Configuration对象，配置了数据库连接信息和文档输出选项。然后，通过DocumentationExecute执行文档生成操作。需要改成mysql等别的数据库的，请在代码中改下驱动配置和连接配置。

使用方法

idea等编辑器里，运行main的主方法即可。

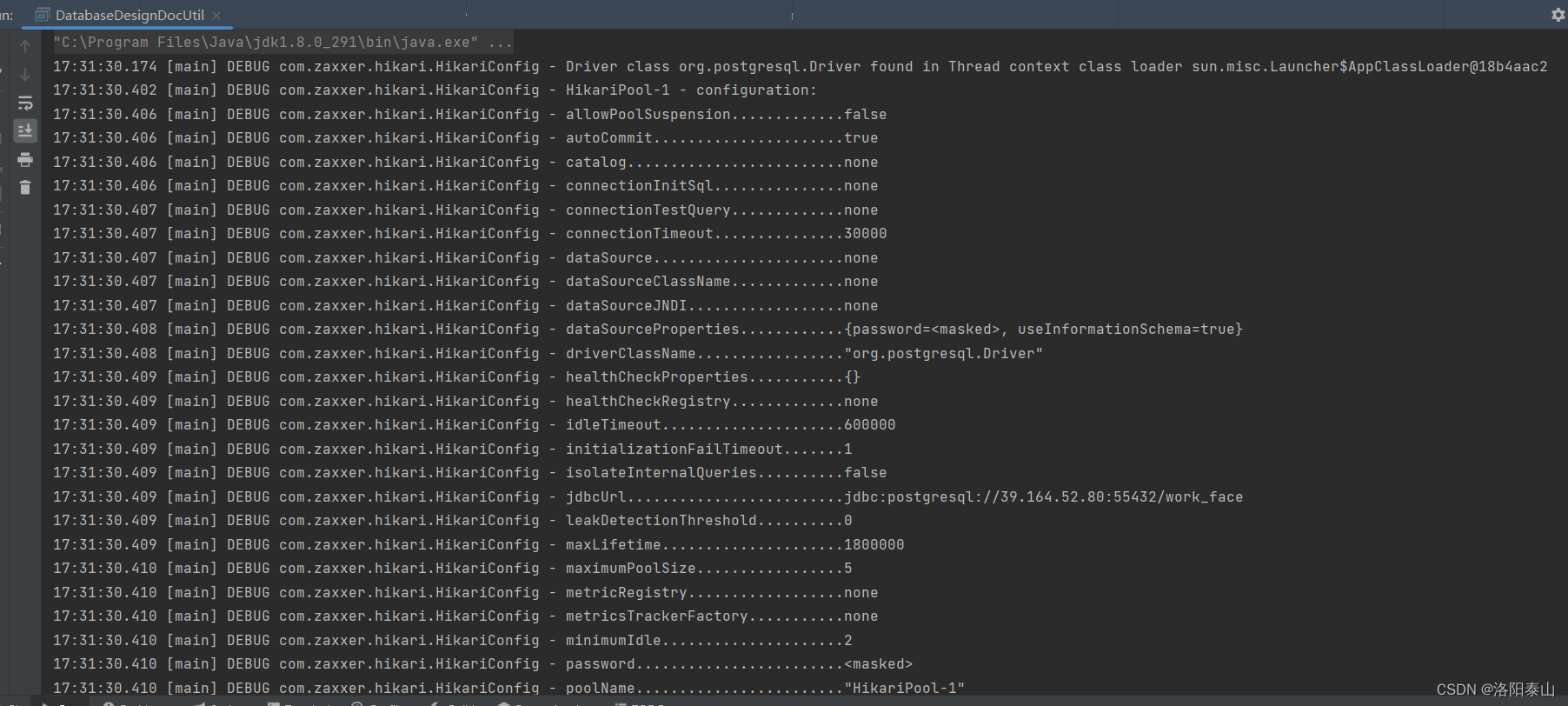

控制台输出示例

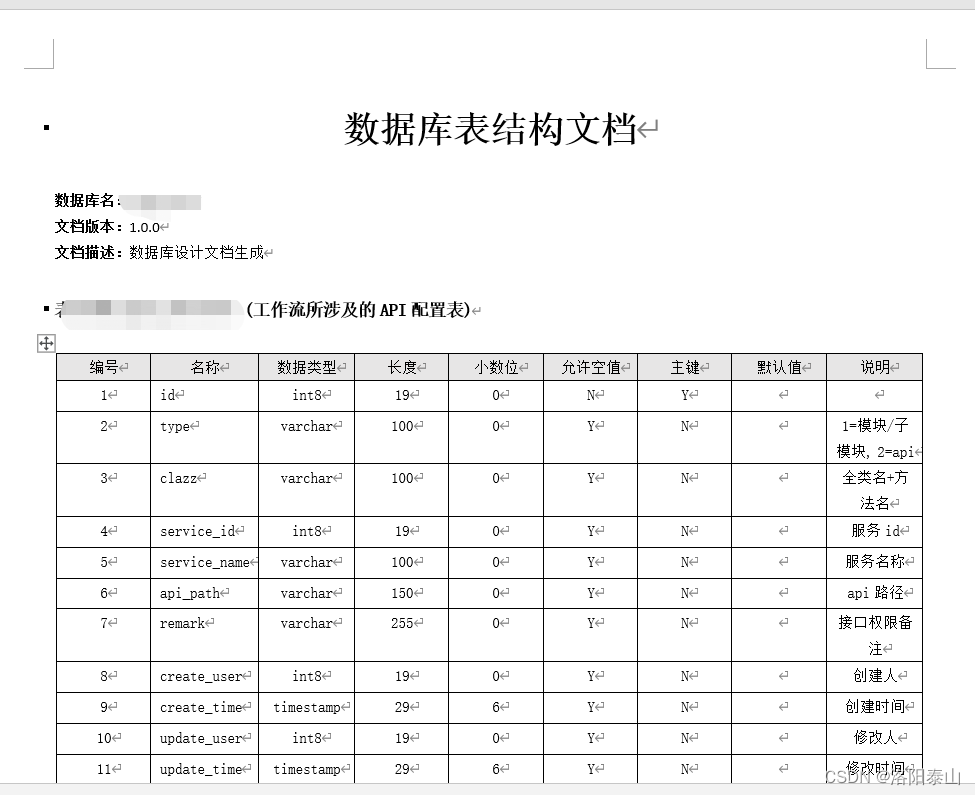

生成文档展示

补充知识

cn.smallbun.screw 是一个开源的数据库文档生成工具，用于将数据库结构以文档形式展示。下面将详细介绍 cn.smallbun.screw 的特点、使用方式以及其在实际项目中的应用。

一、`cn.smallbun.screw` 的特点：

支持多种数据库：cn.smallbun.screw 支持主流的关系型数据库，如 MySQL、Oracle、SQL Server、PostgreSQL 等，可以适用于不同的数据库平台。
自动生成文档：该工具可以自动解析数据库的结构，包括表、字段、索引、约束等信息，并生成相应的文档。这样，开发人员无需手动编写和更新数据库文档，节省了大量的时间和精力。
自定义模板：cn.smallbun.screw 提供了丰富的文档模板，用户可以根据需要选择合适的模板进行定制。模板支持多种输出格式，如 HTML、Markdown、Word 等，使得生成的文档更加灵活和美观。
数据库版本控制：cn.smallbun.screw 支持与版本控制系统（如 Git）集成，可以记录数据库结构的变化历史。这对于团队协作和项目追踪非常有用，能够方便地查看和比较不同版本数据库结构的差异。
命令行和 Maven 插件：cn.smallbun.screw 提供了命令行工具和 Maven 插件，方便集成到项目中，并可以通过简单的命令或配置实现文档生成。

二、`cn.smallbun.screw` 的使用方式：

引入依赖：首先需要将 cn.smallbun.screw 的依赖添加到项目中。可以通过 Maven 或手动下载 jar 包的方式引入。
配置数据库：在项目的配置文件中，配置要连接的数据库信息，包括驱动类、URL、用户名和密码等。
配置文档生成：根据需要，配置文档输出的格式、路径、模板等相关参数。可以选择使用默认模板，也可以自定义模板。
运行工具：通过命令行工具或 Maven 插件运行 cn.smallbun.screw，触发文档生成过程。工具会连接数据库，解析结构并生成相应的文档。
查看文档：生成文档后，可以查看生成的文档文件，并根据需要进行调整或分享给相关人员。

三、`cn.smallbun.screw` 的应用场景：

项目文档：cn.smallbun.screw 可以作为项目文档的一部分，记录数据库结构和设计的细节，方便团队成员了解数据库的组成和关系。
数据库维护：生成的文档可以作为数据库维护的参考，开发人员和 DBA 可以根据文档了解表结构、列定义、索引等信息，方便进行数据库优化和修改。
数据库迁移：当进行数据库迁移或升级时，cn.smallbun.screw 可以帮助记录当前数据库结构，并与迁移后的数据库结构进行对比，以确保数据一致性和完整性。
文档共享：生成的文档可以方便地与团队成员、客户或其他相关方共享，使得数据库设计和结构更加透明和可理解。

总结： cn.smallbun.screw 是一个功能强大的数据库文档生成工具，支持多种数据库平台，并能自动生成详细的数据库文档。它简化了数据库文档的维护和生成过程，提高了团队的工作效率和沟通效果。通过 cn.smallbun.screw，开发者可以快速生成规范、易读的数据库文档，并在项目开发和维护中发挥重要作用。
