STM32烧录程序的多种方式及调试工具介绍

1.烧录程序方式

STM32现在烧录程序的主流方式包括JTAG、SWD和ISP，JTAG和SWD除了可以烧录程序之外还可以实现硬件仿真的，说白了就是可以在Keil MDK上实现在线仿真，调试断点之类的，但是ISP只用于实现程序的烧录，分别说明如下。

1.1 JTAG

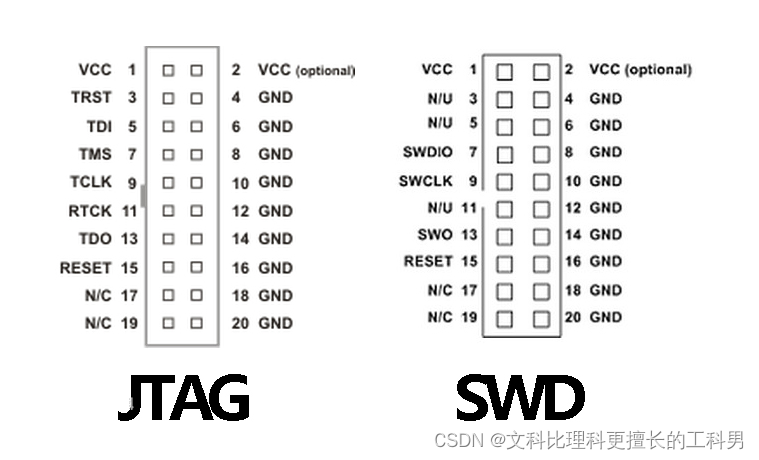

JTAG(Joint Test Action Group，联合测试工作组)是一种国际标准测试协议（IEEE 1149.1兼容），主要用于芯片内部测试。多数的高级器件都支持JTAG协议，如DSP、FPGA器件等。JTAG 接口的连接有两种标准，即 14 针接口和 20 针接口。

1.2 SWD

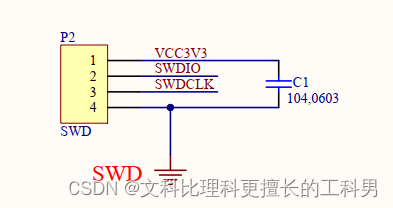

SWD串行调试（Serial Wire Debug），是ARM内核调试器的一种通信协议。相比于JTAG协议，占用更少的端口资源。一般只用四个接口即可：SWDIO、SWCLK、VCC、GND。一般SWD电路如下图所示。

1.3 ISP

ISP（In-System Programming）在系统可编程，指电路板上的空白器件可以编程写入最终用户代码， 而不需要从电路板上取下器件，已经编程的器件也可以用ISP方式擦除或再编程。ISP通过芯片内部的自举程序（即Bootloader，由芯片厂家烧写好，不得更改）来选定一种串行的外设，对芯片内部的FLASH进行编程。最常用的ISP方式就是通过串口下载，最主要的优点就是成本低，缺点是只能用于下载程序，不能用Keil MDK硬件仿真。一般ISP电路如下图所示。

2 烧录程序工具

以上说的JTAG、SWD和ISP都是一种调试协议，各有优缺点，但是协议毕竟是软件层面的意思，实际烧录程序需要硬件去连接的，这就是烧录程序的工具，一般STM32常用的有ST-LINK、JLINK和USB转TTL模块。

2.1 ST-LINK

ST-LINK是ST公司推出的调试工具，ST-LINK现在最新的是V3版本，它的价格大约在300美元左右，当然某宝上几十块钱就能买到一个仿的ST-LINK，大多数国内开发者用的都是这种。从外观上来看，ST-LINK的体积小，方便携带。ST-LINK 支持所有带JTAG/SWD接口的STM32系列单片机。

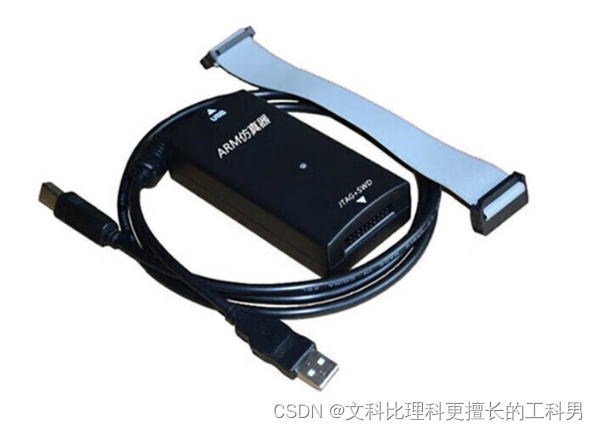

2.2 JLINK

JLINK是德国SEGGER公司为支持仿真ARM内核芯片推出的JTAG仿真器，很多ARM芯片的接口协议是JTAG，JLINK一端接电脑USB接口，一端接CPU的JTAG接口，JLINK充当的作用就是USB转JTAG，支持JTAG和SWD两种模式。价格也不便宜，正版的也要几千马内，我之前咨询过一个国内的代理商，V11版本的要7500，某宝上仿的V11几百块，不过相比于STLINK的体积，JLINK要大很多。

2.3 USB转TTL模块

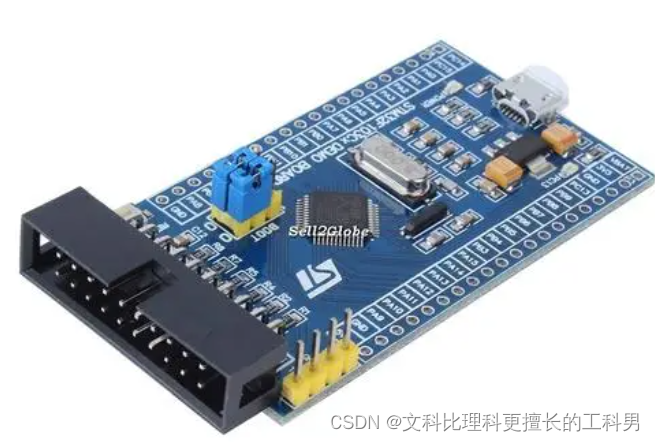

有的STM32开发板自带了ISP下载电路，就不需要USB转TTL模块去烧录程序，但是有的没有带，比如在某宝买的比较便宜的STM32C8T6最小系统，这个时候想烧录程序如果没有STLINK和JLINK那么就需要用USB转TTL模块去烧录了，这个某宝十几块钱就能买到。

3 硬件连接以及烧录步骤

3.1 ST-LINK

任何工具想和电脑通信都要有驱动的，所以ST-LINK也不例外驱动，ST-LINK的驱动下载网址如下：

https://www.st.com/zh/development-tools/stsw-link009.html

安装好驱动后就可以把STM32和ST-LINK接线了，ST-LINK支持SW和JTAG两种烧录方式，只不过它们的接线是不同的，SW接线如下表所示，表中（ ）里的数字代表ST-LINK的管脚序号，一般第一个管脚都是有一个小三角符号指示的。

STM32	ST-LINK
VCC	VCCIN(1)
PA13	TCK(9)
PA14	TMS(7)
GND	GND(任意一个GND都可以)

对于用ST-LINK使用JTAG方式的烧录程序，一般的STM32开发板都会提供一个20针脚的接口，并且设计了防反插的，一般的都会这么设计，除非反人类的设计不给防呆口，反插就完蛋了，直接把ST-LINK的20pin排线插入STM2开发板的JTAG接口就可以（ST-LINK上还有一个4pin的接口，那个是给STM8用的），如下图所示。

ST-LINK和STM32接好线后把ST-LINK的USB端插入电脑，查看设备管理器，如下图所示代表ST-LINK的驱动正常，已经被电脑识别出。

下一步就是把你自己已经编译过后没有错误的Keil工程打开，然后点击魔术棒

点开魔术棒后会弹出如下界面，然后点击Debug，再在图中序号2的部分选择ST-LINK，第三步就是点击右侧的Settings。

由于我手里没有ST-LINK，所以就没有截图关于ST-LINK被Keil MDK的识别成功。 识别成功后还需要修改FLASH的大小，这个放在后面JLINK里说，我手里的是JLINK。

3.2 JLINK

JLINK想和电脑通信当然也需要驱动安装的，JLINK驱动下载网址如下：

https://www.segger.com/downloads/jlink/

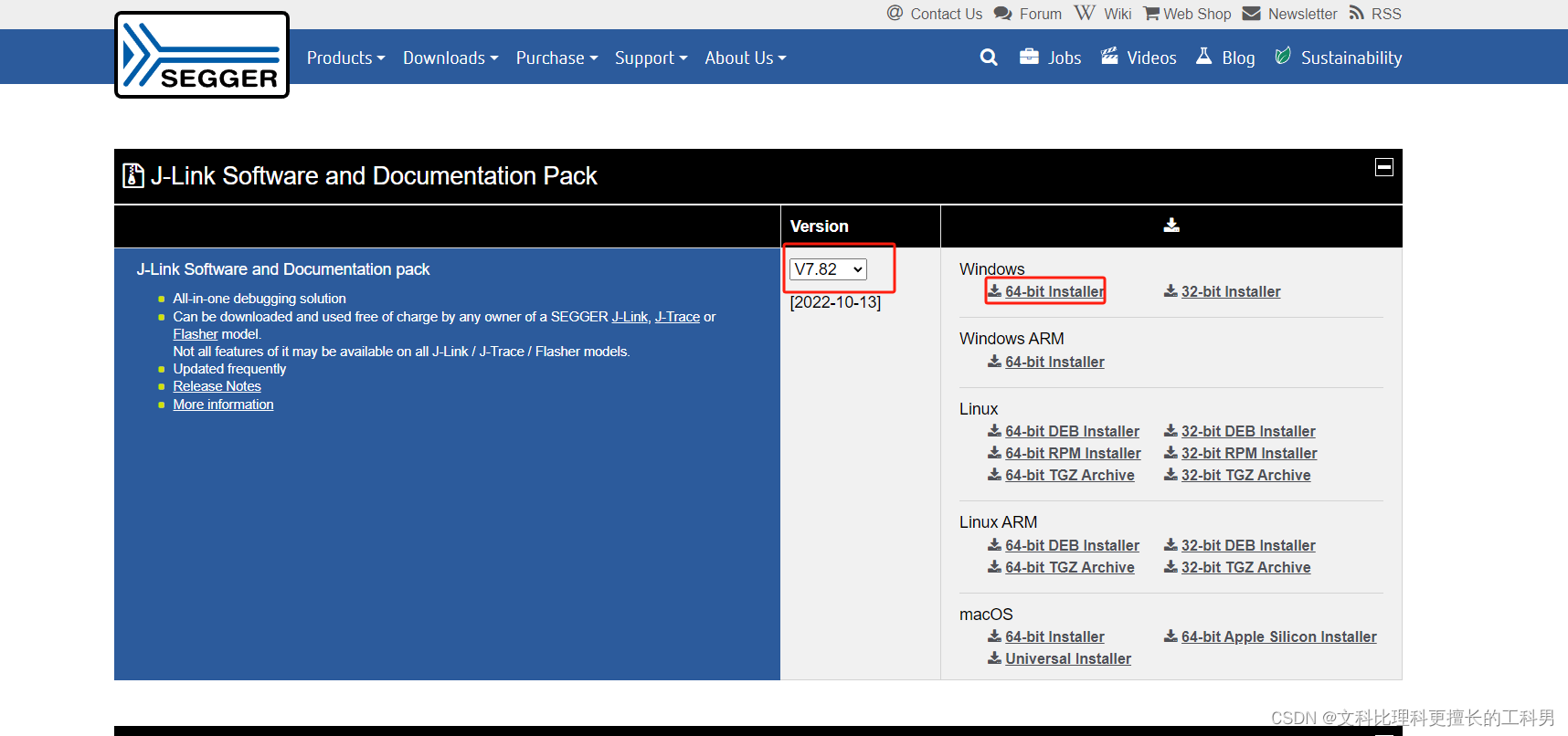

打开后如图所示选择下载即可

不过要说明的一点是JLINK驱动现在最新版本是V7.94C，我下载安装后发现识别不到JLINK，我就下载了V7.82，可能我的JLINK固件版本的问题吧，这不算大问题，如果你遇到和我一样的问题，那你就尝试下载安装低版本的驱动试试。

JLINK与STM32接线和ST-LINK是一样的，就不再重复说了，主要说一下与ST-LINK在eil MDK界面不同的部分。

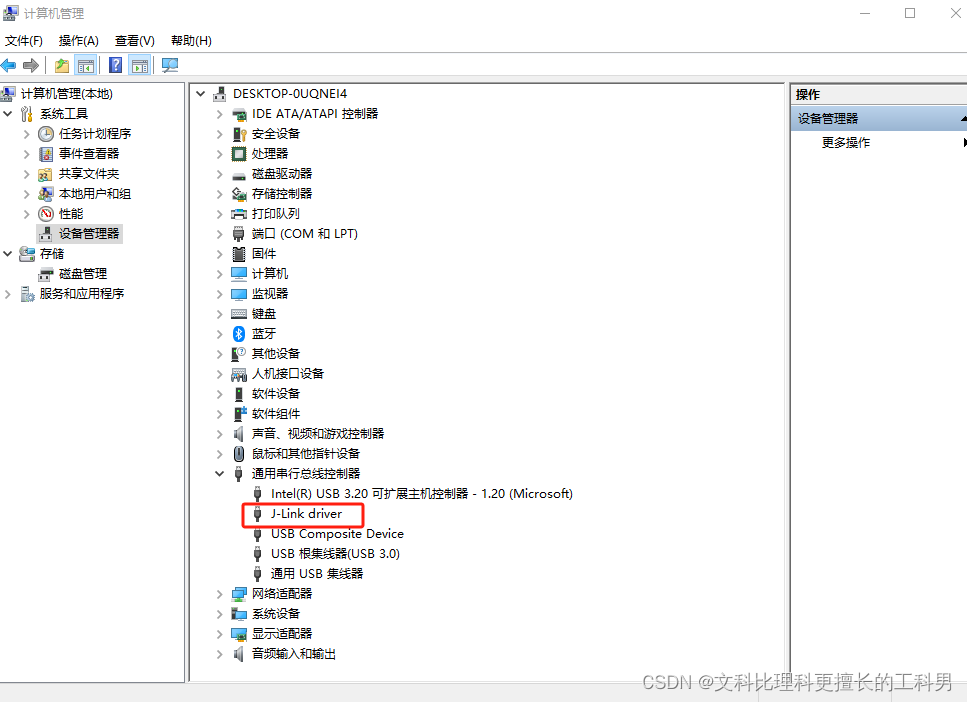

将JLINK和STM23接好线后将JLINK的USB端插入电脑，查看设备管理器，如下图所示代表JLINK的驱动正常，已经被电脑识别出。

下一步就是把你自己已经编译过后没有错误的Keil工程打开，然后点击魔术棒，点开魔术棒后会弹出如下界面，然后点击Debug，再在图中序号2的部分选择ST-LINK，第三部就是点击右侧的Settings（这一步也是和ST-LINK一样的）。

点击Settings后如图所示，可以看到JLINK的信息，包括它的硬件版本是V11的（某宝买的还是靠谱，我买的就是V11高仿的），Device Name这里也看出来是JTAG的方式，这里有一点要说明，我曾经就在这踩了坑，就是Port这个框框下，如果你硬件上JLINK和STM32是接的JTAG，那么这里就要选择JTAG，不然是识别不出来的。

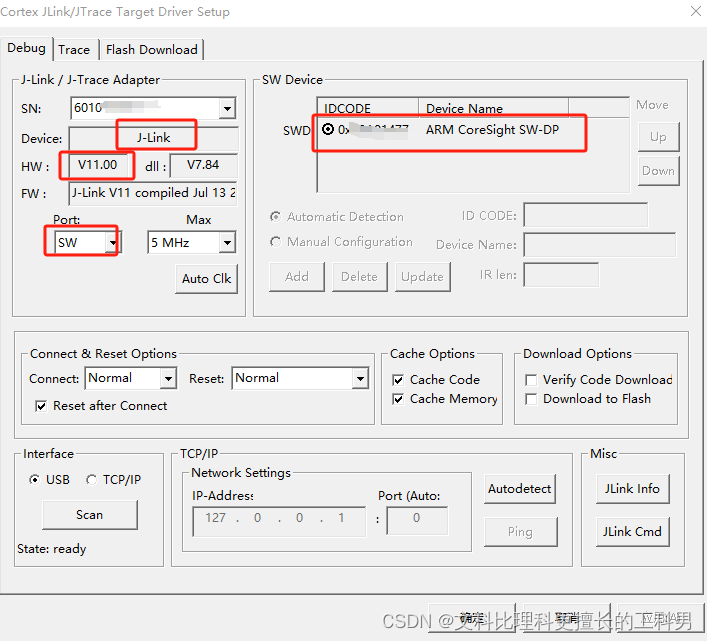

 如果你硬件上JLINK和STM32是接的SW，那么这里就要选择SW，如下图所示，可以看到Device Name这里显示的就是SW-DP了，这是主要的区别。

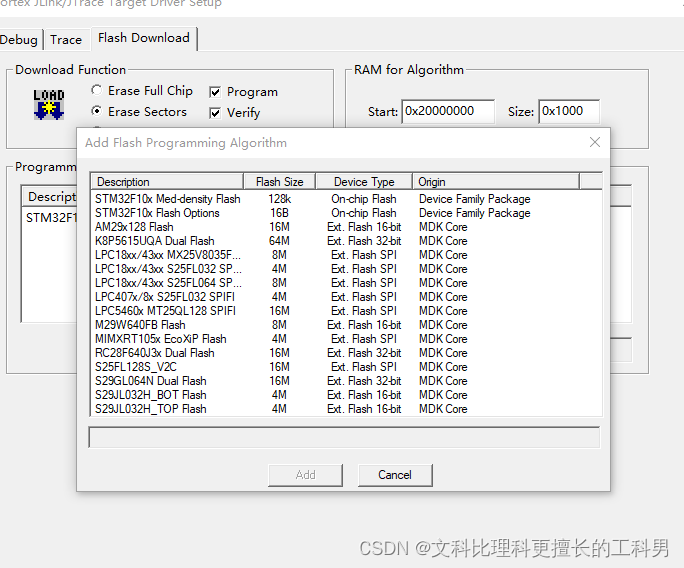

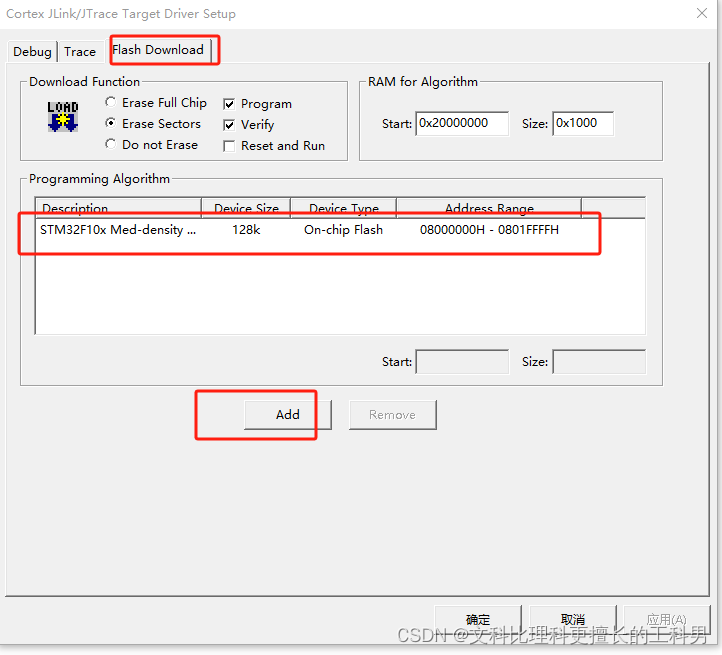

然后下一步就是在这个界面下点击Flash Download，这里要选择一下你的STM32的FLASH大小，默认是128K的，点击add，如下图所示。

因为我自己的是STM2C8T6，在建立工程的时候工程文件中CORE中的启动文件是startup_stm32f10x_md.s文件，就是中等容量大小的，如果你的FLASH很大，那么你的驱动文件应该是startup_stm32f10x_hd.s，所以你点击add后列表中会出现512K的FLASH，这个要根据自己的实际情况选取。

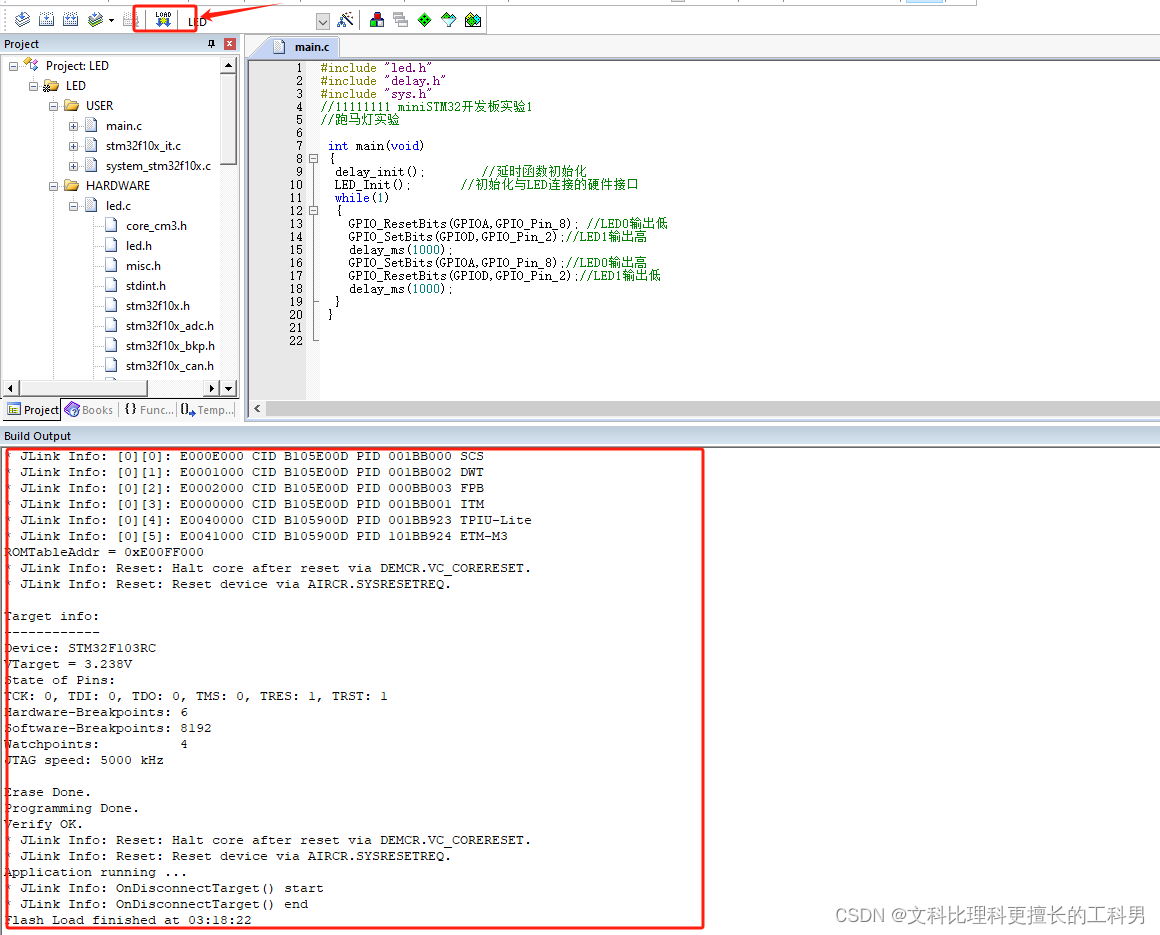

完成这些后记得保存，然后就可以点击load将程序下载到STM32单片机内部了，如下图所示，此时程序烧录完成。

3.3 串口烧录

3.3.1 ISP一键下载

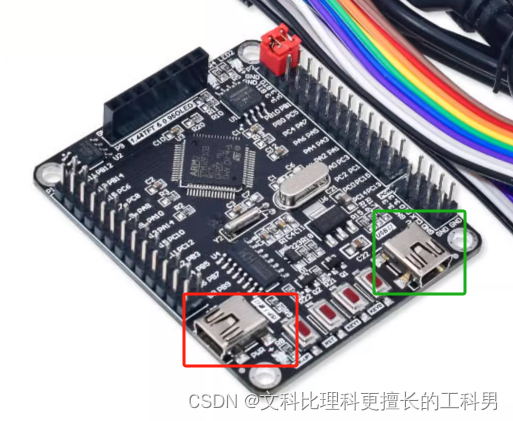

前面提到的ISP烧录方式其实就是串口烧录，如果你买的开发板自带了ISP一键下载 ，那么会提供一个ISP串口烧录接口，如下图所示，红框内的就是ISP下载接口，绿框是USB供电接口。

如果有ISP接口的，烧录程序比较简单，首先需要下载CH340的驱动，CH340是南京沁恒研发的，CH340驱动下载网址如下：

https://www.wch.cn/download/CH341SER_EXE.html

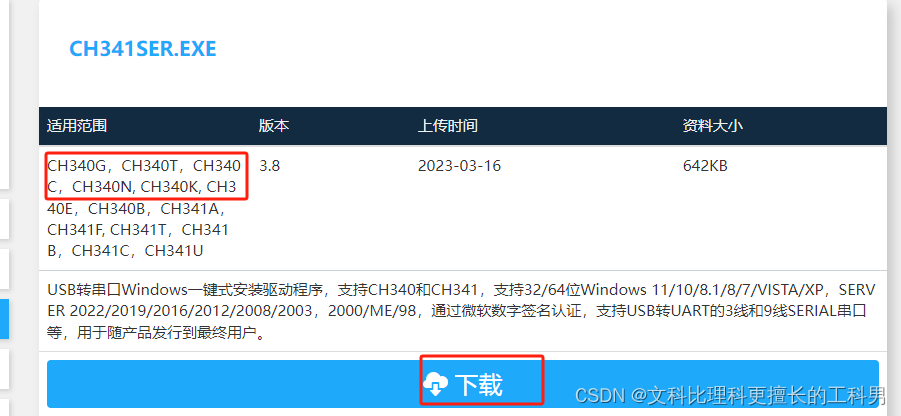

打开后点下载就可以，然后安装驱动

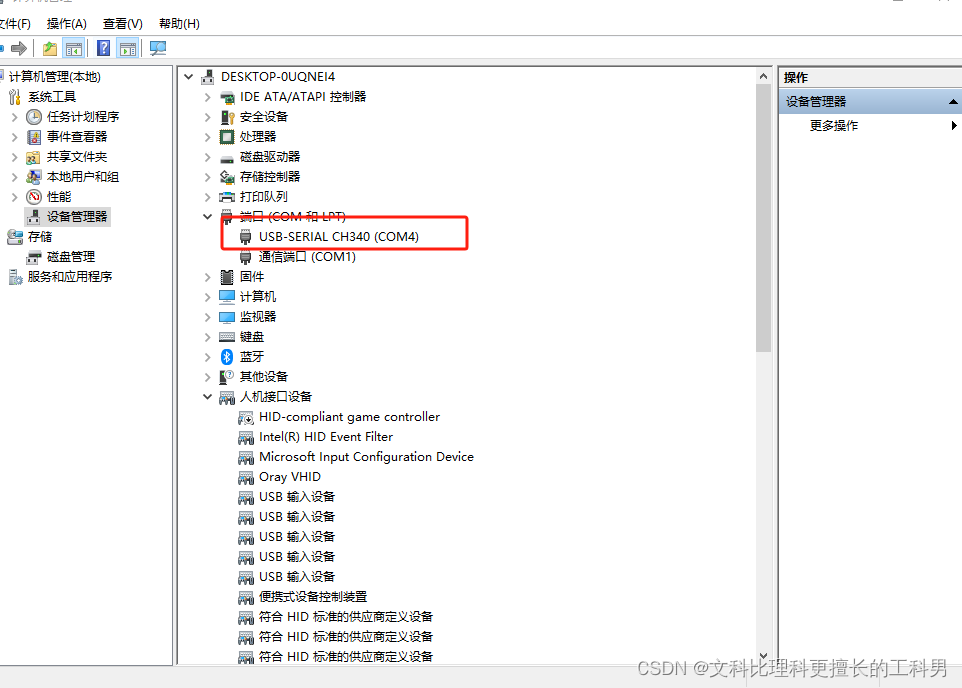

驱动安装成功后，需要用STM32开发板自带的线连接好STM32电路板，然后USB端插入电脑，设备管理器查看驱动是否识别到，如下图所示为成功识别，端口为COM4。

如果用串口烧录程序的话就不能用Keil MDK作为上位机了，需要用到FlyMCU软件，FlyMCU下载网址如下：

http://www.mcuisp.com/chinese%20mcuisp%20web/ruanjianxiazai-chinese.htm

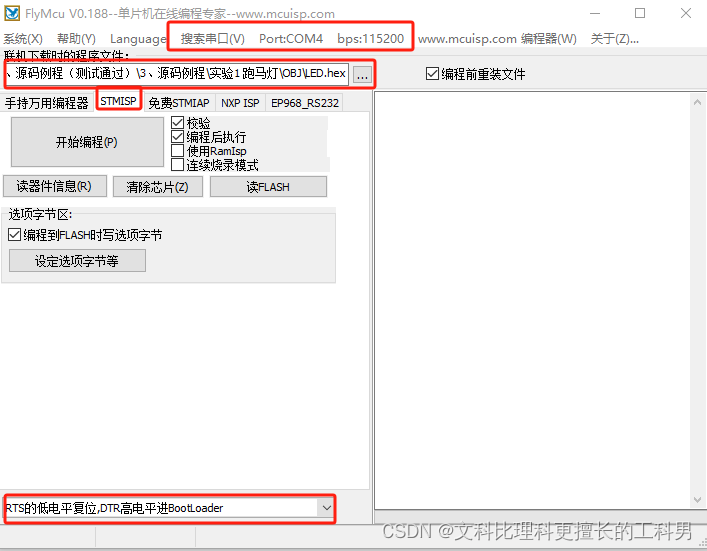

下载完成后打开，需要设置成下图所示，CH340驱动正常的话Port这里会显示你的CH340端口，我的为COM4，要根据你实际的设备管理器查看的串口选择，然后将Keil MDK编译后的hex文件通过右边的三个小点选中，中间选择STMISP，最下面的RTS选择低电平复位，DTR选择高电平进BootLoader。

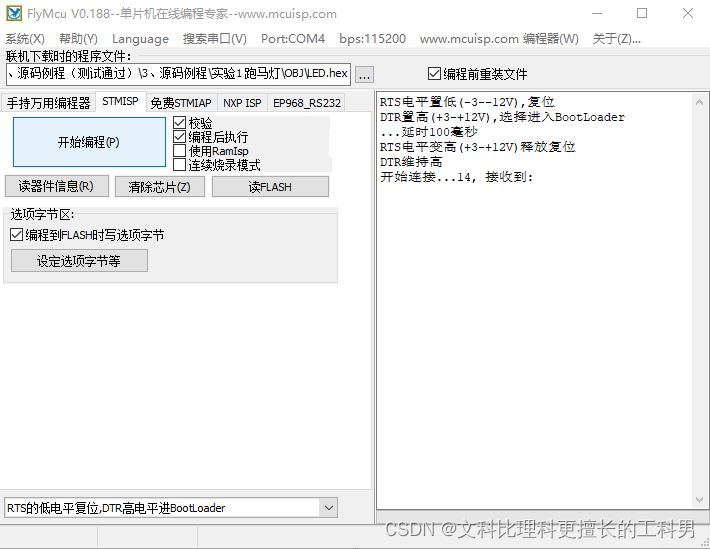

然后就可以点击开始编程，出现如下图所示界面，不过这个时候就体现了一键ISP的意义，需要手动去按一下STM32开发板上的复位按键RST才能开始烧录，否则就一直处于连接状态。

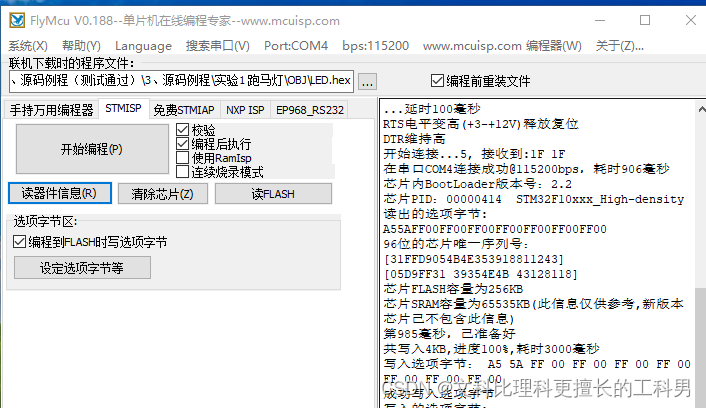

按完复位键RST后出现下图所示的字样就代表烧录成功。

3.3.2 USB转TTL烧录

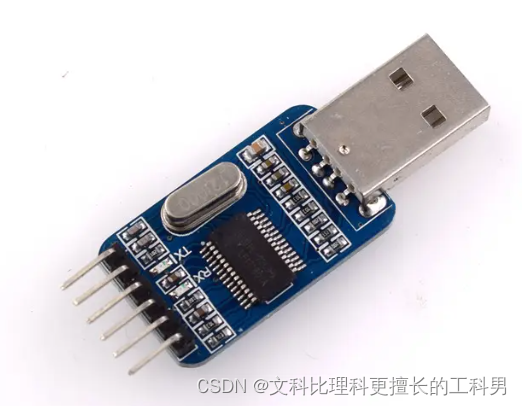

如果你买的STM2开发板是那种比较便宜的，比如我买的是STM32C8T6这种，就没有ISP接口，也就不能用ISP一键下载，需要外加一个USB转TTL模块，USB转TTL模块其实也是串口下载，只不过需要自己将模块和STM32的串口连接，并且需要手动设置BOOT的启动方式， 先说模块和STM32的接线如下表

STM32	USB转TTL模块
3V3（或5V）	3.3V（或5V）
TXD	PA10
RXD	PA9
GND	GND

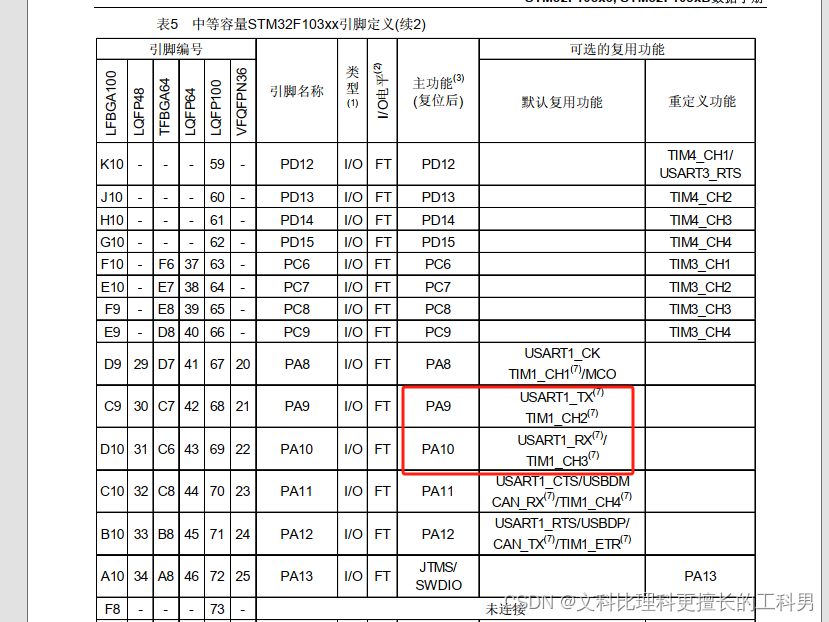

STM32C8T6的PA9是串口1的TX，所以需要接USB转TTL模块的RXD，同理STM32C8T6的PA10是串口1的RX，所以需要接USB转TTL模块的TXD，串口需要收发对着接才能通信。

然后关于BOOT的启动方式，有一篇比较好的博客推荐大家看一下，链接如下：

https://zhiguoxin.blog.csdn.net/article/details/116051401?spm=1001.2101.3001.6661.1&utm_medium=distribute.pc_relevant_t0.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-1-116051401-blog-124135006.235%5Ev40%5Epc_relevant_3m_sort_dl_base3&depth_1-utm_source=distribute.pc_relevant_t0.none-task-blog-2%7Edefault%7EBlogCommendFromBaidu%7ERate-1-116051401-blog-124135006.235%5Ev40%5Epc_relevant_3m_sort_dl_base3&utm_relevant_index=1https://zhiguoxin.blog.csdn.net/article/details/116051401?spm=1001.2101.3001.6661.1&utm_medium=distribute.pc_relevant_t0.none-task-blog-2~default~BlogCommendFromBaidu~Rate-1-116051401-blog-124135006.235%5Ev40%5Epc_relevant_3m_sort_dl_base3&depth_1-utm_source=distribute.pc_relevant_t0.none-task-blog-2~default~BlogCommendFromBaidu~Rate-1-116051401-blog-124135006.235%5Ev40%5Epc_relevant_3m_sort_dl_base3&utm_relevant_index=1我们如果用串口方式烧录程序那么需要使用第二种启动方式，就是将你STM32开发板的BOOT0通过跳线帽接到1端，将BOOT1通过跳线帽接到0端，因为BOOT0=1&&BOOT1=0，STM32在出厂时在这个区域内部预置了一段引导程序BootLoader， 也就是我们常说的ISP程序，选用这种启动模式时是为了从串口下载程序，因为在厂家提供的BootLoader 中，提供了串口下载程序的固件。

同样也是使用FlyMCU作为上位机烧录程序的，和ISP一键下载的配置是一样的，不过要记得下载完程序后需要将BOOT0=0,用跳线帽将BOOT0接到0端，不然程序是没法正常运行的。
