11.轻量多段线（LwPolyline）

已于 2022-11-06 11:34:29 修改
阅读量3.2k 收藏 3
点赞数
分类专栏： ObjectARX .NET 文章标签： .net c#
于 2022-11-06 11:34:15 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/weixin_41012454/article/details/127713937
版权

愿你出走半生,归来仍是少年！

环境：.NET FrameWork4.5、ObjectArx 2016 64bit

目录

1.新建

 2.质心

 3.延长

        LwPolyline是CAD中最常用的实体类型，在CAD中通过PL命令可进行创建。

1.新建

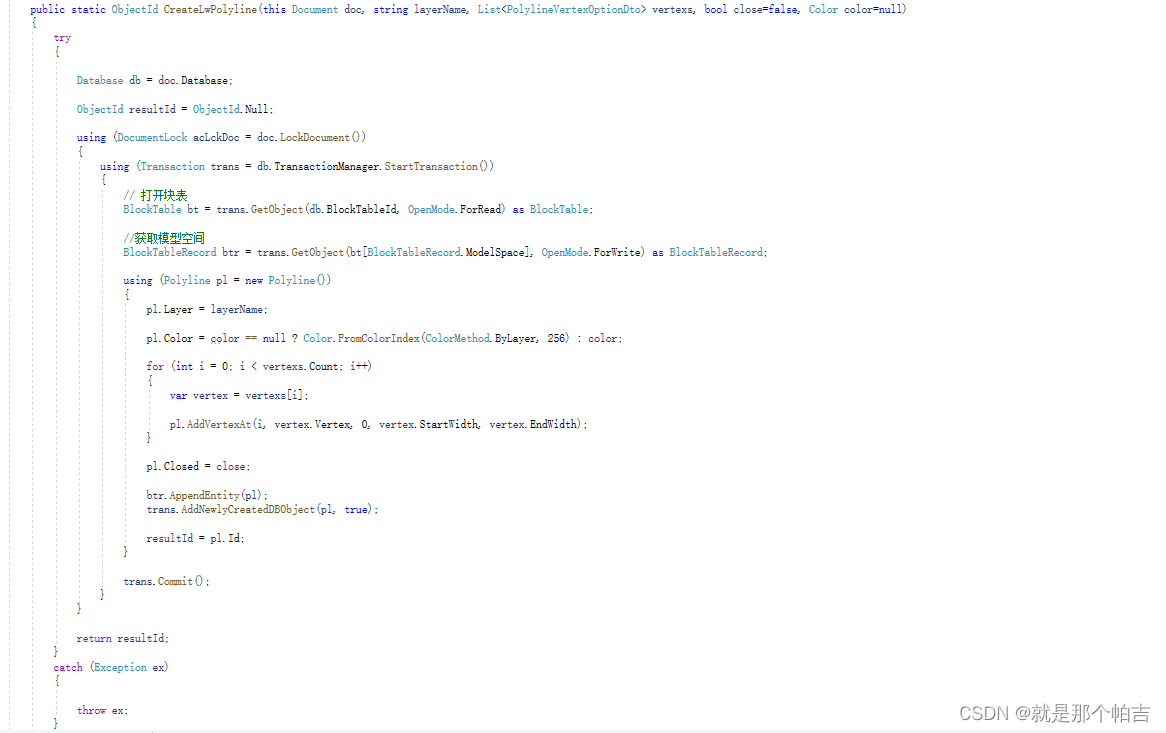

         通过常用参数的设置进行多段线的创建并获取到它的ID。

 2.质心

         当多段线为闭合的情况下，在CAD中它可以表达一个面。当将其作为面状使用时时常会需要在其中心放置块参照或者文本实体进行信息标注，此处结合Gis的库进行快速的质心获取。

 3.延长

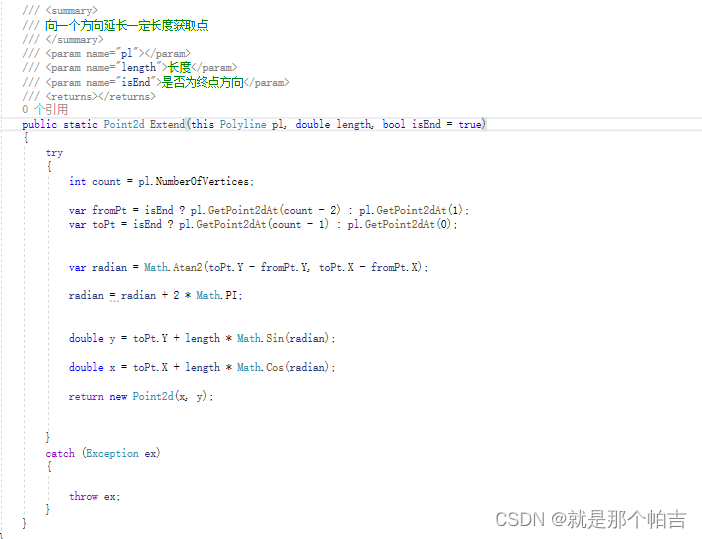

         将多段线的某一端延长指定的距离。
