论文笔记 | 使用层析法和双色测温法进行火焰三维温度场重建

使用层析法和双色测温法进行火焰三维温度场重建

3-D Reconstruction of Flame Temperature Distribution Using Tomographic and Two-Color Pyrometric Techniques

研究背景

       对火焰三维温度场进行精确可靠的测量是深入了解燃烧和污染物形成过程的理想条件。但是由于火焰的热特性和动态特性，对火焰温度进行有效的空时测量对研究燃烧和测量的研究人员来说仍然是非常巨大的挑战。

       双色测温法是一种被广泛使用的非接触式温度测量方法，但同时获得两个单色图像是一件非常困难的事情。有一些研究者使用分光器通过不同的光路获得不同的单色图像，但这种方法存在较大的空间匹配误差；还有一些研究者将彩色相机所捕获到的RBG单通道图像作为RGB波长的单色图像，但是在该过程中用狄拉克函数代替光谱响应函数造成测量精度不准确。

技术路线

       作者发现如果对从RGB通道到RGB波长的辐射衰减进行校正，就可以由彩色图像获得特定波长的辐照度。作者基于该发现，提出了一种新的基于双色测温法及层析原理进行三维温度场重建的方法。

       作者首先分别对彩色相机RBG三个通道以及获取单波长图像的单色相机的相机响应函数进行了校正，再对RGB三个通道的辐照度到RGB三个波长的辐照度衰减系数进行了校正，然后通过由彩色相机所获取的RGB三通道的辐照度获取到了RGB三波长的辐照度图像，最后使用体层析及双色测温法计算得到了3-D单色发射功率场，具体的实现步骤如图1所示。

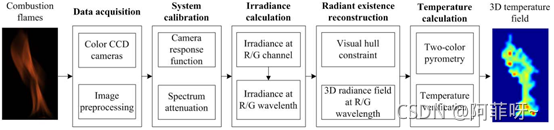

图1 方法流程图

       辐照度衰减是指由彩色相机所获取的单通道辐照度和单色相机所获取的单波长辐照度之间的关系，只有对其进行校正，才可以由彩色相机拍摄到的图像中获取到单波长的单色图像。作者首先对彩色相机和单色相机的相机响应函数进行了校正，然后再对彩色相机的辐照度衰减进行了校正。辐照度衰减的校正流程如图2所示。

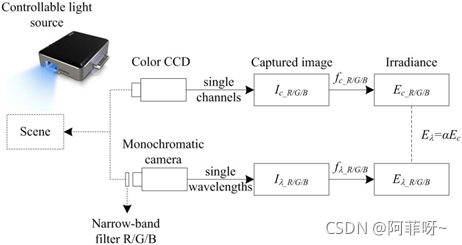

图2 辐照度衰减

       在由彩色相机获取了单色辐照度图像后，作者根据体层析及可视外壳限制得到了火焰的3-D发射功率场。在计算体素到像素的视觉因子时，作者将体素看作一个个小球，将视觉因子看作是由相机光心发出的经过像素的射线所形成以相机光心为顶点的金字塔与体素相交的能量和体素整体能量的比值。体素示意图如图3所示。

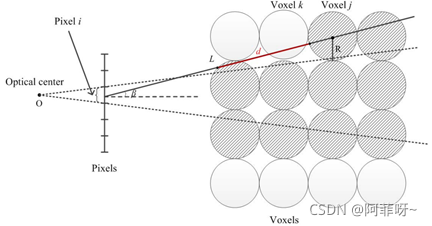

图3 视觉因子计算示意图

       实验使用四台相机分别对酒精火焰和丁烷火焰进行了温度场的三维重建，每个体素的物理分辨率为 。分别从三维温度场整体温度和横截面、纵截面的最高温度、最低温度，以及平均温度进行了观察，并计算出了火焰的重投影误差。其中，酒精火焰的最高温度为1195K，最低温度为512K，最大重投影误差小于20%；丁烷火焰的最高温度为1114K，最低温度为502K，最大重投影误差小于4%。酒精火焰四个视角的投影图像如图4所示，横截面温度分布如图5所示，纵截面温度分布如图6所示，温度场直方图如图7所示。



图4 四个视角的酒精火焰彩色图像

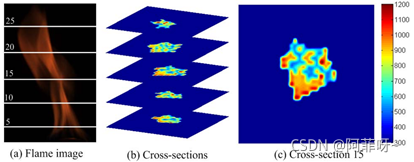

图5 酒精火焰的横截面温度分布

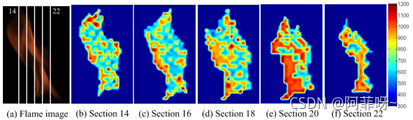

图6 酒精火焰的纵截面温度分布

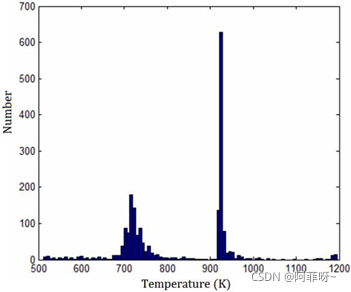

图7 酒精火焰温度场直方图

技术总结

       针对难以同时获取多个波长下的单色图像的问题，作者提出对彩色图像的RGB通道到RGB波长的辐射衰减进行校正，就可以同时由彩色图像获得多个特定波长的辐照度图像。作者使用体层析和可视外壳限制的方向重建除了火焰的三维单色发射功率场，然后使用双色测温法计算出了火焰的三维温度分布。

论文信息

Zhou Z , D Tian, Wu Z , et al. 3-D Reconstruction of Flame Temperature Distribution Using Tomographic and Two-Color Pyrometric Techniques[J]. IEEE Transactions on Instrumentation & Measurement, 2015, 64(11):3075-3084.

技术详见

https://ieeexplore.ieee.org/stamp/stamp.jsp?arnumber=7153560
