开始

在Altium Designer 19中已经自带了图片转换成layout的方式,使用方法非常简单
图片需要事先转换为单色图片

举个例子

在丝印层添加一个二维码图片
效果图
在这里插入图片描述

第一步

首先下载或制作一张图片
在这里插入图片描述

第二步

通过GIMP或系统自带的画图软件将图片改成单色图片
在这里插入图片描述

第三步

新建一个word文档
在这里插入图片描述

第四步

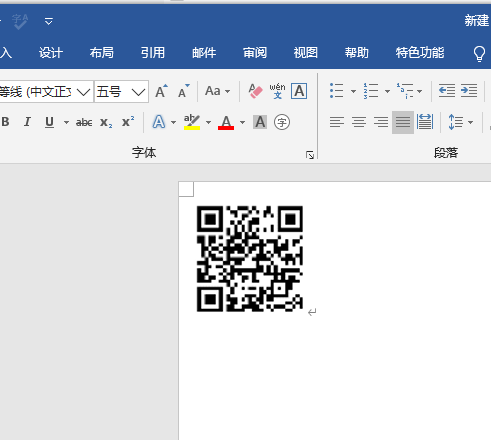

将图片导入到word文档中
在这里插入图片描述

第五步

右键复制在word文档中的图片
在这里插入图片描述

第六步

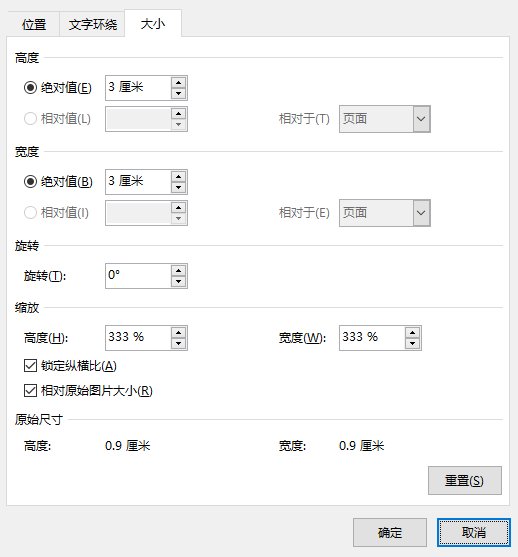

调整word中的图片大小
在这里插入图片描述

第七步

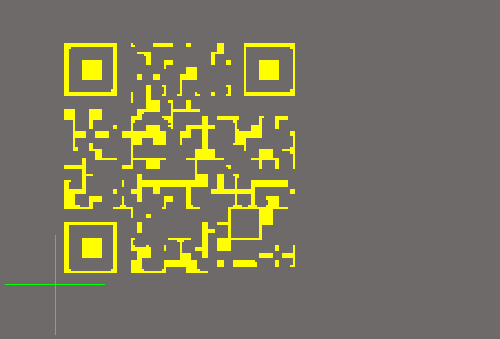

打开Altium Designer ,打开PCB,右键,粘贴
在这里插入图片描述

第八步

完成!
在这里插入图片描述
如有疑问欢迎留言或邮件询问
