Altium Designer 无需插件添加图片丝印或LOGO的方式

序言

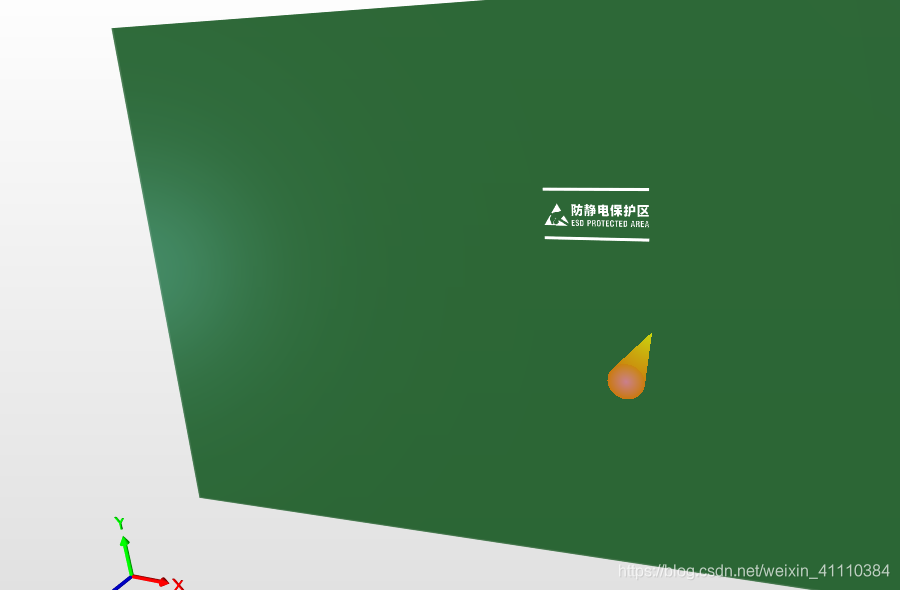

本博客描述了一种Altium Designer 无需添加插件为PCB添加图片或者LOGO的一种方法
本博客所采用的方法简单易用,步骤较少,无需依赖任何外部插件,老少皆宜.快速上手
可能是目前国内第一个采用该方法将图片插入到Altium Designer中

序言2

对本教程有什么疑问的地方可以在下方留言或发送邮箱联系本人
亦可添加QQ进行询问.
2207950596@qq.com

1.前期准备

且图片插入
所需要的软件为
1.ALtium Designer 16+
2.Office Word
3.一张准备好的图片

4.画图软件

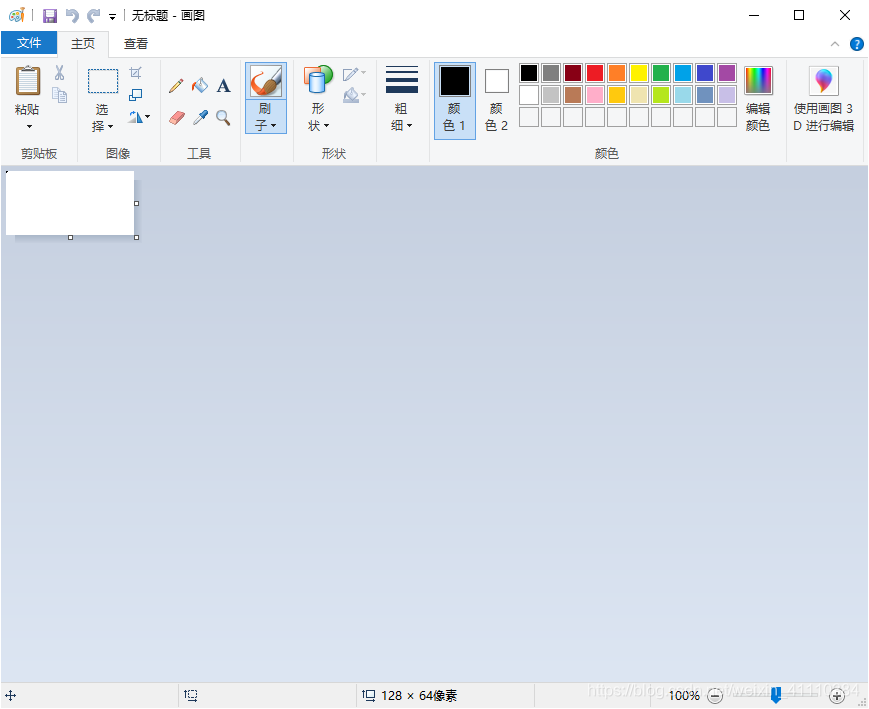

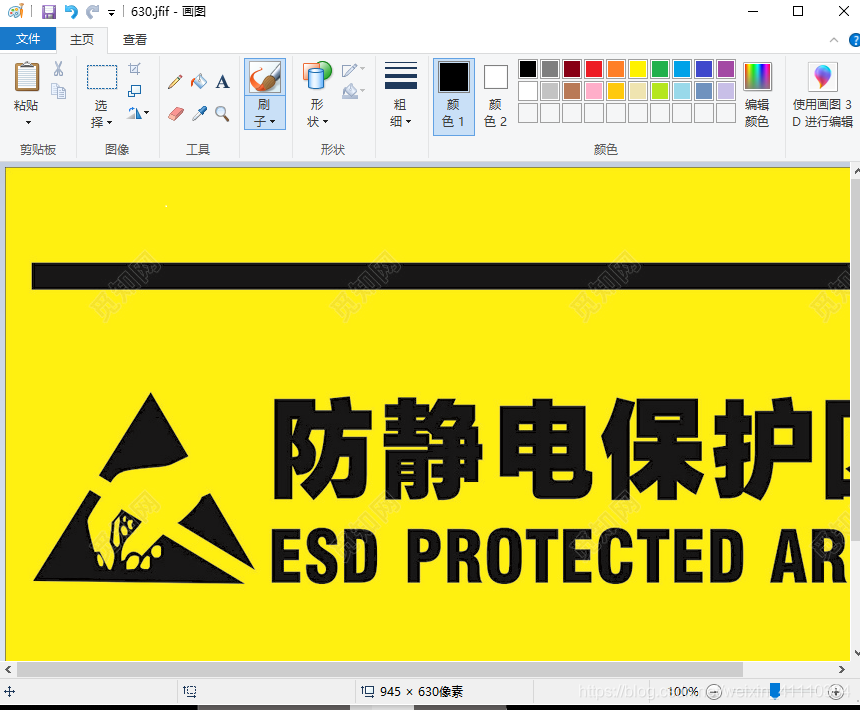

2.使用画图软件打开图片

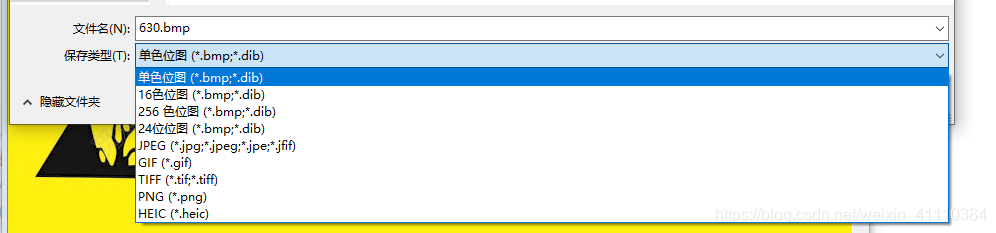

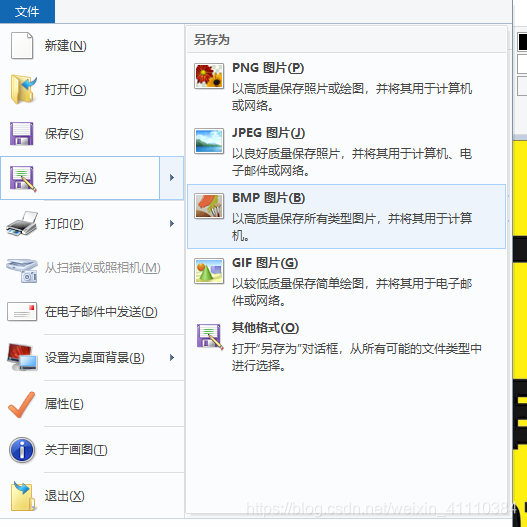

3.另存为单色图

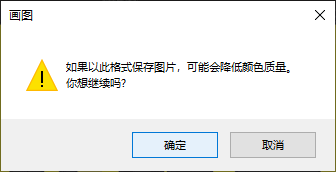

选择位置后,弹出对话框,确定

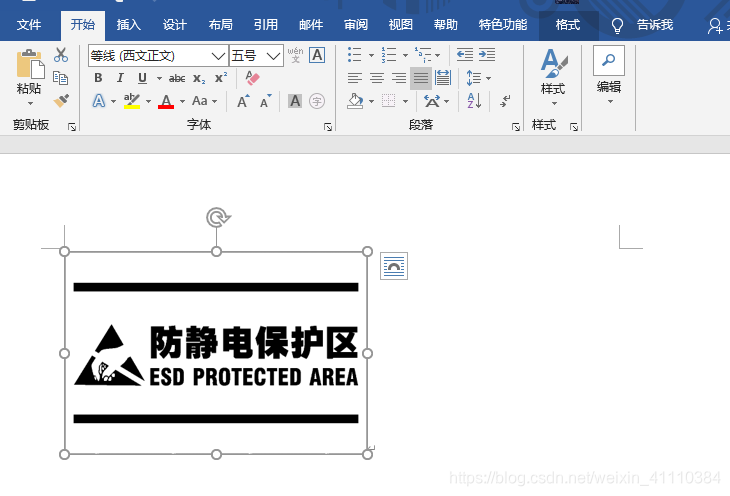

4.打开Word

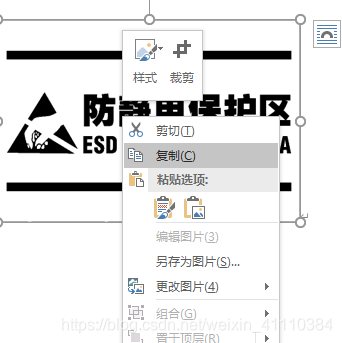

将保存好的单色图片添加至位图中

5.打开Altium Designer 16+版本

新建一个PCB文件

按下Ctrl+V键

6 调整图片大小

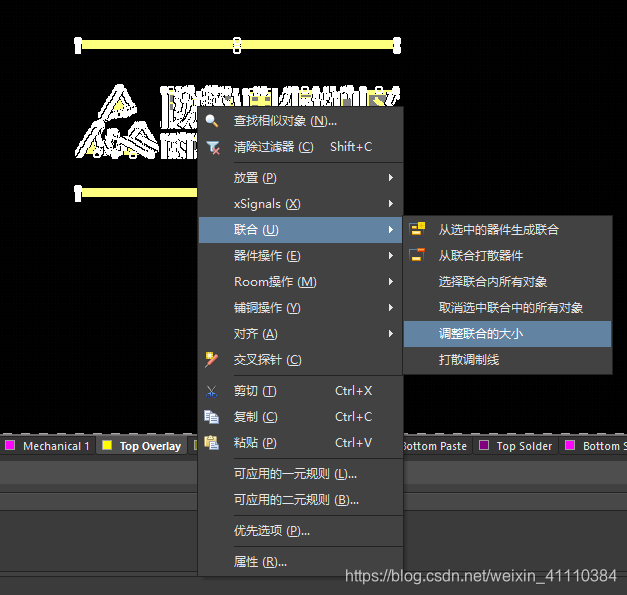

图片插入到PCB上之后,默认组合为联合体,调整大小即为调整联合大小

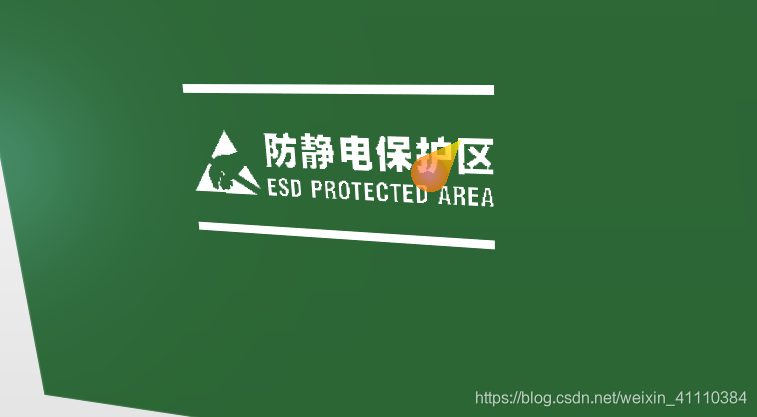

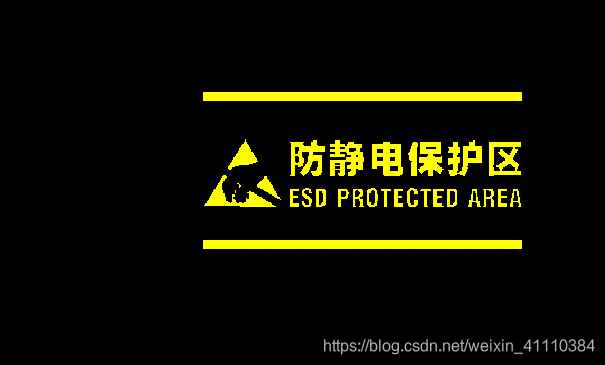

调整后的大小如下所示
