非隔离AC-DC恒压开关电源控制驱动降压芯片功能应用及原理图参考

现代化智能家居（智能球灯泡、智能门锁）、直流电机等开放式电源内置高效率高精度非隔离降压开关电源恒压控制驱动芯片WD5108。具备85VAC-265VAC全范围输入电压的非隔离Buck、Buckboost拓扑结构。

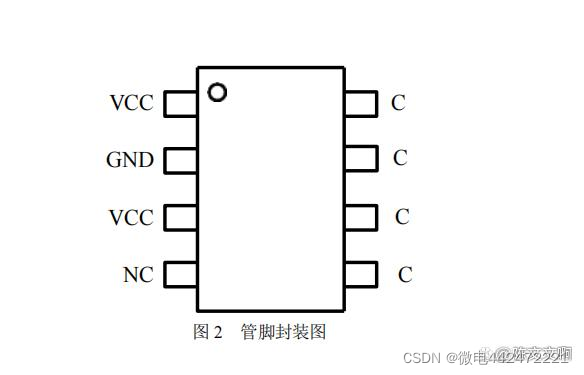

该芯片内部集成高压功率管，采用恒压控制模式，系统可工作于CCM和DCM模式。采用特有的PFM控制方式，改善音频特性。同时还内置特有的峰值电流控制，无需CS电阻；内置启动电路，无需启动电阻；多重保护功能，包括VCC钳位/欠压保护，输出短路保护，电感过电流保护以及过温保护。外围应用简单，可靠性强。采用SOP8L封装！

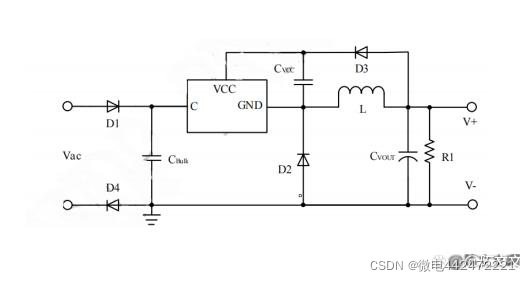

典型电路应用原理图参考

推荐工作范围

输入电压：85VAC - 265VAC

Io @Vo = 3.3V

IOUT <=400mA

PCB设计建议

在设计PCB时，需要遵循以下指南：

Vcc旁路电容Cvcc需要紧靠芯片VCC和GND引脚

功率环路的面积：减小功率环路的面积，如功率电感、功率管、母线电容的环路面积、以及功率电感、续流二极管、输出电容的环路面积，以减小EMI辐射。适当增加C引脚的铺铜面积以提高芯片散热。
