RS232串口_笔记

1、RS232串口理论

UART(通用异步收发传输) 是一种通信协议，而 RS232 (串行通信接口)是种物理接口标准。UART 是一种用于在计算机和外部设备之间传输数据的协议，而 RS232 是一种用于在计算机和外部设备之问建立物理连接的标准接口。
UART 可以使用 RS232 接口进行通信，但 UART 也可以使用其他物理接口标准，如 RS485。

串口通信的速率用波特率表示，它表示每秒传输二进制数据的位数，单位是bps (位/秒)，常用的波特率有 9600、19200、38400、115200等。

uart 中的波特率就可以认为是比特率，即每秒传输的位数(bit)。波特率就是串口每秒钟可以发送多少 bit。115200 也就是说一秒钟可以发送 115200bit，每个 bit 持续的时间

一帧数据数据所耗的时间为8.68*9=78.12us
UART 在发送或接收过程中的一帧数据由 3 或者4 部分组成。起始位(1bit)+ 数据位(5~8bit)+ 奇偶校验位(1bit)+ 停止位(1~2bit)

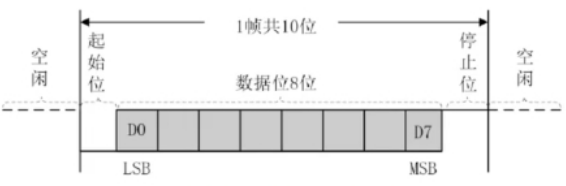

异步串行通信数据格式图

起始位

起始位标志着一帧数据的开始，由一个逻辑 (低电平) 的数据位表示,起始位 1 位;
在发送有效数据前，无需配置，会自动产生 bit 逻辑“0”的低电平的起始位，表示串口数据传输开始，之后开始发送有效数据。

数据位

数据位是一帧数据中的有效数据（数据位可选择为 5、6、7、8 位），传输多个值为0或者1的bit 位。

校验位

校验位用于检验数据在传输过程中是否出错。奇偶校验位，因为在通信过程中易受到外部干扰而导致数据出现偏差，所以在有效数据之后增加了校验位来解决这个问题，校验方式需要配置，校验方式有奇校验、偶校验、0 校验和 1 校验。

无校验(NONE):数据包不包含校验位。

奇校验 (ODD)：保证数据位+校验位的“1”为奇数：
如果字符数据位中“1”的数目是偶数，校验位为“1”;(举例 1010 1010 1)
如果字符数据位中“1”的数目是奇数，校验位为“0”。(举例 1010 1011 0)

偶校验 (EVEN)：保证数据位+校验位的“1”为偶数：
如果字符数据位中“1”的数目是偶数，则校验位为“0”:(举例 1010 1010 0)
如果字符数据位中“1”的数目是奇数，则校验位为“1”。(举例 1010 1011 1)

mark parity：校验位始终为 1。
space parity：校验位始终为 0。

LSB & MSB

LSB(Least Significant Bit) 意为最低有效位;
MSB(Most Significant Bit) 意为最高有效位。

示波器查看数据

需要将示波器触发设置:下降沿触发，单次触发模式。

分解图(0 0101 1100 1) 0011 1010对应的是 3A

数据分类	起始位	数据位	停止位
电平	0	0101 1100	1

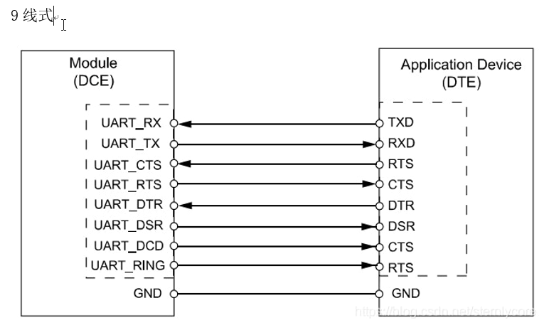

信号对应连接方式
