电源滤波器怎么选怎么用1

很多人不懂得选型，都是买一大堆在现场直接挨个挨个测试，哪一个是通过了就算哪一个。是的我也是这样子搞得。那如何选择最优、最经济、最实用、最有效的滤波器呢？选择电源滤波器的过程有这么几个步骤。

第一步

首先要确定希望通过电源滤波器的有用频率是多少。对于交流电源来说，那有用频率就是50赫兹，对于直流电源来说，那频率就为零。

噪声频率指的是我们不希望它通过滤波器的那些频率。对于电路内部来说，这个频率可能它就是个工作频率，是个有用的频率。但是对于我们抗扰和对外干扰来说，他就是第一位噪声。例如，开关频率电源的开关频率就是噪声和晶振的频率也是噪声，不希望他通过滤波器辐射到外面去。

1.确定不可以不应该被滤出的有用频率FS （Fs是我们期望的能通过的应用频率一般偏低）
2.确定应该滤除频点上的插入损耗FN

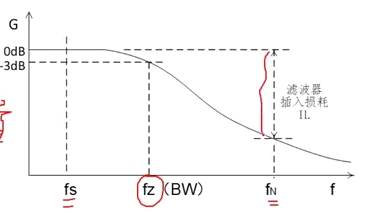

3.经过以上画出一个预期的频率增益特性示意图就是上图。

确定Fz存在的位置

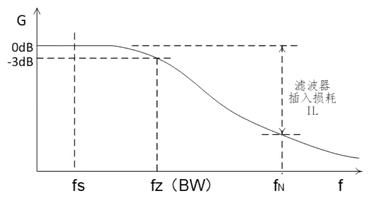

根据FZ来进行选择我们的滤波器。从图中可以看出FZ如果变大FN在这儿而直流的时候没什么衰减，衰减的“插入损耗”这就是我们滤波器的关键参数。如果FZ要比较大的话，离“插入损耗”比较近下降沿是不是就比较陡。这个斜率就决定了滤波器的阶次。

第二步

我们先把产品在不加滤波器的情况下给他做一个摸底测试。就是我预留出滤波器放置的位置来，一摸底之后，发现它有一个超标的频点，就超标的DB值。

1.确定滤波器预期插损IL@fx;
2.插入损耗 ≥ 超标的DB值 + 20个DB的余量

为什么 要预留20个DB的余量呢？
因为滤波器出厂的时候，它的默认测试的环境是在源和负载的特征阻抗都是50Ω。可问题是在实际工作电路中，原阻抗、负载阻抗的特征阻抗几乎不可能是这个值的。

第三步

确定是共模插损还是差模插损

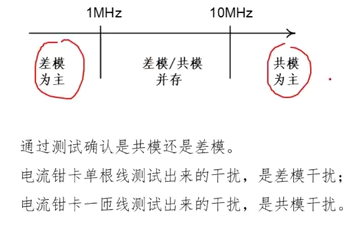

共模干扰的超标必须用共模差损来抑制，差模差损的超标用差损来抑制。

第四步

其它要求

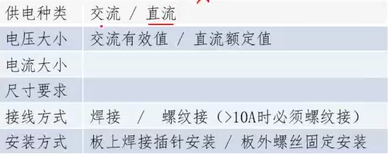

峰值考虑：交流 有效值，所以这个时候应该是有效值还得乘以一个1.414
