CAM350 基本功能

检查Gerber资料的正确性(初版)
对比两份gerber的差异(改版)

CAM350CAM350就是把layout工程师设计出来的线路板，经客户以电脑资料的方式给线路板然后板厂根据该厂里的机器设备能力和生产能力，利用CAM软件(genesis2000,cam350,ucam,v2001等)将客户提供的原始资料根据该厂的生产能力修正后，为生产的各工序提供某些生产工具(比如菲林、钻带、锣带等)，以方便本厂能生产符合客户要求的线路板，起的就是辅助制造作用。

GerberGerber格式是线路板行业软件描述线路板(线路层、阻焊层、字符层等)图像及钻铣数据的文档格式集合。Gerber有三种格式:GerberX2,最新的Gerber格式，以及RS-274X(扩展Gerber格式)和老式的RS-274-D。Gerber格式是线路板行业图像转换的标准格式板，起的就是辅助制造作用。

一、Gerber资料导入CAM350

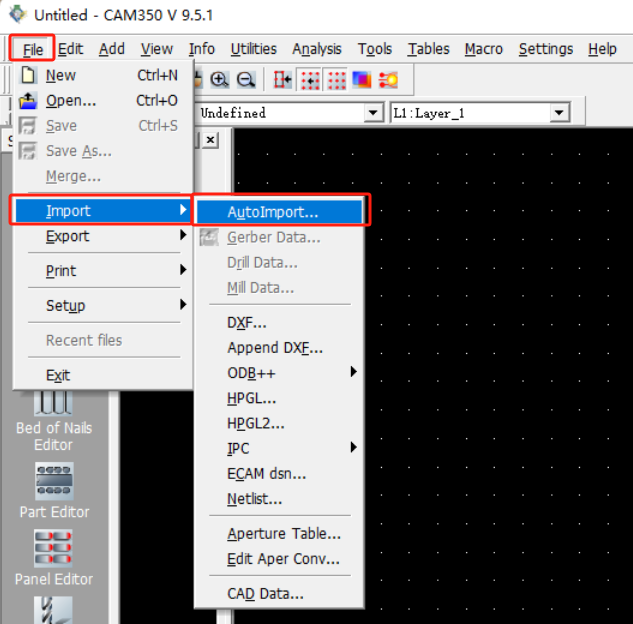

File—Import—Autoimport…

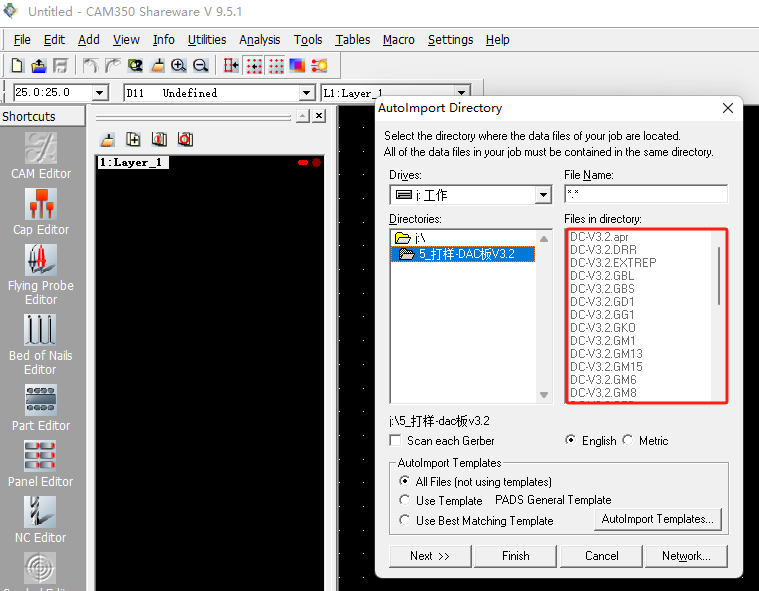

打开GerBer文件夹— Files in directory()
我这里是使用了AD导出的gerber文件，CAM350导入文件需要在其点击右侧出现层的相关文件才能正确导入，然后点击Next。

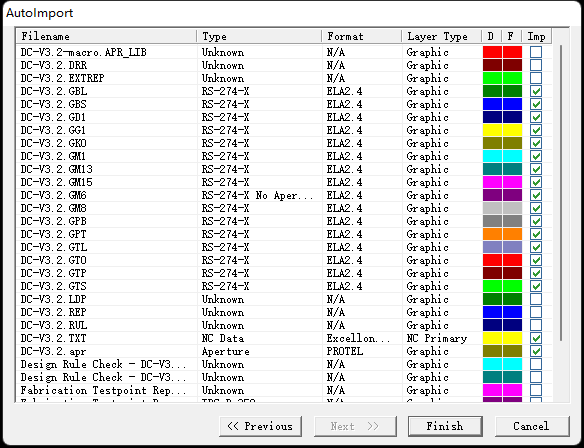

注意文件的类型和格式然后点击Finish。

这里比较注意文件的是类型和格式，在Type中一般都是以RS-274X，而Format一般是ELA3.5，如果不是的话可能会出现铺铜错误或其他问题。

gerber导进来1位置可以选择显示还是关闭；2位置，属于显示区域。

二、测量

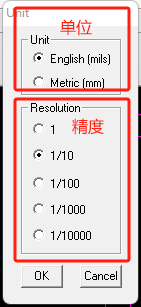

1、设置单位和精度点击Settings—Unit单位一般选用毫米(mm)精度一般选择小数点后面两位小数，如图所示。

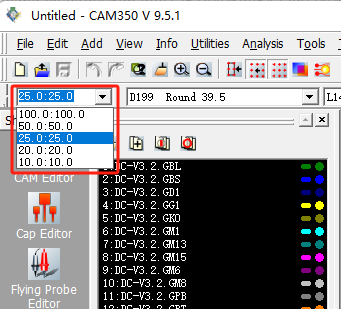

2、设置格点可以选择对应的格点，也可以手动输入，如图所示。

3、测量
点击Info—Measure—Point-Point，如图所示。

三、基本操作

基本操作:移动、删除、复制、选择常用的功能：移动。主要是移动整层

注意事项
1、D码导入文件时需注意Gerber的类型，RS-274-X的可直接导入，RS-274-D的有时则需要手动输入D码(板厂)。
2、格式在PCB转Gerber时直接转成RS-274-X类型，有的格式采用英制2:5，有的采用公制3:3，不用采用什么格式，建议统一采用一种。
