微信小程序之蓝牙开发&虚拟摇杆

文章用于学习记录

---

前言

尝试 App Inventor、uni-app 以及微信小程序三种方式进行蓝牙开发，最后选择微信小程序进行蓝牙开发。

---

一、App Inventor

• App Inventor 是一款 Android 小工具制作软件，使用积木编程，非常简单易上手。

• App Inventor

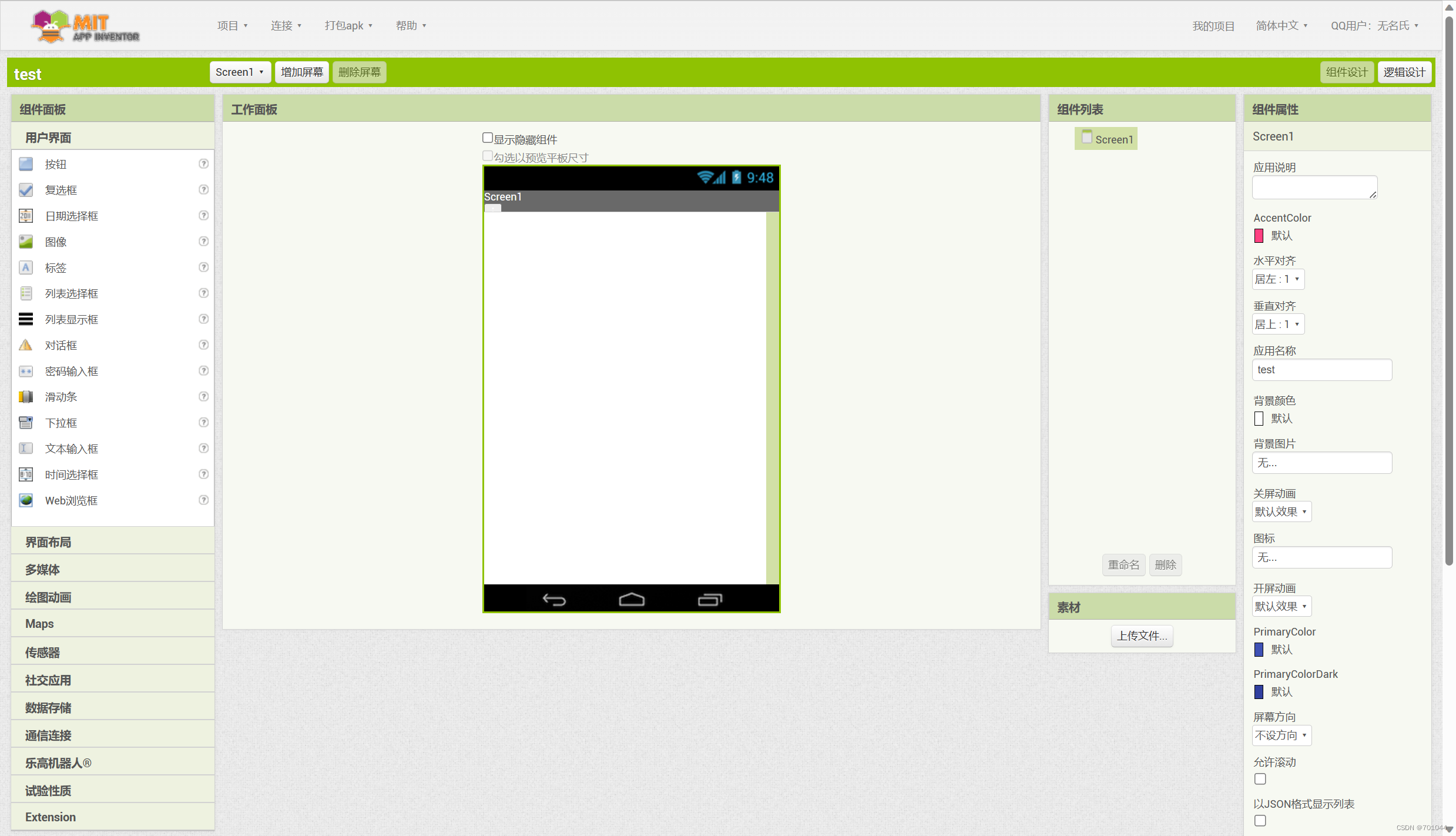

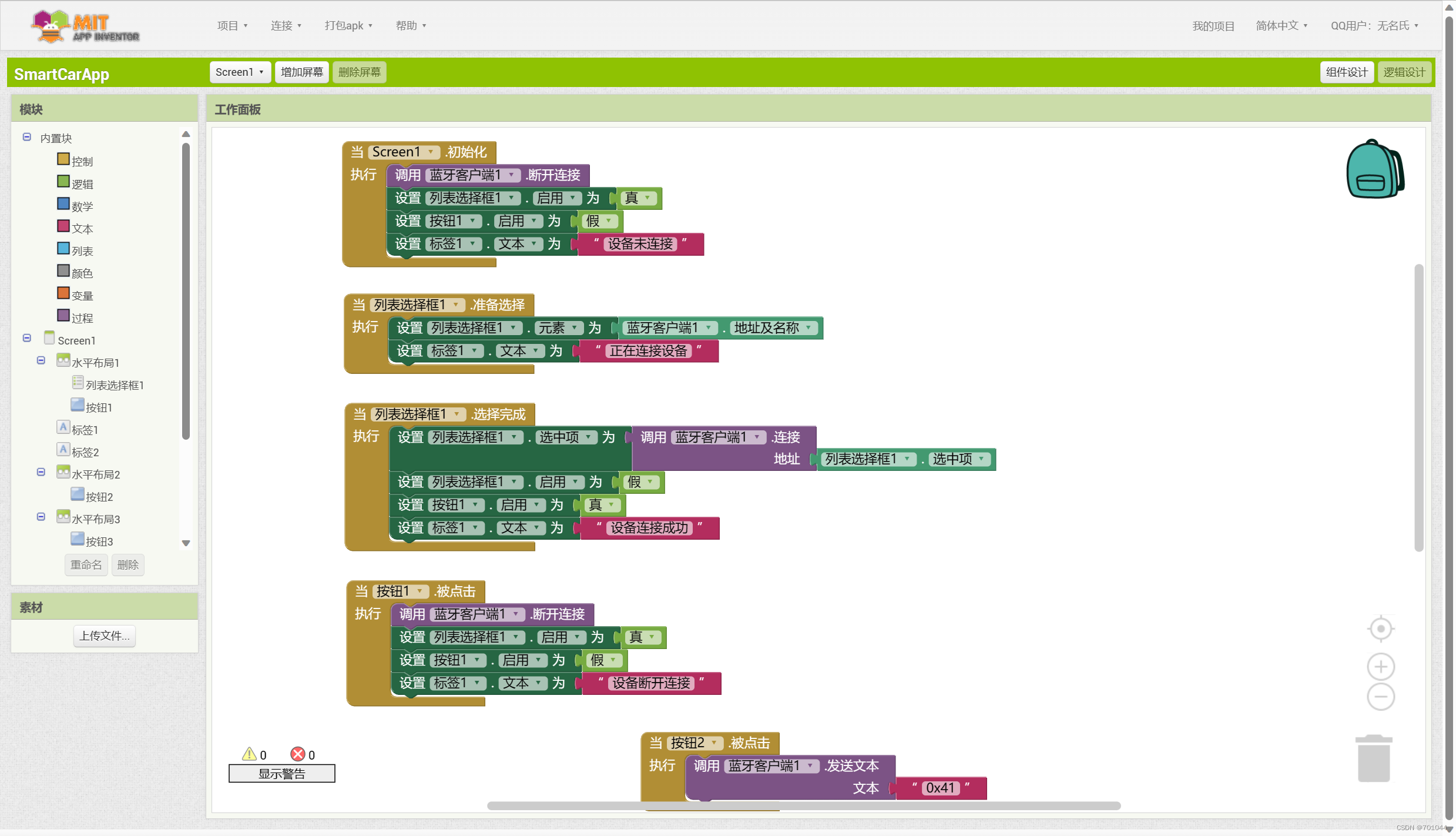

• 制作 APP 的操作主要分组件设计和逻辑设计二部分

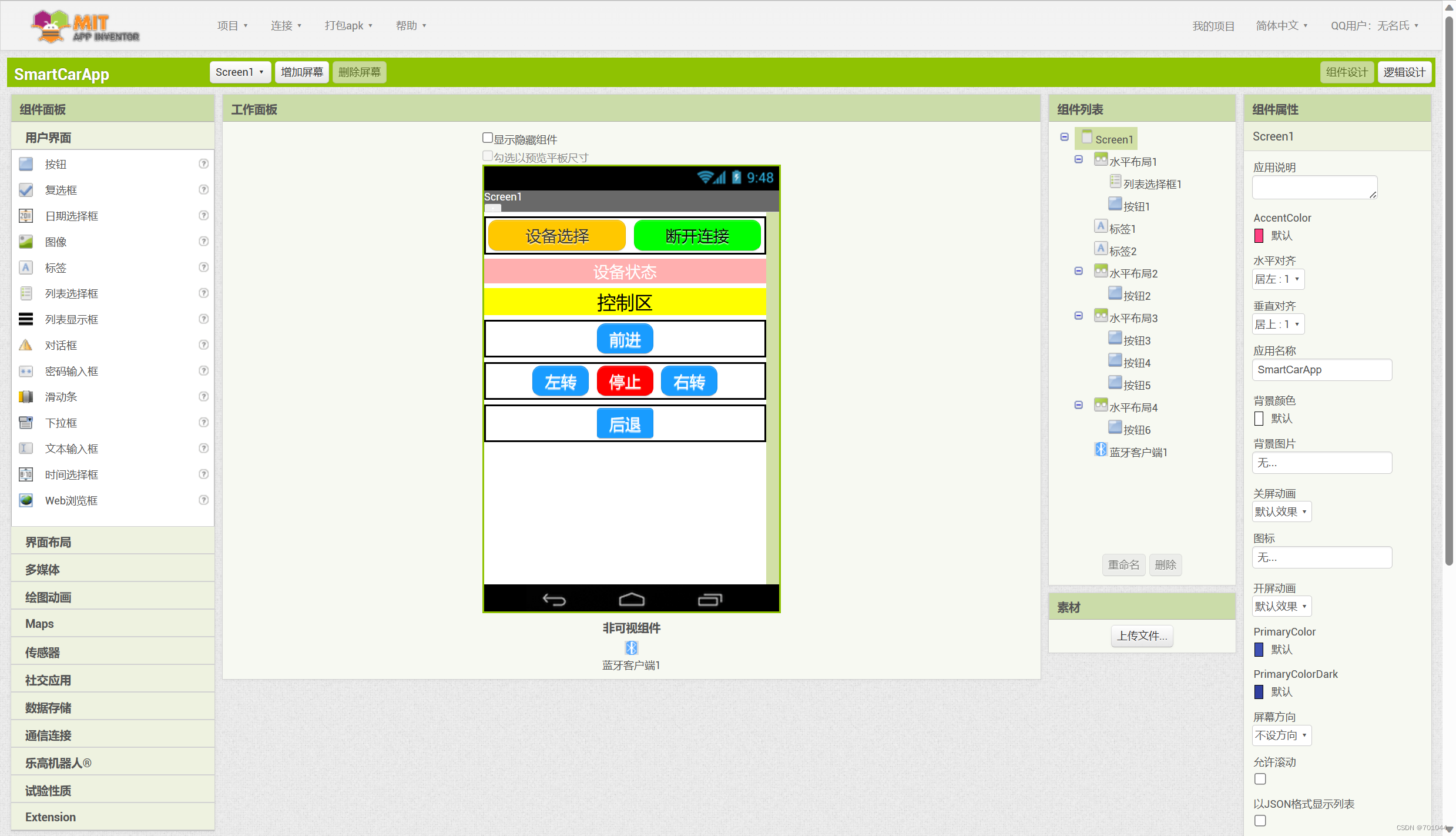

• 组件设计主要是对用户界面的控件(如按钮等) 的布局设计，


• 逻辑设计是对控件添加上逻辑功能，然后通过客户端(如蓝牙) 进行传送控制信息数据，

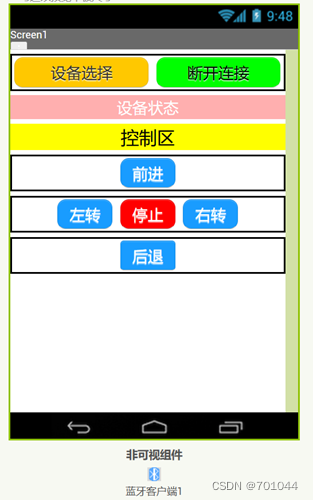

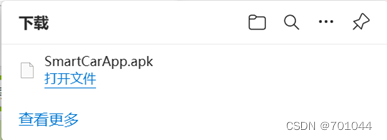

• 组件设计和逻辑设计完成后，再点击打包 APK 在手机上直接安装，安装好后，就可以进入控制界面，系统用户登陆界面如下图所示：


  但这块的逻辑部分功能并未实现。

二、uni-app

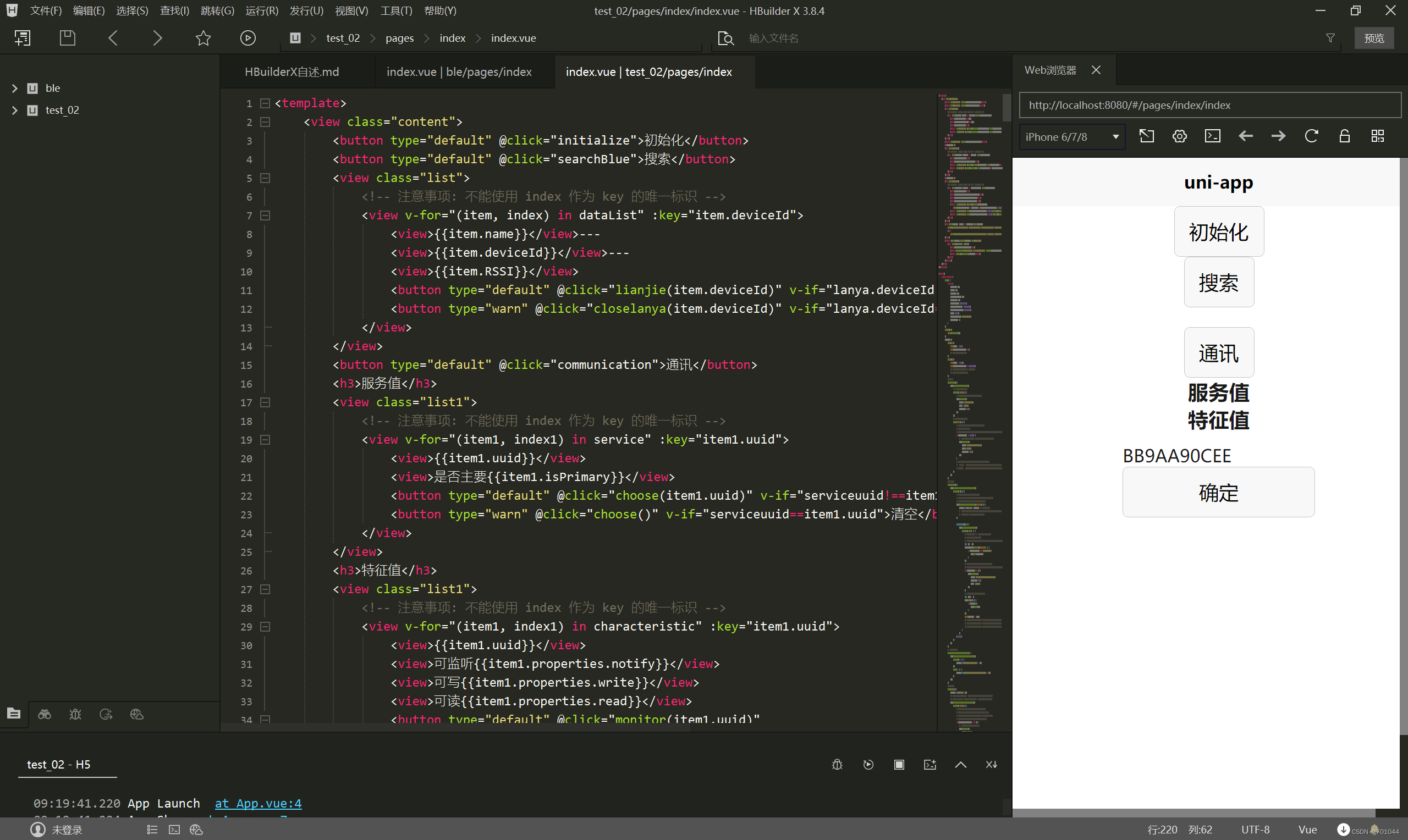

• 开发工具：HBuilder X

• 以安卓 App 的方式运行（需要连接数据线）

• 参考 uniapp 通过蓝牙与硬件通讯

• 可实现连接蓝牙发送控制指令



   使用蓝牙进行数据传输的大概思路如下：

   初始化：打开蓝牙模块；
   搜索：检测附近存在的设备，找到目标设备；
   通讯：获取目标设备的服务值和特征值，看是否能监听、读写数据；
   发送指令：发送前后左右等控制指令；


三、微信小程序

3.1 示例&应用

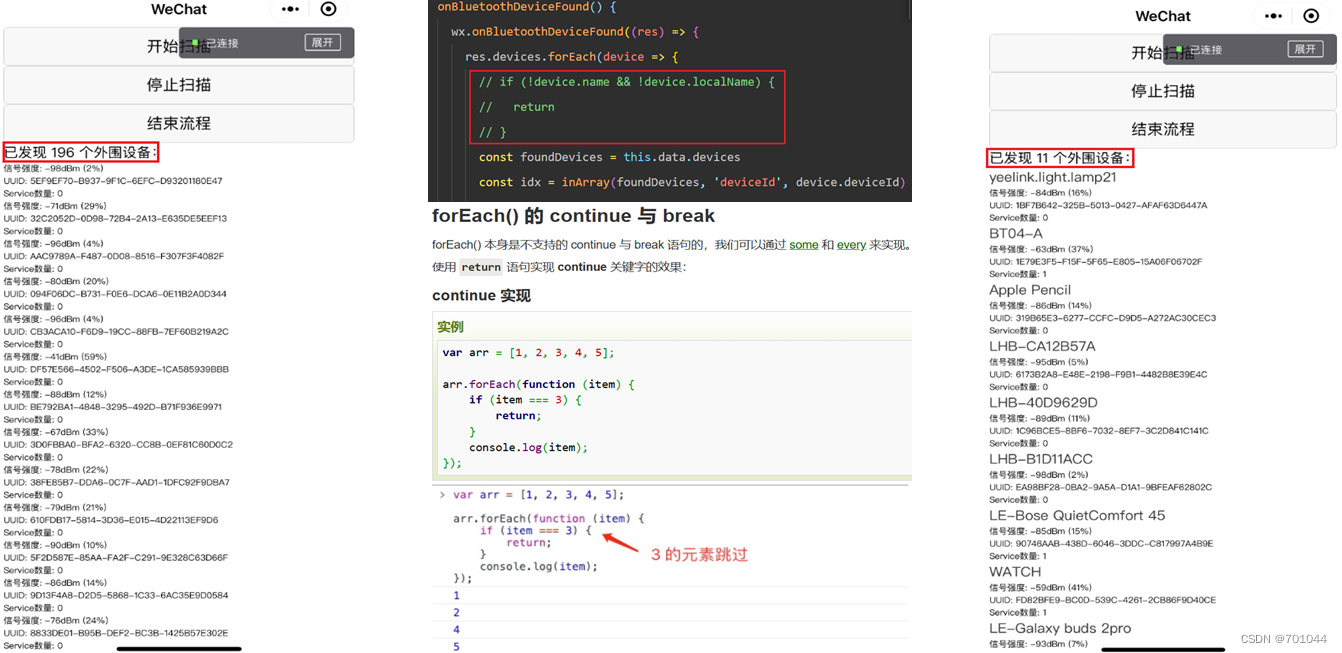

• 采用 forEach() 的 return 语句实现 continue 关键字效果（跳过当前循环迭代并继续执行下一次迭代）

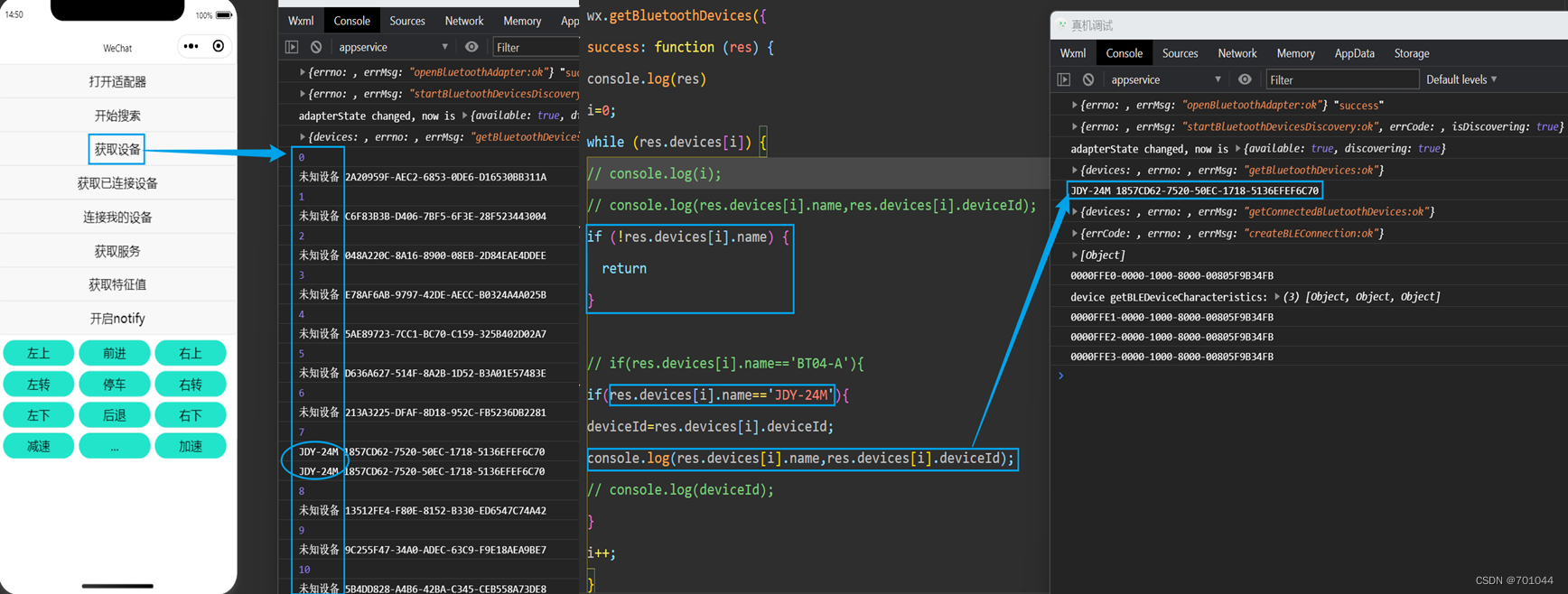

• 解决蓝牙（未知设备）过滤问题

• forEach() 应用

• 通过判断设备的名称，当设备名称为"JDY-24M"时，将其设备 ID 保存在变量 deviceId 中，并进行打印输出。

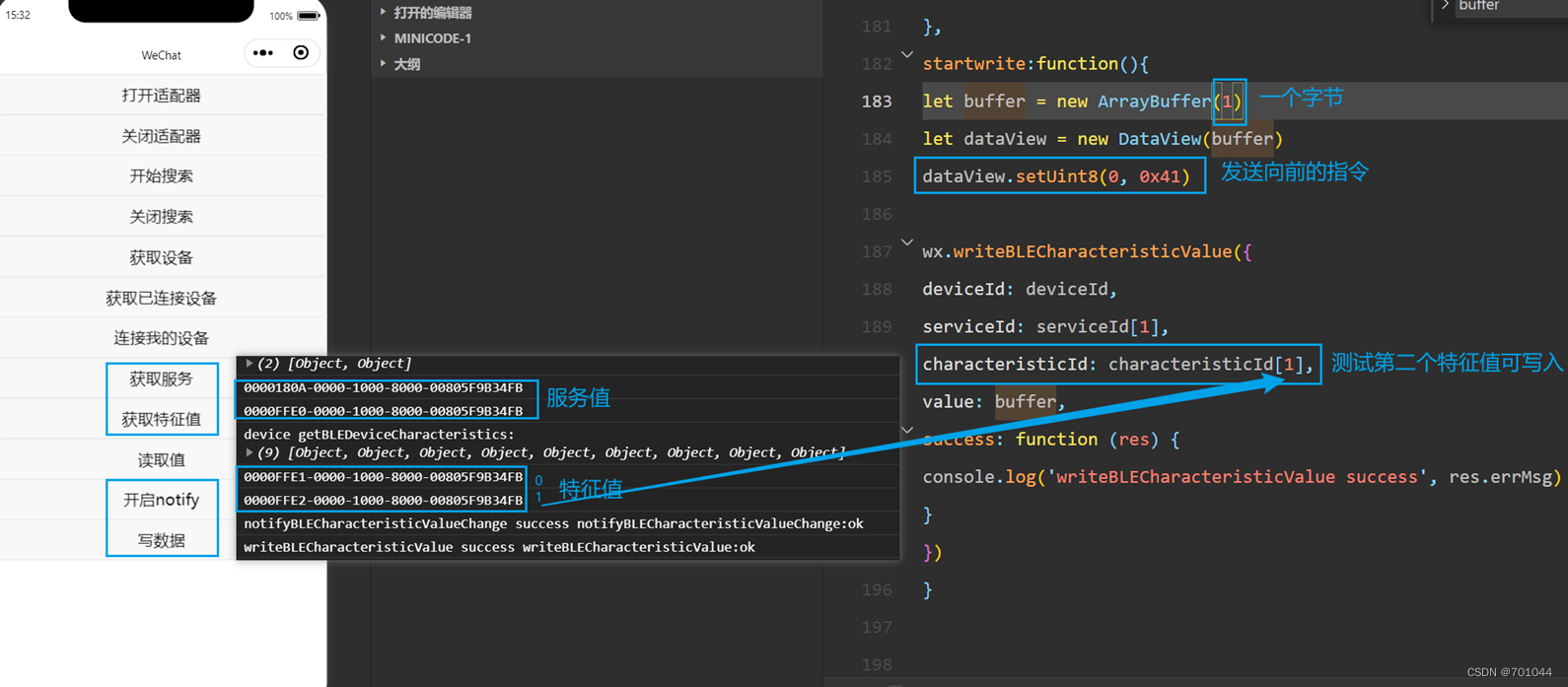

3.2 服务值与特征值

• 在蓝牙中，服务值（Service UUIDs）和特征值（Characteristic UUIDs）是用于标识蓝牙设备和其功能的唯一标识符。
• 服务值：服务值用于标识蓝牙设备提供的一组相关功能或服务。一个蓝牙设备可以包含一个或多个服务。
• 特征值：特征值用于标识服务中的某个具体特征或数据。一个服务可以包含一个或多个特征值。
• 每个服务都有一个唯一的服务值，通常以 UUID（Universally Unique Identifier）的形式表示。
• 服务值可以用来描述设备的整体功能或者区分不同类型的服务。
• 特征值也有唯一的 UUID 来进行标识，特征值可以表示传感器数据、配置选项、控制命令等。

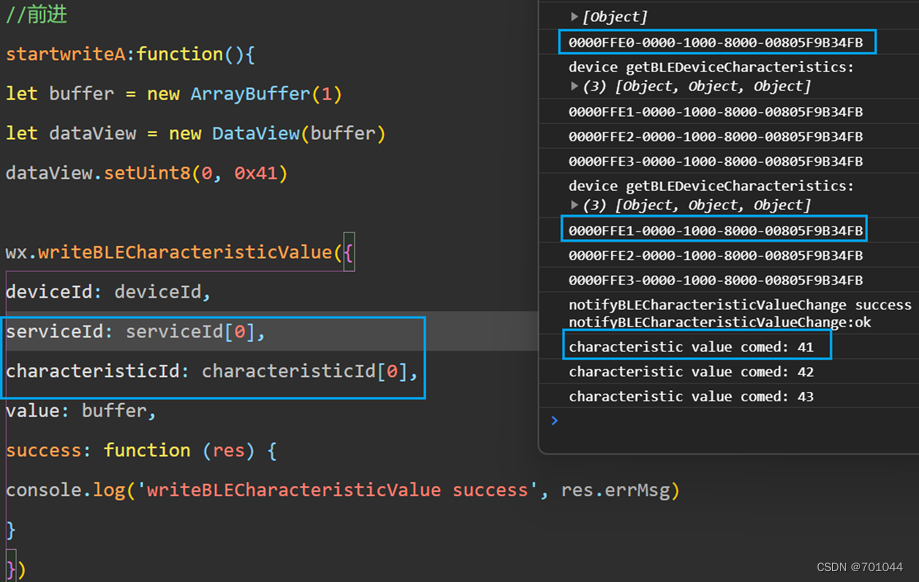

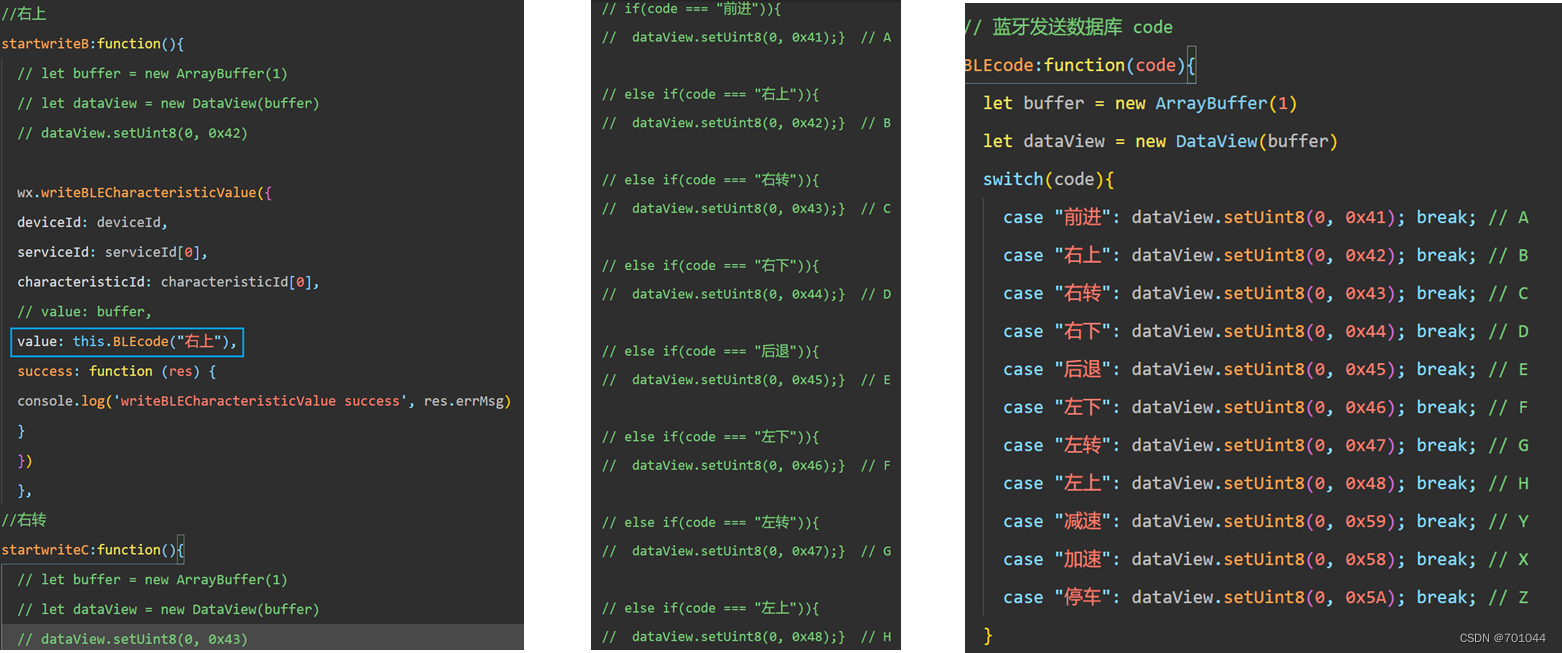

3.3 控制指令

• 蓝牙控制指令是用于与蓝牙设备进行通信和控制的指令。
• 这些指令通常以字节流或字符串的形式发送到蓝牙设备，以执行特定的操作或获取设备的信息。


3.4 测试

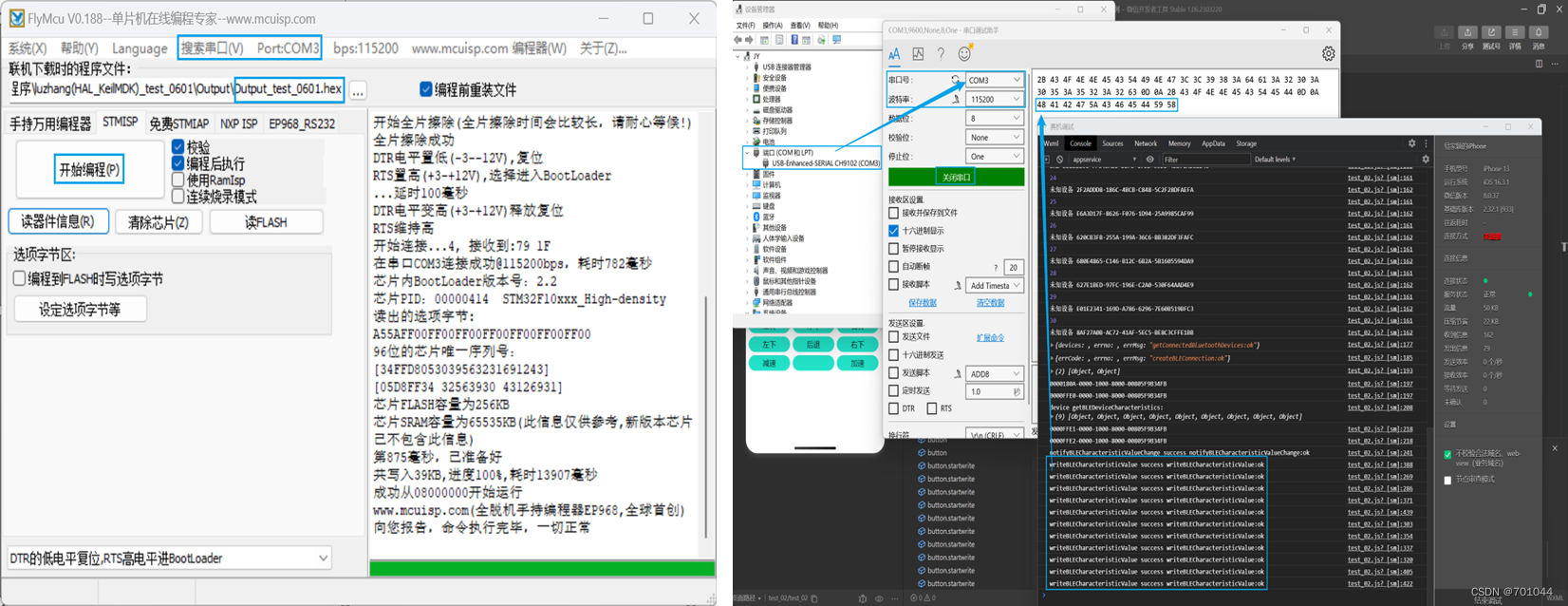

1. 串口调试助手用于与串口设备进行通信、调试和测试。

2. 串口设置：设置串口的通信参数，如串口号、波特率（Baud Rate）、数据位（Data Bits）等。

3. 数据发送和接收：输入要发送的数据并发送到串口，同时显示接收到的数据。

4. 数据解析和显示：支持对接收到的串口数据进行解析和显示，例如十六进制显示等。



3.5 十六进制转换

function ab2hex(buffer) {
      var hexArr = Array.prototype.map.call(
      new Uint8Array(buffer),
      function(bit) {
      	return ('00' + bit.toString(16)).slice(-2)
  	 }
  )
   return hexArr.join('');
}

代码具体含义：
	这段代码定义了一个函数ab2hex，用于将数组缓冲区（buffer）转换为十六进制字符串。
	'ab2hex' 函数接受一个参数 buffer，表示要进行转换的数组缓冲区；
	在函数内部，使用 Array.prototype.map 方法对 buffer 进行遍历，创建一个新的数组 hexArr；
	在遍历过程中，对于 buffer 中的每个元素（bit），使用匿名函数进行处理；
	匿名函数将每个元素转换为两位的十六进制字符串，并使用 ('00' + bit.toString(16)).slice(-2) 的方式实现补零操作；
	bit.toString(16) 将当前元素转换为十六进制字符串；
	('00' + bit.toString(16)) 在转换的字符串前面添加两个零，确保字符串的长度为两位；
	.slice(-2) 从字符串的末尾截取最后两位，以确保字符串长度不超过两位；
	Array.prototype.map.call 将匿名函数应用于 buffer 中的每个元素，并返回一个新的数组 hexArr；
	最后，通过函数返回 hexArr.join('') 将转换后的十六进制字符串数组连接成一个字符串，并将其作为函数的返回值；

3.6 问题解决

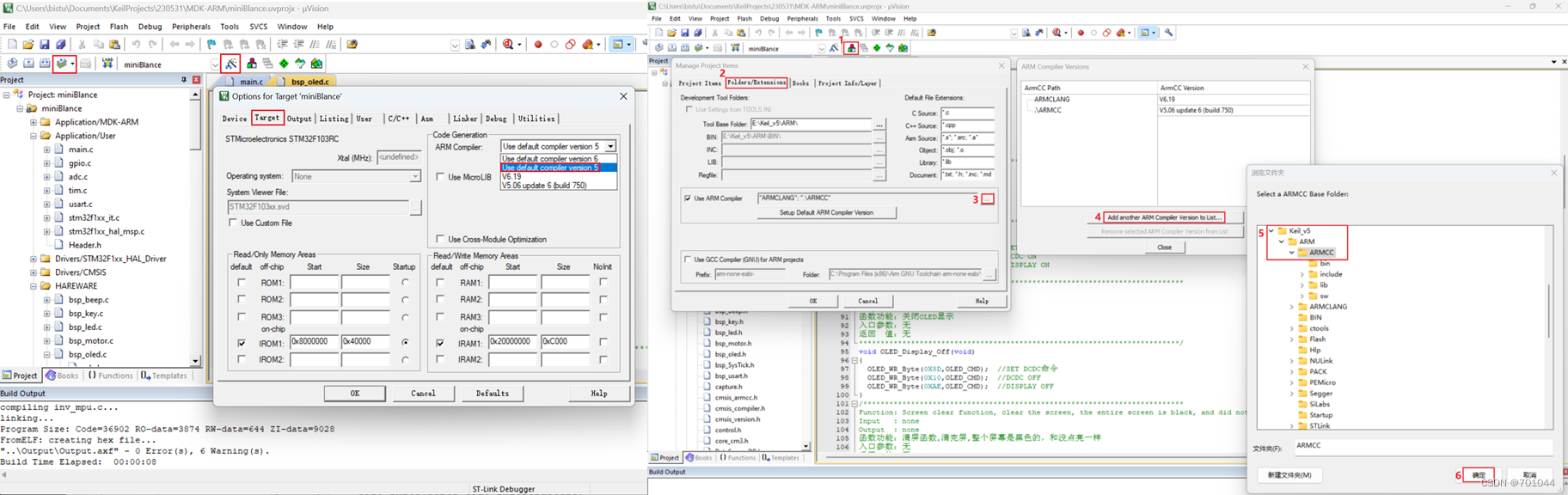

• Keil 编译报错
• Missing Complier Version 5
• 将 v5 版本的编译器 ARMCC 复制到 keil 安装目录下的 ARM 文件夹里即可；


四、虚拟摇杆

4.1 界面布局

参考 微信小程序之虚拟摇杆练习，实现手指拖动图片任意移动并限定在一个圆形范围内，当松开手指时图片返回到中心点。在视图容器中添加一个背景图片、一个摇杆图片，分别设置图片样式的宽、高，实现图片叠加的效果。

根据变量 leftLooks 和 topLooks 动态调整图片左偏移和上偏移，同时，绑定了 bindtouchend、bindtouchmove、bindtap 事件分别对应触摸结束、触摸移动和触摸点击的事件处理函数，并在底部添加了三个文本框显示虚拟摇杆的中心位置、当前滑动位置和摇杆的偏转角度。

4.2 代码示例

<view class="relative">

  <!-- 背景图片 -->
  <image style="width: 100px; height: 100px;" class="pic_background" src="../../yaogan_di.png"></image>

  <!-- 摇杆图片 -->
  <image style="width: 80px; height: 80px;left:{{leftLooks}}px;top:{{topLooks}}px;" bindtouchend='ImageReturn' bindtouchmove='ImageTouchMove' class="pic_tou" src="../../yaogan_tou.png " bindtap="ImageTouch"></image>

  <div class="box">
    <text class="log-item">虚拟摇杆中心：(160,310)</text>
    <text class="log-item">当前滑动位置：({{leftLooks}},{{topLooks}})</text>
    <text class="log-item">摇杆偏转角度：{{angle}}°</text>
  </div>

</view>

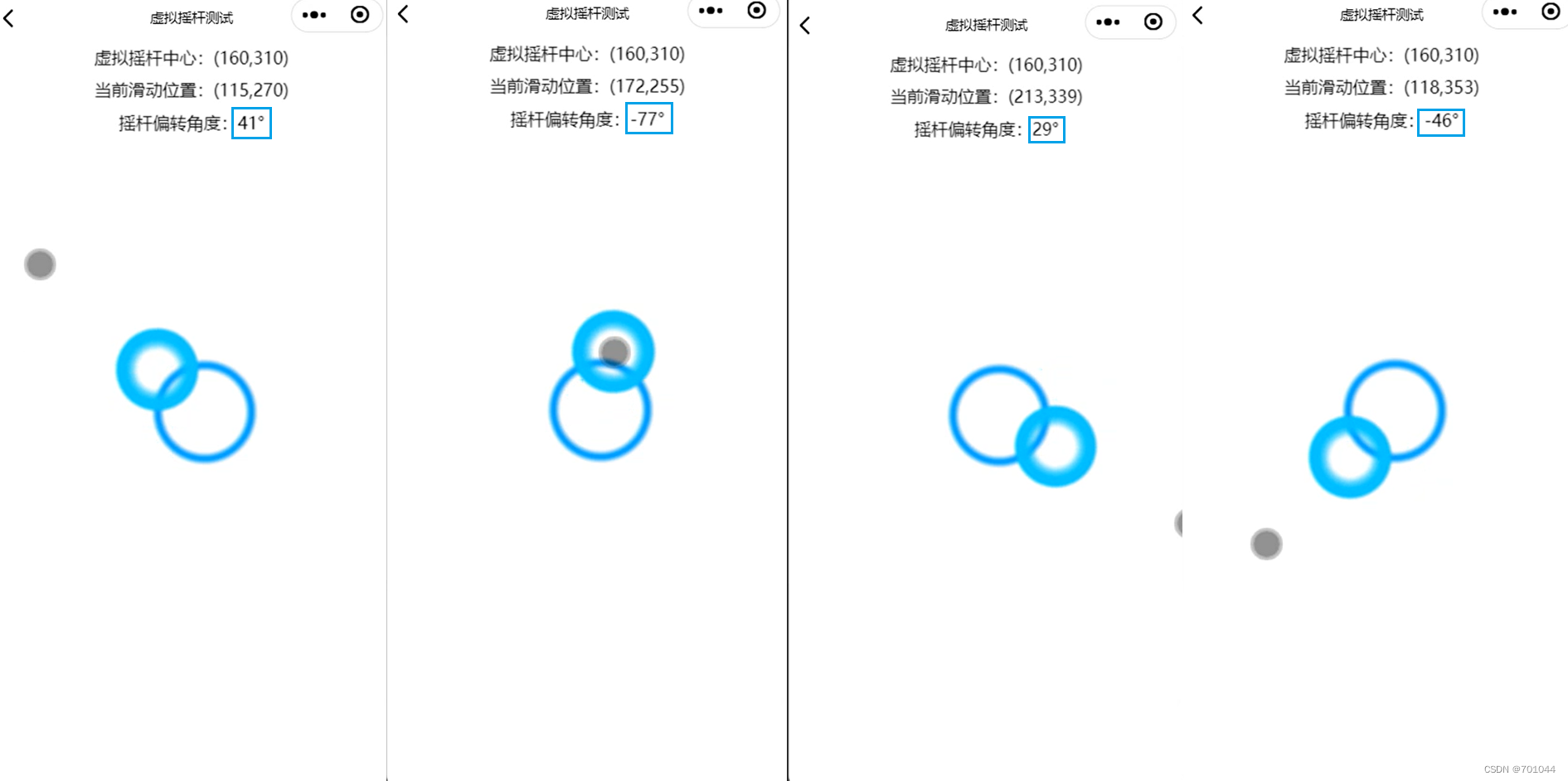

4.3 摇杆角度

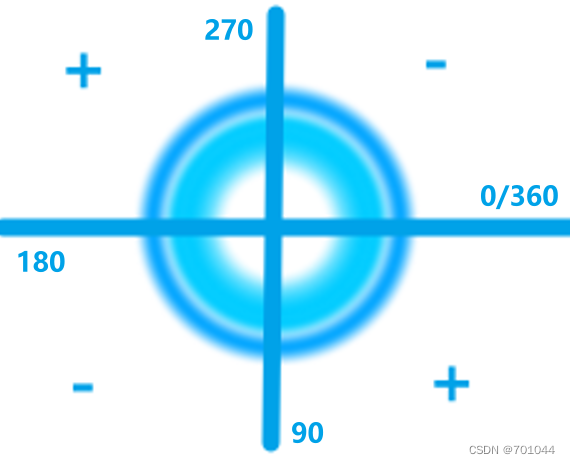

原先摇杆角度存在象限（正负）之分，若要根据角度发送控制指令，出现度数重复的情况下不易处理。

故采取把摇杆地图看成两个半圆，当摇杆移动到左边，角度为0度或360度（因为360度为一圈，已经绕回到起点）；当摇杆移动到上方，角度为90度；当表示摇杆移动到右边，角度为180度；当表示摇杆移动到下方，角度为270度。

4.4 代码示例

Page({
  data: {
    logs: [],
    StartX: '160',
    StartY: '310',
    leftLooks: '',
    topLooks: '',
    radius: '60',
    angle: '',
  },

  onLoad: function () {},

// 函数在摇杆图片被点击时触发，打印出"点击"的信息

  ImageTouch: function (e) {
    console.log("点击");
  },

//  函数在摇杆图片被拖动时触发，首先获取触摸点的坐标，
  ImageTouchMove: function (e) {
    var self = this;
    // 通过 e.touches[0].clientX 和 e.touches[0].clientY 获取相对于页面的触摸点的 X 和 Y 坐标，
    // 并减去40来调整坐标位置（可能是根据图片大小进行的调整）
    var touchX = e.touches[0].clientX - 40;
    var touchY = e.touches[0].clientY - 40;
    // 将触摸点的坐标传递给GetPosition函数，以获取移动后的摇杆位置和角度信息
    var movePos = self.GetPosition(touchX, touchY);
//   console.log("接触坐标：(" + touchX + "," + touchY + ")");
//   console.log("图片坐标：(" + movePos.posX + "," + movePos.posY + ")");
	// 将移动后的摇杆位置和角度信息更新到页面的数据中，从而实现实时显示
    self.setData({
      leftLooks: movePos.posX,
      topLooks: movePos.posY,
      angle: Math.round(movePos.angle)
    });
    console.log("角度：" + Math.round(movePos.angle));
  },

// 在触摸结束时触发，将摇杆图片的位置和角度重置为初始状态
  ImageReturn: function (e) {
  	// 将当前上下文的 this 引用保存到变量 self 中，以便在函数内部使用
    var self = this;
    // 更新页面的数据，将 leftLooks 和 topLooks 设置为初始位置 self.data.StartX 和 self.data.StartY，
    // 将角度 angle 设置为空字符串""，当触摸结束时，摇杆图片的位置将回到初始位置，角度信息将被清空
    self.setData({
      leftLooks: self.data.StartX,
      topLooks: self.data.StartY,
      angle: ""
    });
  },

// 用于计算摇杆图片的位置和角度信息，
// 函数接受touchX和touchY作为参数，表示当前触摸点的坐标
  GetPosition: function (touchX, touchY) {
    var self = this;
    // 计算触摸点与摇杆中心点的水平距离 DValue_X 和垂直距离 Dvalue_Y，以及两者的欧几里得距离 Dvalue_Z。
    var DValue_X = touchX - self.data.StartX;
    var Dvalue_Y = touchY - self.data.StartY;
    var Dvalue_Z = Math.sqrt(DValue_X * DValue_X + Dvalue_Y * Dvalue_Y);
    // 调用 self.GetAngle 方法计算摇杆的偏转角度，并将 DValue_X 和 Dvalue_Y 作为参数传递
    self.GetAngle(DValue_X, Dvalue_Y);

	// 计算触摸点与摇杆中心点的夹角，并将其转换为角度制
    var angle = Math.atan2(Dvalue_Y, DValue_X) * 180 / Math.PI;
    // 将负角度转换为正角度，确保角度在0到360之间
    angle = (angle + 360) % 360; // 将负角度转换为正角度

    var imageX, imageY;

	// 在范围内，将 imageX 和 imageY 设置为触摸点的坐标 touchX 和 touchY。
    if (Dvalue_Z <= self.data.radius) {
      imageX = touchX;
      imageY = touchY;
    } else {
      // 若超出范围，计算缩放比例 ratio，并根据比例将 DValue_X 和 Dvalue_Y 乘以比例后再加上摇杆中心点的坐标(160, 310)，得到缩放后的坐标 imageX 和 imageY。
      var ratio = self.data.radius / Dvalue_Z;
      imageX = DValue_X * ratio + 160;
      imageY = Dvalue_Y * ratio + 310;
    }
	// 使用 Math.round 将 imageX 和 imageY 四舍五入为整数，并将计算得到的位置和角度信息以对象的形式返回。
    imageX = Math.round(imageX);
    imageY = Math.round(imageY);

    return { posX: imageX, posY: imageY, angle: angle };
  },

  // 用于计算摇杆的偏转角度
  // 函数接受 DValue_Y 和 Dvalue_X 作为参数，分别表示触摸点的垂直距离和水平距离
  GetAngle: function (DValue_Y, Dvalue_X) {
    var self = this;
    // 条件判断检查 DValue_Y 是否为非零值，避免出现除以零的情况。
    if (DValue_Y != 0) {
      // 计算 angleTan 的反正切值，并将结果保存在变量ang中。
      var angleTan = Dvalue_X / DValue_Y;
      var ang = Math.atan(angleTan);
      // 将 ang 乘以180 / Math.PI 进行角度制的转换，得到角度值 angs
      var angs = ang * 180 / Math.PI;
      // 将 angs 四舍五入为最接近的整数，得到最终的偏转角度 result
      var result = Math.round(angs);
      // 将偏转角度result设置为页面数据中的angle属性，实现数据的更新和绑定
      self.setData({
        angle: result
      });
      console.log(result);
    }
  }
});

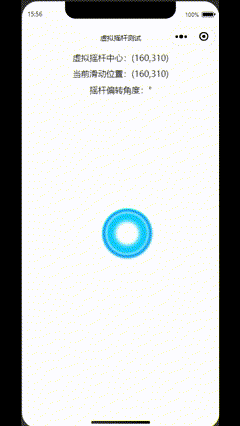

4.5、效果展示

---

总结

以上就是整个蓝牙开发过程以及虚拟摇杆的实现与改进总结。
