可视化工具 netron & pt 转 onnx 格式

Netron是一个开源工具,支持多种模型格式,帮助开发者理解、调试深度学习模型。文章介绍了如何在线使用Netron及将PyTorch(PT)模型转换为ONNX格式的过程。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

用于学习记录


前言

Netron 是一个开源的网络可视化工具,可以帮助开发人员和数据科学家可视化、理解和调试深度学习模型。它支持多种常见模型格式,如 TensorFlow、PyTorch、ONNX、Caffe、Darknet 等。

使用 Netron,用户可以将模型文件导入到界面中,通过可视化界面直观地了解模型的结构、参数和输入输出等信息。同时,Netron 提供了交互式的功能,如节点展开、节点分组、节点高亮、模型检索等,使得用户可以更加方便地分析和调试模型。


一、Netron 在线使用

Netron 是一个在线模型查看器,可以查看和分析深度学习模型。使用 Netron,您可以轻松地将模型文件上传到 Web 应用程序中,查看它们的结构和参数,并可视化它们的流程。

以下是使用 Netron 的步骤:

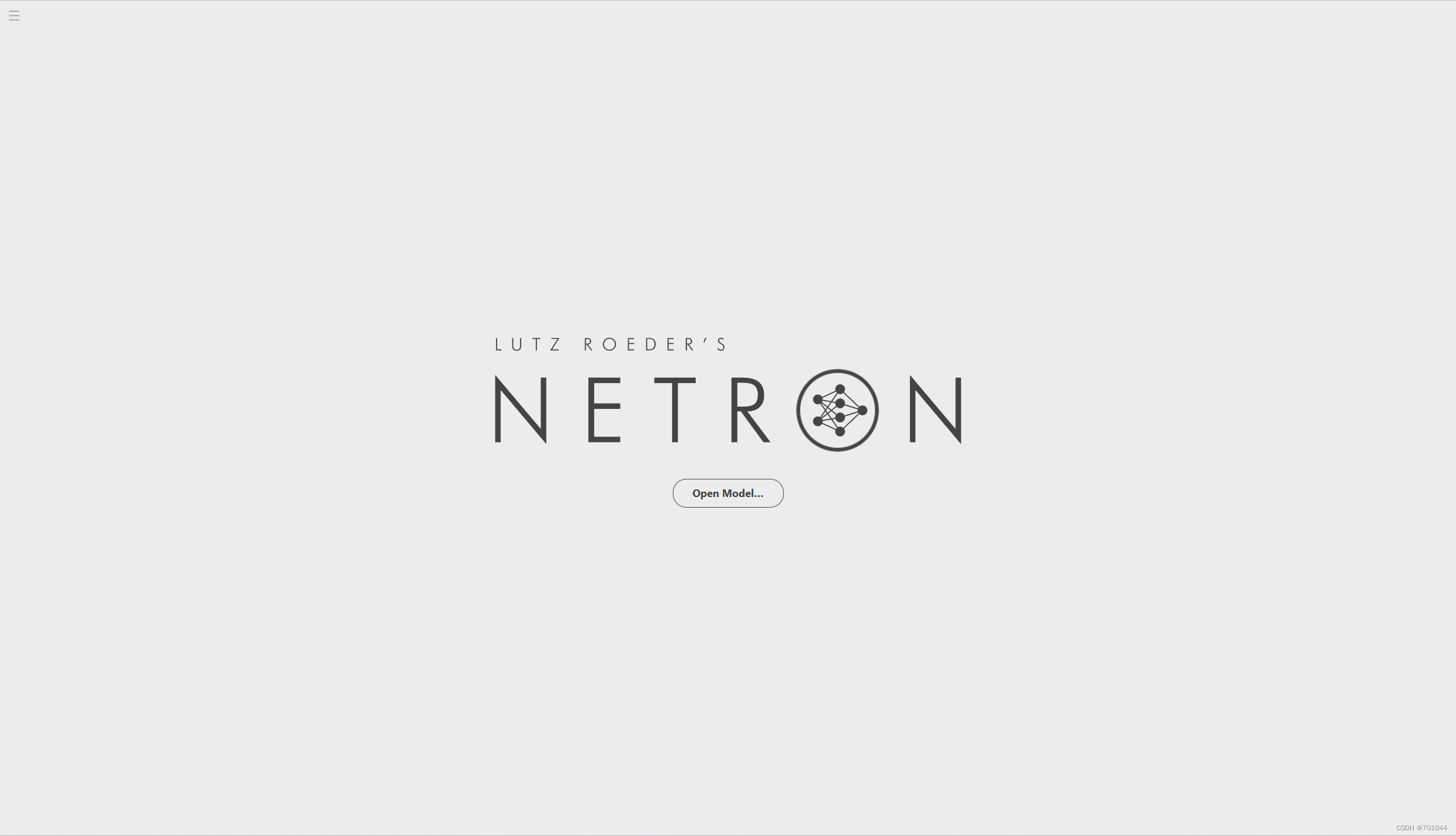

  • 打开 Netron 的官方网站,选择要分析的模型文件(例如.onnx、.pt等格式),Netron 将自动解析模型文件并显示模型结构图
    在这里插入图片描述

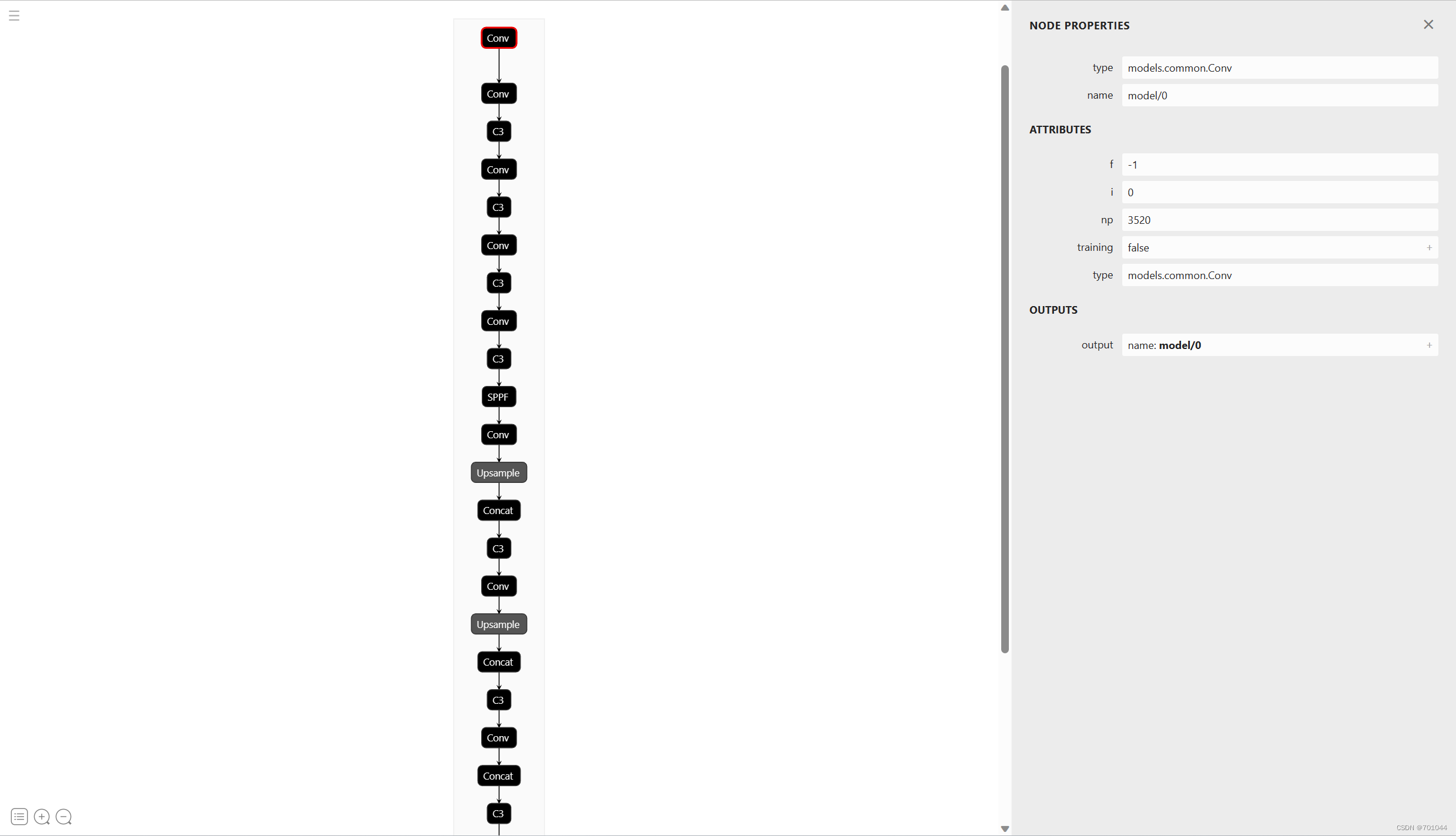

  • 导入成功后,通过单击每个层来查看它的权重和偏差等详细信息
    在这里插入图片描述

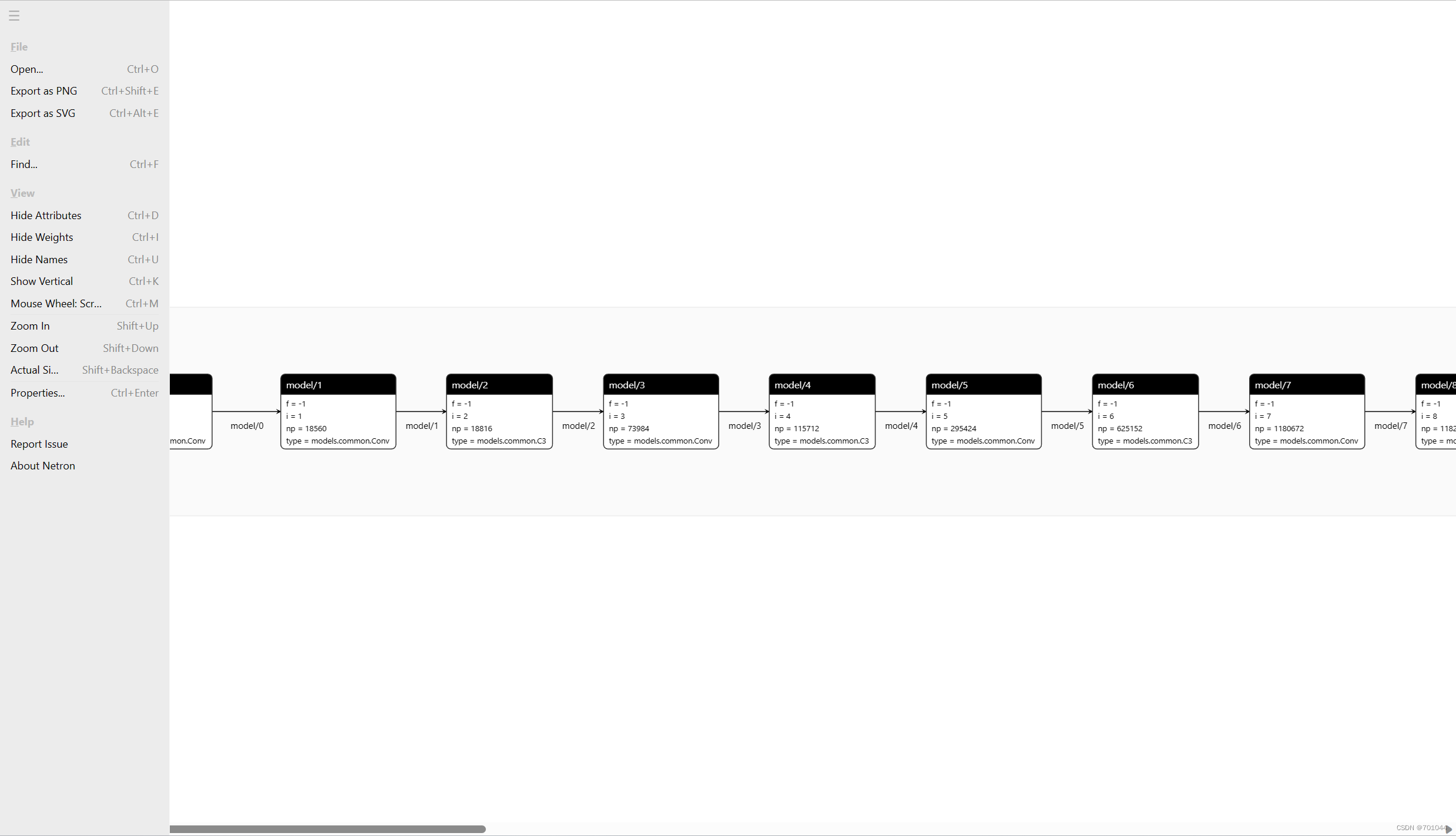

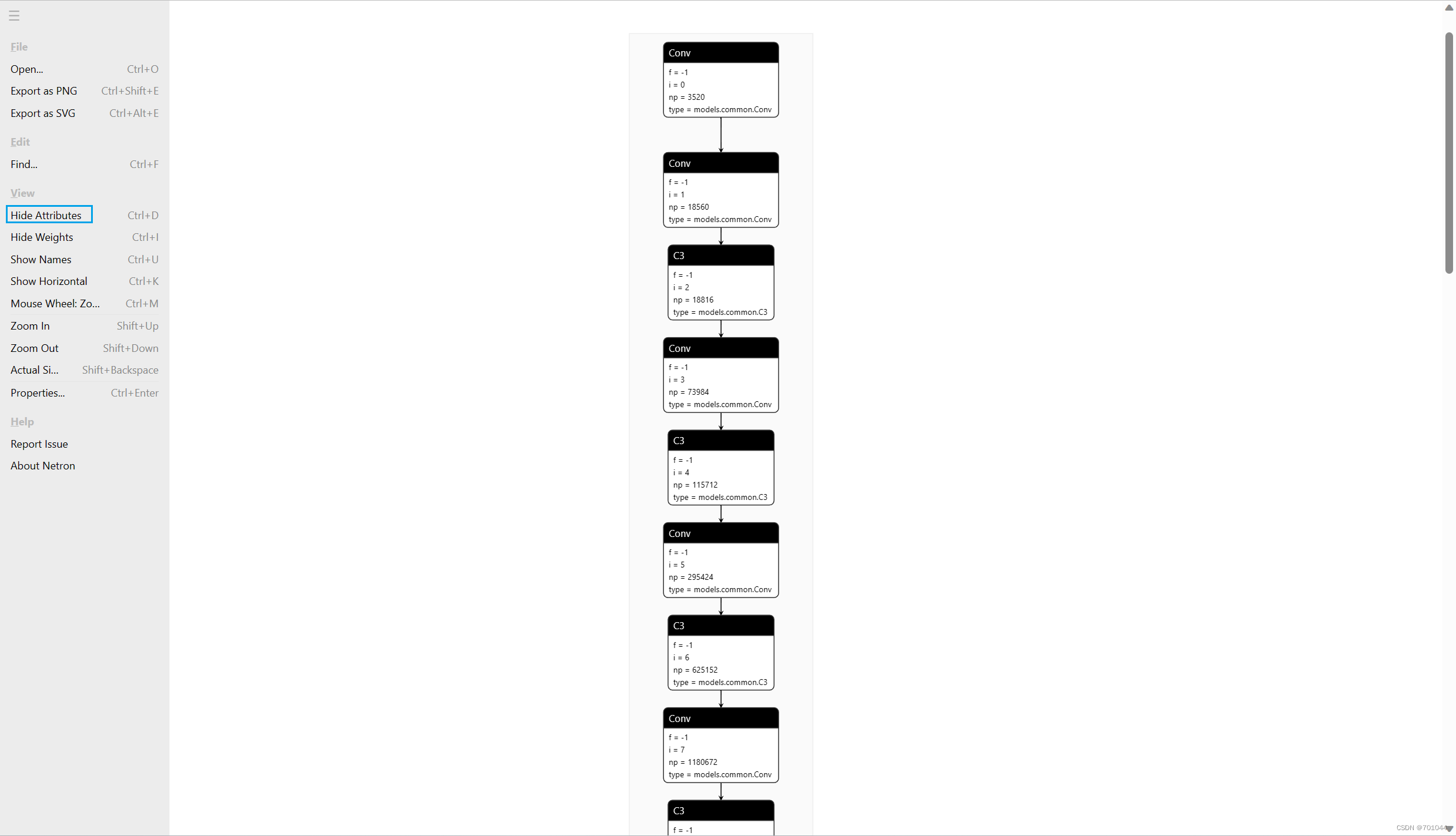

  • 左侧看到模型的结构每个层的详细信息
    在这里插入图片描述

在这里插入图片描述

二、pt 格式转换为 ONNX 格式

可以使用以下步骤将 YOLOv5 模型的 pt 权重转换为 ONNX格式:

  1. 下载 YOLOv5 官方代码,打开根目录,并安装相关依赖库

    git clone https://github.com/ultralytics/yolov5
    cd yolov5
    pip install -r requirements.txt

  2. 下载 yolov5.pt 权重文件

  3. 安装 ONNX 运行时并下载 ONNX 模型转换器

    pip install onnx coremltools onnx-simplifier

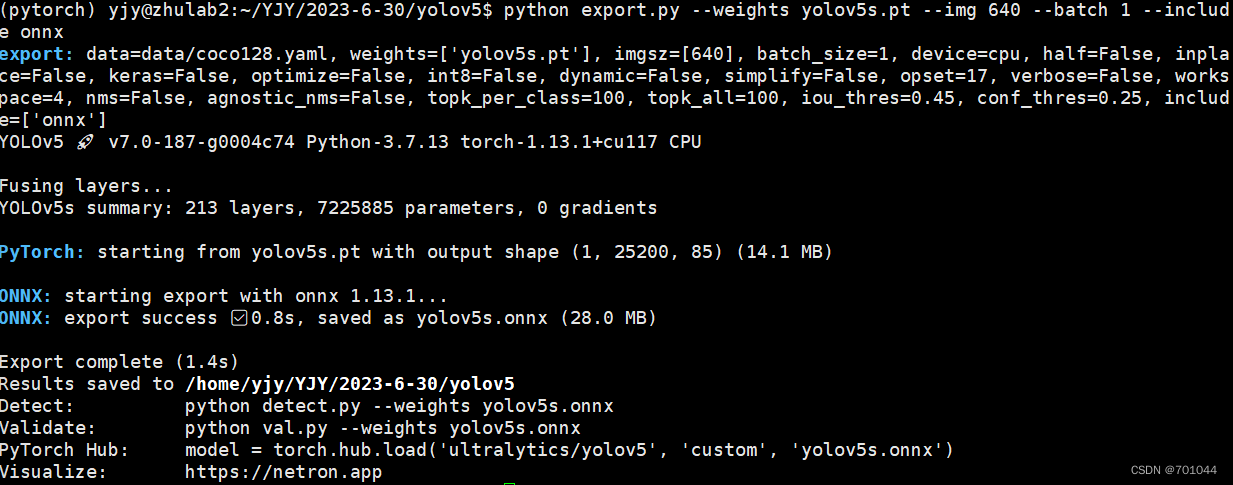

  4. 运行命令将权重文件转换为 ONNX 文件

    python export.py --weights yolov5s.pt --img 640 --batch 1 --include onnx


    在这里插入图片描述

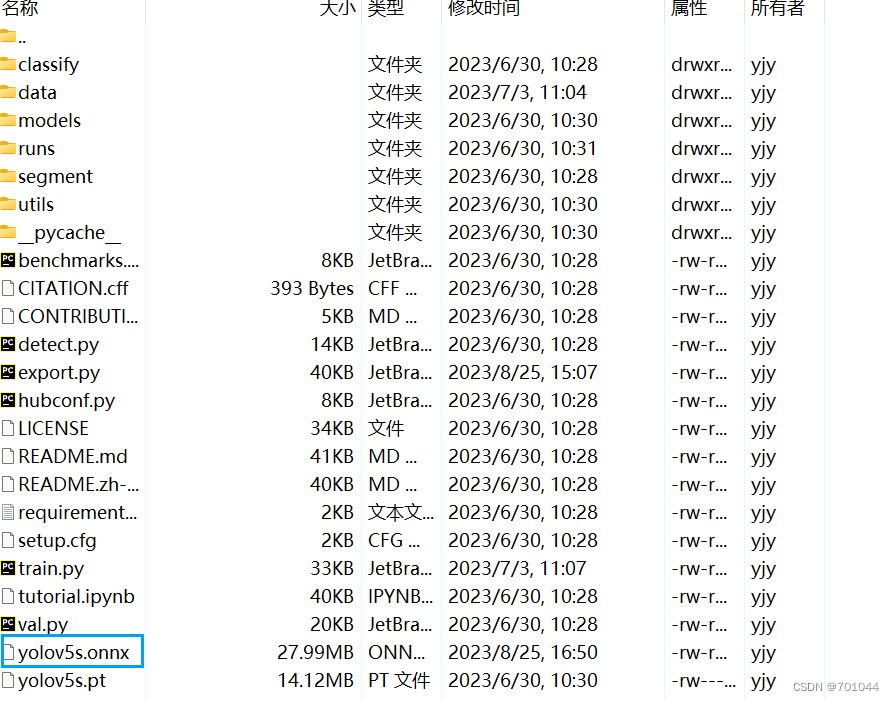

  5. 转换后会在 yolov5 目录下生成一个 yolov5.onnx 文件,表示已经成功将模型权重文件转换为 ONNX 文件。
    在这里插入图片描述

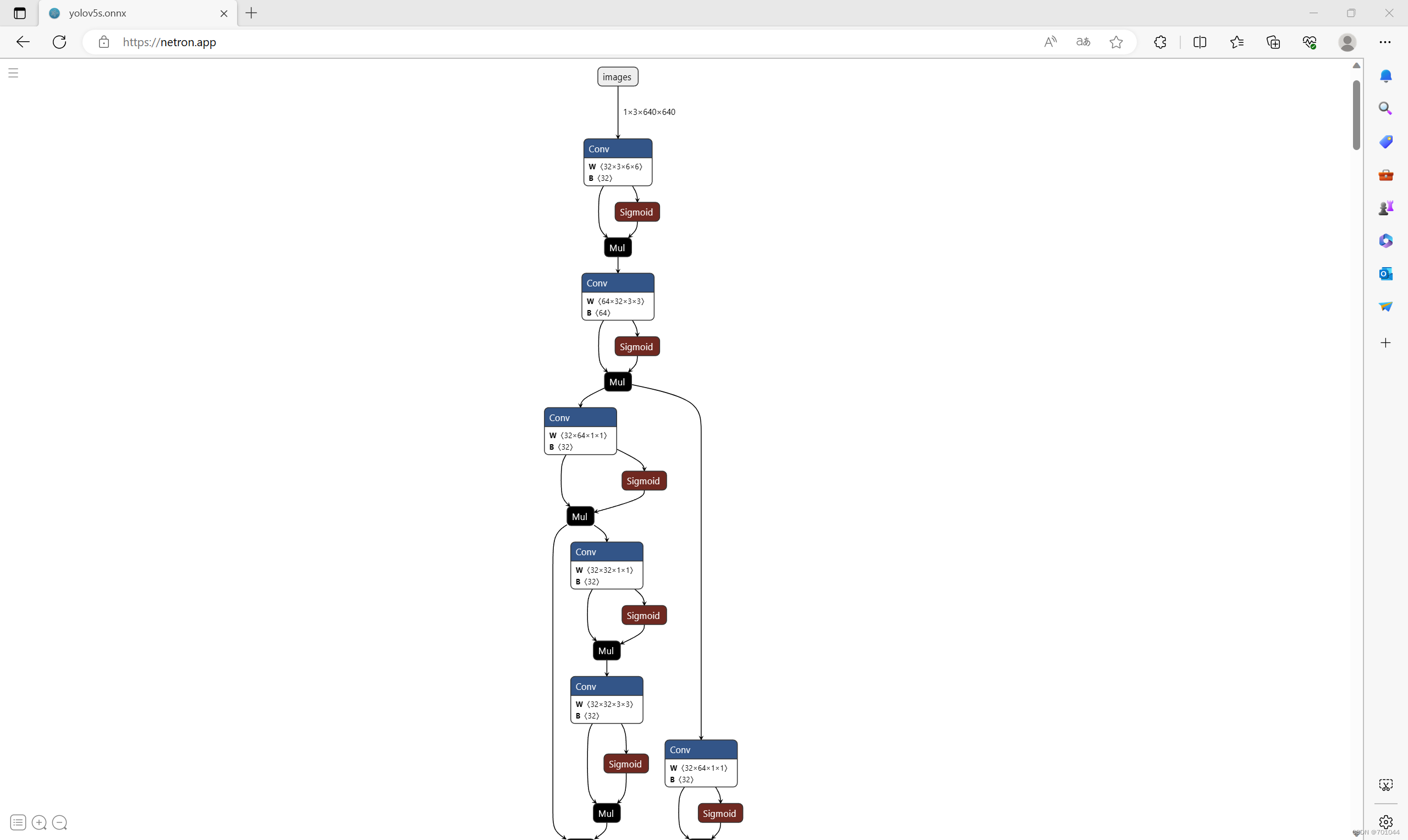

  6. 以下是转换后的 onnx 网络可视化,选择“文件”>“导出”>“图像”,以将模型结构导出为PNG,PDF和SVG等格式的图像
    在这里插入图片描述
    在这里插入图片描述


总结

总之,Netron 支持多种常见的模型文件格式,包括 TensorFlow、PyTorch、ONNX 等,
Netron 是一个非常有用的工具,可以帮助更好地理解深度学习模型的结构和参数,并对其进行分析和优化。
