如何使用 U8g2 库

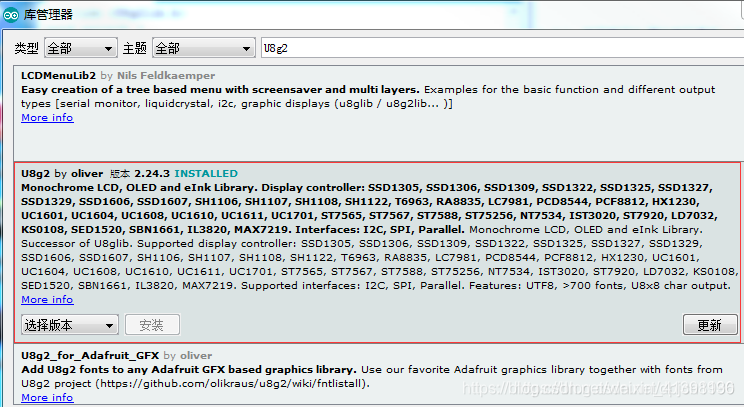

显示屏
注：u8g2不支持“无控制器”的显示屏。
U8g2 设置函数列表：C++ Setup/Arduino Constructor List
典型的总线有：
• 3SPI，3线SPI：时钟，数据和片选
• 4SPI，4线SPI：多了一个命令数据线（一般叫；D/C,RS,或者A0）
• I2C，IIC或TWI：时钟（SCL）和数据（SDA）
• 8080• 6800：占用引脚太多，不考虑
数据线
总的来说，U8g2 可以使用任意 Arduino 引脚，但选择特定的IO口，使用外设输出会提高速度。
注意：RS意思为“寄存器选择”，但是在SPI模式，RS 是片选的作用。
U8g2 初始化
U8g2 需要知道硬件引脚的对应关系，引脚号作为参数提供给 U8g2 的构造函数，其中各个参数对应各个引脚。
根据这个列表，构造函数有模板如下（对象名 u8g2）：
U8G2_ST7920_128X64_1_SW_SPI u8g2(rotation, clock, data, cs [, reset])
在 “rotation”（旋转）参数后面，构造函数接收一个时钟引脚号，数据脚号，片选信号，最后的复位信号线是可选的。
例子中包括了类似的构造函数，你可以取消注释其中的一个，如果有必要，更新引脚号：
U8G2_ST7920_128X64_1_SW_SPI u8g2(U8G2_R0, 13, 11, 10, 8);
U8G2_ST75256_JLX256160_F_4W_HW_SPI u8g2(U8G2_R0, / cs=/ PA4, / dc=/ PA3, /* reset=/ 8);***
一个完整的例子如下所示：
#include <Arduino.h>
#include <U8g2lib.h>
#include <SPI.h>
#include <Wire.h>
U8G2_ST7920_128X64_1_SW_SPI u8g2(U8G2_R0, 13, 11, 10, 8);

void setup() { u8g2.begin();}

void loop() {
u8g2.firstPage();
do {
u8g2.setFont(u8g2_font_ncenB14_tr);
u8g2.drawStr(0,24,“Hello World!”);
} while ( u8g2.nextPage() );
}

U8g2 支持3中不同的绘图模式：完整缓存（full buffer），页面缓存（page buffer）和u8x8 模式**
全屏缓存模式（full buffer）
优缺点
• 快速
• 可使用所有的图形程序
• 需要大量的内存（RAM）
初始化
从 这里 选择一个 U8g2 的构造器，全屏缓存模式的构造器包含了“F”，比如：
U8G2_ST7920_128X64_ F _SW_SPI(rotation, clock, data, cs [, reset])
使用

1. 清除缓存内容：u8g2.clearBuffer()。
2. 使用绘图指令绘制图形
3. 发送缓存数据给显示器以显示：u8g2.sendBuffer()。
   示例
   void setup() { u8g2.begin();}

void loop() {
u8g2.clearBuffer();
u8g2.setFont(u8g2_font_ncenB14_tr);
u8g2.drawStr(0,20,“Hello World!”);
u8g2.sendBuffer();
}

页面缓存模式（图片轮询）
优缺点
• 所有的图形程序可用
• 要求少量的内存（RAM）
• 速度慢
初始化
从 这里 选择一个 U8g2 的构造器，全屏缓存模式的构造器包含了“1”，或者“2，”比如：
U8G2_ST7920_128X64_ 1 _SW_SPI(rotation, clock, data, cs [, reset])
使用

1. 调用 u8g2.firstPage()
2. 运行一个 do-while 循环
3. 在循环体内绘制一些图形
4. 循环到U8g2.nextPage()返回真结束
   注：在循环体内总是绘制同一张图片。相见：这里。
   示例
   void setup() { u8g2.begin();}

void loop() {
u8g2.firstPage();
do {
u8g2.setFont(u8g2_font_ncenB14_tr);
u8g2.drawStr(0,24,“Hello World!”);
} while ( u8g2.nextPage() );
}

U8x8 字符模式
优缺点
• 快速
• 不需要内存（RAM）
• 不能绘图
• 不是所有控制器都支持
• 只输出文本（字符）
• 只支持8x8像素字体
初始化
从之类选择一个U8x8 构造器，比如：
U8X8_ST7565_EA_DOGM128_4W_SW_SPI u8x8(clock, data, cs, dc [, reset]
使用
所有的绘制指令直接写入显示器
示例
void setup() { u8x8.begin();}

void loop() {
u8x8.setFont(u8x8_font_chroma48medium8_r);
u8x8.drawString(0,1,“Hello World!”);
}

u8g2 代码仓库：https://github.com/olikraus/u8g2
