【VL53L0X V2】激光测距模块

目录

一、实物图

二、原理图

引脚定义

模块特性

模块原理

三 、简介

四、注意事项


源文件下载

可访问底部联系方式也可前往电子校园网官网搜索关键词

关键词:  VL53L0X V2

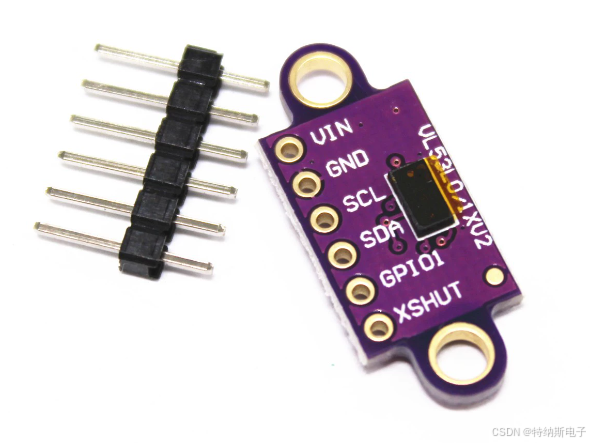

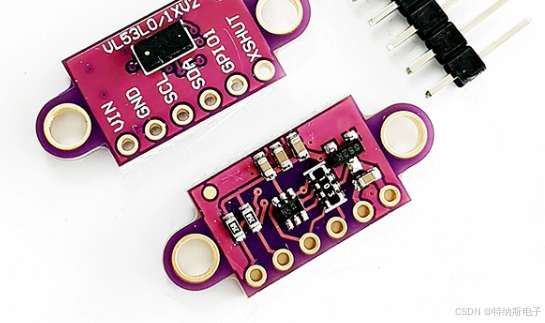

一、实物图

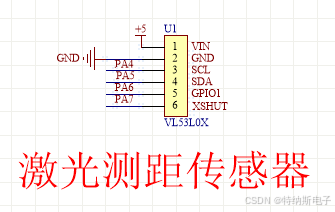

二、原理图

引脚定义

1.VIN:电源正极

2.GND:电源地

3.SCL:IIC串行时钟输入

4.SDA:IIC串行数据

5.GPIO1:传感器中断输出引脚,用来指示数据是否准备好

6.XSHUT:传感器关闭引脚,默认被拉高,当引脚被拉低时传感器进入关闭模式

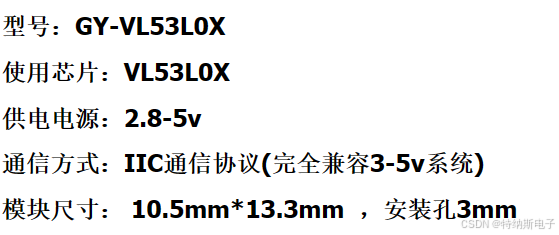

模块特性

模块原理

VL53L0是一款基于Time-of-Flight(ToF)原理的激光测距传感器。其原理简单来说就是向目标物体发出一个短脉冲的激光束,然后通过测量从发射到接收所需的时间来确定目标物体与传感器之间的距离。

具体实现过程如下:

  1. 发射激光束:当VL53L0需要进行测距时,它会向目标物体发射一个短脉冲的激光束,激光器通常使用850纳米或940纳米无源红外光。
  2. 接收反射光:激光束碰撞到目标物体后,部分光线会被反射回来,达到其受光面反射因素和接受角度比较大的限制。VL53L0上安装了一个接收器,可以捕捉并转换这些反射光信号为电子信号。
  3. 测量时间:VL53L0开始计时,直到它探测到反射光返回信息的时刻,通过计算两个时间差可以确定目标物体到传感器的距离。由于激光速度固定,因此计算所需时间即可确定距离。

以上三个步骤组成VL53L0的工作原理,而在具体应用中,其红外激光束会照射一个区域,通过快速扫描来检测障碍物。由于ToF是一种被动式测量技术,不会干扰目标物体,因此十分适合需要快速反应和精确距离测量的应用场景,如机器人导航、无人驾驶、安防监控等。

三 、简介

VL53L0是一款由STMicroelectronics开发的无源红外(IR)技术激光测距传感器。它采用了Time-of-Flight(ToF)原理,通过测量时从发射到接收所需的时间来确定距离。

VL53L0具有非常高的精度和快速响应时间。它可以测量长达2米范围内物体的距离,分辨率可达5毫米。此外,它还具有多种滤波算法和优化技术,可以提高环境适应性和抗干扰能力,降低功耗和噪声等级。

VL53L0的使用场景非常广泛,如自动驾驶、机器人导航、智能家居、安防监控、工业自动化等。与传统的超声波、红外线和光电汇流排等测距技术相比,VL53L0不受物体颜色和反射率影响,具有更高的精度和稳定性。由于其特殊的ToF原理,它也被称为“飞行时间传感器”。

四、注意事项

  1. 防静电:传感器是一个非常灵敏的电子设备,易受静电干扰和损坏。在安装、处理和操作过程中,应该采用防静电措施,比如穿着适当的防静电手套、使用接地垫等。
  2. 调试参数:VL53L0传感器具有多种内部参数和滤波算法,可以根据不同的应用场景和收集数据进行优化调整。调试参数时需要注意调整到最佳值,以获得最高精度和稳定性。
  3. 距离限制:VL53L0传感器可以测量长达2米内的距离,但是它对目标物体的表面和反射率也有一定的要求。例如,黑色和毛玻璃等材料的反射效果不佳,应尽可能避免使用。
  4. 污染环境:传感器的激光束容易被灰尘、油脂、水滴等物质污染和激光的折射,从而影响测量精度和响应时间。因此,在安装应用过程中要注意避免这些情况的发生。
  5. 安全问题:VL53L0传感器是一种激光测量设备,需要注意遵守激光安全标准和规定。在使用或测试中,应采取相应的安全措施,以防止激光造成伤害。
