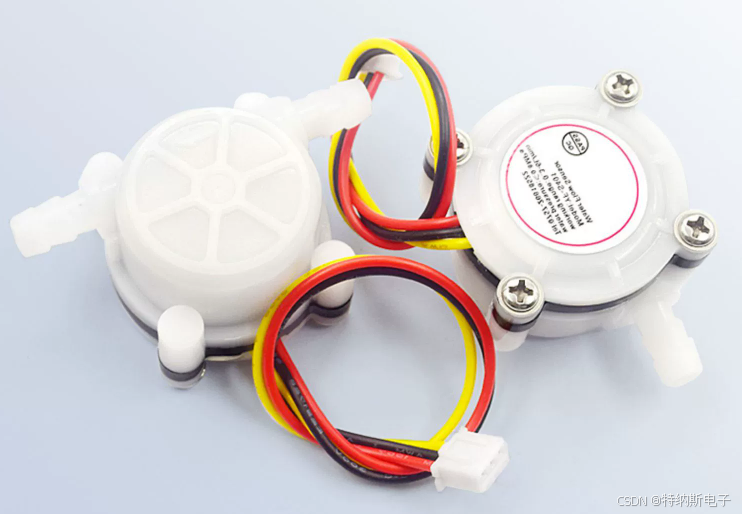

一、实物图

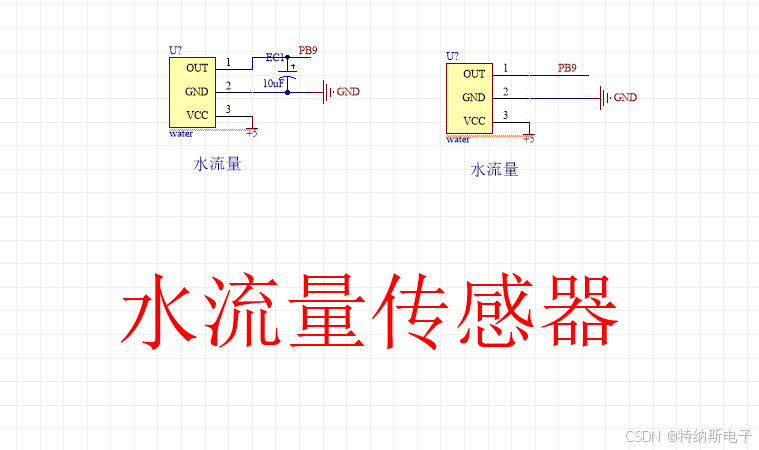

二、原理图

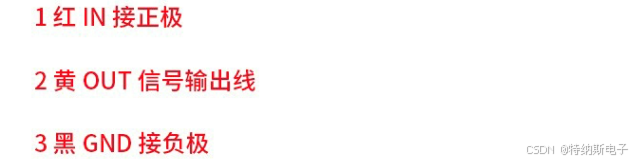

引脚定义

三、简介

YF-S401水流量传感器具有结构简单、安装方便、噪音低、输出信号稳定等优点。它通常由外壳、内部机械组件和电路板等部分组成，其中电路板使用SMD工艺进行了封装，以减少噪声和提高精度。YF-S401水流量传感器广泛应用于家庭和工业领域，例如自来水表、蒸汽锅炉、循环冷却水系统、农业灌溉和实验室流体实验等。它可以通过接线板等控制元件与其他设备连接，实现监控和数据处理功能

基本原理

当液体通过管道内时，会旋转内部的旋翼（也称叶片），而旋转时会驱动磁铁产生磁场。探测器就在旋转的过程中检测这个磁场的变化。由于旋转速度与液体流动速度成正比，所以可根据检测到的磁场信号计算出液体的实际流量。

具体来说，YF-S401水流量传感器利用了霍尔元件对磁场变化敏感的特性。它由一个铁芯、主引线和霍尔元件构成，其中霍尔元件通过磁感应原理，当感应区域内的磁场发生变化时，其输出电压将随之产生一个相应的脉冲信号。这些脉冲信号的数量与液体流量成正比，可以用于计算出液体的准确流量值。

需要注意的是，为使YF-S401水流量传感器能够准确地测量液体流量，应保证安装位置正确，并且不能受到强磁场或灰尘等干扰。因此，在使用前应先进行安装和校准，同时也应定期清洁、维护。

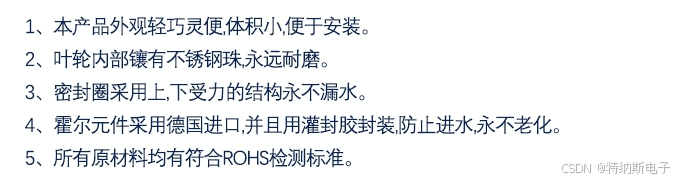

产品特点

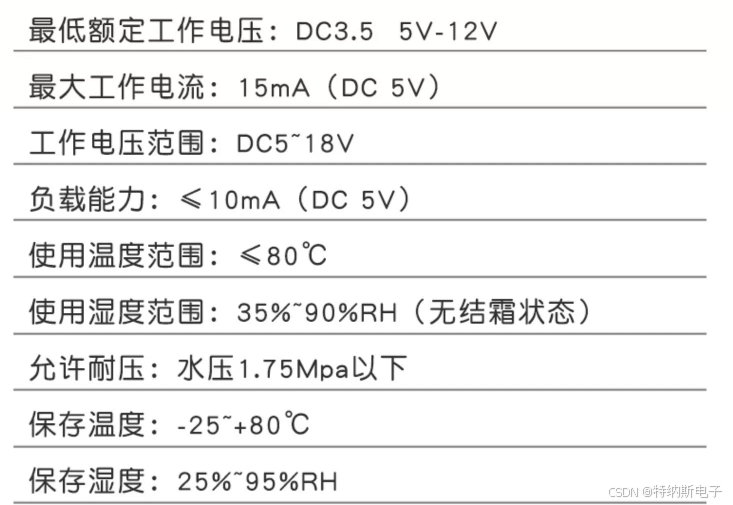

产品参数

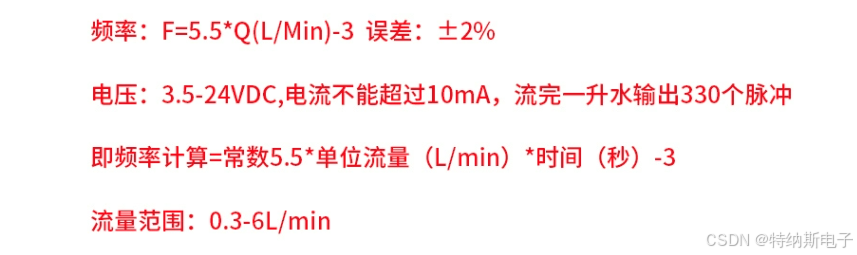

计算

四、结构尺寸

五、注意：

• 严禁剧烈冲击以及化学物质的侵蚀。
• 严禁抛掷或碰撞。
• 介质温度不宜超过120度
