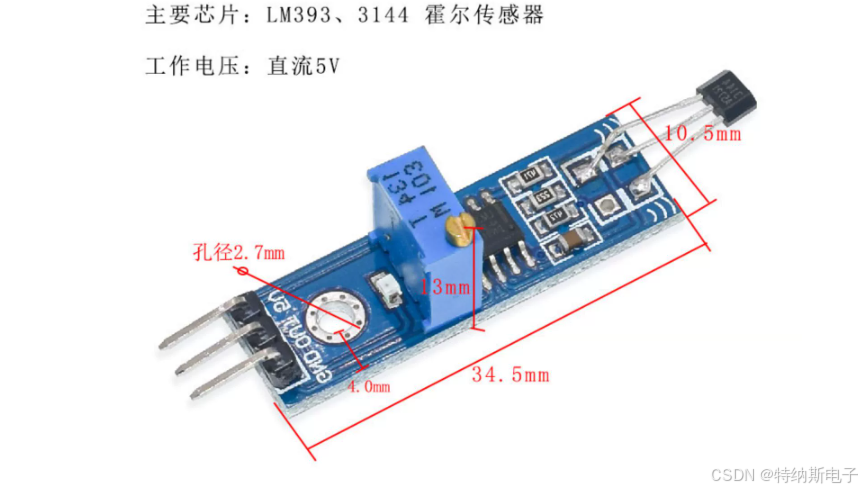

一、实物图

二、原理图

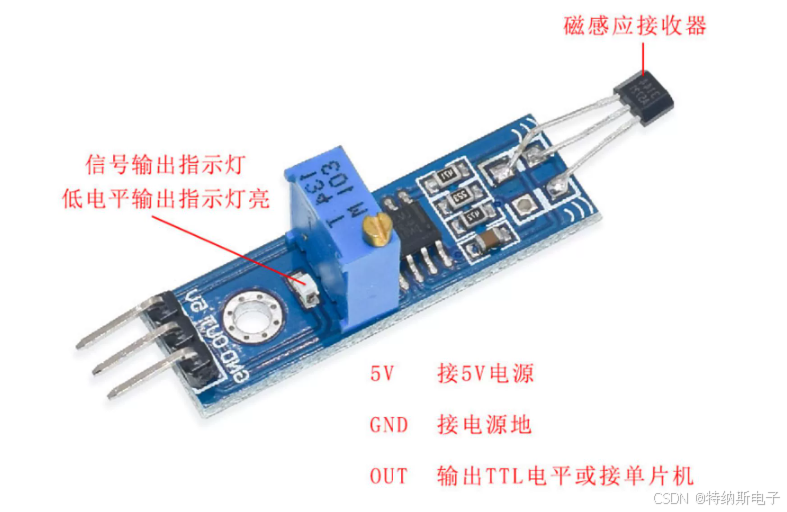

引脚定义

1.VCC：电源正极

2.OUT：数字量输出引脚，为TTL电平

3.GND：电源负极

模块特性

1、工作电压：3.3-5V

2、使用3144E开关型霍尔传感器

3、当传感器感应到磁场时，数字输出低电平，信号灯亮；如果没有感应到磁场则数字输出高电平，信号灯不亮

4、具有电源指示灯和信号指示灯。

5、输出形式：数字开关量输出(0和1)

6、采用LM393比较器输出，型号干净，波形好，驱动能力强，超过15mA

7、设有固定螺栓孔，方便安装固定。

8、可用于电机测速、位置检测等

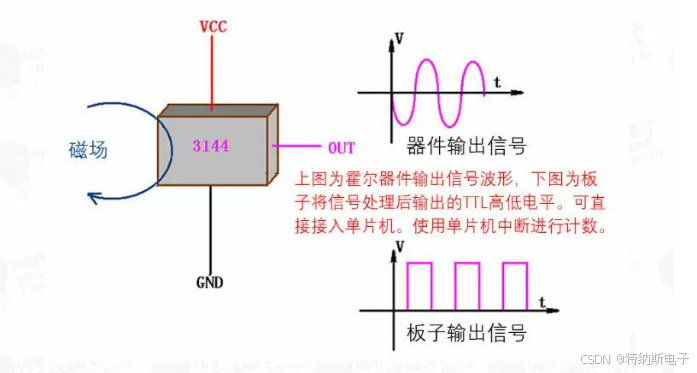

模块原理

三 、简介

3144E霍尔开关集成电路应用霍尔效应原理，采用半导体集成技术制造的磁敏电路，它是由电压调整器、霍尔电压发生器、 差分放大器、史密特触发器，温度补偿电路和集电极开路传感电路，其输入为磁感应强度；输出是一个数字电压信号。该传感器具有以下特点：体积小、灵敏度高、响应速度快、温度性能好、准确度高、可靠性高等。

四、注意事项

3144E霍尔传感器的主要特点包括响应速度快、体积小、重量轻、精度高、寿命长等。使用时需要注意保护，避免超载和反向连接等操作，以确保其正常工作。此外，3154E霍尔传感器也有不同型号之分，其性能和参数可能存在差异，需要按照其规格书进行正确选择和应用。
