【CCS仿真技巧~函数图形式观察数组】使用CodeComposerStudi进行仿真时如何查看数组

实现声明：本方法无论是基于硬件的仿真还是纯软件的仿真都能用，本教程以纯软件的仿真为例。

新建一个纯软件仿真的CCS项目

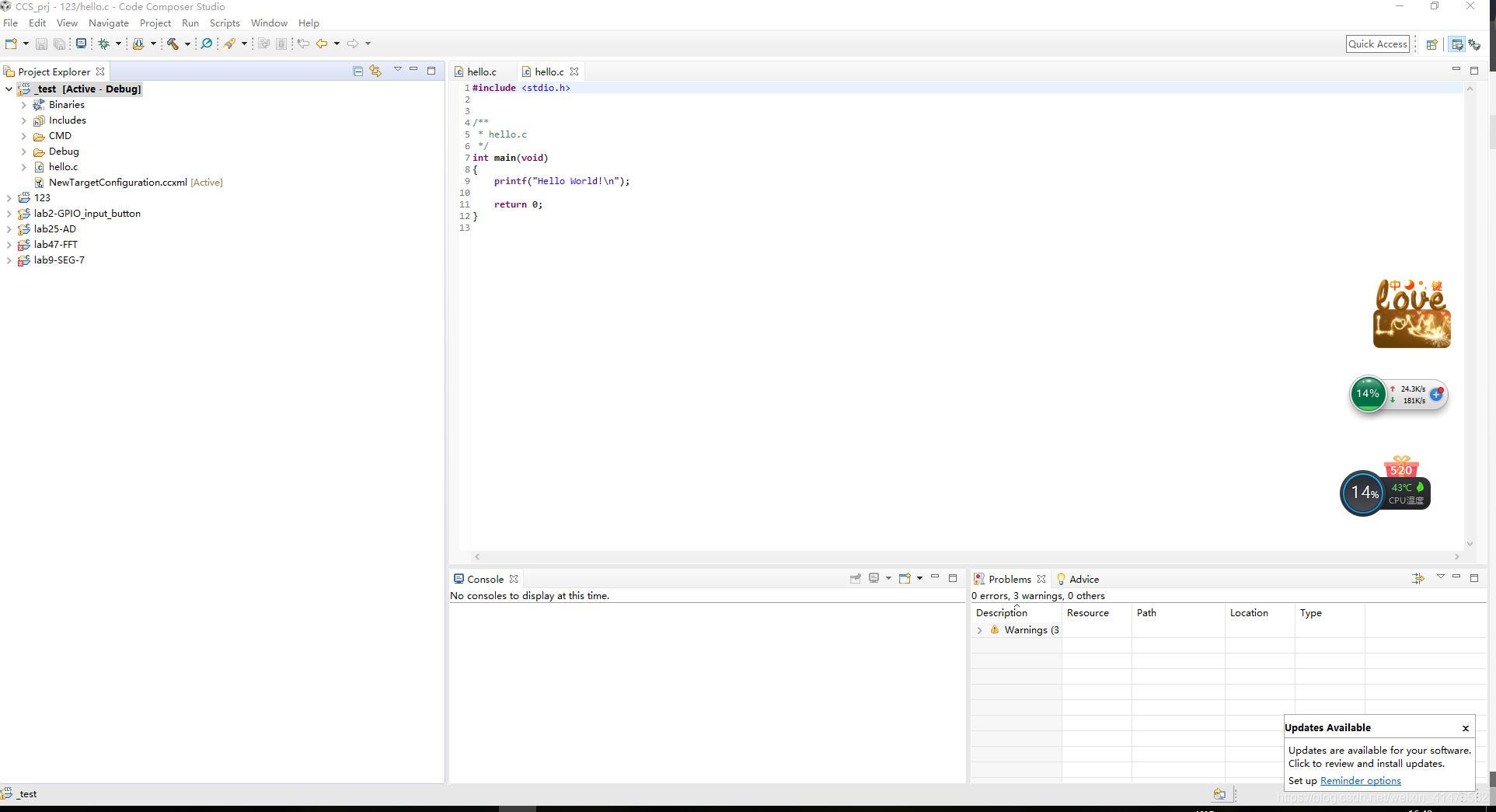

这一步不会的话请参考我的上一篇文章【致CCS仿真失败的你】CCS(Code Composer)V6.0以上版本仿真教程【致CCS仿真失败的你】CCS(Code Composer)V6.0以上版本仿真教程。新建好后如下图所示：

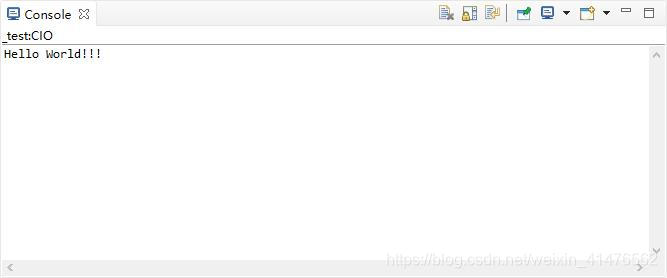

运行项目后可以在Console中输出”HelloWorld“说明本步骤成功。

在代码框中写入测试代码

在代码框中写入如下测试代码：
！注意一定要有死循环！，否则仿真看不到明显的波形。

#include <stdio.h>
#include <math.h>

/**
 * hello.c
 */
float array[100];

int main(void)
{
	printf("Hello World!!!\n");
	while(1){
        int i = 0;
        for(;i < 100;i++){
            array[i] = (i-50)*(i-50);
        }
	}
	return 0;
}

打开Debug界面

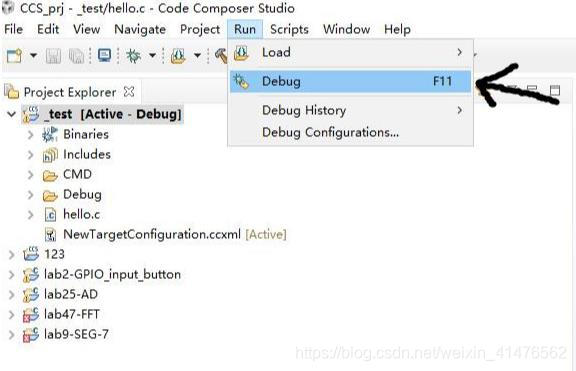

按下快捷键F11或者按下图所示方式进入Debug界面。

设置图表工具

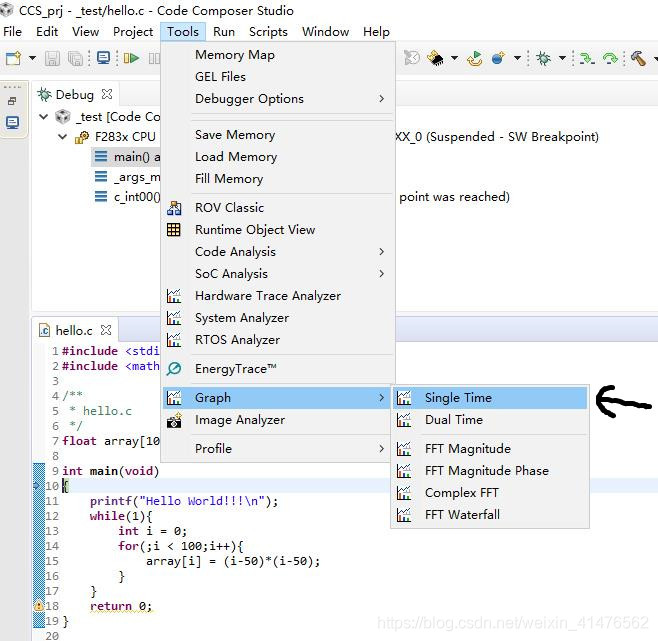

如下图所示，点击Tool->Graph->Single Time打开图表工具。

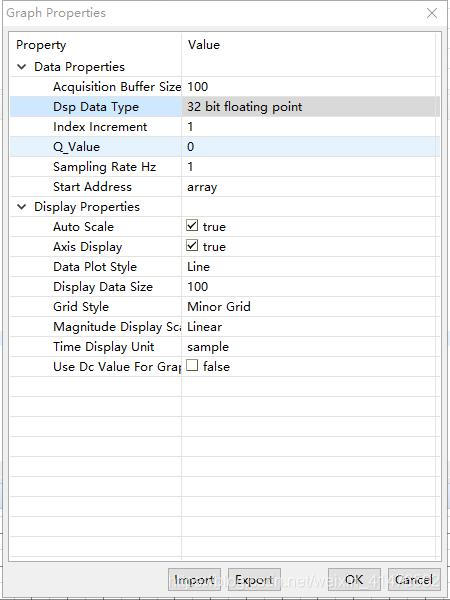

在打开的窗口中做相关设置：

1. Acquisition设置为：数组的大小，这里是100
2. Dsp Data Type设置为数组声明的数据形式，这里是32位floating型
3. Start Address设置为数组的名字，这里是array
4. Display Data Size设置为数组的大小，这里是100
5. Grid Style可设置为Minor Grid以显示方格线。
6. 其它按照实际需要设置
   设置好后如下图所示：

   点击OK，打开图表。

开始仿真

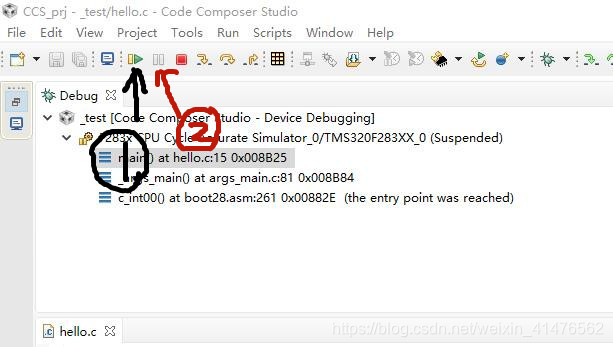

先按下Resume或快捷键F8，重新开始仿真，一会后按下Suspend（快捷键Alt+F8）。

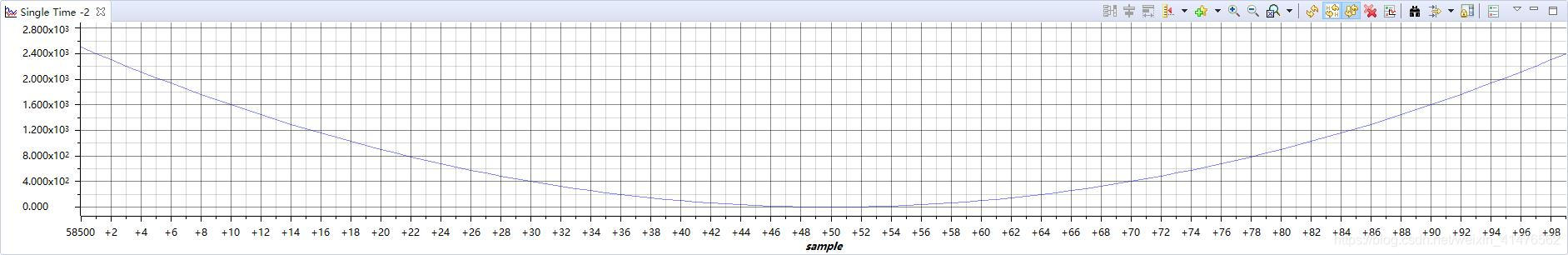

下方图表中就会出现用数组中的值画出来的函数图，如下图所示：
出现说明你成功了。

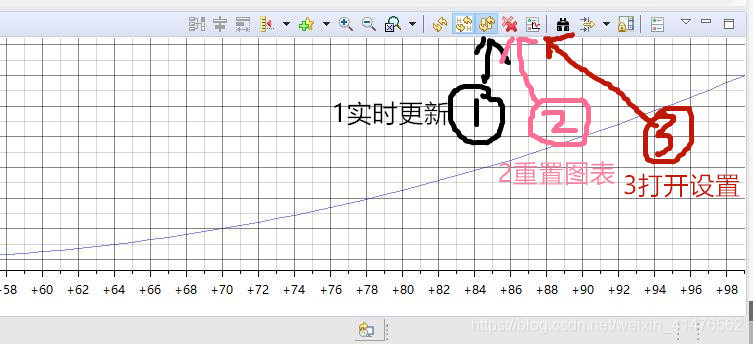

如果没有的话，可以试一下：

1. 把实时更新选上
2. 重置一下图表
3. 如果还是不行，检查一下图标设置是否正确

   进过这3步后，一般可以成功。
