CAD实用技巧总结——源泉设计

乌鹊月

已于 2023-12-31 09:56:07 修改

阅读量1.1w

点赞数 27

文章标签：经验分享 excel 其他笔记

于 2023-12-09 19:06:55 首次发布

本文链接：https://blog.csdn.net/weixin_41566127/article/details/134889663

版权

内容简介

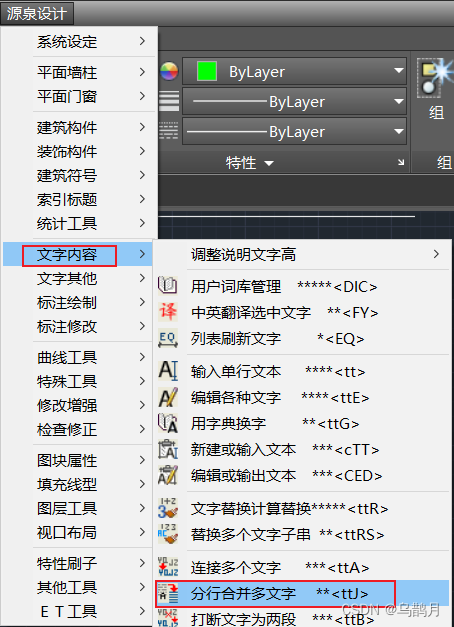

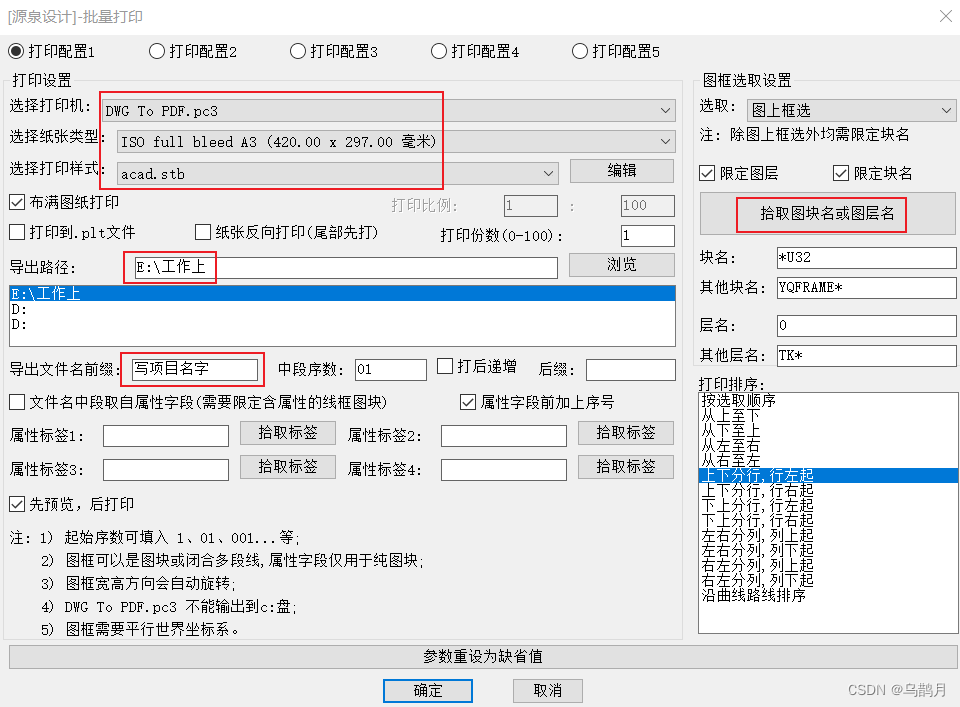

本篇介绍CAD作图的一些实用技巧。主要关于输入法自切换、缺失字体替换、底图打灰处理、图块统计、快速选择、表格转换、批量打印、分行合并多文字的功能实现，所使用的CAD插件主要为源泉设计插件。

一、输入法自切换

需求：在使用CAD时保持中文输入法即可，CAD界面输入命令会自动英文，在文本框输入文字时中文。
实现：安装键盘侠插件即可，插件地址在探索者官网：键盘侠-CAD中英文输入法切换.

二、源泉设计插件

源泉设计插件确实是我见过最强大的CAD插件之一，一个就可以顶很多个插件，并且完全免费。我基本用不上插件中关于画建筑平面图等的功能，但插件中的很多小功能小技巧就足够我探索和受益了，目前我刚接触这个插件，可能后面会继续挖掘新的小技巧。
我是从CAD自学网下载安装的插件，地址：源泉设计CAD插件6.7.4版.

注意：

后面的所有功能均是使用源泉设计插件定制的命令实现的。
命令记不住没关系，知道大概的位置就可以在快捷按钮中找到。

三、缺失字体替换

需求：一键替换CAD文件中的缺失字体。

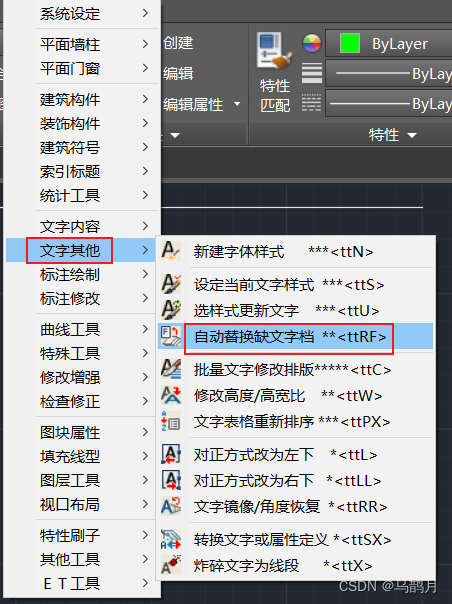

实现：源泉设计插件 TTRF 命令。
在这里插入图片描述

四、底图打灰处理

需求：将所有图元改为灰色（包括块内图元）。

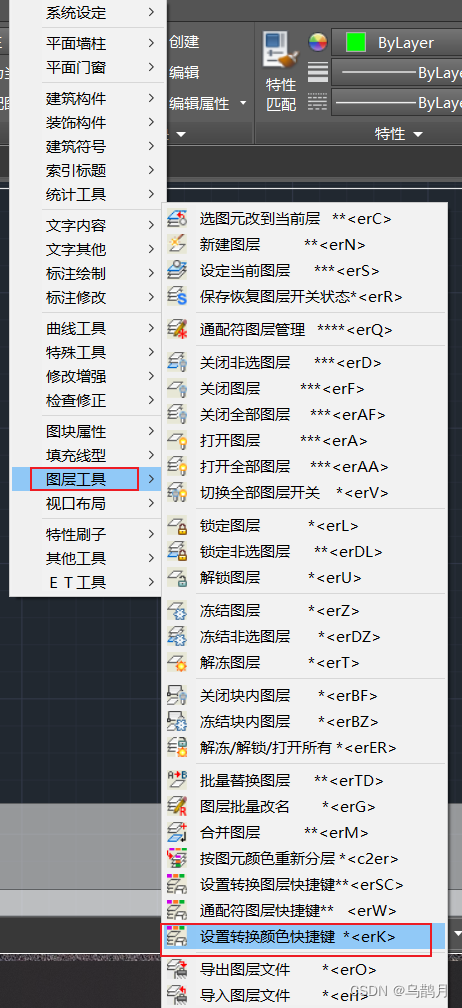

实现：源泉设计插件 ERK 命令。

在这里插入图片描述

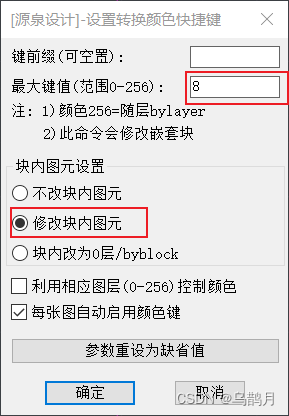

注意： ERK 这个命令只是将快捷键设置弹窗出来，还需要在弹窗中进行具体的快捷键设置。这里本人常用的灰色字号是8，一定要勾选“修改块内图元”，以后我只要将底图打成块，然后输入命令8，即可完成底图打灰处理。此外，设置命令256可以将打灰的图层恢复为原来的随层颜色。
在这里插入图片描述

五、图块统计

需求：统计图面中某几个图块的名称、数量，并形成表格。
实现：源泉设计插件 BBL 命令。

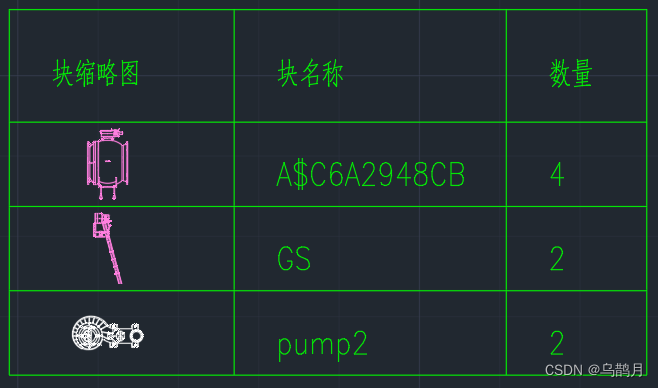

这里展示一下统计效果：
在这里插入图片描述

六、快速选择

需求：快速根据所选案例对象的图层、图块或实体类型等，定位同类对象。
实现：源泉设计插件 SS 命令。
注意： 快速选择当然也可以用来做统计，但有个小技巧是，底图处理的时候使用 SS 命令将不需要的图元提前清理，比如某个图层的所有图元。

七、表格转换

需求：将CAD中的文字线段表格输出为Excel表格。

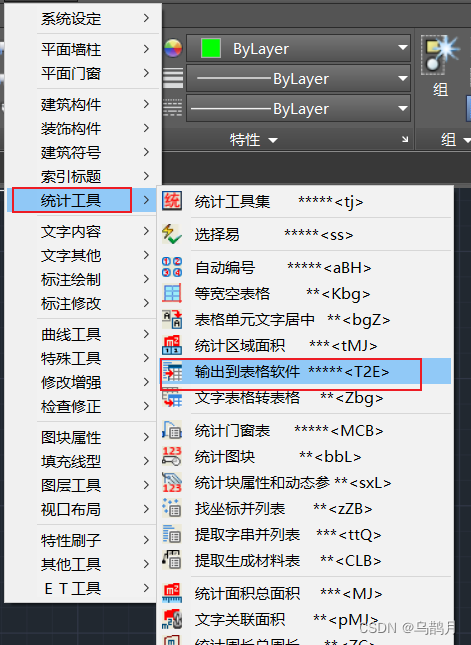

实现：源泉设计插件 T2E 命令。
在这里插入图片描述
源泉设计里面还有一个命令是将文字表格转CAD表格图元的 ZBG 命令，然后就可以输出到Excel了。但是效果远不如 T2E ，最大的缺点是CAD表格图元编辑非常的慢，而且转的结果还可能错位，不建议使用。
注意： 如何将Excel表格导入CAD中另篇讨论，目前各种方法都有一定的局限。
