CAD文字线型的制作——CAD自带、天正电气和源泉设计插件

内容简介

本篇介绍CAD制作文字线型的几种方法，包括CAD自带、天正电气和源泉设计插件。

CAD自带

第一步：找到CAD线型定义文件acadiso.lin。

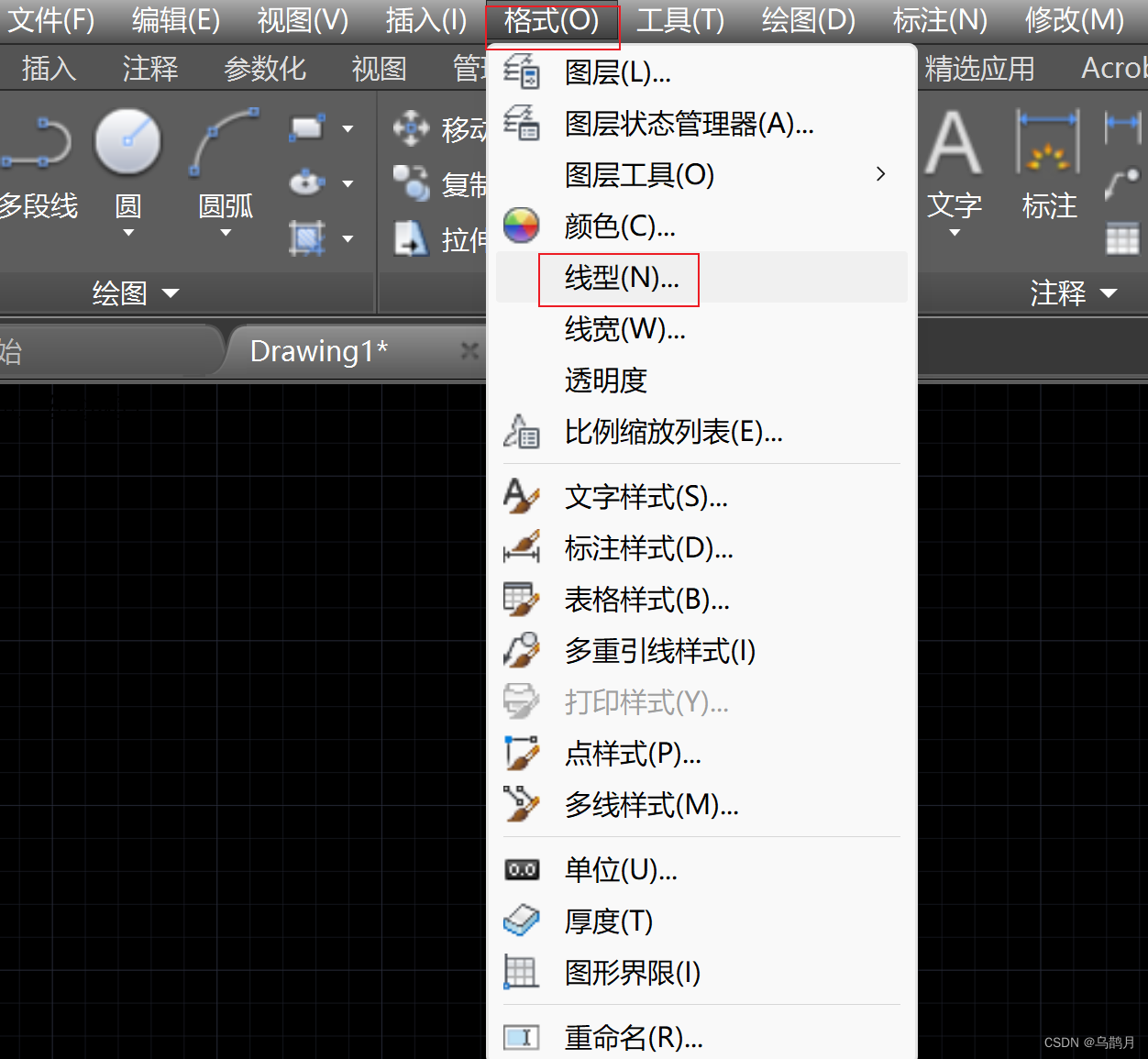

格式——线型

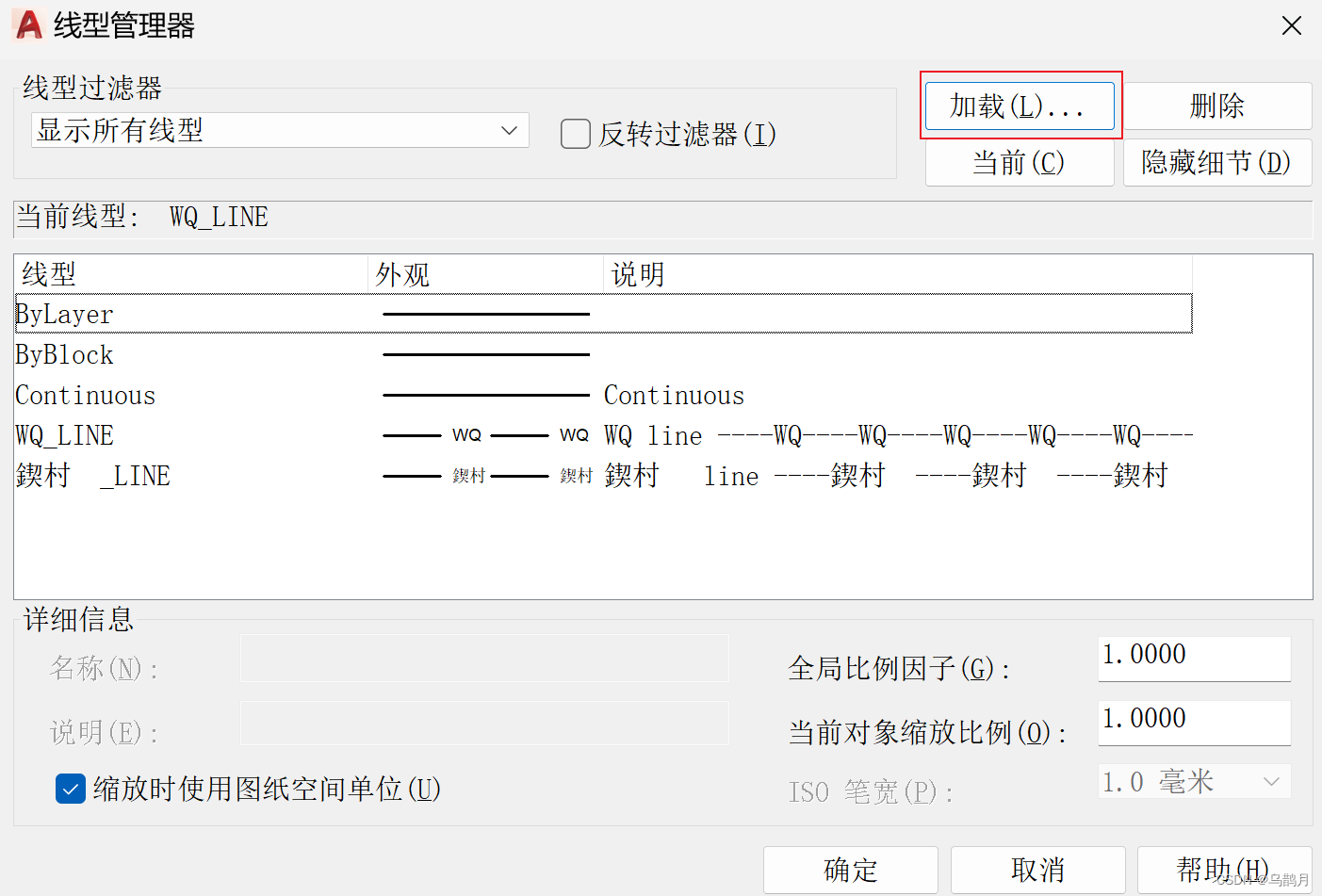

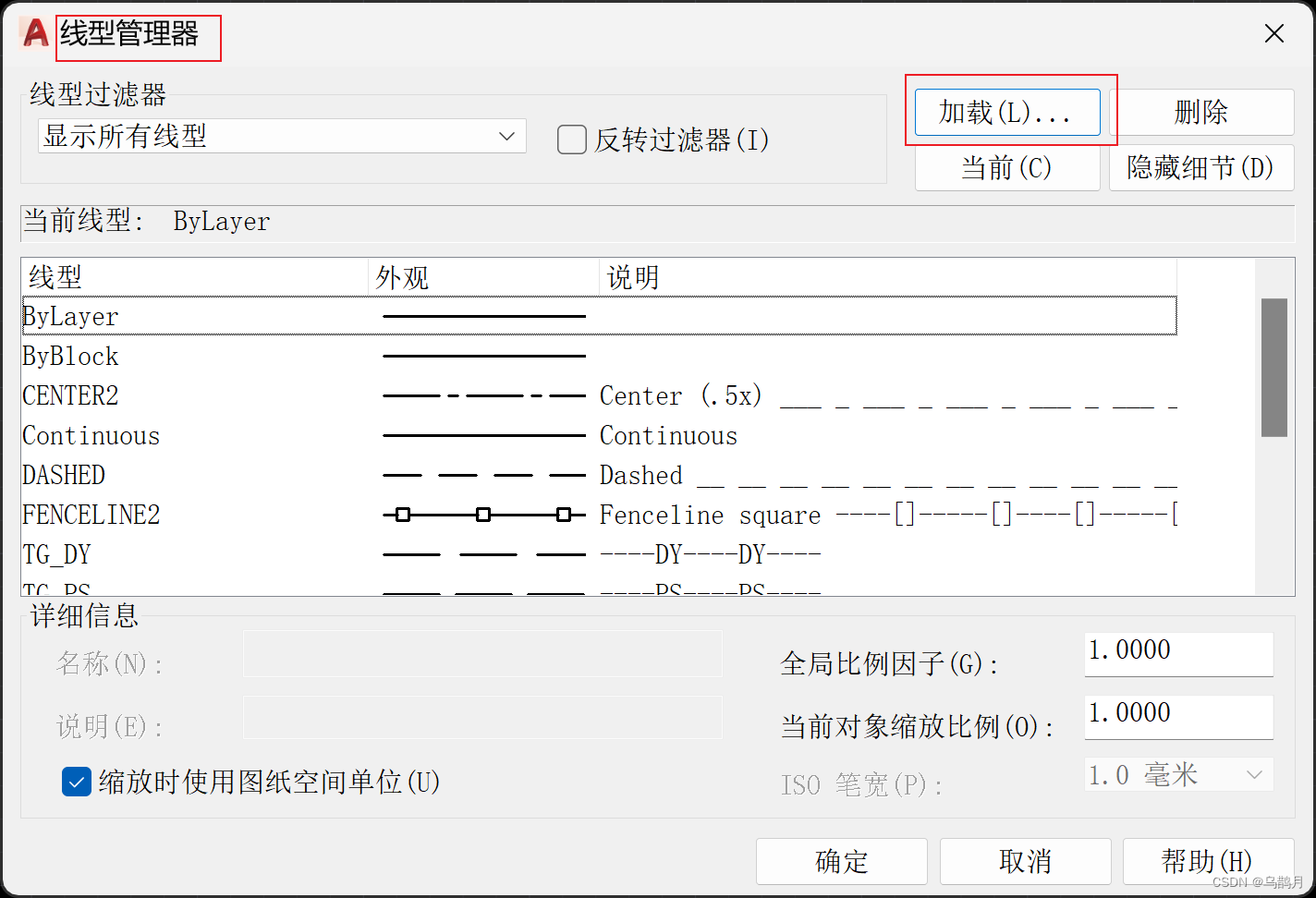

在线型管理器中，点击加载

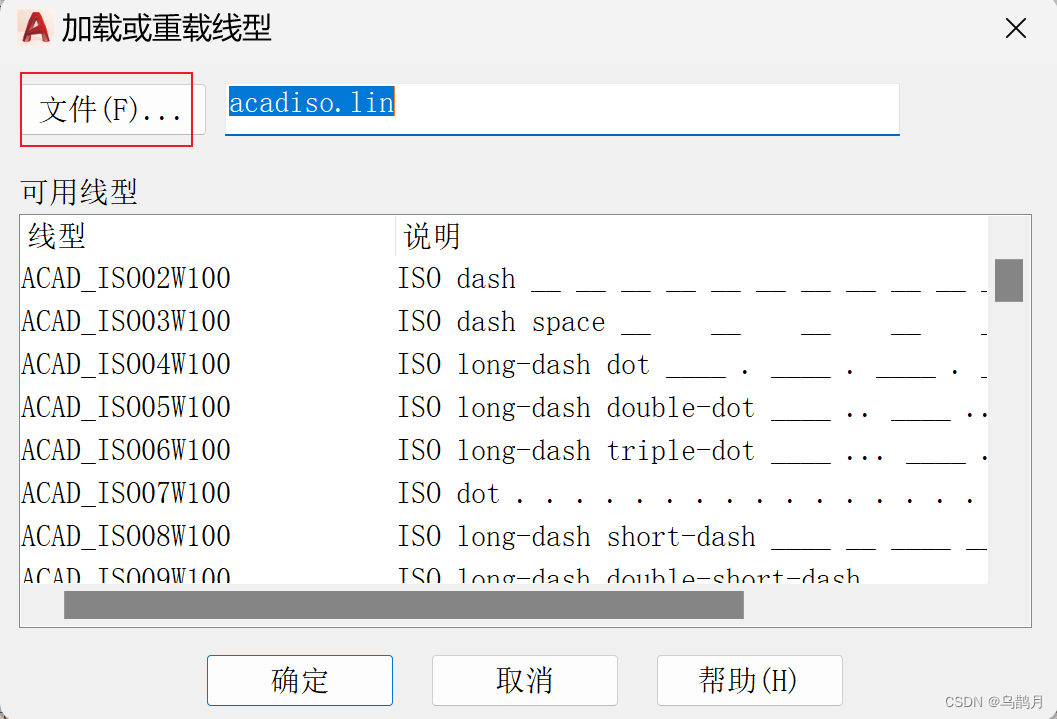

点击文件

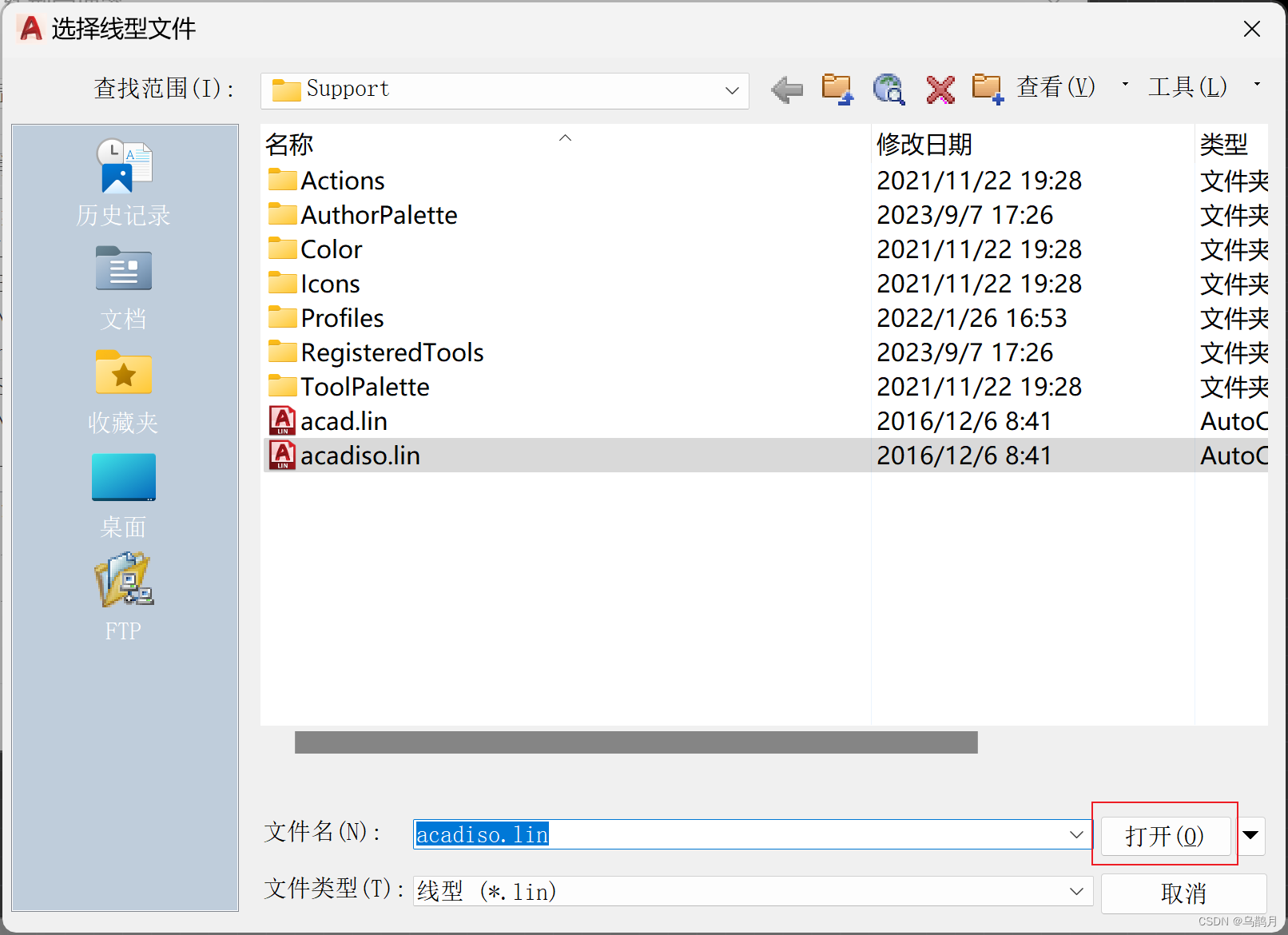

继续点击打开

此时会跳回刚刚的加载页面，将地址全部复制

在文件中复制粘贴刚刚的地址，就可以打开线型定义文件acadiso.lin

第二步：acadiso.lin中自定义文字线型

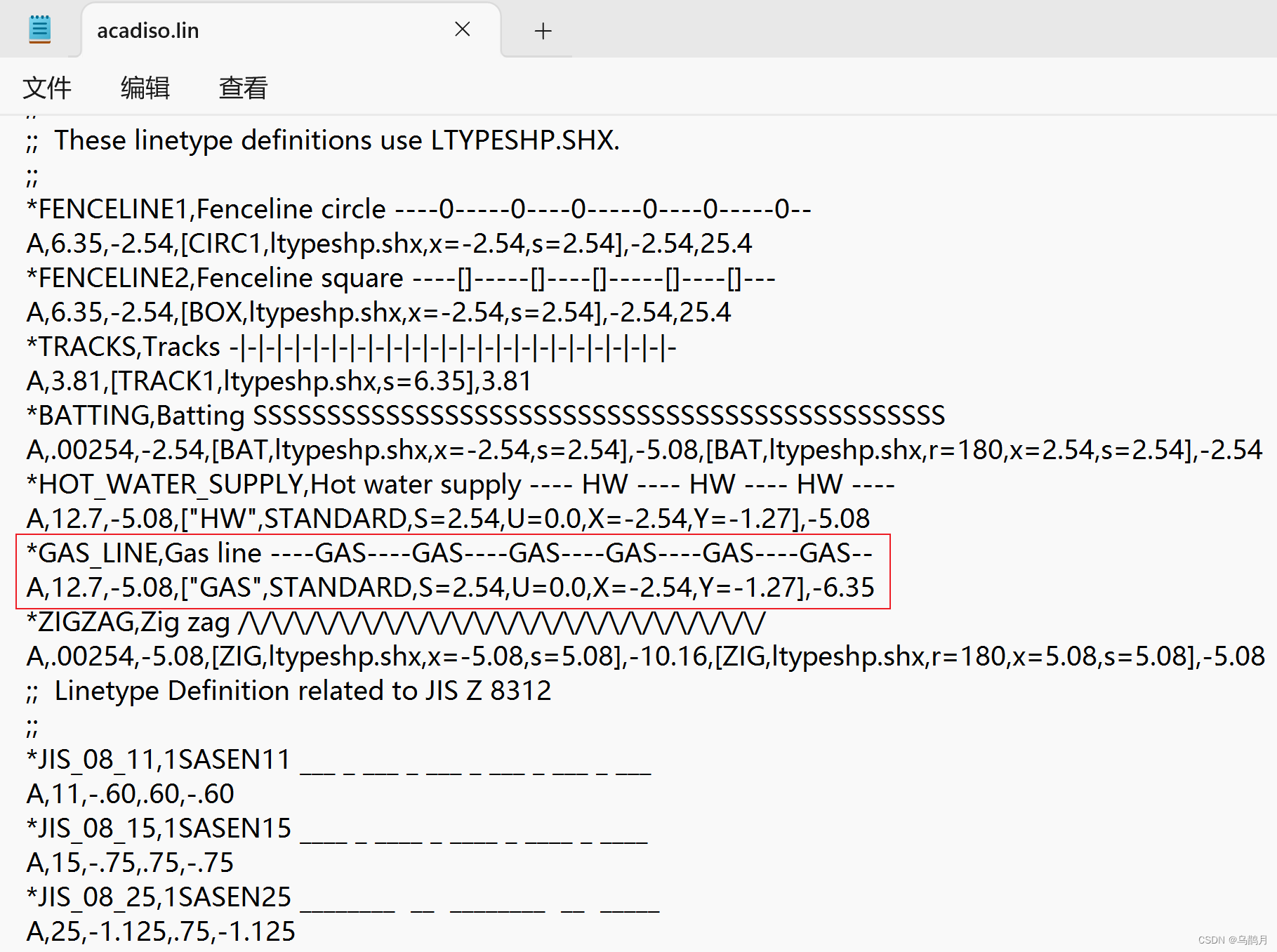

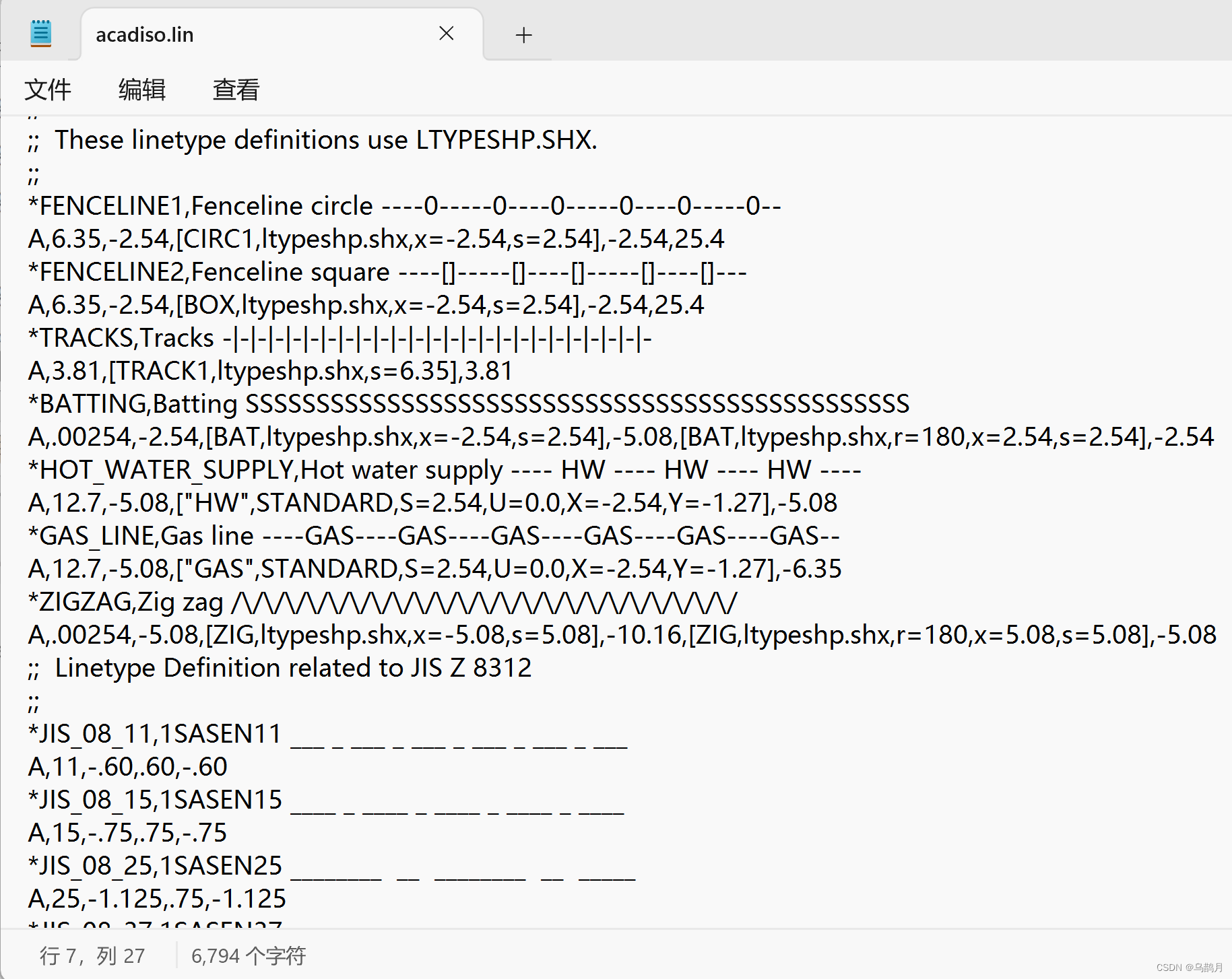

用记事本打开acadiso.lin，找到里面的GAS线型

将这两行复制并替换“GAS”为你想要设置的任何文字，比如“WQ”

第三步：使用。
在当前线型栏，点击其他

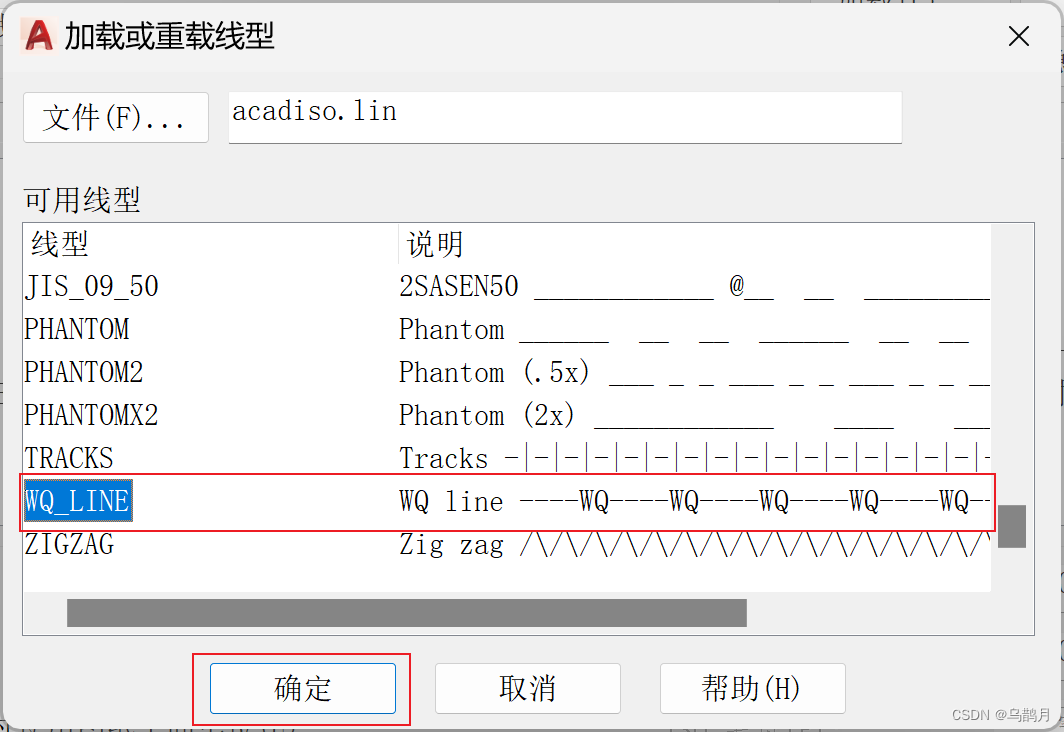

加载

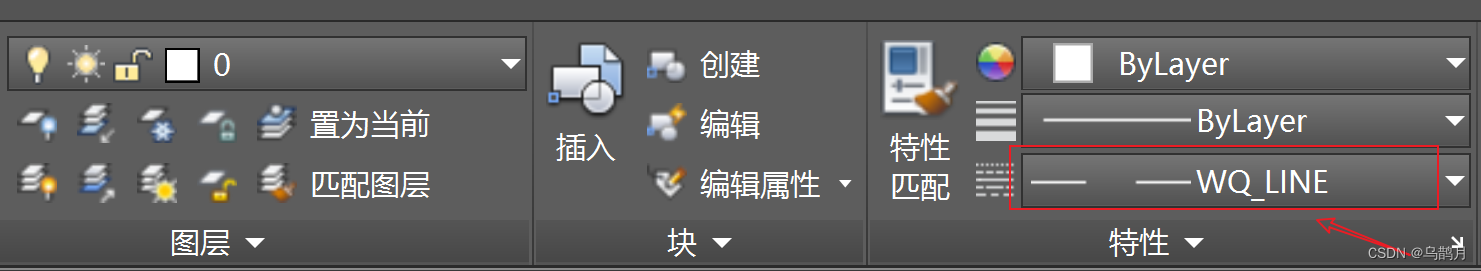

并置为当前

效果

天正电气实现

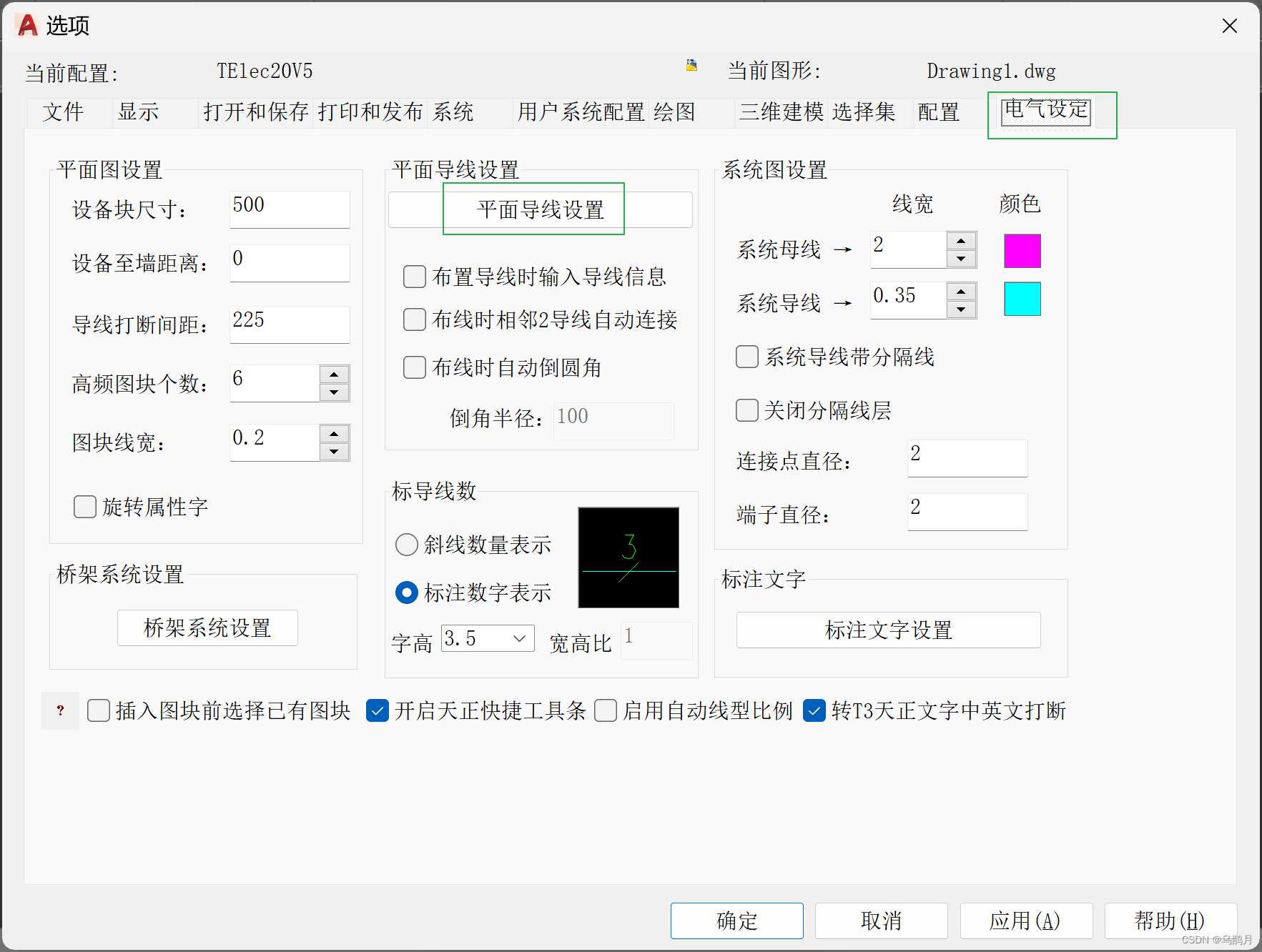

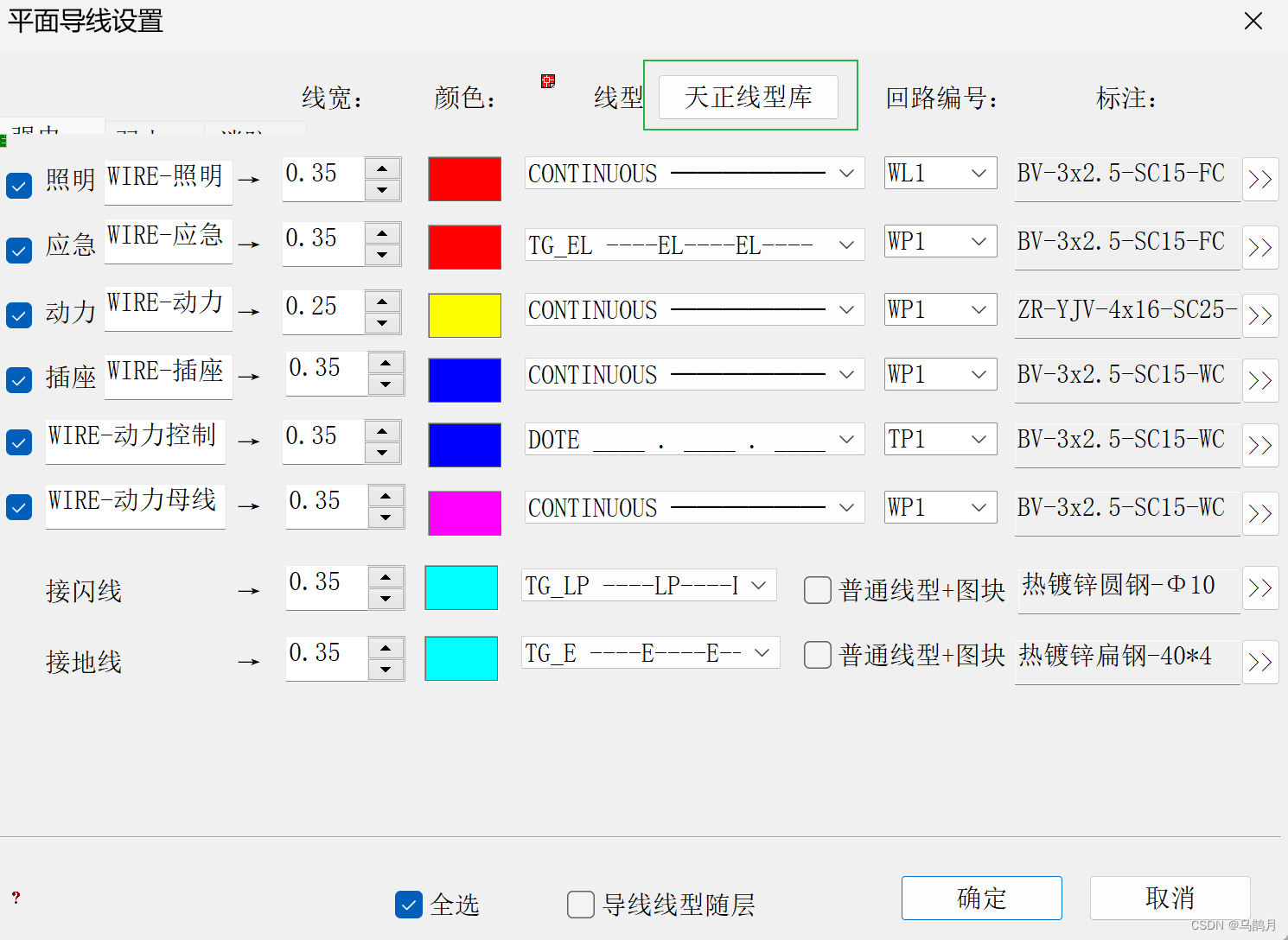

第一步：OP选项——电气设定——平面导线设置

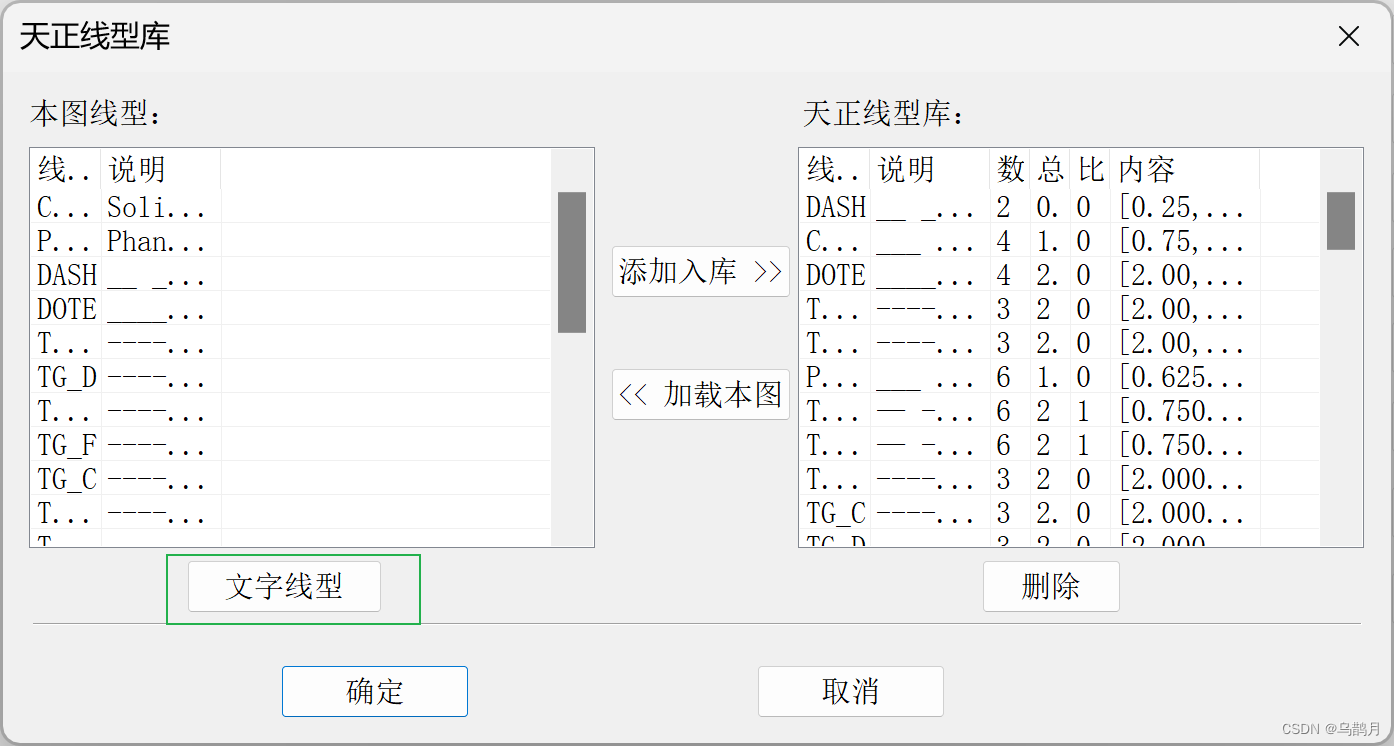

第二步：天正线型库——文字线型


第三步：创建新线型。
图中“EL”可以修改为想要的文字，再点击创建即可。这里是创建了两个线型，一个是“PS”，一个是“防火”，天正会自动在线型名称前添加“TG_”，但不影响使用

第四步：使用

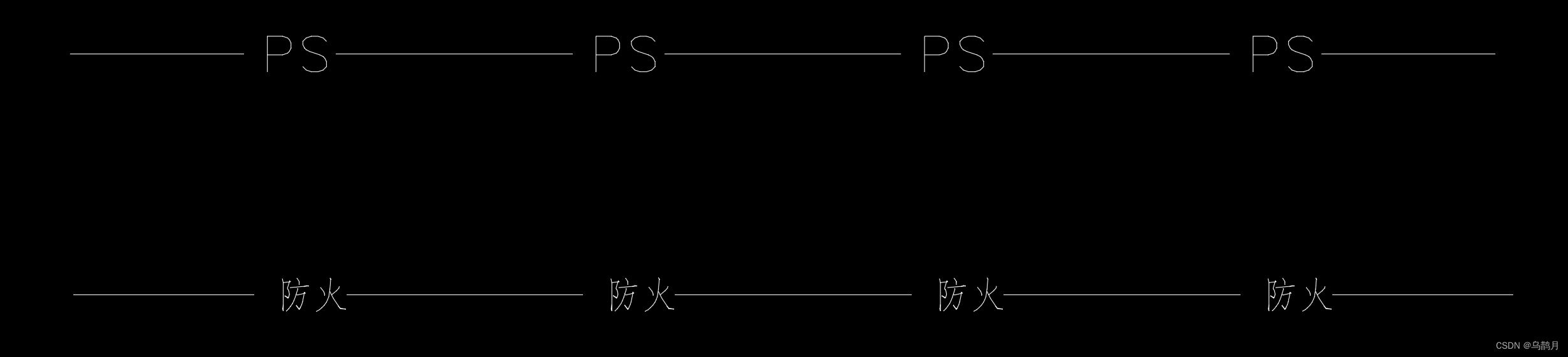

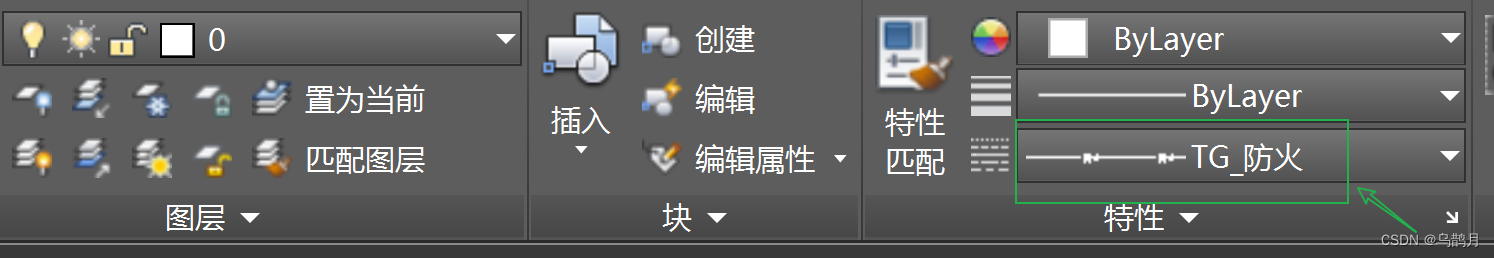

将线型置为当前，并绘制线条


**注意：**这里文字线型并没有保存在acadiso.lin文件中，应该是保存在天正自己的线型库中，具体在什么位置没有仔细探究。

源泉设计实现

第一步：MLT命令

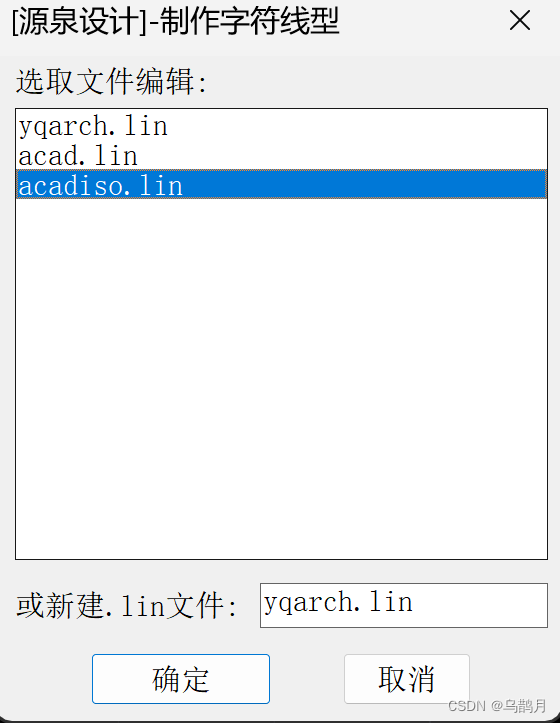

在弹出的互动框内还是选择acadiso.lin文件，意思是将新建的线型保存在这个文件中，也可以选第一个，相当于新建了一个线型定义文件。

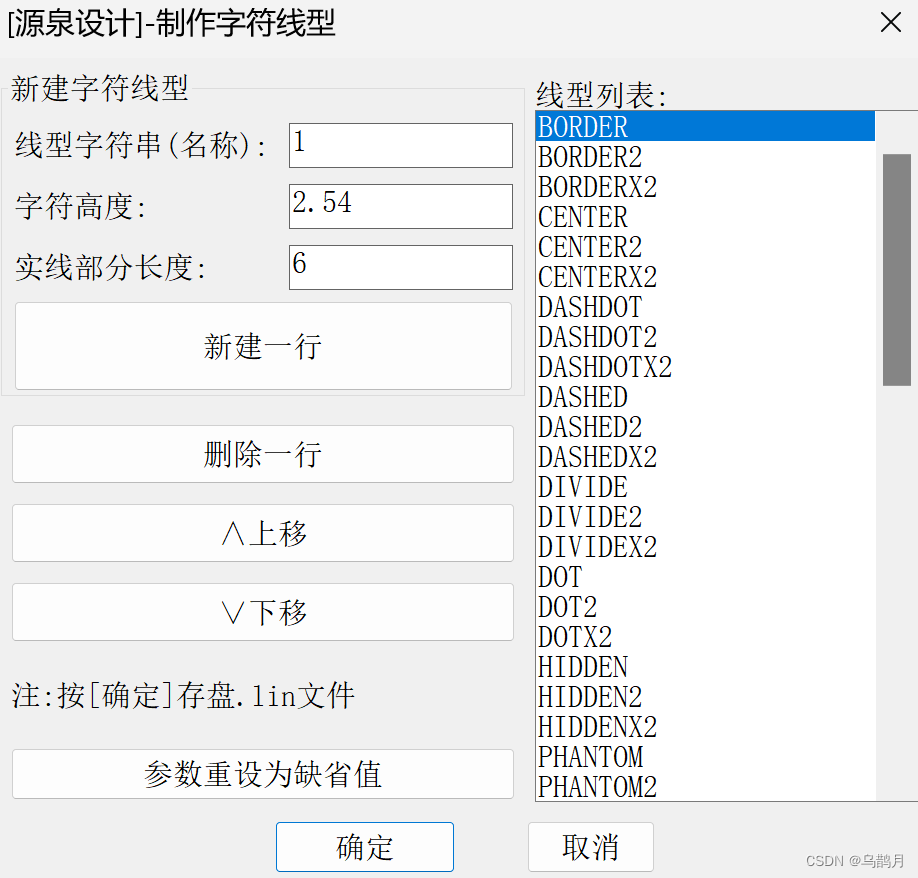

点击确定，会弹出下面互动框

第二步：新建文字线型。

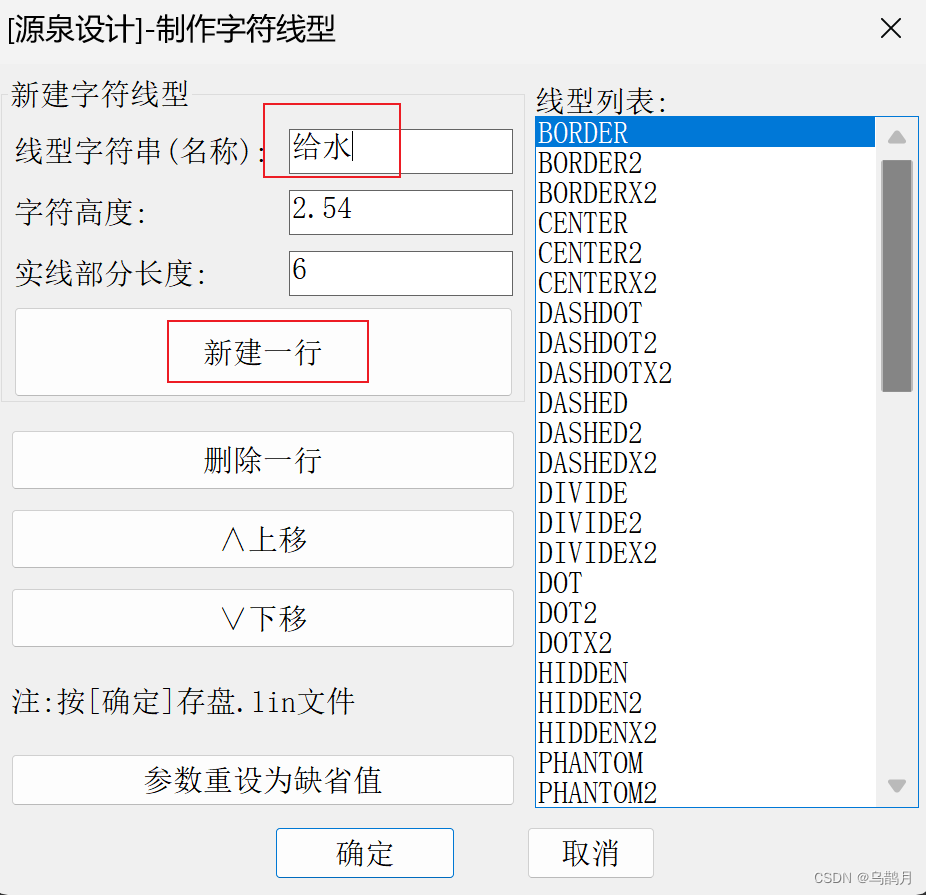

这里试试汉字线型“给水”，名称设置为“给水”，点击新建一行

确定即可

第三步：使用

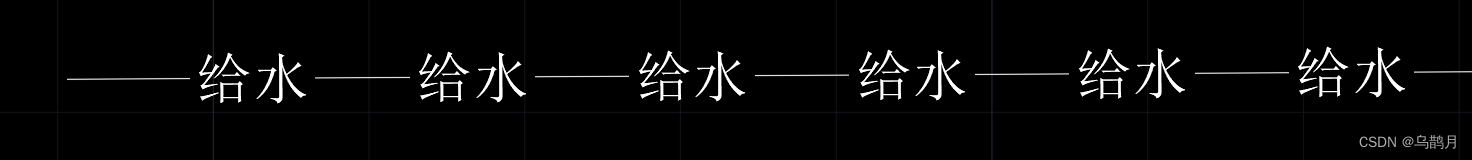

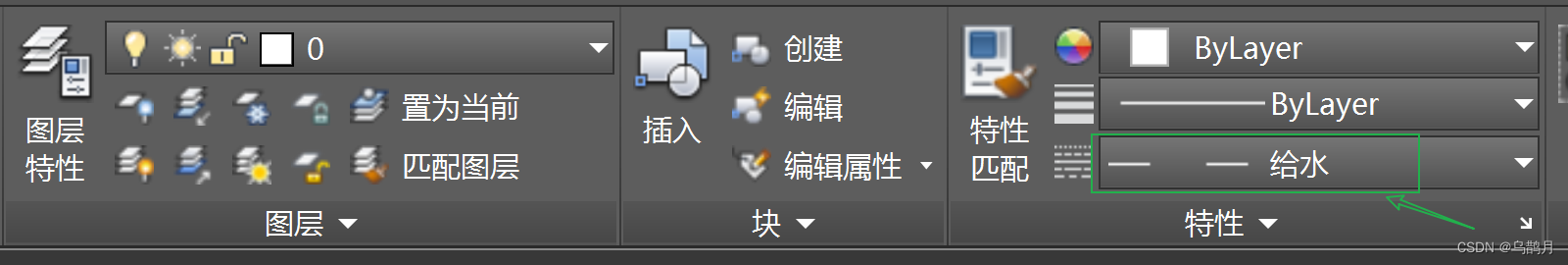

将“给水”置为当前线型，并绘制线条

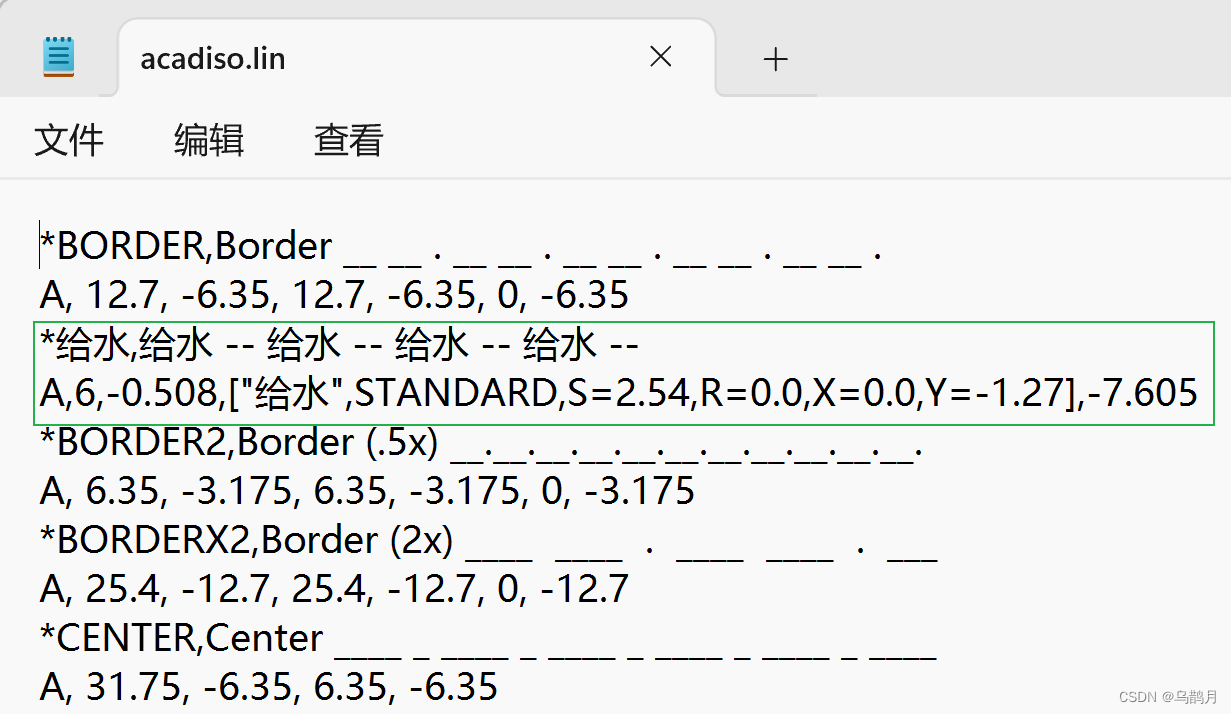

**注意：**线型的参数保存在了acadiso.lin中

各方法对比

1. 从操作简便上看，首推源泉设计。
2. 有什么插件用什么插件。
3. 没有插件就用CAD自带的功能，其实也不复杂。
4. 这里介绍的都是文字线型，特殊符号线型这里没有描述。
5. 源泉设计插件的其他介绍见我的另一个博客CAD实用技巧总结——源泉设计
